br-ex网桥，作用时连接外部物理网络，桥里包含两个端口：

1、物理端口（如eth0），连接着外部物理网络；

2、phy-br-ex（另一端是int-br-ex），连接着br-int网桥；

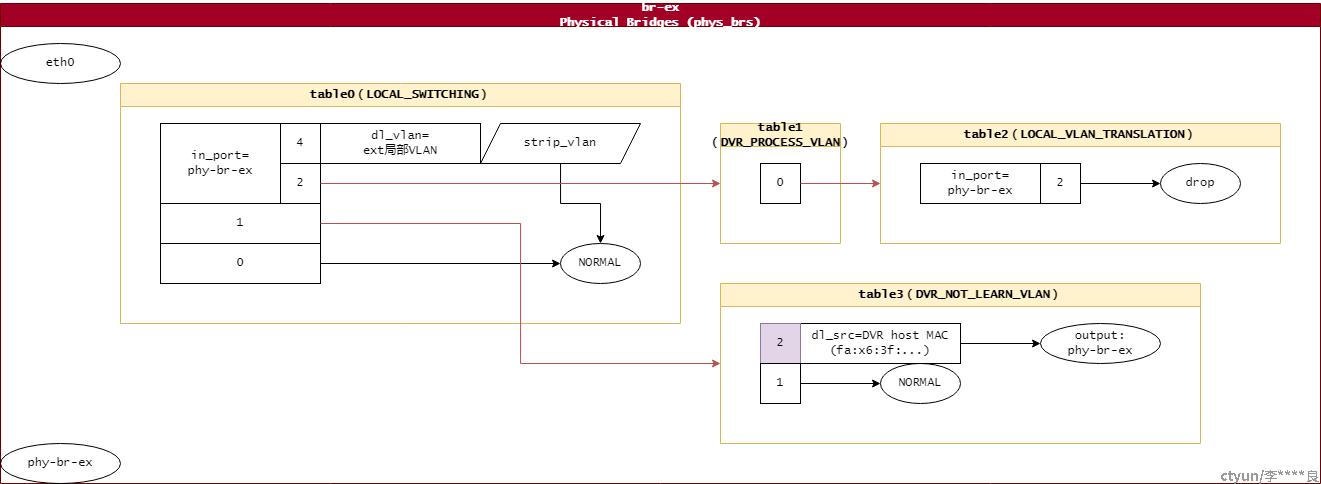

br-ex默认使用的流表有4个，分别为table0~table3，各流表之间的关系如图（图中的数字代表优先级，先匹配优先级高的条目）：

下面对各个表进行解析：

1、table0（LOCAL_SWITCHING）

对进入网桥的数据包做分类，其中从br-int网桥转过来的包，如非分布式router，且已带ext网络局部vlan的，则剥离vlan走二层转发，否则送入table1处理。

从其他端口来的包，则进入table3处理。

2、table1（DVR_PROCESS_VLAN）

该表没有其他处理工作，直接送入table2处理。

3、table2（LOCAL_VLAN_TRANSLATION）

该表完成从br-int网桥转过来的包vlan的转换。如果是分布式router，且已带ext网络局部vlan的，则剥离vlan走二层转发，否则直接丢弃。

4、table3（DVR_NOT_LEARN_VLAN）

如果从其他节点的分布式router发来的数据，则转到br-int处理，否则走二层转发

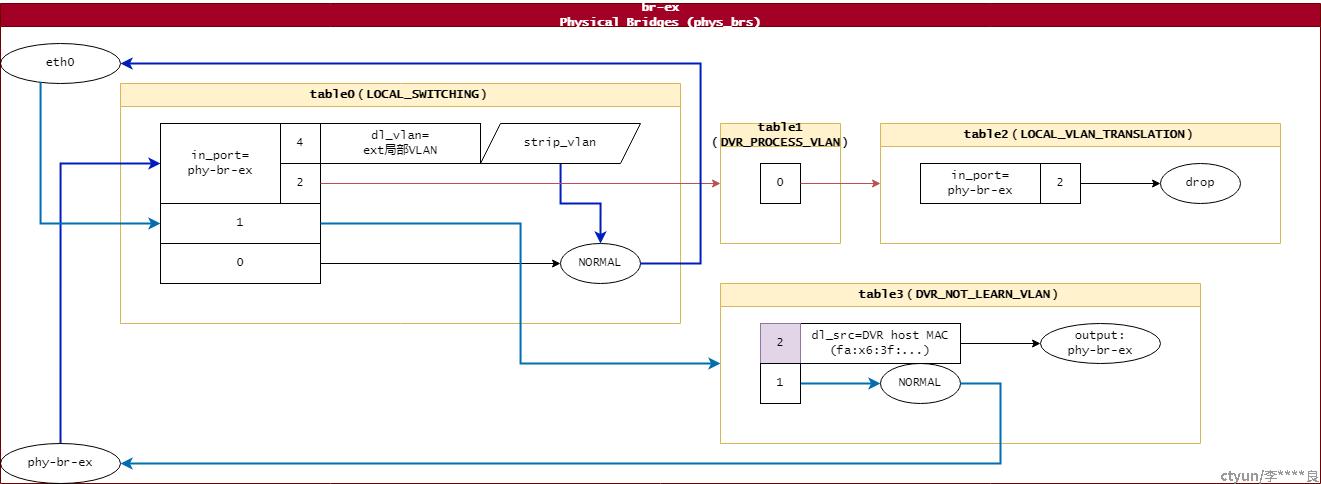

实际在用的数据包路径如下图所示：

1、从br-int转发来的包，经过table0 priority4，剥离ext内部vlan后，从物理端口转发出去

2、从物理端口进来的包，经过table0 priority1、table3 priority1，转发到br-int里
