一、前言
SONiC日渐成为构建开放网络的钥匙，SAI则是实现钥匙的标准模具，SONiC通过将SAI作为南北向互联的中间件，屏蔽了不同ASIC之间的驱动差异，也正是由于SAI的存在，SONiC的网络功能应用才能够支持多个厂家的ASIC，通过时间轴简单回顾下支持ASIC的历史经纬。
2016年，该软件可在多个ASIC上运行，包括Broadcom的Trident 2、Mellanox的Spectrum、Cavium的XPliant（现在是Marvell的一部分）和Centec Networks的GoldenGate。这些主要用于40 Gb/s的交换机。
2017年，增加了Broadcom的Tomahawk、Tomahawk 2 ASIC、Marvell的Prestera、Barefoot的Tofino，主要用于100 Gb / s的交换机，大约有16种不同的平台可供使用。
2018年，还添加了ARM计算支持，平台列表增加到31台不同的计算机，包括基于Nephos的Taurus芯片、Broadcom的Helix 4、Trident 2、Tomahawk 3芯片、Cisco的Lacrosse芯片（用于高端Nexus 9000交换机）。
2019年，增加了对Broadcom Jericho和Jericho 2深度缓冲器(deep buffer)交换机ASIC的支持，以及对Innovium的Teralynx 7、Marvell的Falcon、Mellanox的Spectrum 2 ASIC的支持。
本文章主要介绍数据中心主流芯片ASIC Broadcom XGS芯片基本知识。
二、芯片架构
交换芯片架构：

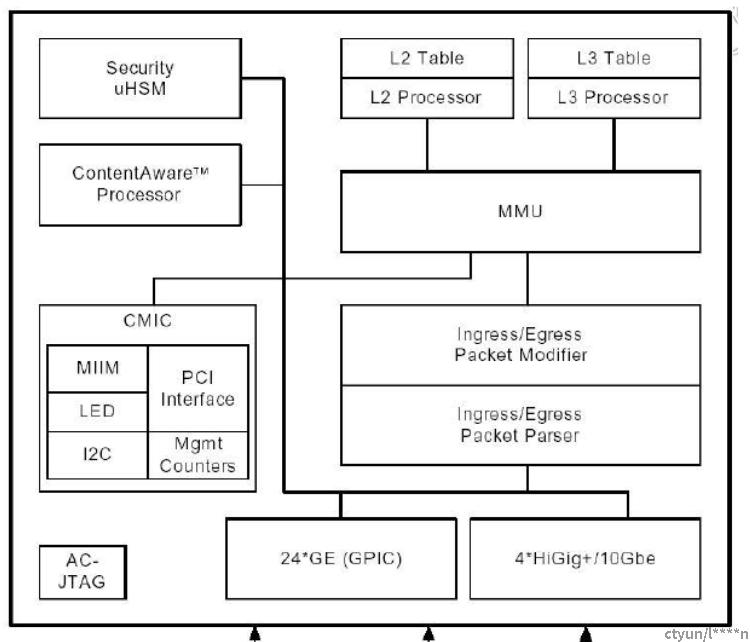

交换芯片由XGE/HGE接口（MAC/PHY）模块、CPU接口模块、输入输出匹配/修改模块、MMU模块、L2转发模块、L3转发模块、安全模块、流分类模块等模块组成，其具体结构如图1所示。
图1、芯片架构
三、芯片转发
报文由端口进入交换芯片之后，首先进行包头字段匹配，为流分类做准备；然后经过一个安全引擎进行包过滤；符合安全的包进行L2交换或者L3路由，并经过流分类处理器对匹配的包做相关动作（比如丢弃、限速、修改VLAN等）；对于可以转发的包根据802.1P或DSCP放到不同队列的buffer中，调度器根据优先级或者WRR等算法进行队列调度，在端口发出该包之前执行流分类修改动作，最终从相应端口发送出去，其具体转发流程如图2所示。
图2、芯片pipline 流程
L2功能：
主要包括ingress过滤、MAC学习和老化、根据MAC+VLAN转发、广播与洪泛、生成树控制等基本功能。
L3功能：
如果查目的MAC地址表的时候发现L3bit置位了，就进入到L3转发流程。与L2交换相比，L3交换可以实现跨VLAN转发，而且它的转发依据不是根据目的MAC地址，而是根据目的IP。
ACL功能：
ACL 通过一系列的匹配条件对报文进行分类，这些条件可以是报文的源 MAC 地址、目的 MAC 地址、VLAN ID，源 IP地址、目的 IP地址、UDP端口号等标准的报头格式，也可以是以报文二层头为基准任意偏移的域。分类之后的流，可以对其采取各种动作：丢弃，转发，重定向，修改报文，限速等。
MMU功能：
MMU(内存管理单元)用于有效的管理芯片的cell buffering和packet pointer资源，支持cell buffer poll和packet pointer。支持线速转发组播和单播报文，支持转发端到端的拥塞控制报文，支持产生和处理端到端的拥塞控制报文，支持ECC，1位的纠错和2位错误的检测。
MMU机制是独立于入口访问控制和出口访问控制，通过基于cell和packet pointer的使用情况来追踪芯片的buffer的使用情况。
四、结论
上述大体介绍了Broadcom XGS芯片架构和转发流程，作为数据中心数通领域市场占有率较大的芯片系列，后面继续与SONiC相辅相成，共同进一步打造坚实的云底座。
