当前l7xgw的健康检查机制主要是基于nginx_upstream_check_module来完成的



1.实现机制

1.1 HTTP/HTTPS监听健康检查机制

针对七层（HTTP或HTTPS协议）监听，健康检查通过HTTP HEAD/GET探测来获取状态信息，如下图所示。

七层监听的检查机制如下：

L7XGW根据监听的健康检查配置，向后端ECS的内网IP+【健康检查端口】+【检查路径】发送HTTP HEAD/GET请求。

后端ECS收到请求后，根据相应服务的运行情况，返回HTTP状态码。

如果在【响应超时时间】之内，L7XGW没有收到后端ECS返回的信息，则认为服务无响应，判定健康检查失败。

如果在【响应超时时间】之内，L7XGW成功接收到后端ECS返回的信息，则将该返回信息与配置的状态码（一般默认是2xx, 3xx）进行比对。如果匹配则判定健康检查成功，反之则判定健康检查失败。

1.2 TCP监听健康检查机制

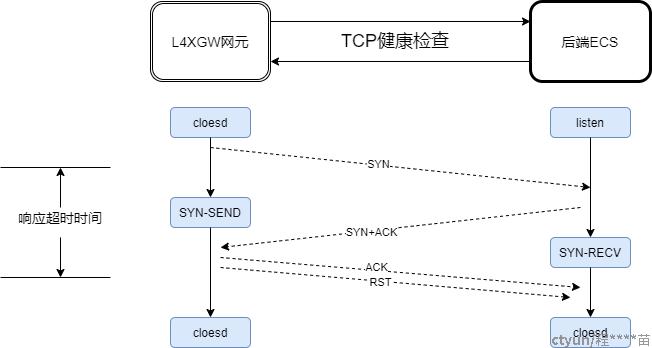

针对四层TCP监听，为了提高健康检查效率，健康检查通过定制的TCP探测来获取状态信息，如下图所示。

TCP监听的检查机制如下：

L4XGW根据监听的健康检查配置，向后端ECS的内网IP+【健康检查端口】发送TCP SYN数据包。

后端ECS收到请求后，如果相应端口正在正常监听，则会返回SYN+ACK数据包。

如果在【响应超时时间】之内，L4XGW没有收到后端ECS返回的数据包，则认为服务无响应，判定健康检查失败；并向后端ECS发送RST数据包中断TCP连接。

如果在【响应超时时间】之内，L4XGW成功收到后端ECS返回的数据包，则认为服务正常运行，判定健康检查成功，而后向后端ECS发送RST数据包中断TCP连接。

1.3 UDP监听健康检查

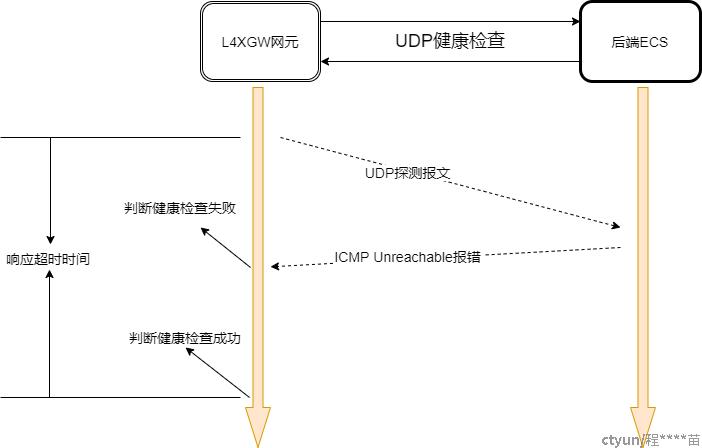

针对四层UDP监听，健康检查通过UDP报文探测来获取状态信息，如下图所示。

UDP监听的检查机制如下：

L4XGW根据监听的健康检查配置，向后端ECS的内网IP+【健康检查端口】发送UDP报文。

如果后端ECS相应端口未正常监听，则系统会返回类似port XX unreachable的ICMP报错信息，反之不做任何处理。

如果在【响应超时时间】之内，L4XGW收到了后端ECS返回的上述错误信息，则认为服务异常，判定健康检查失败。

如果在【响应超时时间】之内，L4XGW没有收到后端ECS返回的任何信息，则认为服务正常，判定健康检查成功。





2.配置详解

nginx_upstream_check_module该模块对应的配置示例如下：

  check interval=5000 rise=2 fall=2 timeout=2000 type=http;
  check_http_send "HEAD / HTTP/1.0\r\n\r\n";
  check_http_expect_alive http_2xx http_3xx;

2.1 check指令

  check interval=5000 rise=2 fall=2 timeout=2000 type=http;

该指令可以打开后端服务器的健康检查功能。指令后面的参数意义是：

interval：向后端发送的健康检查包的间隔,单位为毫秒。

fall(fall_count): 如果连续失败次数达到fall_count，服务器就被认为是down。

rise(rise_count): 如果连续成功次数达到rise_count，服务器就被认为是up。

timeout: 后端健康请求的超时时间，单位毫秒。

default_down: 设定初始时服务器的状态，如果是true，就说明默认是down的，如果是false，就是up的。默认值是true，也就是一开始服务器认为是不可用，要等健康检查包达到一定成功次数以后才会被认为是健康的。

type：健康检查包的类型，现在支持以下多种类型：

     tcp：简单的tcp连接，如果连接成功，就说明后端正常。

     ssl_hello：发送一个初始的SSL hello包并接受服务器的SSL hello包。

     http：发送HTTP请求，通过后端的回复包的状态来判断后端是否存活。

     mysql: 向mysql服务器连接，通过接收服务器的greeting包来判断后端是否存活。

     ajp：向后端发送AJP协议的Cping包，通过接收Cpong包来判断后端是否存活。

     port: 指定后端服务器的检查端口。你可以指定不同于真实服务的后端服务器的端口，比如后端提供的是443端口的应用，你可以去检查80端口的状态来判断后端健康状况。默认是0，表示跟后端server提供真实服务的端口一样。该选项出现于Tengine-1.4.0。



2.2 check_http_send指令

 check_http_send "HEAD / HTTP/1.0\r\n\r\n";

该指令可以配置http健康检查包发送的请求内容。为了减少传输数据量，推荐采用"HEAD"方法。

2.3 check_http_expect_alive指令

check_http_expect_alive http_2xx http_3xx;

该指令指定HTTP回复的成功状态，默认认为2XX和3XX的状态是健康的。

以上就是当前XGW网元所使用的健康检查的原理以及对应的指令配置方式。
