一. 跨VPC通信的流量模型

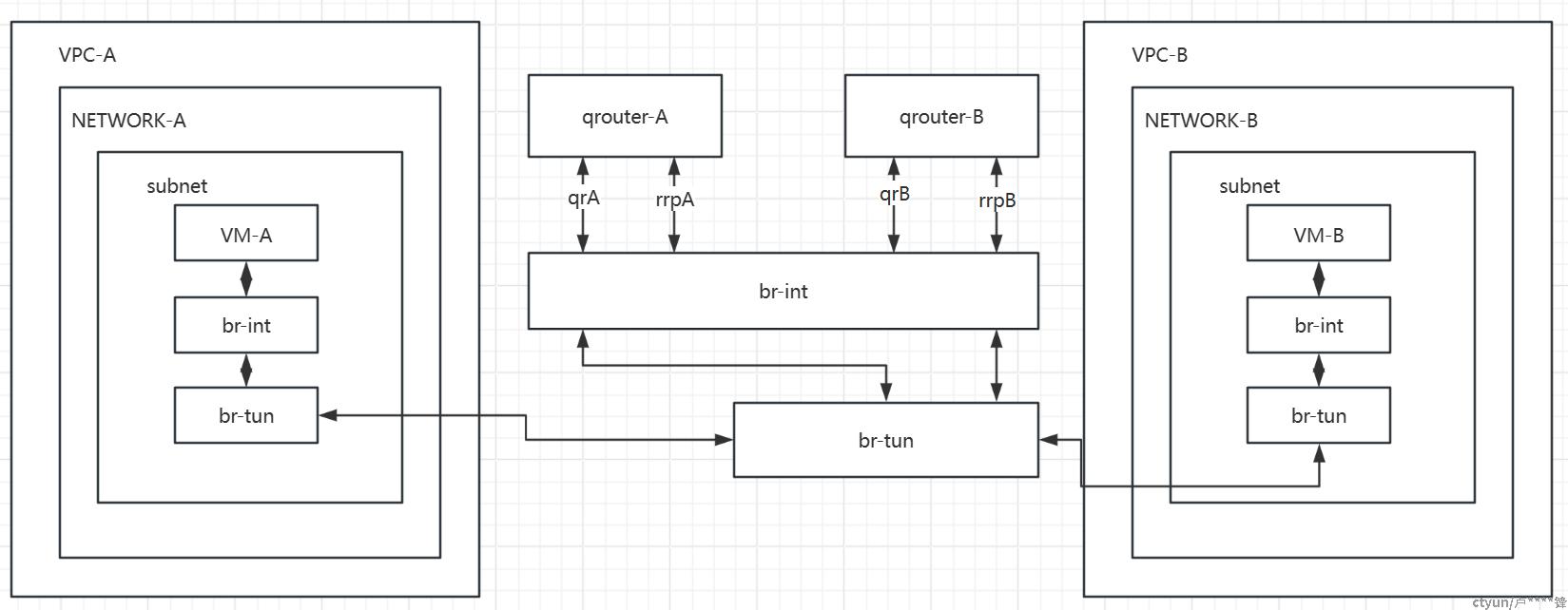

  基于对等连接的跨VPC通信，流量模型如上图。在该模型中，流量首先要从本端VPC中某一网络下某一子网中的特定主机出发，经过虚机A的网卡tap到网桥上的ovs中qvo口。随后进入本网络的网关qrouter的qr口，再经过对等连接的rrp口。至此本端流量结束，对端的流量完全对称。

二. 流量监听和常见问题总结

1. 监听的位置

  监听流量，主要从本端的tap口，qvo，本网络的网关qr口，对等连接的rrp口；再到对端的rrp口，qr口，qvo口以及tap口。

2. 相关命令

  1）nova interface_list 虚机id查看虚机的port_id。

  2）根据port_id前10位，使用ip tuntap | grep port_id查看tap口名。

  3）ovs-vsctrl show | grep port_id查看qvo口。

  4）在两端的虚机中，使用arp -n 查看虚机的网关mac地址，通过mac_address查询数据库ports表，找到对应记录的device_id，这就是网络的路由，也就是名空间qrouter的名字。

  5）ip netns list | grep qrouter_id可以查看该名空间是否在本机上。

  6）ip netns exec qrouter_id ip a可以查看qr名和rrp口的名称。

  7）使用tcpdump -i （tap、qvo、qr、rrp口的名称）即可监听流量（根据request以及reply报文，查看流量）

3. 常见问题

1.tap口有流量，qvo口无流量

  主要原因可能是网络设置了安全组，导致了流量被安全组过滤，无法通过ovs。

2.qr口有流量，rrp口无流量

  1）可能的原因是，qrouter中没有配置路由转发，流量到达qr口后，因为没有路由转发的条目，会直接转发到默认路由（default）导致流量包丢失。

  2）还有可能是因为qr和rrp口的iptables规则导致的流量包被drop掉，以至于rrp口无流量。

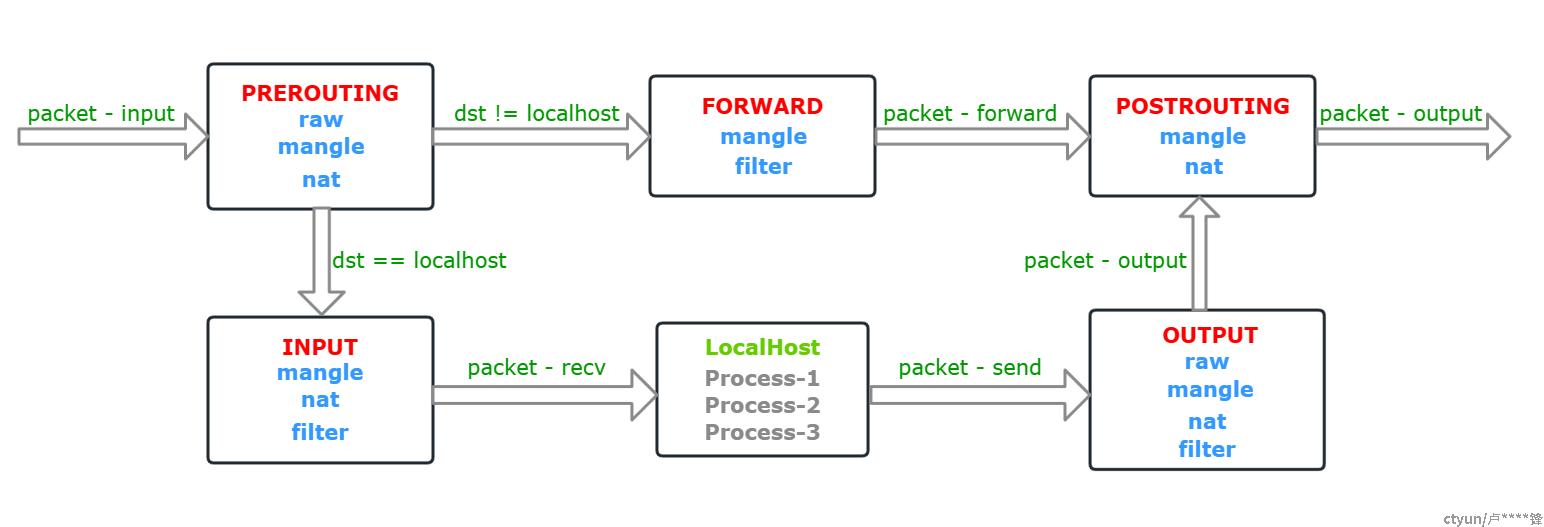

  iptable规则主要由四表（raw、mangle、nat、filter）五链（prerouting、input、forword、output、postrouting）组成，根据目的主机是否是qrouter的ip段来决定是走input链还是forword链。

流量首先经过raw的prerouting再到mangle的prerouting最后到nat的prerouting。具体流程如上图所示。
