步骤1

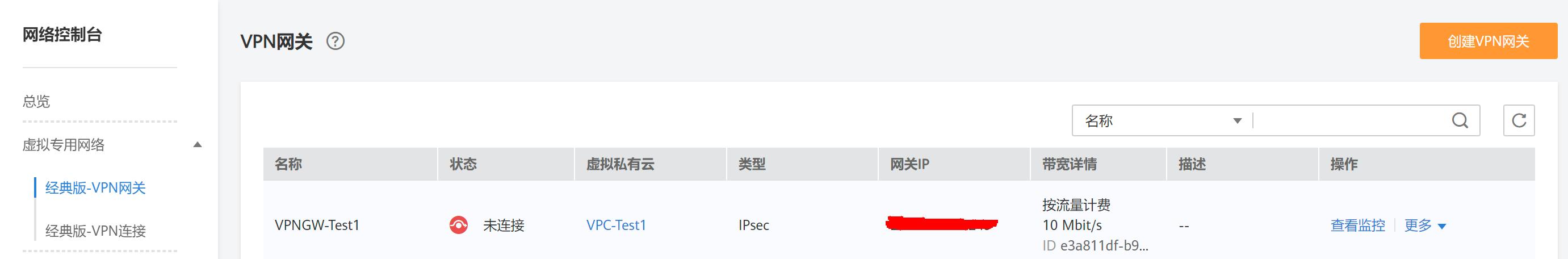

哈尔滨节点VPN网关控制台界面示意图

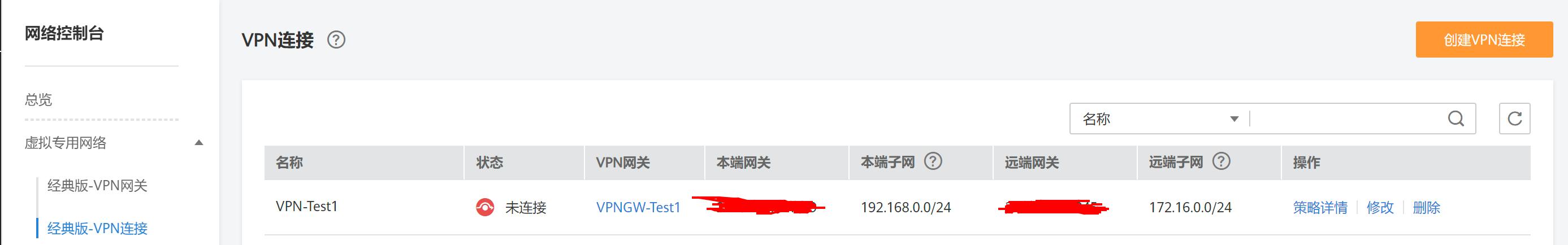

哈尔滨节点VPN连接控制台界面示意图

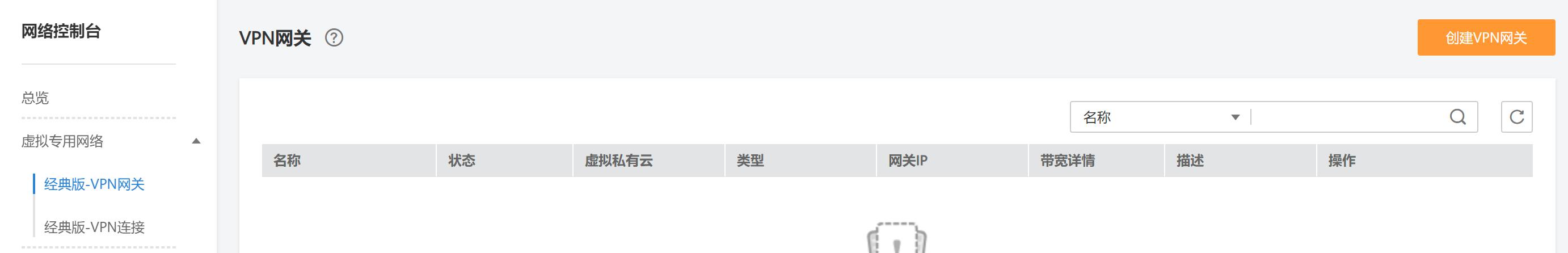

郑州节点VPN网关控制台界面示意图
郑州节点VPN连接控制台界面示意图
在哈尔滨和郑州节点的控制台中,进入“虚拟专用网络”产品标签,可看到VPN网关和VPN连接相关信息与状态。
步骤2
哈尔滨弹性云主机控制台界面示意图
郑州弹性云主机控制台界面示意图
在哈尔滨和郑州节点的控制台中,进入“弹性云主机”产品标签,可看到弹性云主机相关信息与状态。
步骤3
哈尔滨节点触发VPN连接验证界面示意图
登录哈尔滨节点的云主机“ECS-VPN连接-哈尔滨”,输入“ping 192.168.20.18”并执行,验证哈尔滨节点与郑州节点分别创建的VPN连接是否可正常发起通信。
郑州节点触发VPN连接验证界面示意图
登录郑州节点的云主机“ECS-VPN连接-郑州”,输入“ping 192.168.16.12”并执行,验证郑州节点与哈尔滨节点分别创建的VPN连接是否可正常发起通信。
经过以上验证,可以证明两个云上资源节点,以互联网通道为基础,已打通IPSec VPN连接通道,可进行点对点安全加密通信。
