创建同一帐户下的对等连接
最近更新时间: 2022-07-28 08:18:23

操作场景

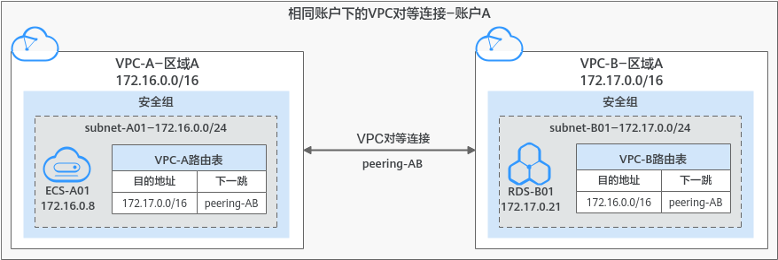

创建对等连接首先要向需要建立对等连接的VPC发送请求,您可以和自己帐户内相同区域的其他VPC申请对等连接,同帐户内同区域的VPC创建对等连接,默认自动接受。

当前在部分区域中,由于路由表已从虚拟私有云中解耦,解耦后路由表拥有独立入口,配置VPC对等连接路由时,需要前往路由表界面进行操作。具体配置时请根据界面提示为准。

  • 未解耦:在虚拟私有云详情页的“路由表”页签,可对路由表进行操作。

  • 已解耦:在进入“网络 > 虚拟私有云”后,在左侧导航栏直接选择“路由表”,可对路由表进行操作。

若您所在区域,路由表未解耦,请参考添加VPC对等连接路由(路由表未解耦)。

若您所在区域,路由表已解耦,请参考添加VPC对等连接路由(路由表已解耦)。

前提条件

已创建相同区域内的两个VPC。

创建VPC对等连接

  1. 登录管理控制台。

  2. 在系统首页,选择“网络 > 虚拟私有云”。

  3. 在左侧导航栏选择“对等连接”。

  4. 在界面右侧详情区域单击“创建对等连接”。

  5. 根据界面提示配置参数,其中“帐户”选择“当前帐户”,相关参数如表1-24所示。

参数说明

参数

说明

取值样例

名称

对等连接名称。

由中文字符、英文字母、数字、中划线、下划线等构成,一般不超过64个字符。

peering-001

本端VPC

本端VPC。可在下拉框中选择。

vpc_002

本端VPC网段

本端VPC网段。

192.168.10.0/24

帐户

建立对等连接的帐号:

当前帐户:表示在同一个帐户内、同一个区域下的不同VPC间建立对等连接。

其他帐户:表示在同一个区域下的不同帐户的VPC间建立对等连接。

当前帐户

对端项目

对端项目名称,默认为当前项目的项目名称。选择默认项目名称,即和同帐户下VPC创建对等连接。支持与同区域的专属云下的VPC创建对等连接。选择对应专属云的项目名称,即可选择同帐户的专属云下的VPC创建对等连接。

aaa

对端VPC

对端VPC。同帐户Peer VPC可在下拉框中选择。

vpc_fab1

对端VPC网段

对端VPC网段。

对端VPC网段不能和本端VPC网段相同或有重叠网段,否则对等连接路由可能会失效。

192.168.2.0/24

   6. 单击“确定”。

添加VPC对等连接路由(路由表未解耦)

相同帐户创建VPC对等连接,默认自动接受请求,要使对等连接的VPC可以路由数据,还需要添加VPC对等连接本端、对端路由信息。

  1. 在系统首页,选择“网络 > 虚拟私有云”。

  1. 在左侧导航栏选择“对等连接”。

  1. 在对等连接列表中,查找需要添加路由信息的对等连接。

  1. 单击对等连接名称,进入对等连接详情页面。

  1. 在VPC对等连接详情页面,单击“本端路由”。

  1. 在“本端路由”页签区域,单击“添加本端路由”添加本端路由信息,参数说明参考表1-25。

路由参数说明

参数

说明

取值样例

目的地址

目的地址,对端VPC或子网的网段。

192.168.2.0/24

下一跳地址

下一跳地址,即对等连接ID,默认不用配置。

d1a7863b-9d5e-4d27-8eaf-ab14d2a9148b

   7. 单击“确定”,回到对等连接详情界面。

   8. 在对等连接详情界面,单击“对端路由”。

   9. 在“对端路由”页签区域,单击“添加对端路由”添加对端路由信息。

   10. 单击“确定”,完成添加VPC对等连接路由信息。

对等连接建立后,您可以使用私有IP地址在两个VPC之间进行通信。您可以使用“ping”命令检查网络两端是否连通。

如果两个VPC不能互通,请参考为什么对等连接创建完成后不能互通?检查相关配置。

添加VPC对等连接路由(路由表已解耦)

相同帐户创建VPC对等连接,默认接受请求,要使对等连接的VPC可以路由数据,还需要在路由表中添加VPC对等连接本端、对端路由信息。

  1. 在系统首页,选择“网络 > 虚拟私有云”。

  1. 在左侧导航栏选择“路由表”。

  1. 查找或创建本端VPC对应的路由表,添加本端路由。参数说明如表1-26所示。

参数说明

参数

说明

取值样例

目的地址

对端VPC的网段。

192.168.0.0/16

下一跳类型

选择“对等连接”。

对等连接

下一跳

选择当前对等连接的名称。

peering-001

描述

路由的描述信息,非必填项。

描述信息内容不能超过255个字符,且不能包含“<”和“>”。

-

   4. 查找或创建对端VPC对应的路由表,添加对端路由。

对等连接建立后,您可以使用私有IP地址在两个VPC之间进行通信。您可以使用“ping”命令检查网络两端是否连通。

如果两个VPC不能互通,请参考为什么对等连接创建完成后不能互通?检查相关配置。
