本章节主要介绍如何创建函数流任务和编排函数流任务。您可以根据实际业务场景来创建标准函数流或快速函数流。

• 标准模式面向普通的业务场景，支持长时间任务，支持执行历史持久化和查询，只支持异步调用，在函数流运行记录页面查询执行结果。
• 快速模式面向业务执行时长较短，需要极致性能的场景，只支持流程执行时长低于5分钟的场景，不支持执行历史持久化，支持同步和异步调用。通过同步执行函数流接口进行函数流的同步执行，接口直接返回函数流执行结果，同时日志页面查看上报到LTS的函数流执行日志。

说明
快速函数流限时免费，欢迎体验！

前提条件

已经在FunctionGraph控制台创建函数。

操作步骤

1、登录FunctionGraph控制台，进入“函数流”页面。

2、在“函数流”页面，单击“创建标准函数流”或“创建快速函数流”，进入新建函数流页面。

3、编排函数流任务，请您根据实际应用进行函数流编排。

• 在函数流页面，通过拖拽组件进行流程编排。

以下图为例，将开始节点、函数、结束节点拖入编辑框内，并用连接线连接好。

编排函数流

• 分别单击编辑框中的每个节点进行编辑。配置函数参数，参数说明如下表所示，带*参数为必填项。

说明
配置函数前确保已创建好函数，示例中的函数节点选择函数2（函数执行返回result的值为函数调用事件内的input输入值+2的结果值），参见下图配置。

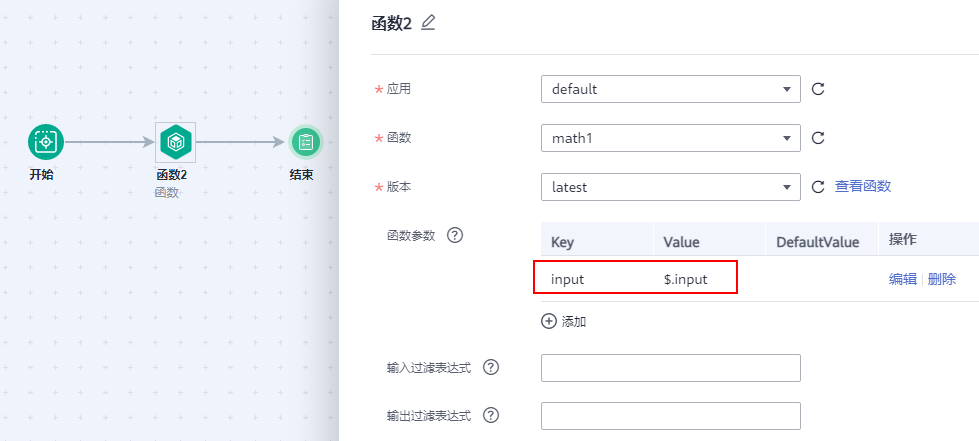

函数节点配置

函数参数说明

参数
说明
*应用
函数所属应用，用户创建函数时可以进行分组，
每个函数应用下面可以创建多个函数，在函数创建时可以指定其归属于某个函数应用。
*函数
FunctionGraph中对应的函数。
说明
仅对于Go函数支持返回流式数据：在函数详情页的“设置 > 高级设置”下，
打开“返回流式数据”开关即可
*版本
FunctionGraph中函数对应的版本。
函数参数
流程中以json格式作为body参数在执行时传入函数。
Key：填写参数
Value:填写参数值
DefaultValue：设置默认值，参数未获取到值时，
默认获取默认值操作：编辑或删除设置的参数
输入过滤表达式(JSONPath)
基于上一个流程的json输出参数，
可以使用JSONPath格式来选择性的过滤出当前流程的输入参数。
输出过滤表达式(JSONPath)
基于当前流程的json输出参数，
可以使用JSONPath格式来选择性的过滤出下一流程的输出参数。

• 若您的函数流任务中配置了流程控制器，请参见下表进行配置，带*参数为必填项。

流程控制器参数说明

类型
参数
说明
子流程
选择子流程
选择已创建的函数流任务。
是否等待子流程完成
默认选择“是”。
输入过滤表达式(JSONPath)
基于上一个流程的json输出参数，可以使用JSONPath格式来选择性的过滤出当前流程的输入参数。
输出过滤表达式(JSONPath)
基于当前流程的json输出参数，可以使用JSONPath格式来选择性的过滤出下一流程的输出参数。
并行分支
*分支执行完成条件
所有分子执行完成：2个或2个以上分支时选择该条件
一个分支执行完成：只有1个分支时选择该条件
指定数目分支执行完成：2个或2个以上分支时其中某个分支可以选择该条件
输入过滤表达式(JSONPath)
基于上一个流程的json输出参数，可以使用JSONPath格式来选择性的过滤出当前流程的输入参数。
输出过滤表达式(JSONPath)
基于当前流程的json输出参数，可以使用JSONPath格式来选择性的过滤出下一流程的输出参数。
指定分支执行完成数目
当“分支执行完成条件”选择指定数目分支执行完成时，支持自定义执行完成的数目。
*结果输出路径
输入并行分支执行结果输出位置，输入值作为key，并行分支执行结果作为value，以json形式输出。若未填写，默认输出路径为：result。
开始节点
加入触发器
用于标识流程的开始，一个流程只能有一个开始节点。如何创建函数流触发器，请参见创建函数流触发器。
异常处理
*是否重试
默认关闭，开启后可以控制函数执行失败后的下一步流程。
重试条件(JSONPath)：例如: $.status == 500
重试间隔(1-30秒)：默认重试间隔1S
最大重试次数(1-8)：默认重试次数3次
循环节点
*遍历数组路径（JSONPath）
需要遍历的数组类型变量地址。
*迭代变量名称
每次循环迭代，引用数组中元素的参数名称。
结果输出路径（JSONPath）
指定全部迭代分支执行结果数组的输出位置。
并发迭代数目
并发运行迭代分支的数目，限制0-100, 0代表并发拉起的数目无限制。
并发迭代时间间隔（秒）
每次迭代间隔的时间。
输入过滤表达式（JSONPath）
基于上一个流程的json输出参数，可以使用JSONPath格式来选择性的过滤出当前流程的输入参数。
输出过滤表达式（JSONPath）
基于当前流程的json输出参数，可以使用JSONPath格式来选择性的过滤出下一流程的输出参数。
时间等待
*延迟时间（秒）
默认1000秒。
服务节点
执行模式
定义服务节点中函数的执行顺序。
串行模式：服务中的函数节点按照连线顺序依次执行，可以严格保证函数的执行顺序
并行模式：服务中的函数节点并行执行，不保证内部函数节点的执行顺序
输入过滤表达式
通过JSONPath表达式对节点的输入信息进行过滤。
输出过滤表达式
通过JSONPath表达式对节点的输出信息进行过滤。
条件分支
*分支类型
条件分支
默认分支
当一个分支选择条件分支时，必须要有一个分支选择默认分支。
表达式
选择“条件分支”，需要输入JSONPath类型表达式。
输入过滤表达式
通过JSONPath表达式对节点的输入信息进行过滤。
输出过滤表达式
通过JSONPath表达式对节点的输出信息进行过滤。
结束节点
流程结束的标志
后面不能接任何节点。

• 流程中的所有节点参数配置完成后，单击右上角的“保存”。

说明
函数流中的节点改动后，必须先保存信息，再启动函数流任务。

• 在新建函数流页面，填写相关信息，单击“确定”，函数流保存成功。

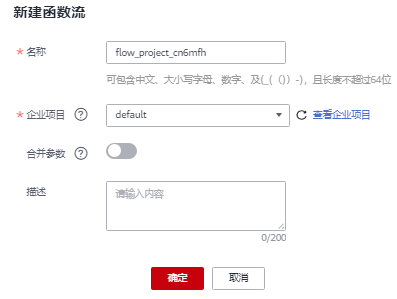

输入配置信息

新建标准函数流

• 单击“启动”，在弹出的启动执行页面，支持输入定义值或者直接启动。此处选择“输入定义值”。

{
  "input":3
}

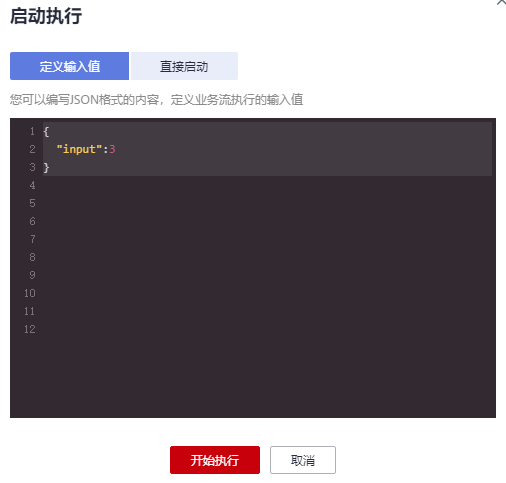

启动执行配置

说明
输入定义值必须是JSON格式的内容。

• 单击“开始执行”，页面右上角提示“启动函数流xxx成功”。
• 单击函数流任务名称，进入函数流任务详情，查看函数流执行结果。

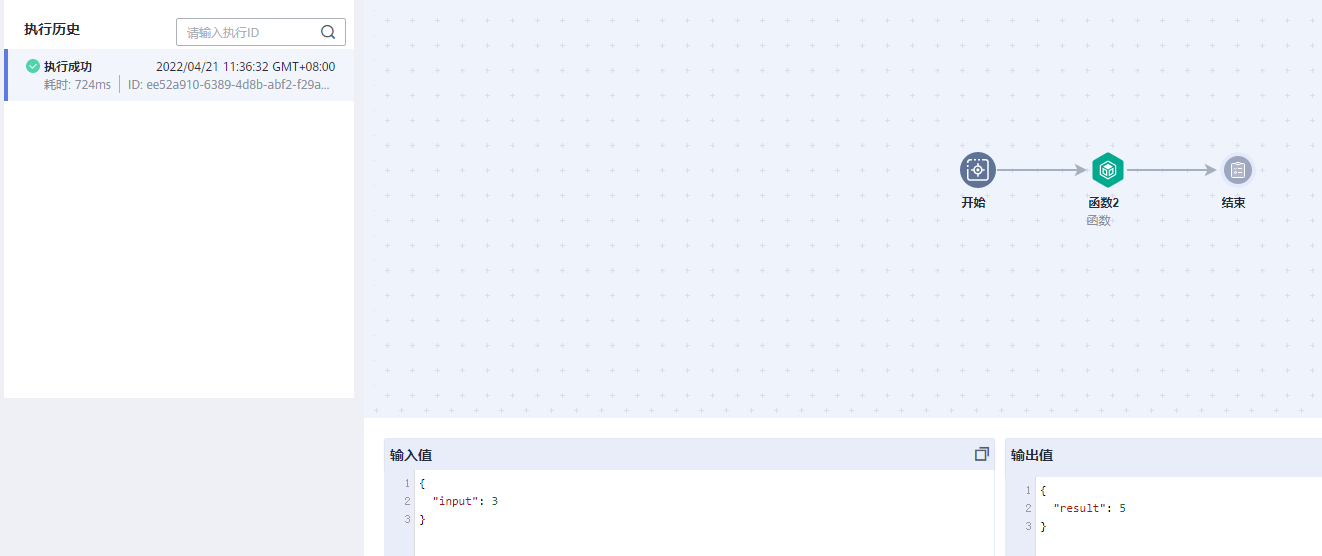

查看执行结果
