方案架构
用户云下IDC已有子网A，通过云专线连接到云上的子网B，如下图所示。用户希望将子网A内的部分业务迁移上云，迁移的具体要求如下：
扩展上云后的部分主机与同网段云下主机二层互通。
扩展上云的二层网段与IDC三层互通能力继续保持。
IDC内改造的二层网络与云上三层互通能力继续保持。

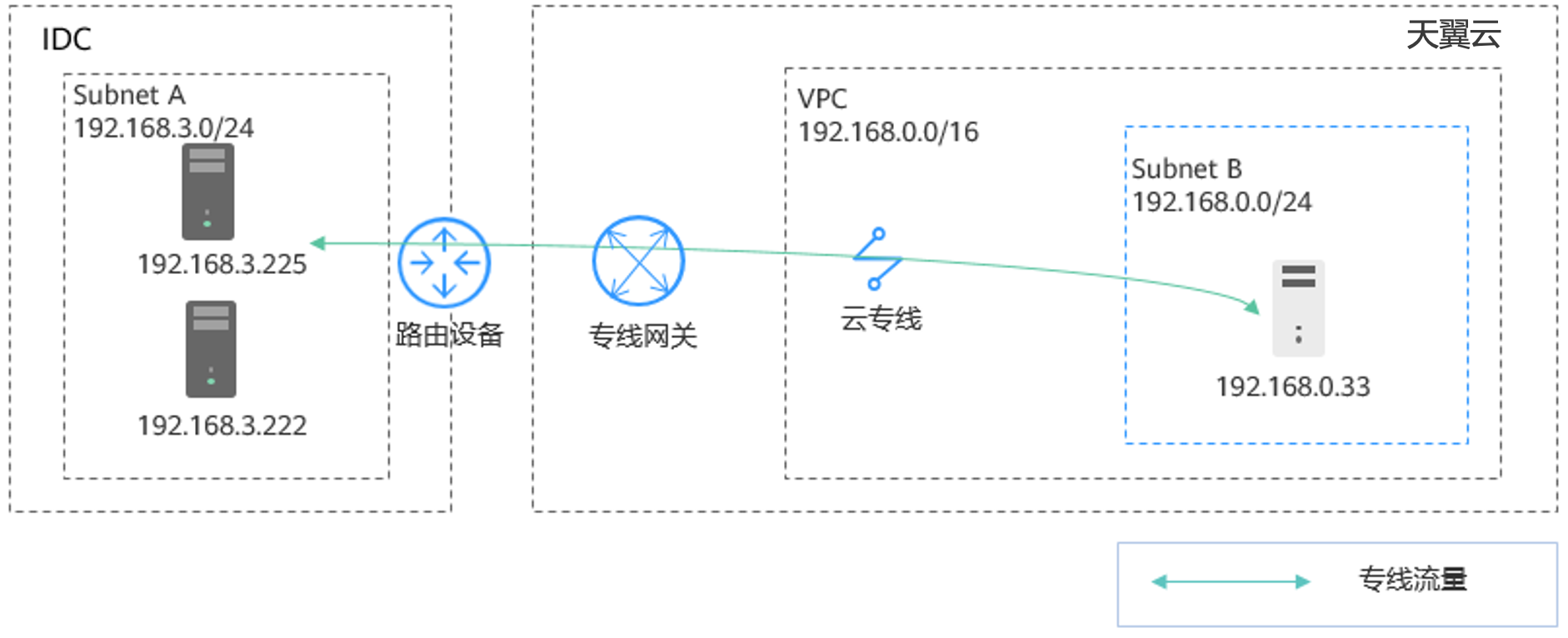

图-用户业务场景组网图
基于客户当前的业务场景，需要进行两个阶段的网络部署，详细说明如下：
将子网Subnet A二层迁移上云，通过ESW实现云下和云上Subnet A之间二层网络互通，组网图如下图所示，迁移方案说明如下：
在云下IDC新增一个子网Subnet D，作为云下VXLAN交换机所需的隧道子网。
在云上VPC内新增一个子网Subnet A，用作云下Subnet A的上云目标子网。
将云上原有的Subnet B作为隧道子网，基于该子网创建企业交换机和二层连接，并关联云专线，即可以连通云上云下二层网络。

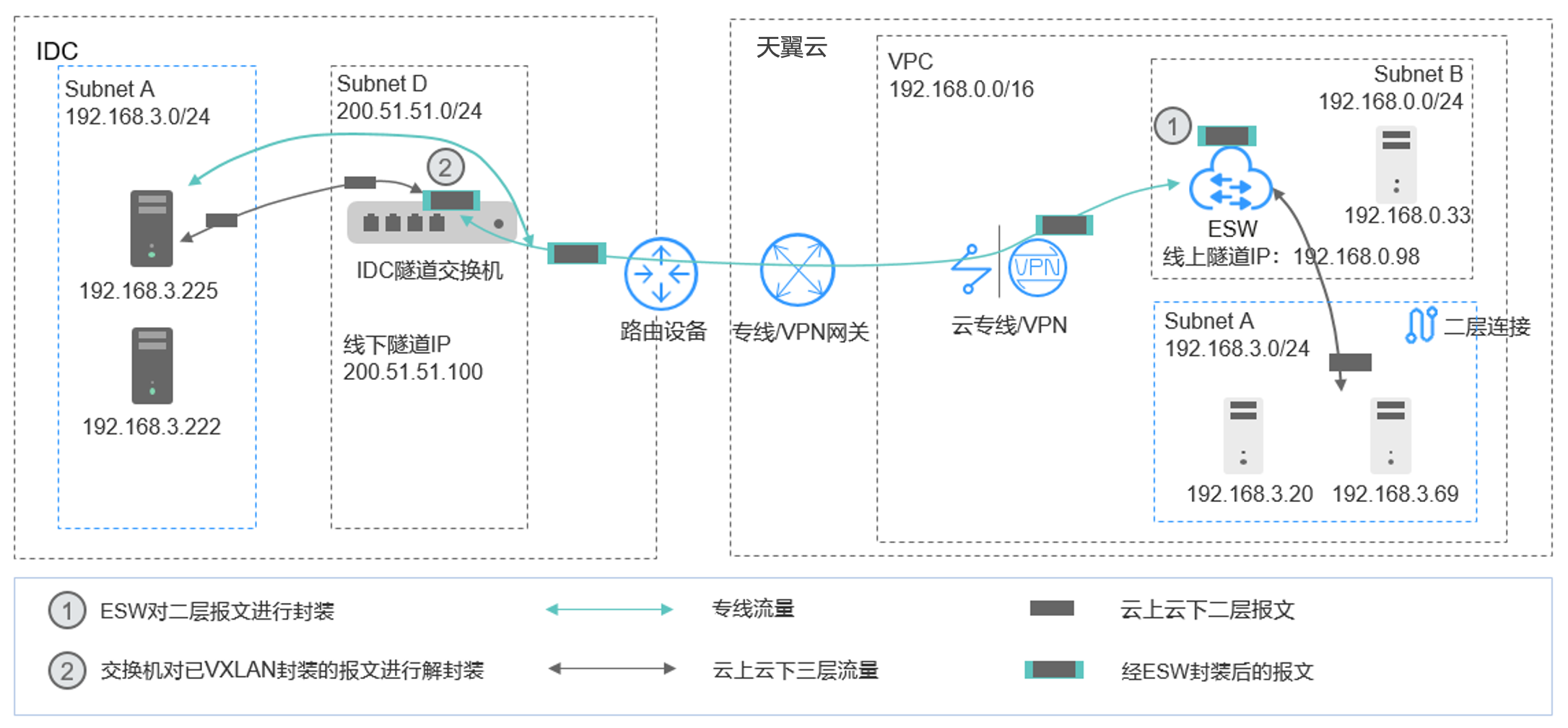

图-云下和云上Subnet A之间二层网络互通
在云上和云下新增子网Subnet C，通过ESW实现云下和云上Subnet C之间二层网络互通，并且基于云专线，实现云下IDC内Subnet A和云上Subnet C、云上Subnet A和云下Subnet C之间三层互通，组网图如下图所示，部署方案说明如下：
在云上和云下分别新增子网Subnet C。
在云上和云下基于已有的隧道子网，新建一个二层连接，连通云下和云上Subnet C之间二层网络。
并且，同一个VPC内的子网网络三层互通，此时云下IDC内Subnet A和云上Subnet C、云上Subnet A和云下Subnet C之间三层互通。

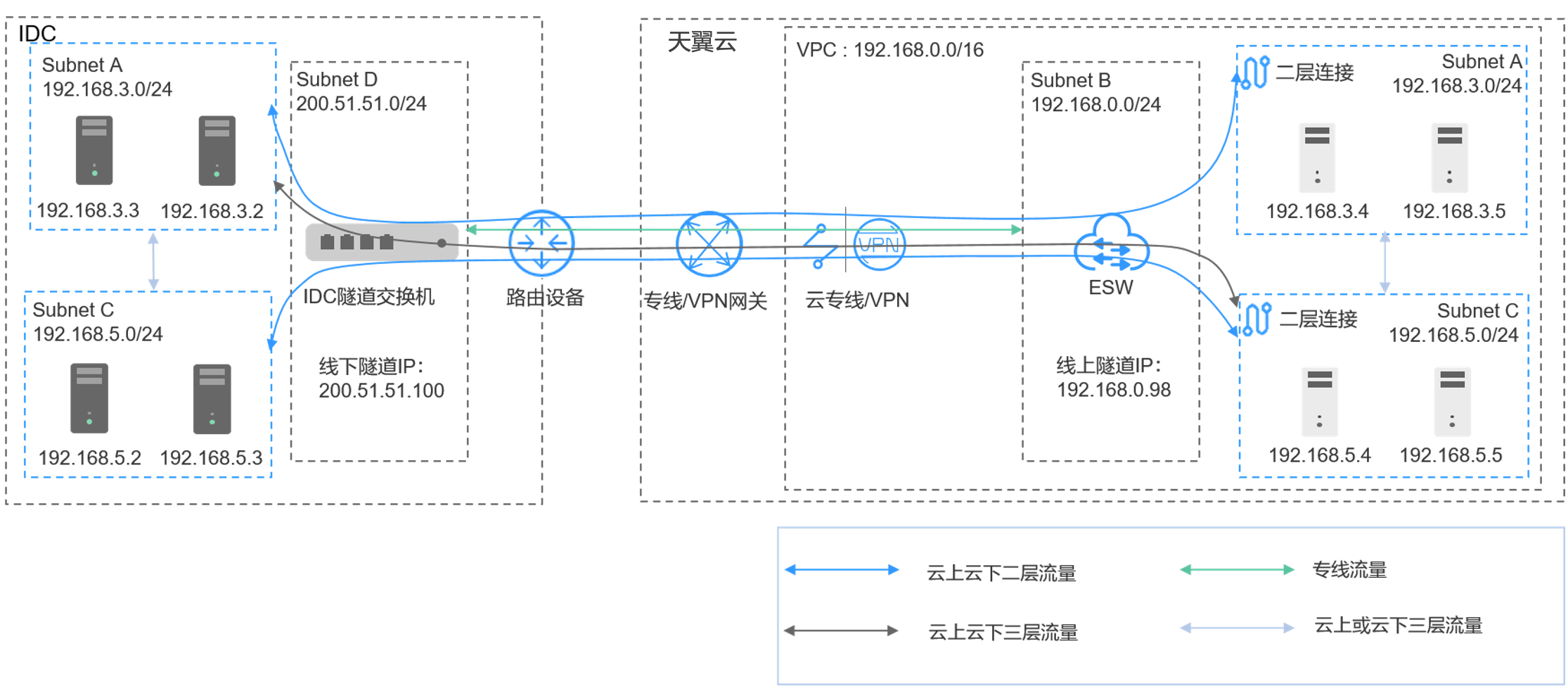

图-云上和云下三层网络互通
资源和成本规划
表-资源和成本规划
| 区域 | 资源 | 资源说明 | 数量 |
|---|---|---|---|
| 天翼云（本端） | 虚拟私有云子网 | 子网名称：Subnet A 子网网段：192.168.3.0/24 第一个二层连接：二层连接A内的本端二层连接子网，此处为云上ECS所在子网 | 3 |
| 子网名称：Subnet C 子网网段：192.168.5.0/24 第二个二层连接：二层连接C内的二层连接子网，此处为云上ECS所在子网 | |||
| 子网名称：Subnet B 子网网段：192.168.0.0/24 本端隧道子网，云上的隧道子网，此处为DC和ESW所在子网 | |||
| 弹性云主机ECS | Subnet A内地ECS，此处两台主机为IDC业务上云后扩展的两台主机。私有IP地址：192.168.3.4私有IP地址：192.168.3.5Subnet C内地ECS：私有IP地址：192.168.5.4私有IP地址：192.168.5.5 | 4 | |
| 企业交换机 ESW | 隧道连接方式：云专线隧道子网：Subnet B | 1 | |
| 二层连接 | 二层连接A，连接云上和云下Subnet A隧道IP：192.168.0.98隧道号：5530二层连接C，连接云上和云下Subnet C隧道IP：192.168.0.98隧道号：5540基于同一个企业交换机的两个二层连接，隧道IP地址保持一致，但是隧道号不能重复。 | 2 | |
| 客户IDC（远端） | 客户IDC内子网 | 子网名称：Subnet A 子网网段：192.168.3.0/24 第一个二层连接：二层连接A内的远端二层连接子网，客户IDC业务集群所在的子网 | 3 |
| 子网名称：Subnet C 子网网段：192.168.5.0/24 第二个二层连接：二层连接C内的远端二层连接子网，客户IDC业务集群所在的子网 | |||
| 子网名称：Subnet D 子网网段：200.51.51.0/24 远端隧道子网：客户IDC内的隧道子网 | |||
| 二层连接对应的IDC内VXLAN隧道 | 二层连接A，连接云上和云下Subnet A隧道IP：200.51.51.100隧道号：5530二层连接C，连接云上和云下Subnet C隧道IP：200.51.51.100隧道号：5540 | 2 |
通过云专线和企业交换机迁移IDC子网上云流程

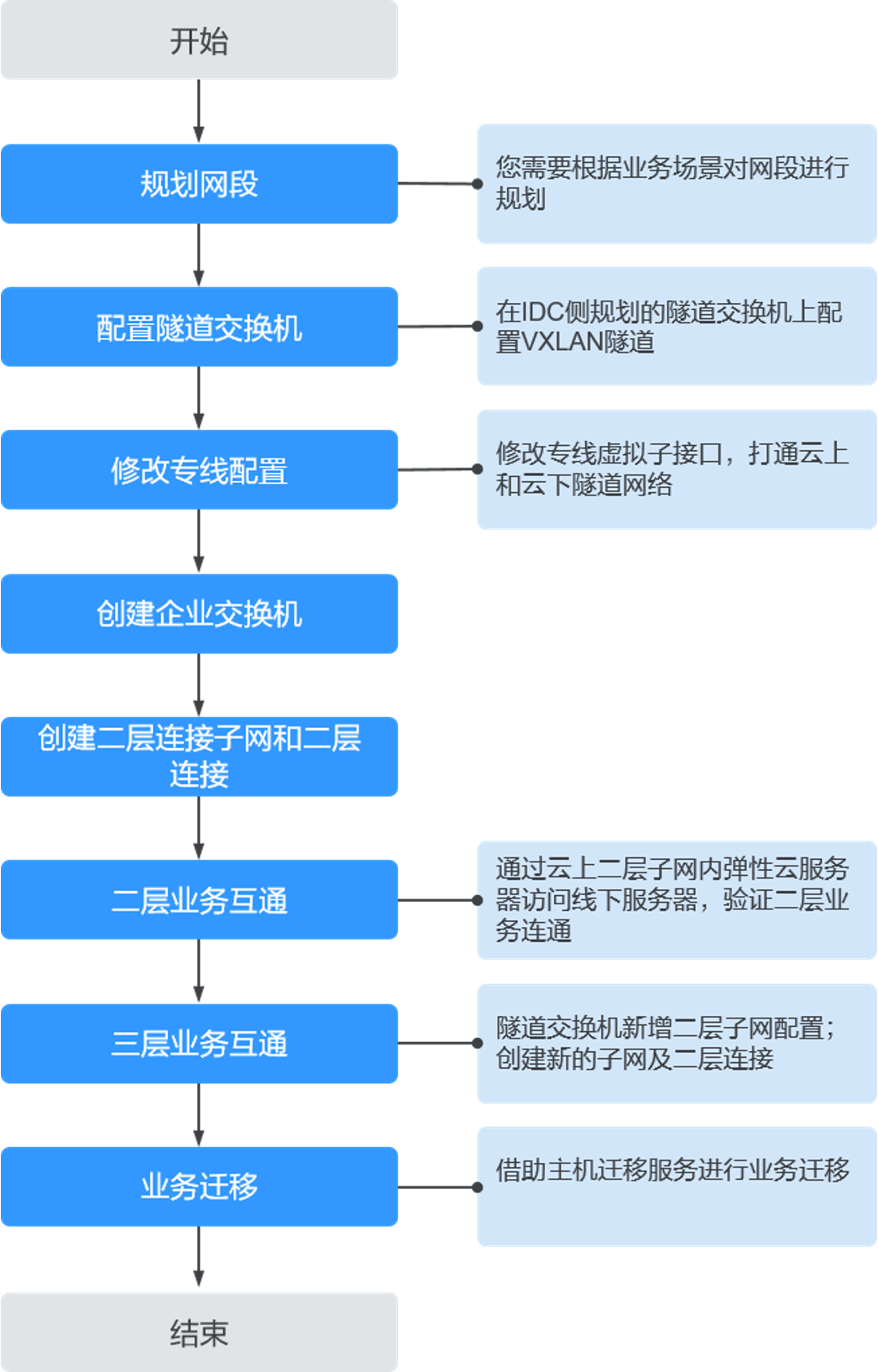

图-通过云专线和企业交换机迁移IDC子网上云流程
根据业务场景需求，规划资源和网段。
网络规划详情，请参见表-资源和成本规划。
说明
上述网段仅供参考，具体以用户网段为准。
隧道网段不建议范围很大，此隧道网段是用来规划一个隧道IP和云上的企业交换机建立VXLAN隧道。参考图-云下和云上Subnet A之间二层网络互通。
在云下IDC侧的隧道交换机上配置VXLAN隧道。
子网Subnet D作为配置在交换机上的隧道网段，配置信息如下：
源地址：为云下隧道IP（200.51.51.100）。
目的地址：为云上隧道IP（192.168.0.98）。
隧道号：5530
配置线下交换机存在两种主要场景，不同的场景使用的配置方式不同。
请提交工单给云专线服务，修改专线的虚拟子接口配置，增加隧道子网Subnet D网段（200.51.51.0/24），以打通云上和云下隧道网络。
请提交工单给云专线服务，确认您的云专线是否支持和企业交换机对接（VXLAN），如果不支持则需要云专线服务开通对接。
创建企业交换机。
创建方法请参见“购买企业交换机”，参数说明如下：
隧道连接方式：选择云专线。
关联网关：选择已有云专线网关。
隧道子网：选择子网Subnet B（192.168.0.0/24）。
隧道IP：配置为云上本端隧道IP（192.168.0.98）。
单击“立即购买”及“提交”后，开始创建企业交换机。企业交换机的创建过程一般需要3~6分钟。
创建第一个二层连接子网和二层连接，实现二层连接子网Subnet A云上和云下二层互通。
注意
创建二层连接子网后，由于两个子网网段相同，导致专线到云下和云上的路由冲突，因此专线原有三层业务中断。在创建完二层连接之后，三层业务会恢复。
在VPC中创建二层连接子网，对应“图-云下和云上Subnet A之间二层网络互通”中云上的子网Subnet A（192.168.3.0/24），子网网段与线下二层互通网段相同。
说明
子网 Subnet A、Subnet B、Subnet C、Subnet D网段不允许重叠。
Subnet D作为隧道子网，不需过大的网段范围，建议最大28位掩码。
云上VPC的掩码规划，取决于用户创建企业交换机的个数，每个企业交换机会占用隧道子网的三个IP。
创建云下和云上的二层连接子网Subnet A之间的二层连接A。
详情请参考创建二层连接。
二层连接子网：选择云上二层连接子网 Subnet A（192.168.3.0/24）。
远端接入信息：
隧道号：5530
对端隧道IP：200.51.51.100
单击“创建”，等待连接状态为“已连接”，表示二层连接已创建成功。
验证二层连接子网Subnet A之间的二层网络通信。
在云上二层连接子网 Subnet A内创建两台弹性云服务器。
此处两台ECS的私有IP地址分别为192.168.3.20和192.168.3.69。
分别登录两台创建的弹性云服务器。
弹性云服务器有多种登录方法，本示例是通过管理控制台远程登录（VNC方式）。
执行以下命令，验证是否可正常访问云下主机。
ping 云下二层连接子网Subnet A内的主机IP地址命令示例：
ping 192.168.3.255
ping 192.168.3.222
回显类似如下信息，表示二层云下和云上二层通信正常。
创建新的二层连接子网和二层连接，实现云下和云上三层互通。
在VPC中创建二层连接子网，对应“图-云上和云下三层网络互通”中云上的子网Subnet C（192.168.5.0/24），子网网段与线下二层互通网段相同。
创建云下和云上的二层连接子网Subnet C之间的二层连接C。
详情请参考创建二层连接。
二层连接子网：选择云上二层连接子网Subnet C（192.168.5.0/24）。
远端接入信息：
隧道号：5540
对端隧道IP：200.51.51.100
单击“创建”，等待连接状态为“已连接”，表示二层连接已创建成功。此时云下和云上可实现三层互通。
参考上一步，验证二层连接子网Subnet C之间的二层网络通信。
参考上一步，验证云下IDC内Subnet A和云上Subnet C、云上Subnet A和云下SubnetC之间三层网络通信。
回显类似如下信息，表示三层网络通信正常。
业务迁移
二层业务互通后，将IDC内的部分主机迁移到云上。
迁移具体操作，请参见主机迁移服务快速入门。
验证IDC和云上主机之间网络通信。
网络通信验证成功后，将IDC内已迁移的主机进行关机。
将云上的主机IP地址修改为云下IDC内的主机的IP地址。
验证云下IDC内主机和云上主机网络通信。
