概述

APISIX是动态、实时、高性能的API网关，可以提供丰富的流量管理能力，可以作为K8s Ingress控制器。本文介绍安装Ingress-APISIX后，通过灵活的路由能力，在无需修改业务代码的情况下，实现全链路灰度能力。

背景信息

在微服务架构下，一次需求可能会同时修改多个微服务应用。在发布应用时，通常将这些应用划分为同一个分组，使灰度流量始终在灰度应用中流转。当上游有灰度流量时，会通过引流的方式将灰度流量引导至灰度分组，在此次链路调用过程中，如果存在一些微服务没有灰度环境，那这些请求在下游时依然能回到灰度环境中，以此实现全链路灰度。

本文将APISIX提供的灵活的路由能力和微服务治理中心的全链路灰度能力相结合，在无需修改业务代码的情况下，轻松实现全链路灰度能力。

本文的演示应用由Ingress-APISIX和Spring Cloud应用组成，Spring Cloud应用有3个，分别是app-a、app-b和app-c，服务之间通过Nacos注册中心实现服务注册与发现，部署完成后，通过Ingress-APISIX配置路由规则，来访问后端服务。


前提条件

用户已开通微服务治理中心企业版。
用户已开通云容器引擎。
用户已开通注册配置中心Nacos。

准备工作

部署Spring Cloud应用

登录云容器引擎，选择左侧菜单“集群”，再点进目标集群。
在集群管理页面，点击工作负载->无状态。
选择命名空间，点击“新增YAML资源”。
本文部署app-a、app-b和app-c三个应用，每个应用分别部署一个基线版本和一个灰度版本，同时开通一个注册配置中心Nacos，用于实现服务注册与发现。

部署app-a应用基线版本YAML：

apiVersion: "apps/v1"
kind: "Deployment"
metadata:
  name: "app-a"
namespace: "default"
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      name: "app-a"
  template:
    metadata:
      labels:
        mseCubeMsAutoEnable: "on"
        name: "app-a"
    spec:
      containers:
      - env:
        - name: "MSE_APP_NAME"
          value: "app-a"
	image: "镜像仓库域名/xxx/app-a:latest"
        imagePullPolicy: "Always"
        name: "app-a"
        ports:
        - containerPort: 26160
        livenessProbe:
          tcpSocket:
            port: 26160
          initialDelaySeconds: 10
          periodSeconds: 30
        resources:
          limits:
            cpu: "1"
            memory: "1Gi"
          requests:
            cpu: "1"
            memory: "1Gi"

部署app-a应用灰度版本YAML：

apiVersion: "apps/v1"
kind: "Deployment"
metadata:
  name: "app-a"
namespace: "default"
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      name: "app-a"
  template:
    metadata:
      labels:
        mseCubeMsAutoEnable: "on"
        name: "app-a"
    spec:
      containers:
      - env:
        - name: "MSE_APP_NAME"
          value: "app-a"
	- name: "MSE_SERVICE_TAG"
          value: "gray"
	image: "镜像仓库域名/xxx/app-a:latest"
        imagePullPolicy: "Always"
        name: "app-a"
        ports:
        - containerPort: 26160
        livenessProbe:
          tcpSocket:
            port: 26160
          initialDelaySeconds: 10
          periodSeconds: 30
        resources:
          limits:
            cpu: "1"
            memory: "1Gi"
          requests:
            cpu: "1"
            memory: "1Gi"

部署app-b应用基线版本YAML：

apiVersion: "apps/v1"
kind: "Deployment"
metadata:
  name: "app-b"
namespace: "default"
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      name: "app-b"
  template:
    metadata:
      labels:
        mseCubeMsAutoEnable: "on"
        name: "app-b"
    spec:
      containers:
      - env:
        - name: "MSE_APP_NAME"
          value: "app-b"
	image: "镜像仓库域名/xxx/app-b:latest"
        imagePullPolicy: "Always"
        name: "app-b"
        ports:
        - containerPort: 26160
        livenessProbe:
          tcpSocket:
            port: 26160
          initialDelaySeconds: 10
          periodSeconds: 30
        resources:
          limits:
            cpu: "1"
            memory: "1Gi"
          requests:
            cpu: "1"
            memory: "1Gi"

部署app-b应用灰度版本YAML：

apiVersion: "apps/v1"
kind: "Deployment"
metadata:
  name: "app-b"
namespace: "default"
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      name: "app-b"
  template:
    metadata:
      labels:
        mseCubeMsAutoEnable: "on"
        name: "app-b"
    spec:
      containers:
      - env:
        - name: "MSE_APP_NAME"
          value: "app-b"
	- name: "MSE_SERVICE_TAG"
          value: "gray"
	image: "镜像仓库域名/xxx/app-b:latest"
        imagePullPolicy: "Always"
        name: "app-b"
        ports:
        - containerPort: 26160
        livenessProbe:
          tcpSocket:
            port: 26160
          initialDelaySeconds: 10
          periodSeconds: 30
        resources:
          limits:
            cpu: "1"
            memory: "1Gi"
          requests:
            cpu: "1"
            memory: "1Gi"

部署app-c应用基线版本YAML：

apiVersion: "apps/v1"
kind: "Deployment"
metadata:
  name: "app-c"
namespace: "default"
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      name: "app-c"
  template:
    metadata:
      labels:
        mseCubeMsAutoEnable: "on"
        name: "app-c"
    spec:
      containers:
      - env:
        - name: "MSE_APP_NAME"
          value: "app-c"
	image: "镜像仓库域名/xxx/app-c:latest"
        imagePullPolicy: "Always"
        name: "app-c"
        ports:
        - containerPort: 26160
        livenessProbe:
          tcpSocket:
            port: 26160
          initialDelaySeconds: 10
          periodSeconds: 30
        resources:
          limits:
            cpu: "1"
            memory: "1Gi"
          requests:
            cpu: "1"
            memory: "1Gi"

部署app-c应用灰度版本YAML：

apiVersion: "apps/v1"
kind: "Deployment"
metadata:
  name: "app-c"
namespace: "default"
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      name: "app-c"
  template:
    metadata:
      labels:
        mseCubeMsAutoEnable: "on"
        name: "app-c"
    spec:
      containers:
      - env:
        - name: "MSE_APP_NAME"
          value: "app-c"
	- name: "MSE_SERVICE_TAG"
          value: "gray"
	image: "镜像仓库域名/xxx/app-c:latest"
        imagePullPolicy: "Always"
        name: "app-c"
        ports:
        - containerPort: 26160
        livenessProbe:
          tcpSocket:
            port: 26160
          initialDelaySeconds: 10
          periodSeconds: 30
        resources:
          limits:
            cpu: "1"
            memory: "1Gi"
          requests:
            cpu: "1"
            memory: "1Gi"

在云容器引擎中安装Ingress APISIX

自主安装apisix、apisix-ingress-controller和Dashboard组件。具体安装步骤可参考：Apache APISIX Helm Chart 参考安装。

对app-a进行网络配置

针对入口应用app-a，分别为基线版本和灰度版本配置两个K8s Service，用于Ingress APISIX转发流量。

登录云容器引擎，选择左侧菜单“集群”，再点进目标集群。
在集群管理页面，点击网络->服务。
选择命名空间，点击“新增YAML”，依次创建下面两个YAML资源。

app-a-base-service对应app-a应用的基线版本：

apiVersion: "v1"
kind: "Service"
metadata:
  name: "app-a-base-service"
  namespace: "default"
spec:
  ports:
    - name: "http"
      port: 26160
      protocol: "TCP"
      targetPort: 26160
  selector:
    name: "app-a"

app-a-base-service对应app-a应用的基线版本：

apiVersion: "v1"
kind: "Service"
metadata:
  name: "app-a-gray-service"
  namespace: "default"
spec:
  ports:
    - name: "http"
      port: 26160
      protocol: "TCP"
      targetPort: 26160
  selector:
    name: "app-a-gray"

登录APISIX控制台，点击“上游”，在上游管理页面中点击创建，分别为app-a和app-a-gray配置上游服务，配置详情如下：

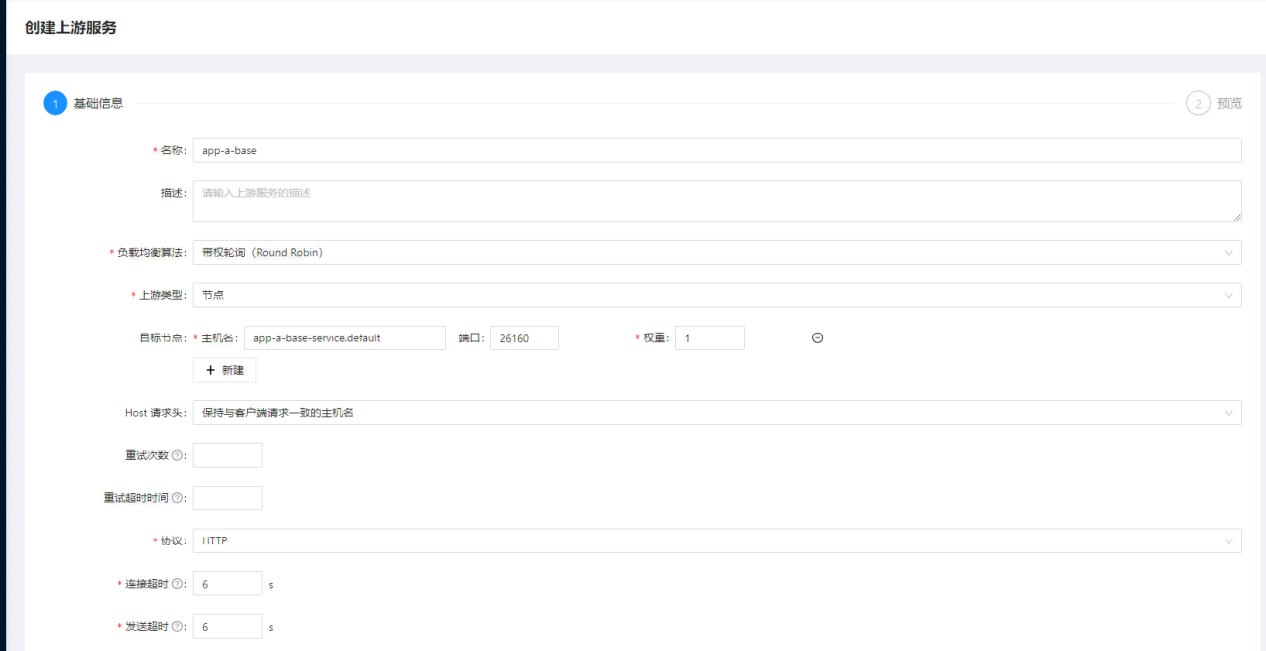

app-a：

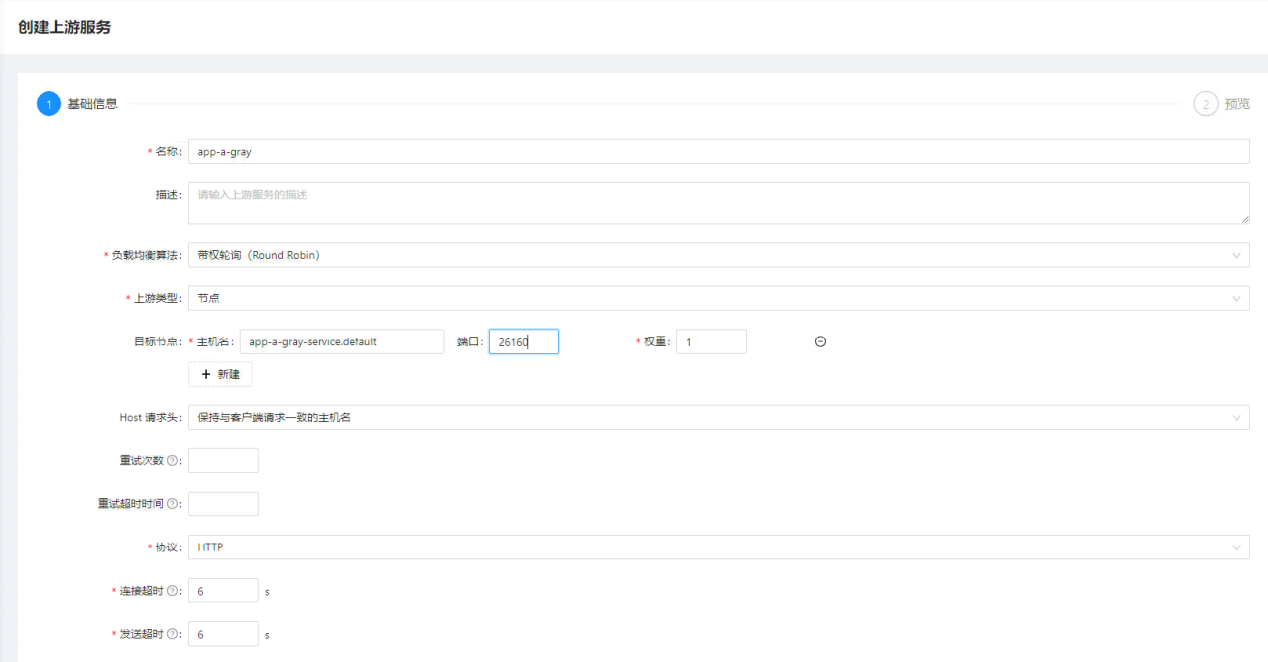

app-a-gray：


创建全链路灰度泳道和泳道组

完成准备工作后，即可在微服务治理中心控制台创建全链路灰度泳道和泳道组。

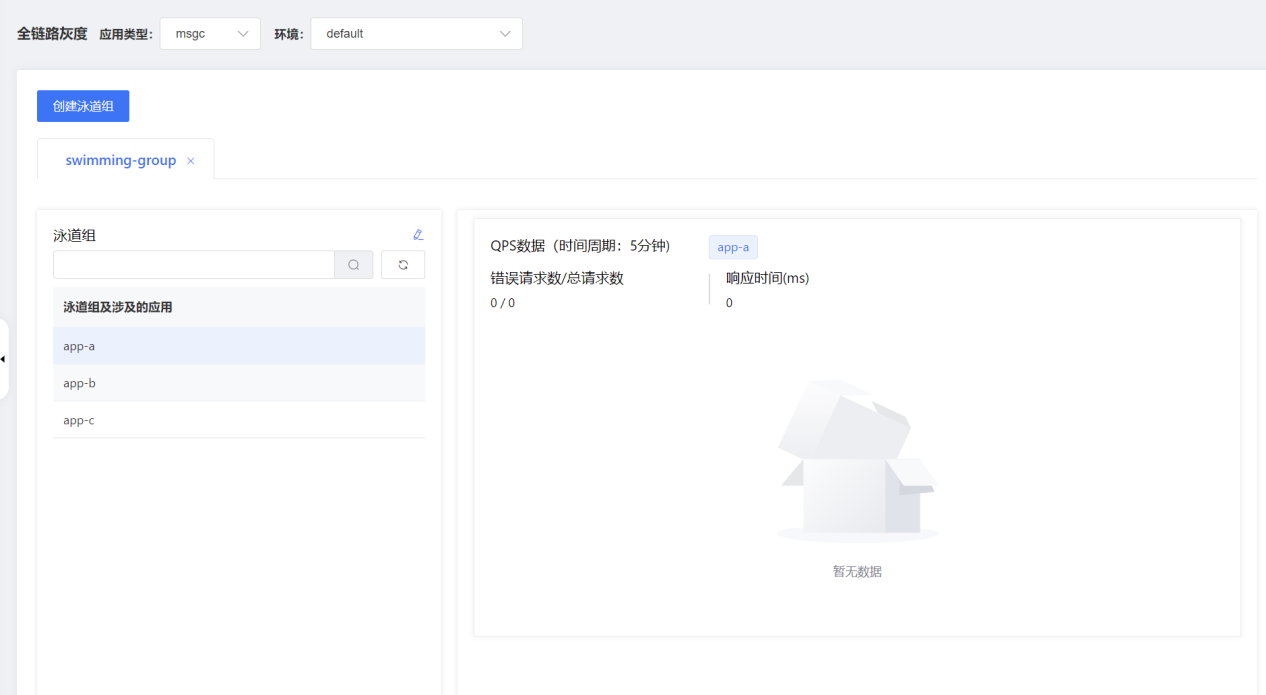

登录微服务治理中心控制台，点击全链路灰度。
在全链路灰度页面点击“创建泳道组及泳道”。
设置泳道组名称，选择入口类型为“Ingress/自建网关”，选择“泳道组涉及所有应用”：app-a、app-b和app-c。

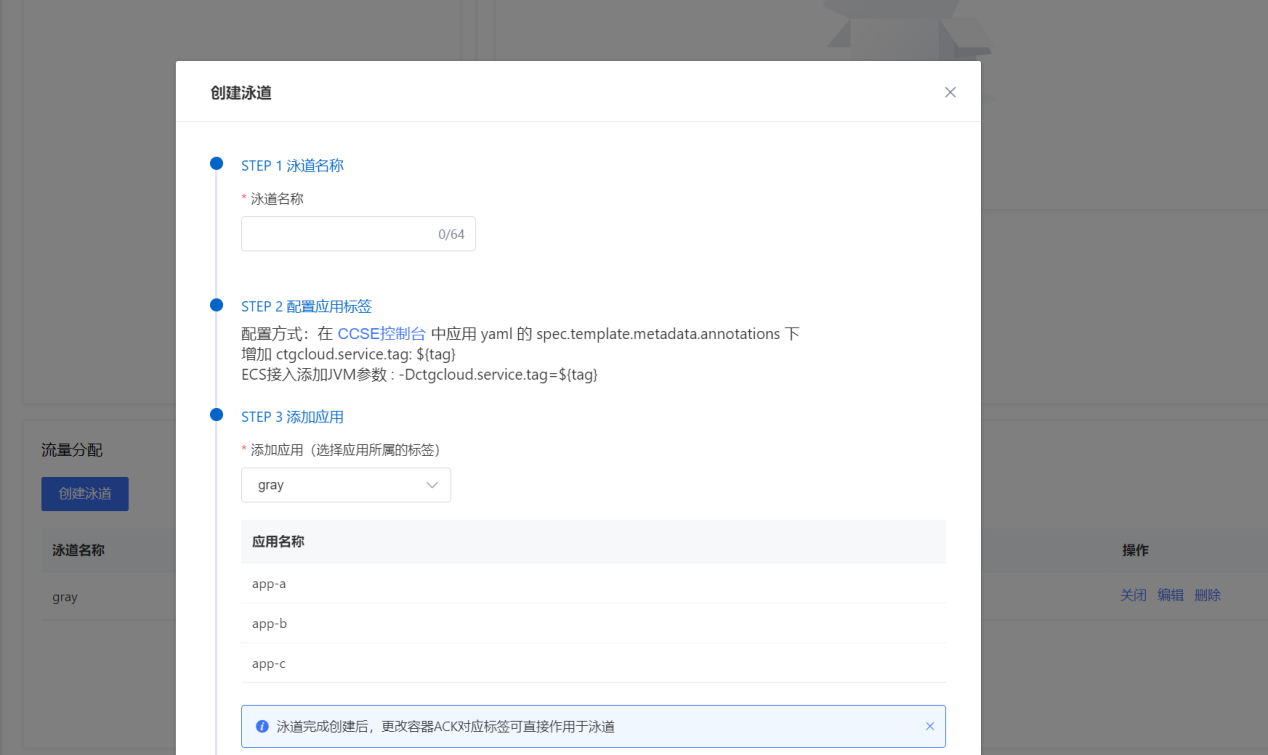

点击创建第一个分流泳道，设置“泳道名称”，选择标签“gray”，点击创建泳道。


通过 APISIX配置路由规则，按照指定请求参数进行路由，实现全链路灰度

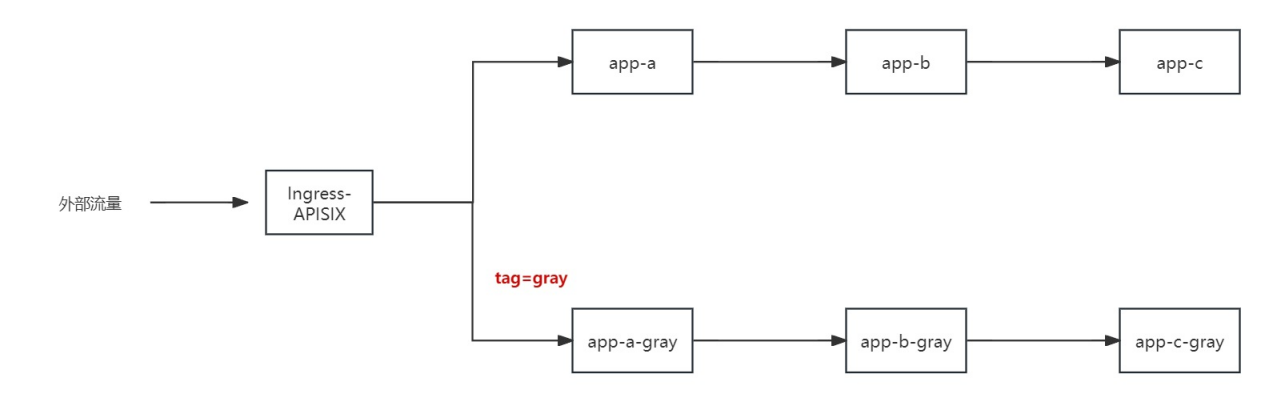

通过在Ingress-APISIX设置路由规则，将请求携带参数tag=gray的流量路由到app-a-gray。根据全链路灰度规则，携带参数tag=gray的请求路径是Ingress-APISIX > app-a-gray > app-b-gray > app-c-gray。


配置APISIX路由规则

登录APISIX控制台，点击左侧菜单“路由”，然后点击“创建”。
在创建路由页面，首先设置路由信息，分别设置app-a-route和app-a-gray-route的路由名称、路由版本和高级匹配条件。

app-a-route：设置路由名称为app-a-route，路由版本1.0.0，设置优先级为0,点击下一步，选择上游服务app-a-base，点击下一步，创建app-a-route路由。

{
  "uri": "/*",
  "name": "app-a-base",
  "methods": [
    "GET",
    "POST",
    "PUT",
    "DELETE",
    "PATCH",
    "HEAD",
    "OPTIONS",
    "CONNECT",
    "TRACE",
    "PURGE"
  ],
  "upstream_id": "49xxxxxxxxxx937",
  "labels": {
    "API_VERSION": "1.0.0"
  },
  "status": 1
}

app-a-gray-route：设置路由名称为app-a-gray-route，路由版本1.0.0，设置优先级为1,创建高级匹配条件，设置规则请求参数tag==gray，点击下一步，选择上游服务app-a-base，点击下一步，创建app-a-route路由。

{
  "uri": "/*",
  "name": "app-a-gray-route",
  "priority": 1,
  "methods": [
    "GET",
    "POST",
    "PUT",
    "DELETE",
    "PATCH",
    "HEAD",
    "OPTIONS",
    "CONNECT",
    "TRACE",
    "PURGE"
  ],
  "vars": [
    [
      "arg_tag",
      "==",
      "gray"
    ]
  ],
  "upstream_id": "498xxxxxxxxxx009",
  "labels": {
    "API_VERSION": "1.0.0"
  },
  "status": 1
}

结果验证

说明：192.168.xx.xx:9080为Ingress-APISIX的ip和端口。

不携带参数访问接口：curl http://192.168.xx.xx:9080/callA，路由到基线环境。

curl http://192.168.xx.xx:9080/callA
a__192.168.xx.xx -> b__192.168.xx.xx -> c__192.168.xx.xx

携带参数访问接口：curl http://192.168.xx.xx:9080/callA?tag=gray，路由到灰度环境。

curl http://192.168.xx.xx:9080/callA?tag=gray
a_gray_192.168.xx.xx -> b_gray_192.168.xx.xx -> c_gray_192.168.xx.xx
