PFC 是一种基于 IEEE 802.1Qbb 标准的流量控制技术，旨在解决以太网中不同优先级流量的拥塞问题，确保关键业务数据的可靠传输。它允许网络设备根据数据包的优先级对流量进行精细控制，避免高优先级流量因低优先级流量造成的拥塞而受到影响。

        优先级流控制（PFC）具有避免全局阻塞、增强网络可靠性等优点，因此在数据中心、企业园区网络、工业互联网、云计算等场景中具有广泛的应用。本文针对某个项目中的PFC功能，对其实现过程中的关键点以及调试进行介绍；

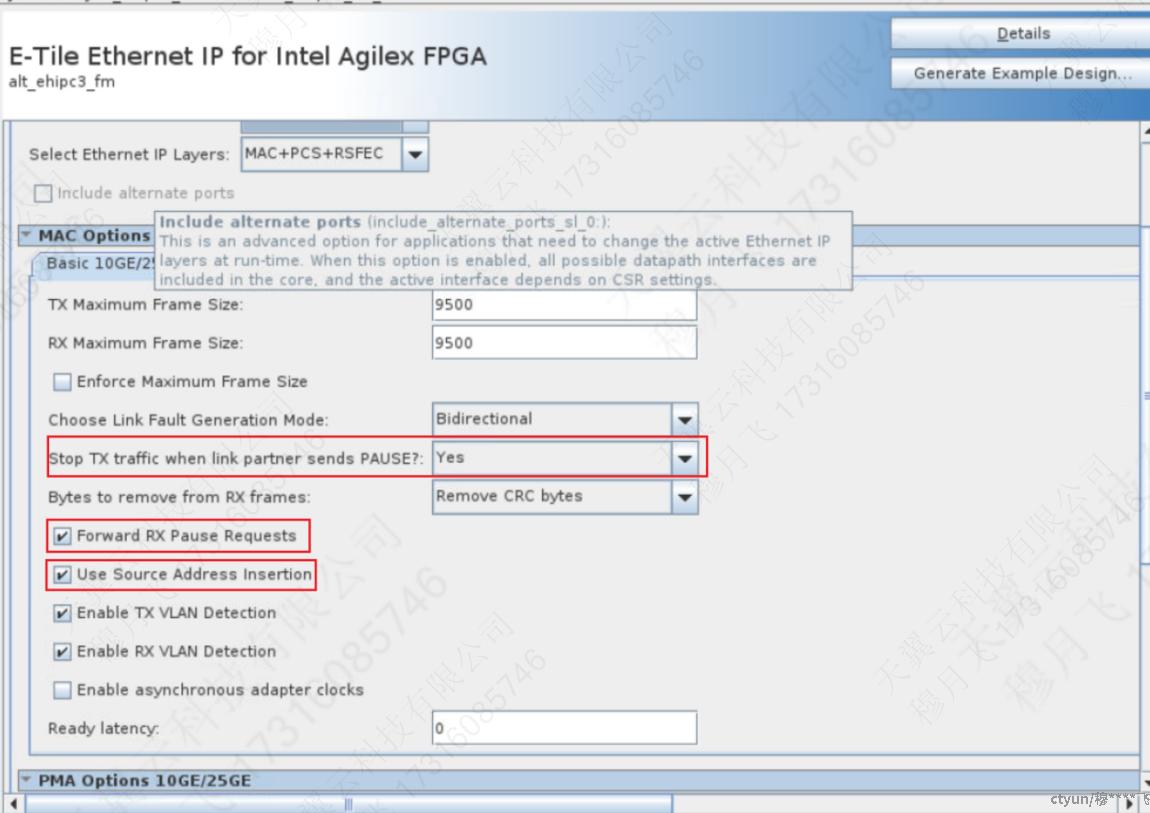

     本次上板测试的PFC功能，是基于intel的ipcore加外围逻辑共同实现的。针对ipcore 设置如下：

除了IP corede 配置，还需要额外的寄存器配置，才能使IPcore  正确的 产生和解析pfc帧；

寄存器配置如下，针对光口mac0 ：

（1）使能TX Pause Ports寄存器 address:bar4 base address + 0x10000+0x1814

配置0xff;  用于使能PFC各端口

（2）使能自动TX Pause 重传 寄存器address:bar4 base address + + 0x10000+0x181C

配置值：0xff，用于使能各pfc_port的 hold off模式，hold off模式用于使能PFC的 hold off计数器，该计数器到达设定的时间，则会重新再次发送PFC帧；

（3）用流控到低4字节目的地址寄存器address:bar4 base address + + 0x10000+0x1834

（4）用流控到高2字节目的地址寄存器address:bar4 base address + + 0x10000+0x1838

（5）用流控到低4字节源地址寄存器address:bar4 base address + + 0x10000+0x183C

（6）用流控到高2字节源地址寄存器address:bar4 base address + + 0x10000+0x1840

注意：（5）、（6）用于配置该光口的源mac地址，读取TX MAC寄存器，要与流控寄存器的MAC一致；

（7）TX流控feature配置寄存器address:bar4 base address + + 0x10000+0x1844

Bit1设置为1；使能发送侧TX MAC 发送PFC帧；

（8）设置8个channel的XOFF等待时间寄存器（该时间到会自动解除XOFF）

address:bar4 base address ++ 0x10000+0x1880~0x189C

PFC pause quanta 0的offset地址0x1880,PFC pause quanta 1的offset地址0x1884,其他以此类推。

即pause quanta , 对于25G来说，1对应8个时钟周期；clk=402MHz;

（9）设置8个channel的PFC HOLD OFF 保持时间寄存器（该时间到，仍然pfc标志为高，会自动再次重发PFC帧）

address:bar4 base address ++ 0x10000+0x18A0~0x18BC

PFC holdoff quanta 0的offset地址0x18A0,PFC holdoff quanta 1的offset地址0x18A4,其他以此类推。

(10)   使能RX  Pause 通道使能寄存器address:bar4 base address + + 0x10000+0x1C14

配置0xff;

(11)   RX侧 低4字节匹配ＭＡＣ地址寄存器address:bar4 base address + + 0x10000+0x1C1C

（12）RX侧 高２字节匹配ＭＡＣ地址寄存器address:bar4 base address + + 0x10000+0x1C20

注意：此处说的是目的地址；有三种可能 a:本侧MAC，b:对端MAC c:固定：01-80-c2-00-00-01；

（13）RX侧流控配置寄存器address:bar4 base address + 0x10000+0x1C24

Bit1设置为1

针对光口mac1，除基地址不同，其余与上述mac0的配置一样；

测试结果：可以正常的进行PFC帧的收发；
