操作场景

如果外部镜像文件大小大于128GB，可以使用快速导入镜像文件功能进行导入。

约束与限制

• 快速导入镜像文件功能仅支持raw和zvhd2格式镜像文件。
• 若镜像文件格式为raw和zvhd2以外的格式，可以使用qemu-img-ctc工具转换镜像格式。
• 镜像文件大小不能超过1TB。

导入方案

请根据您的镜像文件格式来选择合适的导入方案：

1. 若文件格式为 zvhd2 ，则导入方案为：镜像文件优化> 上传至OBS桶 > 在云平台注册
2. 若文件格式为 raw ，则导入方案为：镜像文件优化> 生成镜像文件的位表文件 > 将镜像文件和位表文件一同上传至OBS桶 > 在云平台注册
3. 若文件为zvhd2和raw以外的格式，导入时区分以下两种情况：
   1. 镜像文件优化> 转换镜像文件格式为zvhd2 > 将镜像文件上传至OBS桶 > 在云平台注册
   2. 镜像文件优化> 转换镜像文件格式为raw，并生成镜像文件的位表文件 > 将镜像文件和位表文件一同上传至OBS桶 > 在云平台注册

说明
快速导入也称大文件导入。大文件在导入时依赖延迟加载特性，zvhd2格式已支持该特性；raw格式不支持，需要依赖位表文件，因此在上传时，需要连同位表文件一起上传。
镜像文件优化的指导参考：优化私有镜像（Windows）或者优化私有镜像（Linux），根据镜像文件的操作系统类型来选择。

资源和成本规划

资源	资源说明	成本说明
qemu-img	是一款开源的转换镜像格式的工具。获取方式：https://qemu.weilnetz.de/w64/	免费
qemu-img-ctc	是一款基于开源工具qemu-img 2.3.0版本做的镜像格式转换工具。获取方式：https://ecs-hy.obs.cn-gz1.ctyun.cn/qemu-img-ctc/	免费
CreateMF.jar	是一款生成位表文件的工具。获取方式：https://ecs-hy.obs.cn-gz1.ctyun.cn/CreateMF/	免费

导入流程

本节以外部镜像文件格式为zvhd2和raw以外的场景为例，介绍基于Linux和Windows操作系统环境的完整导入流程。

转换镜像格式时，Linux操作系统可以使用qemu-img-ctc，也可以使用开源工具qemu-img，Windows操作系统仅可使用开源工具qemu-img。

说明
快速导入工具中包含三个子工具，分别实现两项功能：qemu-img-ctc / qemu-img（镜像格式转换）、CreateMF.jar（生成位表文件）。

1. 基于Linux操作系统环境

推荐使用云平台的HCE服务器作为操作的环境，流程如下图所示。

详细操作请参见快速导入镜像文件（基于Linux环境）。

2. 基于Windows操作系统环境

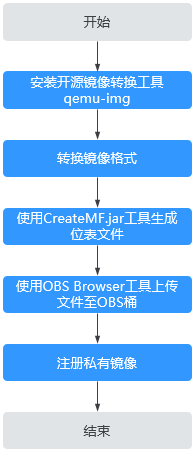

推荐使用Windows系统本地PC作为操作的环境，流程如下图所示。

说明
开源镜像转换工具qemu-img不支持将镜像文件转换为zvhd2格式，因此需要转换为raw格式，再使用CreateMF.jar生成位表文件。

详细操作请参见快速导入镜像文件（基于Windows环境）。

快速导入镜像文件（基于Linux环境）

操作场景

本节指导您基于Linux操作系统环境完成镜像文件快速导入，推荐使用云平台的HCE云服务器作为转换镜像格式和生成位表文件的环境。

Linux操作系统环境下，建议使用qemu-img-ctc工具进行镜像格式转换。

前提条件

1. 已完成镜像文件优化，详细操作请参考优化私有镜像（Windows）或优化私有镜像（Linux）；同时需要确保镜像文件符合Linux 操作系统的镜像文件限制中的限制条件。

说明
请根据镜像文件的操作系统类型来选择所参考内容。

2. 已在管理控制台创建HCE操作系统的弹性云服务器，并确保云服务器已绑定弹性公网IP。
3. 已在管理控制台创建OBS桶。

操作步骤

1. 上传镜像文件至云服务器。

   1. 本地主机为Linux系统：
      通过scp命令将镜像文件上传至云服务器。以将“image01.qcow2”文件上传至云服务器的“/usr/”目录下为例。
      scp /var/image01.qcow2 root@xxx.xxx.xx.xxx:/usr/
      其中，xxx.xxx.xx.xxx为云服务器的弹性公网IP。
   2. 本地主机为Windows系统：
      使用文件传输工具（例如WinSCP）将镜像文件上传至云服务器。

2. 获取镜像转换工具（qemu-img-ctc.rar）和位表文件生成工具（CreateMF.zip），并上传至云服务器，然后解压工具包。

3. 使用qemu-img-ctc工具转换镜像格式。

   1. 进入qemu-img-ctc存放目录，以存放在“/usr/qemu-img-ctc”为例：
      cd /usr/qemu-img-ctc
   2. 执行以下命令修改权限：
      chmod +x qemu-img-ctc
   3. 执行qemu-img-ctc命令将镜像文件转为zvhd2或raw格式（推荐转为zvhd2格式）。
      qemu-img-ctc命令格式：
      ./qemu-img-ctc convert -p -O {目标镜像格式} {待转换镜像文件} {目标镜像文件}
      以将“image01.qcow2”格式文件转换成“image01.zvhd2”格式为例：
      ./qemu-img-ctc convert -p -O zvhd2 image01.qcow2 image01.zvhd2
      若转换后为zvhd2格式文件，请执行步骤5。
      若转换后为raw格式文件，请使用CreateMF.jar工具，生成raw格式镜像文件的位表文件。请执行步骤4。

4. 使用CreateMF.jar工具生成位表文件。

   1. 请确保当前云服务器已安装jdk。
      执行以下命令查看是否已安装jdk：
      source /etc/profile
      java -version
      如果回显信息中显示java版本信息，证明当前云服务器已安装jdk。
   2. 执行以下命令进入CreateMF.jar程序所在的目录。
      cd /usr/CreateMF
   3. 执行以下命令生成位表文件。
      java -jar CreateMF.jar /原raw文件路径 /生成的mf文件路径
      例如：
      java -jar CreateMF.jar image01.raw image01.mf

5. 使用s3cmd工具上传文件至OBS桶。

   1. 安装s3cmd工具。
      若云服务器已安装该工具可跳过此步骤，直接按照步骤b配置s3cmd：

      1. 执行以下命令，安装setuptools。
         yum install python-setuptools
      2. 执行以下命令，安装wget。
         yum install wget
      3. 执行以下命令，获取s3cmd软件包。
         wget https://github.com/s3tools/s3cmd/archive/master.zip
         mv master.zip s3cmd-master.zip
      4. 执行以下命令，安装s3cmd。
         unzip s3cmd-master.zip
         cd s3cmd-master
         python setup.py install

   2. 配置s3cmd工具。
      执行以下命令配置s3cmd工具。

      s3cmd --configure
      Access Key: 输入AK
      Secret Key: 输入SK
      Default Region: 输入所在Region
      S3 Endpoint: 可参考OBS的Endpoint
      DNS-style bucket+hostname:port template for accessing a bucket: 输入带桶名的Server地址，例如mybucket.obs.myclouds.com
      Encryption password: 不填，直接按回车
      Path to GPG program: 不填，直接按回车
      Use HTTPS protocol: 是否使用HTTPS，Yes/No
      HTTP Proxy server name: 代理地址，连接云平台需要连外网（如不需要直接回车）
      HTTP Proxy server port: 代理端口，连接云平台需要连外网（如不需要直接回车）
      Test access with supplied credentials? y
      （如果显示：Success. Your access key and secret key worked fine :-) 则表示连接成功）
      Save settings? y（是否保存配置）


      说明
      配置完成后，信息会保存在用户目录下“/root/.s3cfg”，如果还想修改，可以重新执行s3cmd --configure命令，或者直接编辑.s3cfg文件（执行vi .s3cfg命令进行编辑）。


   3. 使用s3cmd命令上传zvhd2格式镜像文件到OBS桶，或者上传raw格式镜像文件及其位表文件到OBS桶。
      s3cmd put image01.zvhd2 s3://mybucket/

      注意
      .mf位表文件必须和其对应的raw格式镜像文件在同一个OBS桶中。


6. 注册私有镜像。
   您可以通过控制台方式、API接口方式，将转换后的zvhd2或raw文件注册为私有镜像。

   方法一：通过控制台创建私有镜像

   1. 登录IMS控制台。

      1. 登录管理控制台。
      2. 选择“计算 > 镜像服务”。
         进入镜像服务页面。

   2. 单击右上角的“创建私有镜像”。

   3. 在“创建方式”区域，选择镜像的创建方式为“导入私有镜像”。

   4. 在“镜像类型”区域，选择镜像类型为“系统盘镜像”或“数据盘镜像”。

   5. 在“选择镜像文件”区域，从列表中选择存放转换后zvhd2或raw格式镜像文件的桶，再选择转换后的镜像文件。如果是raw格式镜像文件，需要确保同名位表文件已上传。

   6. 勾选快速通道栏的“开启快速通道”，并确认已优化镜像文件，然后勾选“镜像文件准备”栏的内容。

   7. 根据界面提示填写配置信息。
      具体的配置参数说明，请参见通过外部镜像文件创建Linux系统盘镜像。

      注意
      操作系统必须要和镜像文件所含的操作系统一致。
      系统盘大小必须大于镜像文件的大小。
      通过qemu-img-ctc工具可查询镜像文件大小：qemu-img-ctc info test.zvhd2


   方法二：通过API方式创建私有镜像

   您可以通过接口POST /v2/cloudimages/quickimport/action，实现镜像文件快速导入功能。

附录1：qemu-img-ctc常用命令

• 镜像文件格式转换：qemu-img-ctc convert -p -O {目标镜像格式} {待转换镜像文件} {目标镜像文件}
  上述命令中各参数对应的说明如下：
  -p：标识转换的进度条
  -O：（必须是大写）后面的参数为转换出来的镜像格式 + 源镜像文件名称 + 目标镜像文件名称
  示例：将qcow2格式转为zvhd2格式
  qemu-img-ctc convert -p -O zvhd2 test.qcow2 test.zvhd2
• 查询镜像文件信息：qemu-img-ctc info {镜像文件}
  示例：qemu-img-ctc info test.zvhd2
• 查看帮助：qemu-img-ctc -help

附录2：执行qemu-img-ctc常见报错

• 问题描述：
  执行qemu-img-ctc命令时回显信息如下：
  解决方法：
  执行strings /lib64/libc.so.6 | grep GLIBC查看GLIBC版本，若由于版本过低造成，可安装高版本即可。依次执行下述命令：
  wget http://ftp.gnu.org/gnu/glibc/glibc-2.15.tar.gz
  wget http://ftp.gnu.org/gnu/glibc/glibc-ports-2.15.tar.gz
  tar -xvf glibc-2.15.tar.gz
  tar -xvf glibc-ports-2.15.tar.gz
  mv glibc-ports-2.15 glibc-2.15/ports
  mkdir glibc-build-2.15
  cd glibc-build-2.15
  ../glibc-2.15/configure --prefix=/usr --disable-profile --enable-add-ons --with-headers=/usr/include --with-binutils=/usr/bin
  make
  make install

说明
../glibc-2.15/configure --prefix=/usr --disable-profile --enable-add-ons --with-headers=/usr/include --with-binutils=/usr/bin
此命令若报错“configure: error: no acceptable C compiler found in $PATH”，请先执行：yum -y install gcc

• 问题描述：
  执行qemu-img-ctc命令时回显信息如下：

  ./qemu-img-ctc: error while loading shared libraries: libaio.so.1: cannot open shared object file: No such file or directory


  解决方法：请先执行命令yum install libaio

快速导入镜像文件（基于Windows环境）

操作场景

本节指导您基于Windows操作系统环境完成镜像文件快速导入，推荐使用Windows系统本地PC作为转换镜像格式和生成位表文件的环境。

Windows操作系统环境下，必须使用开源qemu-img工具进行镜像格式转换，qemu-img支持vhd、vmdk、qcow2、raw、vhdx、qcow、vdi或qed格式的镜像的相互转换，因此需要转换为raw格式，再使用CreateMF.jar工具生成位表文件。

前提条件

• 已完成镜像文件优化，详细操作请参考优化私有镜像（Windows）或优化私有镜像（Linux）；同时需要确保镜像文件符合Windows操作系统的镜像文件限制中的限制条件。

说明
根据镜像文件的操作系统类型来选择所参考内容。

• 已在管理控制台创建OBS桶，并下载OBS Browser+工具。

操作步骤

1. 安装开源镜像转换工具qemu-img。

2. 通过cmd命令进入qemu-img安装目录，执行qemu-img命令将镜像文件转换为raw格式。
   以将“image.qcow2”格式文件转换成“image.raw”格式为例：
   qemu-img convert -p -O raw image.qcow2 image.raw

3. 使用CreateMF.jar工具生成位表文件。

   1. 获取工具并解压。
      请联系管理员获取工具。
   2. 请确保当前环境已安装jdk。
      可通过CreateMF如下方法验证：
      打开cmd.exe，执行java -version，若显示java版本信息，证明已安装jdk。
   3. 进入.jar程序所在的路径。
      以将CreateMF.jar程序下载到“D:/test”目录为例，执行以下命令进入CreateMF.jar程序所在的路径：
      D:
      cd test
   4. 执行以下命令，生成raw格式镜像文件对应的位表文件。
      java -jar CreateMF.jar D:/image01.raw D:/image01.mf

   注意
   生成的.mf位表文件和raw格式镜像文件必须是相同名称。例如镜像文件名称为：image01.raw，那么生成的位表文件名称为：image01.mf。


4. 使用OBS Browser+工具上传文件至OBS桶。
   必须将raw格式镜像文件及其位表文件上传至同一OBS桶。

5. 注册私有镜像。
   您可以通过控制台方式、API接口方式，将转换后的zvhd2或raw文件注册为私有镜像。

   方法一：通过控制台创建私有镜像

   1. 登录IMS控制台。

      1. 登录管理控制台。
      2. 选择“计算 > 镜像服务”。
         进入镜像服务页面。

   2. 单击右上角的“创建私有镜像”。

   3. 在“创建方式”区域，选择镜像的创建方式为“导入私有镜像”。

   4. 在“镜像类型”区域，选择镜像类型为“系统盘镜像”或“数据盘镜像”。

   5. 镜像源选择“镜像文件”，从列表中选择转换为zvhd2或raw文件的桶，再选择转换后的镜像文件。如果是raw格式镜像文件，需要确保同名位表文件已上传。

   6. 勾选快速通道栏的“开启快速通道”，并确认已优化镜像文件，然后勾选“镜像文件准备”栏的内容。

   7. 根据界面提示填写配置信息。
      具体的配置参数说明，请参见通过外部镜像文件创建Windows系统盘镜像。

   注意
   操作系统必须要和镜像文件所含的操作系统一致。
   系统盘大小必须大于镜像文件的大小。
   通过qemu-img-ctc工具可查询镜像文件大小：
   qemu-img-ctc info test.zvhd2


   方法二：通过API方式创建私有镜像

   您可以通过接口POST /v2/cloudimages/quickimport/action，实现镜像文件快速导入功能。
