您可以参考以下示例，配置连通VPC部分子网网络的对等连接，在VPC路由表中添加的路由目的地址为对端VPC子网网段，此时对等连接两端连通的是VPC内指定子网的资源，示例场景如下表所示。
表-指向VPC子网的对等连接场景说明
| 组网示例 | 场景推荐 | IP类型 | 配置示例 |
|---|---|---|---|
| 两个VPC与一个中心VPC的两个子网对等 | 当您需要一个中心VPC和其他多个VPC之间资源互访，中心VPC部署的资源类型不同，要求其他多个VPC只能访问中心VPC的特定资源，且彼此之间隔离，可以参考本示例规划组网。
| IPv4 | 配置两个VPC与一个中心VPC的两个子网对等 (IPv4) |
| IPv6/IPv4 | 配置两个VPC与一个中心VPC的两个子网对等 (IPv6/IPv4) | ||
| 一个中心VPC与两个VPC的特定子网对等 | 当您需要一个中心VPC和其他多个VPC之间资源互访，中心VPC部署某类公共资源，其他VPC只有特定子网可以访问中心VPC内的资源，且彼此之间隔离，可以参考本示例规划组网。
| IPv4 | 配置一个中心VPC与两个VPC的特定子网对等 (IPv4) |
| 一个中心VPC与两个VPC的重叠子网对等 | 本示例与上面的场景类似，当其他多个VPC和中心VPC对等的子网网段重叠时，可能会导致流量无法被转发到正确的目的地址，请参考本示例规划组网，避免发生该情况。 | IPv4 | 配置一个中心VPC与两个VPC的重叠子网对等 (IPv4) |
配置两个VPC与一个中心VPC的两个子网对等 (IPv4)
本示例中，中心VPC-A拥有两个子网，并分别关联至不同的路由表。在子网Subnet-A01和VPC-B之间创建对等连接Peering-AB，在子网Subnet-A02和VPC-C之间创建对等连接Peering-AC。此处VPC-B和VPC-C网段重叠，由于VPC-A的两个子网关联至不同的路由表，因此对等连接路由不会冲突。

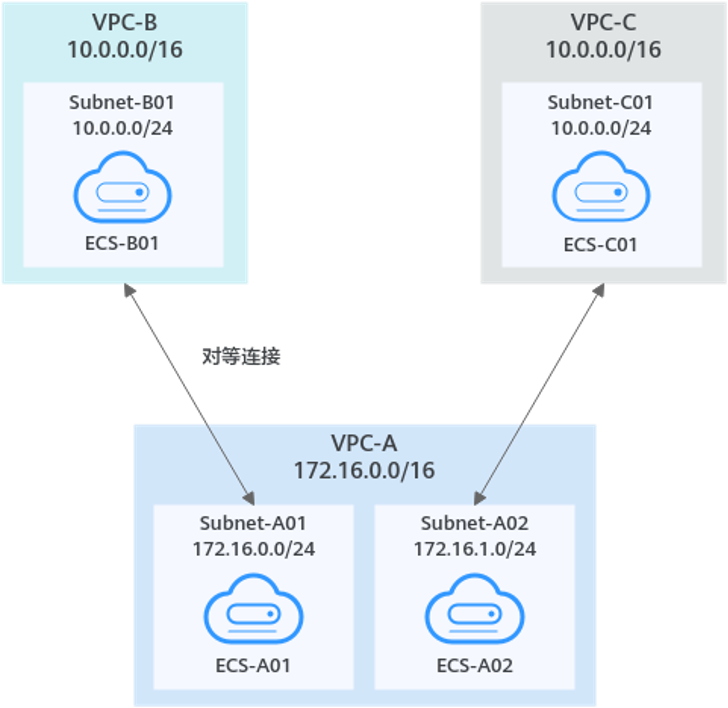

图-两个VPC与一个中心VPC的两个子网对等(IPv4)
资源规划详情和对等连接关系，请参见下表。
表-资源规划详情-两个VPC与一个中心VPC的两个子网对等(IPv4)
| VPC名称 | VPC网段 | 子网名称 | 子网网段 | 关联VPC路由表 | ECS名称 | 安全组 | 私有IP地址 |
|---|---|---|---|---|---|---|---|
| VPC-A | 172.16.0.0/16 | Subnet-A01 | 172.16.0.0/24 | rtb-VPC-A01 | ECS-A01 | sg-web：通用Web服务器 | 172.16.0.111 |
| Subnet-A02 | 172.16.1.0/24 | rtb-VPC-A02 | ECS-A02 | 172.16.1.91 | |||
| VPC-B | 10.0.0.0/16 | Subnet-B01 | 10.0.0.0/24 | rtb-VPC-B | ECS-B01 | 10.0.0.139 | |
| VPC-C | 10.0.0.0/16 | Subnet-C01 | 10.0.0.0/24 | rtb-VPC-C | ECS-C01 | 10.0.0.71 |
说明
VPC-A有两张路由表，分别关联不同的子网，路由表rtb-VPC-A01关联子网Subnet-A01，路由表子网rtb-VPC-A02关联子网Subnet-A02，两个子网间可正常通信。
表-对等连接关系说明-两个VPC与一个中心VPC的两个子网对等(IPv4)
| VPC对等关系 | 对等连接名称 | 本端VPC | 对端VPC |
|---|---|---|---|
| VPC-A的子网Subnet-A01和VPC-B对等 | Peering-AB | VPC-A | VPC-B |
| VPC-A的子网Subnet-A02和VPC-C对等 | Peering-AC | VPC-A | VPC-C |
对等连接创建完成后，您需要在本端和对端VPC路由表中，添加以下路由：
表-VPC路由表配置说明-两个VPC与一个中心VPC的两个子网对等(IPv4)
| 路由表 | 目的地址 | 下一跳 | 路由类型 | 路由说明 |
|---|---|---|---|---|
| rtb-VPC-A01 | 172.16.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 172.16.1.0/24 | Local | 系统路由 | ||
| 10.0.0.0/16 (VPC-B) | Peering-AB | 自定义 | 在VPC-A的路由表rtb-VPC-A01中，添加目的地址为VPC-B网段，下一跳指向Peering-AB的路由。 | |
| rtb-VPC-A02 | 172.16.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 172.16.1.0/24 | Local | 系统路由 | ||
| 10.0.0.0/16 (VPC-C) | Peering-AC | 自定义 | 在VPC-A的路由表rtb-VPC-A02中，添加目的地址为VPC-C网段，下一跳指向Peering-AC的路由。 | |
| rtb-VPC-B | 10.0.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 172.16.0.0/24 (Subnet-A01) | Peering-AB | 自定义 | 在VPC-B的路由表中，添加目的地址为Subnet-A01的网段，下一跳指向Peering-AB的路由。 | |
| rtb-VPC-C | 10.0.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 172.16.1.0/24 (Subnet-A02) | Peering-AC | 自定义 | 在VPC-C的路由表中，添加目的地址为Subnet-A02的网段，下一跳指向Peering-AC的路由。 |
配置两个VPC与一个中心VPC的两个子网对等 (IPv6/IPv4)
本示例中，中心VPC-A拥有两个子网，并分别关联至不同的路由表。在子网Subnet-A01和VPC-B之间创建对等连接Peering-AB，用于IPv6通信。在子网Subnet-A02和VPC-C之间创建对等连接Peering-AC，用于IPv4通信。此处VPC-B和VPC-C网段重叠，由于VPC-A的两个子网关联至不同的路由表，因此对等连接路由不会冲突。

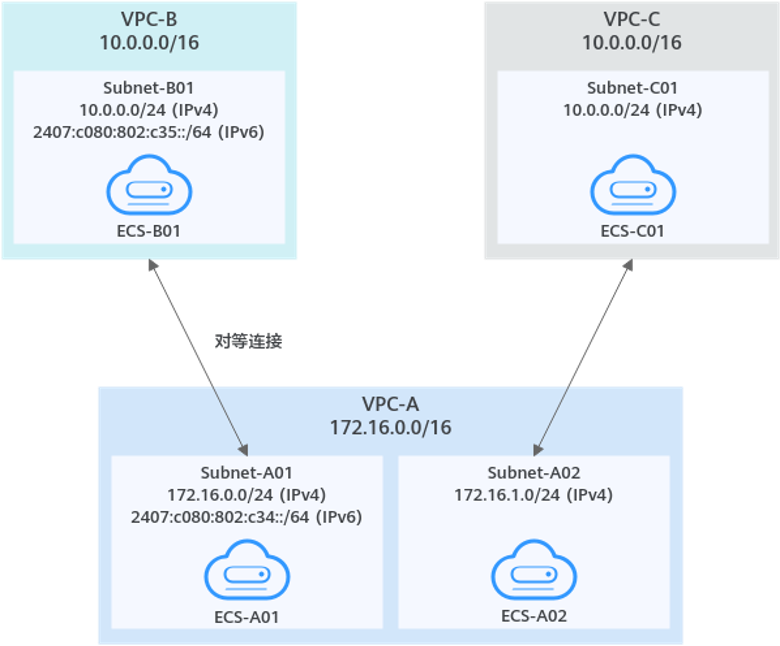

图-两个VPC与一个中心VPC的两个子网对等(IPv6/IPv4)
资源规划详情和对等连接关系，请参见下表。
表-资源规划详情-两个VPC与一个中心VPC的两个子网对等(IPv6/IPv4)
| VPC名称 | VPC网段 | 子网名称 | 子网网段 | 关联VPC路由表 | ECS名称 | 安全组 | 私有IP地址 |
|---|---|---|---|---|---|---|---|
| VPC-A | 172.16.0.0/16 | Subnet-A01 | IPv4: 172.16.0.0/24 IPv6: 2407:c080:802:c34::/64 | rtb-VPC-A01 | ECS-A01 | sg-web：通用Web服务器 | IPv4: 172.16.0.111 IPv6: 2407:c080:802:c34:a925:f12e:cfa0:8edb |
| Subnet-A02 | 172.16.1.0/24 | rtb-VPC-A02 | ECS-A02 | 172.16.1.91 | |||
| VPC-B | 10.0.0.0/16 | Subnet-B01 | IPv4: 10.0.0.0/24 IPv6: 2407:c080:802:c35::/64 | rtb-VPC-B | ECS-B01 | IPv4: 10.0.0.139 IPv6: 2407:c080:802:c35:493:33f4:4531:5162 | |
| VPC-C | 10.0.0.0/16 | Subnet-C01 | 10.0.0.0/24 | rtb-VPC-C | ECS-C01 | 10.0.0.71 |
说明
VPC-A有两张路由表，分别关联不同的子网，路由表rtb-VPC-A01关联子网Subnet-A01，路由表子网rtb-VPC-A02关联子网Subnet-A02，两个子网间可正常通信。
表-对等连接关系说明-两个VPC与一个中心VPC的两个子网对等(IPv6/IPv4)
| VPC对等关系 | 对等连接名称 | 本端VPC | 对端VPC |
|---|---|---|---|
| VPC-A的子网Subnet-A01和VPC-B对等(IPv6) | Peering-AB | VPC-A | VPC-B |
| VPC-A的子网Subnet-A02和VPC-C对等(IPv4) | Peering-AC | VPC-A | VPC-C |
对等连接创建完成后，您需要在本端和对端VPC路由表中，添加以下路由：
表-VPC路由表配置说明-两个VPC与一个中心VPC的两个子网对等(IPv6/IPv4)
| 路由表 | 目的地址 | 下一跳 | 路由类型 | 路由说明 |
|---|---|---|---|---|
| rtb-VPC-A01 | 172.16.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 2407:c080:802:c34::/64 | Local | 系统路由 | ||
| 172.16.1.0/24 | Local | 系统路由 | ||
| 10.0.0.0/16 (VPC-B) | Peering-AB | 自定义 | 在VPC-A的路由表rtb-VPC-A01中，添加目的地址为VPC-B网段，下一跳指向Peering-AB的路由，用于IPv4通信。 | |
| 2407:c080:802:c35::/64 (Subnet-B01) | Peering-AB | 自定义 | 在VPC-A的路由表rtb-VPC-A01中，添加目的地址为子网Subnet-B01的IPv6网段，下一跳指向Peering-AB的路由，用于IPv6通信。 | |
| rtb-VPC-A02 | 172.16.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 2407:c080:802:c34::/64 | Local | 系统路由 | ||
| 172.16.1.0/24 | Local | 系统路由 | ||
| 10.0.0.0/16 (VPC-C) | Peering-AC | 自定义 | 在VPC-A的路由表rtb-VPC-A02中，添加目的地址为VPC-C网段，下一跳指向Peering-AC的路由，用于IPv4通信。 | |
| rtb-VPC-B | 10.0.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 2407:c080:802:c35::/64 | Local | 系统路由 | ||
| 172.16.0.0/24 (Subnet-A01) | Peering-AB | 自定义 | 在VPC-B的路由表中，添加目的地址为Subnet-A01的网段，下一跳指向Peering-AB的路由，用于IPv4通信。 | |
| 2407:c080:802:c34::/64 (Subnet-A01) | Peering-AB | 自定义 | 在VPC-B的路由表中，添加目的地址为子网Subnet-A01的IPv6网段，下一跳指向Peering-AB的路由，用于IPv6通信。 | |
| rtb-VPC-C | 10.0.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 172.16.1.0/24 (Subnet-A02) | Peering-AC | 自定义 | 在VPC-C的路由表中，添加目的地址为子网Subnet-A02的网段，下一跳指向Peering-AC的路由，用于IPv4通信。 |
配置一个中心VPC与两个VPC的特定子网对等 (IPv4)
本示例中，在中心VPC-A和Subnet-B01之间创建对等连接Peering-AB，在中心VPC-A和Subnet-C02之间创建对等连接Peering-AC。此处VPC-B和VPC-C的VPC网段重叠，但是Subnet-B01和Subnet-C02子网网段不重叠，不会造成路由冲突。

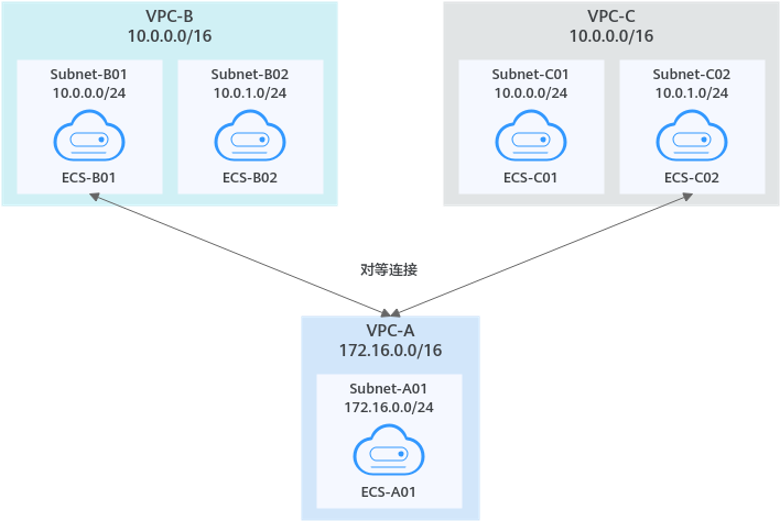

图-一个中心VPC与两个VPC的特定子网对等(IPv4)
资源规划详情和对等连接关系，请参见下表。
表-资源规划详情-一个中心VPC与两个VPC的特定子网对等(IPv4)
| VPC名称 | VPC网段 | 子网名称 | 子网网段 | 关联VPC路由表 | ECS名称 | 安全组 | 私有IP地址 |
|---|---|---|---|---|---|---|---|
| VPC-A | 172.16.0.0/16 | Subnet-A01 | 172.16.0.0/24 | rtb-VPC-A | ECS-A01 | sg-web：通用Web服务器 | 172.16.0.111 |
| VPC-B | 10.0.0.0/16 | Subnet-B01 | 10.0.0.0/24 | rtb-VPC-B | ECS-B01 | 10.0.0.139 | |
| Subnet-B02 | 10.0.1.0/24 | rtb-VPC-B | ECS-B02 | 10.0.1.167 | |||
| VPC-C | 10.0.0.0/16 | Subnet-C01 | 10.0.0.0/24 | rtb-VPC-C | ECS-C01 | 10.0.0.71 | |
| Subnet-C02 | 10.0.1.0/24 | rtb-VPC-C | ECS-C02 | 10.0.1.116 |
表-对等连接关系说明-一个中心VPC与两个VPC的特定子网对等(IPv4)
| VPC对等关系 | 对等连接名称 | 本端VPC | 对端VPC |
|---|---|---|---|
| VPC-A和VPC-B的子网Subnet-B01对等 | Peering-AB | VPC-A | VPC-B |
| VPC-A和VPC-C的子网Subnet-C02对等 | Peering-AC | VPC-A | VPC-C |
对等连接创建完成后，您需要在本端和对端VPC路由表中，添加以下路由：
表-VPC路由表配置说明-一个中心VPC与两个VPC的特定子网对等(IPv4)
| 路由表 | 目的地址 | 下一跳 | 路由类型 | 路由说明 |
|---|---|---|---|---|
| rtb-VPC-A | 172.16.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 10.0.0.0/24 (Subnet-B01) | Peering-AB | 自定义 | 在VPC-A的路由表中，添加目的地址为Subnet-B01的网段，下一跳指向Peering-AB的路由。 | |
| 10.0.1.0/24 (Subnet-C02) | Peering-AC | 自定义 | 在VPC-A的路由表中，添加目的地址为Subnet-C02的网段，下一跳指向Peering-AC的路由。 | |
| rtb-VPC-B | 10.0.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 10.0.1.0/24 | Local | 系统路由 | ||
| 172.16.0.0/16 (VPC-A) | Peering-AB | 自定义 | 在VPC-B的路由表中，添加目的地址为VPC-A的网段，下一跳指向Peering-AB的路由。 | |
| rtb-VPC-C | 10.0.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 10.0.1.0/24 | Local | 系统路由 | ||
| 172.16.0.0/16 (VPC-A) | Peering-AC | 自定义 | 在VPC-C的路由表中，添加目的地址为VPC-A的网段，下一跳指向Peering-AC的路由。 |
配置一个中心VPC与两个VPC的重叠子网对等 (IPv4)
如果同一个VPC要与多个网段重叠的VPC子网创建对等连接，那么配置路由的时候，请确保路由的目的地址不会出现冲突，并且流量可以正确的转发。
在本示例中，在中心VPC-A和Subnet-B02之间创建对等连接Peering-AB，在中心VPC-A和Subnet-C02之间创建对等连接Peering-AC。此处Subnet-B02和Subnet-C02子网网段重叠，并且云服务器ECS-B02私有IP地址和ECS-C02的私有IP地址一样，均为10.0.1.167/32。

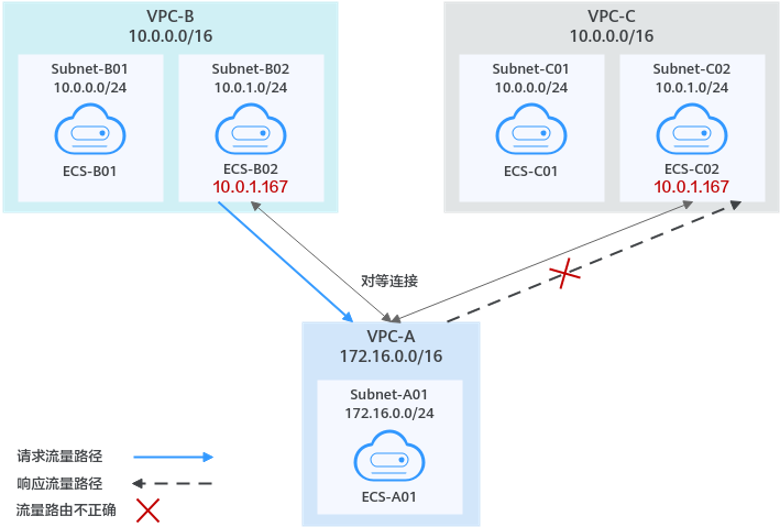

图-一个中心VPC与两个VPC的重叠子网对等(IPv4)
资源规划详情和对等连接关系，请参见下表。
表-资源规划详情-一个中心VPC与两个VPC的重叠子网对等(IPv4)
| VPC名称 | VPC网段 | 子网名称 | 子网网段 | 关联VPC路由表 | ECS名称 | 安全组 | 私有IP地址 |
|---|---|---|---|---|---|---|---|
| VPC-A | 172.16.0.0/16 | Subnet-A01 | 172.16.0.0/24 | rtb-VPC-A | ECS-A01 | sg-web：通用Web服务器 | 172.16.0.111 |
| VPC-B | 10.0.0.0/16 | Subnet-B01 | 10.0.0.0/24 | rtb-VPC-B | ECS-B01 | 10.0.0.139 | |
| Subnet-B02 | 10.0.1.0/24 | rtb-VPC-B | ECS-B02 | 10.0.1.167 | |||
| VPC-C | 10.0.0.0/16 | Subnet-C01 | 10.0.0.0/24 | rtb-VPC-C | ECS-C01 | 10.0.0.71 | |
| Subnet-C02 | 10.0.1.0/24 | rtb-VPC-C | ECS-C02 | 10.0.1.167 |
表-对等连接关系说明-一个中心VPC与两个VPC的重叠子网对等(IPv4)
| VPC对等关系 | 对等连接名称 | 本端VPC | 对端VPC |
|---|---|---|---|
| VPC-A和VPC-B的子网Subnet-B02对等 | Peering-AB | VPC-A | VPC-B |
| VPC-A和VPC-C的子网Subnet-C02对等 | Peering-AC | VPC-A | VPC-C |
对等连接创建完成后，您在本端和对端VPC路由表中，如果按照下表添加路由，那么会导致响应流量无法正确返回，具体说明如下：
VPC-B子网Subnet-B02中的云服务器ECS-B02向VPC-A发送请求流量，通过rtb-VPC-B路由表中Peering-AB对应的路由将流量转发到VPC-A。
VPC-A收到来自云服务器ECS-B02的请求流量，期望的结果是将响应流量返回到ECS-B02。但是在rtb-VPC-A路由表中，目的地址为10.0.1.167/32时，只能匹配到Peering-AC的路由，因此响应流量被错误的返回到VPC-C。
此时VPC-C的子网Subnet-C02中存在云服务器ECS-C02，与ECS-B02私有IP地址相同，均为10.0.1.167/32，则响应流量最终错误的返回到ECS-C02，ECS-B02无法收到响应流量。
表-VPC路由表配置说明-一个中心VPC与两个VPC的重叠子网对等(IPv4)
| 路由表 | 目的地址 | 下一跳 | 路由类型 | 路由说明 |
|---|---|---|---|---|
| rtb-VPC-A | 172.16.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 10.0.1.0/24 (Subnet-C02) | Peering-AC | 自定义 | 在VPC-A的路由表中，添加目的地址为Subnet-C02的网段，下一跳指向Peering-AC的路由。 | |
| rtb-VPC-B | 10.0.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 10.0.1.0/24 | Local | 系统路由 | ||
| 172.16.0.0/16 (VPC-A) | Peering-AB | 自定义 | 在VPC-B的路由表中，添加目的地址为VPC-A的网段，下一跳指向Peering-AB的路由。 | |
| rtb-VPC-C | 10.0.0.0/24 | Local | 系统路由 | Local路由是系统自动添加的，用于VPC内部通信。 |
| 10.0.1.0/24 | Local | 系统路由 | ||
| 172.16.0.0/16 (VPC-A) | Peering-AC | 自定义 | 在VPC-C的路由表中，添加目的地址为VPC-A的网段，下一跳指向Peering-AC的路由。 |
对于存在重叠子网的情况，为了避免流量被错误转发，路由配置建议如下：
建议1：在rtb-VPC-A路由表中，添加下一跳为Peering-AB的路由，目的地址为ECS-B02的私有IP地址。这样遵循路由的最长匹配原则，会优先匹配10.0.1.167/32这条路由，确保VPC-A会将响应流量送达ECS-B02。关于更多指向ECS的对等连接配置，请参见“连通VPC内ECS网络的对等连接配置示例”。
表-VPC路由表配置-建议1
路由表 目的地址 下一跳 路由类型 路由说明 rtb-VPC-A 172.16.0.0/24 Local 系统路由 Local路由是系统自动添加的，用于VPC内部通信。 10.0.1.167/32 (ECS-B02) Peering-AB 自定义 在VPC-A的路由表中，添加目的地址为ECS-B02的私有IP地址，下一跳指向Peering-AB的路由。 10.0.1.0/24 (Subnet-C02) Peering-AC 自定义 在VPC-A的路由表中，添加目的地址为Subnet-C02的网段，下一跳指向Peering-AC的路由。 建议2：在rtb-VPC-A路由表中，需要将Peering-AC的路由目的地址由Subnet-C02的网段改为Subnet-C01网段。然后添加下一跳为Peering-AB的路由，目的地址为Subnet-B02，确保VPC-A可以将响应流量返回到VPC-B的子网Subnet-B02。
表-VPC路由表配置-建议2
路由表 目的地址 下一跳 路由类型 路由说明 rtb-VPC-A 172.16.0.0/24 Local 系统路由 Local路由是系统自动添加的，用于VPC内部通信。 10.0.1.0/24 (Subnet-B02) Peering-AB 自定义 在VPC-A的路由表中，添加目的地址为Subnet-B02的网段，下一跳指向Peering-AB的路由。 10.0.0.0/24 (Subnet-C01) Peering-AC 自定义 在VPC-A的路由表中，添加目的地址为Subnet-C01的网段，下一跳指向Peering-AC的路由。
