在[创建守护进程集(DaemonSet)中讲到使用nodeSelector选择Pod要部署的节点，其实Kubernetes还支持更精细、更灵活的调度机制，那就是亲和（affinity）与反亲和（anti-affinity）调度。
Kubernetes支持节点和Pod两个层级的亲和与反亲和。通过配置亲和与反亲和规则，可以允许您指定硬性限制或者偏好，例如将前台Pod和后台Pod部署在一起、某类应用部署到某些特定的节点、不同应用部署到不同的节点等等。
节点亲和（nodeAffinity）
亲和性规则的基础是标签，先来看一下集群中节点上有些什么标签。
$ kubectl describe node 192.168.0.212
Name: 192.168.0.212
Roles: <none>
Labels: beta.kubernetes.io/arch=amd64
beta.kubernetes.io/os=linux
failure-domain.beta.kubernetes.io/is-baremetal=false
failure-domain.beta.kubernetes.io/region=******
failure-domain.beta.kubernetes.io/zone=******
kubernetes.io/arch=amd64
kubernetes.io/availablezone=******
kubernetes.io/eniquota=12
kubernetes.io/hostname=192.168.0.212
kubernetes.io/os=linux
node.kubernetes.io/subnetid=fd43acad-33e7-48b2-a85a-24833f362e0e
os.architecture=amd64
os.name=EulerOS_2.0_SP5
os.version=3.10.0-862.14.1.5.h328.eulerosv2r7.x86_64
这些标签都是在创建节点的时候CCE会自动添加上的，下面介绍几个在调度中会用到比较多的标签。
- failure-domain.beta.kubernetes.io/region：表示节点所在的区域。
- failure-domain.beta.kubernetes.io/zone：表示节点所在的可用区（availability zone）。
- kubernetes.io/hostname：节点的hostname。
在DaemonSet中介绍了nodeSelector，通过nodeSelector可以让Pod只部署在具有特定标签的节点上。如下所示，Pod只会部署在拥有gpu=true这个标签的节点上。
apiVersion: v1
kind: Pod
metadata:
name: nginx
spec:
nodeSelector: # 节点选择，当节点拥有gpu=true标签时才在节点上创建Pod
gpu: true
...
通过节点亲和性规则配置，也可以做到同样的事情，如下所示。
apiVersion: apps/v1
kind: Deployment
metadata:
name: gpu
labels:
app: gpu
spec:
selector:
matchLabels:
app: gpu
replicas: 3
template:
metadata:
labels:
app: gpu
spec:
containers:
- image: nginx:alpine
name: gpu
resources:
requests:
cpu: 100m
memory: 200Mi
limits:
cpu: 100m
memory: 200Mi
imagePullSecrets:
- name: default-secret
affinity:
nodeAffinity:
requiredDuringSchedulingIgnoredDuringExecution:
nodeSelectorTerms:
- matchExpressions:
- key: gpu
operator: In
values:
- "true"
看起来这要复杂很多，但这种方式可以得到更强的表达能力，后面会进一步介绍。
这里affinity表示亲和，nodeAffinity表示节点亲和，requiredDuringSchedulingIgnoredDuringExecution非常长，不过可以将这个分作两段来看：
- 前半段requiredDuringScheduling表示下面定义的规则必须强制满足（require）才会调度Pod到节点上。
- 后半段IgnoredDuringExecution表示已经在节点上运行的Pod不需要满足下面定义的规则，即去除节点上的某个标签，那些需要节点包含该标签的Pod不会被重新调度。
另外操作符operator的值为In，表示标签值需要在values的列表中，其他operator取值如下。
- NotIn：标签的值不在某个列表中
- Exists：某个标签存在
- DoesNotExist：某个标签不存在
- Gt：标签的值大于某个值（字符串比较）
- Lt：标签的值小于某个值（字符串比较）
需要说明的是并没有nodeAntiAffinity（节点反亲和），因为NotIn和DoesNotExist可以提供相同的功能。
下面来验证这段规则是否生效，假设某集群有如下三个节点。
$ kubectl get node
NAME STATUS ROLES AGE VERSION
192.168.0.212 Ready <none> 13m v1.15.6-r1-20.3.0.2.B001-15.30.2
192.168.0.94 Ready <none> 13m v1.15.6-r1-20.3.0.2.B001-15.30.2
192.168.0.97 Ready <none> 13m v1.15.6-r1-20.3.0.2.B001-15.30.2
首先给192.168.0.212这个节点打上gpu=true的标签。
$ kubectl label node 192.168.0.212 gpu=true
node/192.168.0.212 labeled
$ kubectl get node -L gpu
NAME STATUS ROLES AGE VERSION GPU
192.168.0.212 Ready <none> 13m v1.15.6-r1-20.3.0.2.B001-15.30.2 true
192.168.0.94 Ready <none> 13m v1.15.6-r1-20.3.0.2.B001-15.30.2
192.168.0.97 Ready <none> 13m v1.15.6-r1-20.3.0.2.B001-15.30.2
创建这个Deployment，可以发现所有的Pod都部署在了192.168.0.212这个节点上。
$ kubectl create -f affinity.yaml
deployment.apps/gpu created
$ kubectl get pod -o wide
NAME READY STATUS RESTARTS AGE IP NODE
gpu-6df65c44cf-42xw4 1/1 Running 0 15s 172.16.0.37 192.168.0.212
gpu-6df65c44cf-jzjvs 1/1 Running 0 15s 172.16.0.36 192.168.0.212
gpu-6df65c44cf-zv5cl 1/1 Running 0 15s 172.16.0.38 192.168.0.212
节点优先选择规则
上面讲的requiredDuringSchedulingIgnoredDuringExecution是一种强制选择的规则，节点亲和还有一种优先选择规则，即preferredDuringSchedulingIgnoredDuringExecution，表示会根据规则优先选择哪些节点。
为演示这个效果，先为上面的集群添加一个SAS磁盘的节点，并打上DISK=SAS的标签，为另外三个节点打上DISK=SSD的标签。
$ kubectl get node -L DISK,gpu
NAME STATUS ROLES AGE VERSION DISK GPU
192.168.0.100 Ready <none> 7h23m v1.15.6-r1-20.3.0.2.B001-15.30.2 SAS
192.168.0.212 Ready <none> 8h v1.15.6-r1-20.3.0.2.B001-15.30.2 SSD true
192.168.0.94 Ready <none> 8h v1.15.6-r1-20.3.0.2.B001-15.30.2 SSD
192.168.0.97 Ready <none> 8h v1.15.6-r1-20.3.0.2.B001-15.30.2 SSD
下面定义一个Deployment，要求Pod优先部署在SSD磁盘的节点上，可以像下面这样定义，使用preferredDuringSchedulingIgnoredDuringExecution规则，给SSD设置权重（weight）为80，而gpu=true权重为20，这样Pod就优先部署在SSD的节点上。
apiVersion: apps/v1
kind: Deployment
metadata:
name: gpu
labels:
app: gpu
spec:
selector:
matchLabels:
app: gpu
replicas: 10
template:
metadata:
labels:
app: gpu
spec:
containers:
- image: nginx:alpine
name: gpu
resources:
requests:
cpu: 100m
memory: 200Mi
limits:
cpu: 100m
memory: 200Mi
imagePullSecrets:
- name: default-secret
affinity:
nodeAffinity:
preferredDuringSchedulingIgnoredDuringExecution:
- weight: 80
preference:
matchExpressions:
- key: DISK
operator: In
values:
- SSD
- weight: 20
preference:
matchExpressions:
- key: gpu
operator: In
values:
- "true"
来看实际部署后的情况，可以看到部署到192.168.0.212（标签为DISK=SSD、gpu=true）这个节点上的Pod有5个，192.168.0.97（标签为DISK=SSD）上有3个，而192.168.0.100（标签为DISK=SAS）上只有2个。
这里您看到Pod并没有调度到192.168.0.94（标签为DISK=SSD）这个节点上，这是因为这个节点上部署了很多其他Pod，资源使用较多，所以并没有往这个节点上调度，这也侧面说明preferredDuringSchedulingIgnoredDuringExecution是优先规则，而不是强制规则。
$ kubectl create -f affinity2.yaml
deployment.apps/gpu created
$ kubectl get po -o wide
NAME READY STATUS RESTARTS AGE IP NODE
gpu-585455d466-5bmcz 1/1 Running 0 2m29s 172.16.0.44 192.168.0.212
gpu-585455d466-cg2l6 1/1 Running 0 2m29s 172.16.0.63 192.168.0.97
gpu-585455d466-f2bt2 1/1 Running 0 2m29s 172.16.0.79 192.168.0.100
gpu-585455d466-hdb5n 1/1 Running 0 2m29s 172.16.0.42 192.168.0.212
gpu-585455d466-hkgvz 1/1 Running 0 2m29s 172.16.0.43 192.168.0.212
gpu-585455d466-mngvn 1/1 Running 0 2m29s 172.16.0.48 192.168.0.97
gpu-585455d466-s26qs 1/1 Running 0 2m29s 172.16.0.62 192.168.0.97
gpu-585455d466-sxtzm 1/1 Running 0 2m29s 172.16.0.45 192.168.0.212
gpu-585455d466-t56cm 1/1 Running 0 2m29s 172.16.0.64 192.168.0.100
gpu-585455d466-t5w5x 1/1 Running 0 2m29s 172.16.0.41 192.168.0.212

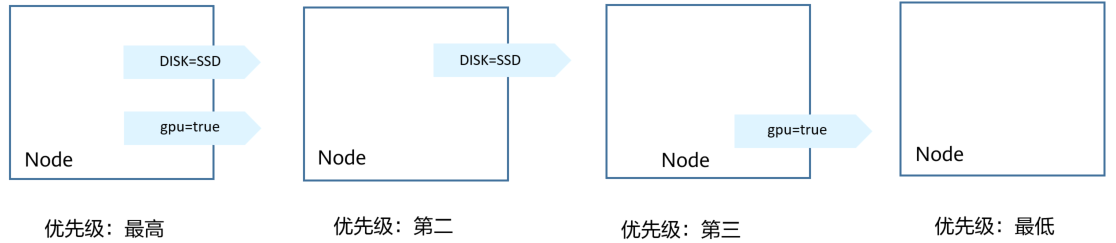

上面这个例子中，对于节点排序优先级如下所示，有个两个标签的节点排序最高，只有SSD标签的节点排序第二（权重为80），只有gpu=true的节点排序第三，没有的节点排序最低。
图 优先级排序顺序
![]()
工作负载亲和（podAffinity）
节点亲和的规则只能影响Pod和节点之间的亲和，Kubernetes还支持Pod和Pod之间的亲和，例如将应用的前端和后端部署在一起，从而减少访问延迟。Pod亲和同样有requiredDuringSchedulingIgnoredDuringExecution和preferredDuringSchedulingIgnoredDuringExecution两种规则。
来看下面这个例子，假设有个应用的后端已经创建，且带有app=backend的标签。
$ kubectl get po -o wide
NAME READY STATUS RESTARTS AGE IP NODE
backend-658f6cb858-dlrz8 1/1 Running 0 2m36s 172.16.0.67 192.168.0.100
将前端frontend的pod部署在backend一起时，可以做如下Pod亲和规则配置。
aapiVersion: apps/v1
kind: Deployment
metadata:
name: frontend
labels:
app: frontend
spec:
selector:
matchLabels:
app: frontend
replicas: 3
template:
metadata:
labels:
app: frontend
spec:
containers:
- image: nginx:alpine
name: frontend
resources:
requests:
cpu: 100m
memory: 200Mi
limits:
cpu: 100m
memory: 200Mi
imagePullSecrets:
- name: default-secret
affinity:
podAffinity:
requiredDuringSchedulingIgnoredDuringExecution:
- topologyKey: kubernetes.io/hostname
labelSelector:
matchExpressions:
- key: app
operator: In
values:
- backend
创建frontend然后查看，可以看到frontend都创建到跟backend一样的节点上了。
$ kubectl create -f affinity3.yaml
deployment.apps/frontend created
$ kubectl get po -o wide
NAME READY STATUS RESTARTS AGE IP NODE
backend-658f6cb858-dlrz8 1/1 Running 0 5m38s 172.16.0.67 192.168.0.100
frontend-67ff9b7b97-dsqzn 1/1 Running 0 6s 172.16.0.70 192.168.0.100
frontend-67ff9b7b97-hxm5t 1/1 Running 0 6s 172.16.0.71 192.168.0.100
frontend-67ff9b7b97-z8pdb 1/1 Running 0 6s 172.16.0.72 192.168.0.100
这里有个topologyKey字段（拓扑域），意思是先圈定topologyKey指定的范围，然后再选择下面规则定义的内容。这里每个节点上都有kubernetes.io/hostname，所以看不出topologyKey起到的作用。
如果backend有两个Pod，分别在不同的节点上。
$ kubectl get po -o wide
NAME READY STATUS RESTARTS AGE IP NODE
backend-658f6cb858-5bpd6 1/1 Running 0 23m 172.16.0.40 192.168.0.97
backend-658f6cb858-dlrz8 1/1 Running 0 2m36s 172.16.0.67 192.168.0.100
给192.168.0.97和192.168.0.94打一个prefer=true的标签。
$ kubectl label node 192.168.0.97 prefer=true
node/192.168.0.97 labeled
$ kubectl label node 192.168.0.94 prefer=true
node/192.168.0.94 labeled
$ kubectl get node -L prefer
NAME STATUS ROLES AGE VERSION PREFER
192.168.0.100 Ready <none> 44m v1.15.6-r1-20.3.0.2.B001-15.30.2
192.168.0.212 Ready <none> 91m v1.15.6-r1-20.3.0.2.B001-15.30.2
192.168.0.94 Ready <none> 91m v1.15.6-r1-20.3.0.2.B001-15.30.2 true
192.168.0.97 Ready <none> 91m v1.15.6-r1-20.3.0.2.B001-15.30.2 true
将podAffinity的topologyKey定义为prefer。
affinity:
podAffinity:
requiredDuringSchedulingIgnoredDuringExecution:
- topologyKey: prefer
labelSelector:
matchExpressions:
- key: app
operator: In
values:
- backend
调度时，先圈定拥有prefer标签的节点，这里也就是192.168.0.97和192.168.0.94，然后再匹配app=backend标签的Pod，从而frontend就会全部部署在192.168.0.97上。
$ kubectl create -f affinity3.yaml
deployment.apps/frontend created
$ kubectl get po -o wide
NAME READY STATUS RESTARTS AGE IP NODE
backend-658f6cb858-5bpd6 1/1 Running 0 26m 172.16.0.40 192.168.0.97
backend-658f6cb858-dlrz8 1/1 Running 0 5m38s 172.16.0.67 192.168.0.100
frontend-67ff9b7b97-dsqzn 1/1 Running 0 6s 172.16.0.70 192.168.0.97
frontend-67ff9b7b97-hxm5t 1/1 Running 0 6s 172.16.0.71 192.168.0.97
frontend-67ff9b7b97-z8pdb 1/1 Running 0 6s 172.16.0.72 192.168.0.97
工作负载反亲和（podAntiAffinity）
前面讲了Pod的亲和，通过亲和将Pod部署在一起，有时候需求却恰恰相反，需要将Pod分开部署，例如Pod之间部署在一起会影响性能的情况。
下面例子中定义了反亲和规则，这个规则表示Pod不能调度到拥有app=frontend标签Pod的节点上，也就是下面将frontend分别调度到不同的节点上（每个节点只有一个Pod）。
apiVersion: apps/v1
kind: Deployment
metadata:
name: frontend
labels:
app: frontend
spec:
selector:
matchLabels:
app: frontend
replicas: 5
template:
metadata:
labels:
app: frontend
spec:
containers:
- image: nginx:alpine
name: frontend
resources:
requests:
cpu: 100m
memory: 200Mi
limits:
cpu: 100m
memory: 200Mi
imagePullSecrets:
- name: default-secret
affinity:
podAntiAffinity:
requiredDuringSchedulingIgnoredDuringExecution:
- topologyKey: kubernetes.io/hostname
labelSelector:
matchExpressions:
- key: app
operator: In
values:
- frontend
创建并查看，可以看到每个节点上只有一个frontend的Pod，还有一个在Pending，因为在部署第5个时4个节点上都有了app=frontend的Pod，所以第5个一直是Pending。
$ kubectl create -f affinity4.yaml
deployment.apps/frontend created
$ kubectl get po -o wide
NAME READY STATUS RESTARTS AGE IP NODE
frontend-6f686d8d87-8dlsc 1/1 Running 0 18s 172.16.0.76 192.168.0.100
frontend-6f686d8d87-d6l8p 0/1 Pending 0 18s <none> <none>
frontend-6f686d8d87-hgcq2 1/1 Running 0 18s 172.16.0.54 192.168.0.97
frontend-6f686d8d87-q7cfq 1/1 Running 0 18s 172.16.0.47 192.168.0.212
frontend-6f686d8d87-xl8hx 1/1 Running 0 18s 172.16.0.23 192.168.0.94
通过控制台配置调度策略
步骤 1 登录CCE控制台。
步骤 2 在创建工作负载时，在“高级设置”中找到“调度策略”。
表 节点亲和性设置
| 参数名 | 参数描述 |
|---|---|
| 必须满足 | 即硬约束，设置必须要满足的条件，对应于requiredDuringSchedulingIgnoredDuringExecution，多条规则间是一种“或”的关系，即只需要满足一条规则即会进行调度。 |
| 尽量满足 | 即软约束，设置尽量满足的条件，对应于preferredDuringSchedulingIgnoredDuringExecution，无论是满足其中一条或者是都不满足都会进行调度。 |
步骤 3 在“节点亲和性”、“工作负载亲和性”、“工作负载反亲和性”下单击添加调度策略。在弹出的窗口中可以直接添加策略、指定节点或指定可用区。
指定节点和指定可用区本质也是通过标签实现，只是通过控制台提供了更为便捷的操作。指定节点使用的是kubernetes.io/hostname 标签，可用区使用的是 failure-domain.beta.kubernetes.io/zone 标签。
表 调度策略设置
| 参数名 | 参数描述 |
|---|---|
| 标签名 | 对应节点的标签，可以使用默认的标签也可以用户自定义标签。 |
| 操作符 | 可以设置六种匹配关系（In, NotIn, Exists, DoesNotExist. Gt, and Lt）。 In：是否在标签值的列表中l NotIn：是否不在标签值的列表中l Exists：某个标签存在 DoesNotExist：某个标签不存在 Gt：标签的值大于某个值（字符串比较） Lt：标签的值小于某个值（字符串比较） |
| 标签值 | 请填写标签值。 |
| 命名空间 | 仅支持在工作负载亲和/工作负载反亲和调度策略中使用。指定调度策略生效的命名空间。 |
| 拓扑域 | 仅支持在工作负载亲和/工作负载反亲和调度策略中使用。 先圈定拓扑域（topologyKey）指定的范围，然后再选择策略定义的内容。 |
| 权重 | 仅支持在“尽量满足”策略中添加。 |
