插件简介

云原生监控插件（kube-prometheus-stack）通过使用Prometheus-operator和Prometheus，提供简单易用的端到端Kubernetes集群监控能力。

使用kube-prometheus-stack可将监控数据与容器智能分析对接，在容器智能分析控制台查看监控数据，配置告警等。

开源社区地址：https://github.com/prometheus/prometheus

约束与限制

• 在默认配置下，插件中的kube-state-metrics组件不采集Kubernetes资源的所有的labels和annotation。如需采集，您需要手动在启动参数中开启采集开关，并同时检查名称为kube-state-metrics的ServiceMonitor中采集白名单是否添加相应指标，详情请参见采集Pod所有labels和annotations。
• 自3.8.0版本起，自定义指标采集将默认不再采集kube-system和monitoring命名空间下的组件指标，若您有相关负载在这两个命名空间下，建议使用Pod Monitor或Service Monitor的方式采集。
• 自3.8.0版本起，默认不再采集etcd-server、kube-controller、kube-scheduler、autoscaler、fluent-bit、volcano-agent、volcano-scheduler、otel-collector的指标，您可按需开启。开启方式：前往“配置项与密钥”页面并切换至monitoring命名空间，单击名为persistent-user-config的配置项的“编辑YAML”按钮，按需移除customSettings字段下serviceMonitorDisable或podMonitorDisable中的配置或置为空数组。

...
   customSettings:
      podMonitorDisable: []
      serviceMonitorDisable: []

权限说明

云原生监控插件中的node-exporter组件会监控Docker的存储磁盘空间，需要读取宿主机的/var/run/docker.sock的获取Docker的info的数据。

node-exporter运行需要以下特权：

• cap_dac_override：读取Docker的info的数据。

安装插件

说明
云原生监控插件当前根据数据存储配置自适应选择部署模式（3.7.1及以上版本插件支持），具体如下：
原agent模式：关闭本地数据存储，且监控数据上报至AOM服务和监控数据上报至第三方监控平台至少开启其中之一。
原server模式：开启本地数据存储，同时支持开启监控数据上报至AOM服务或监控数据上报至第三方监控平台。

步骤 1 登录CCE控制台，单击集群名称进入集群，在左侧导航栏中选择“插件中心”，在右侧找到 云原生监控插件 ，单击“安装”。。

步骤 2 在安装插件页面，根据需求选择“数据存储配置”，至少需要开启一项。

• 监控数据上报至AOM****服务：将普罗数据上报至 AOM 服务。开启后，可选择对应的AOM实例。采集的基础指标免费，自定义指标将由AOM服务进行收费。对接AOM需要用户具备一定权限，目前仅在admin用户组下的用户支持此操作。
• 监控数据上报至第三方监控平台 ：将普罗数据上报至第三方监控系统，需填写第三方监控系统的地址和Token，并选择是否跳过证书认证。
• 本地数据存储 ：将普罗数据存储在集群中的PVC存储卷里，选择用于存储监控数据的磁盘类型和大小。 存储卷不随插件卸载而删除 。开启本地数据存储时，将部署全量组件。

说明
若monitoring命名空间下已存在可使用的PVC（名称为pvc-prometheus-server-0），将使用该存储作为存储源。

步骤 3 根据需求选择“规格配置”。

• 插件规格 ：
  • 选择“系统预置规格”时，系统会根据不同的预置规格配置插件的实例数及资源配额，具体配置值请以控制台显示为准。
  • 选择“自定义规格”时，您可根据需求调整插件实例数和资源配额。实例数为1时插件不具备高可用能力，当插件实例所在节点异常时可能导致插件功能无法正常使用，请谨慎选择。
• 普罗高可用 ：高可用会在集群中将Prometheus-server、Prometheus-operator、thanos-query、custom-metrics-apiserver、alertmanager、kube-state-metrics组件按多实例方式部署。
• 采集分片数 （选择非“本地数据存储”时支持设置）：当Prometheus的数据量很大时，您可以通过设置该参数，将数据分片到指定数量的Prometheus实例上存储和查询。增加分片数量可以使每个分片承担的数据量更少，从而增加指标的采集吞吐上限，但也会消耗更多的资源。默认采集分片数根据集群规模自动生成，建议每50个节点配置一个采集分片，如果您需要增加分片数量，提高采集性能，需要考虑资源占用的影响，根据具体的监控场景进行权衡和调优。为确保系统稳定性，建议将控制节点内存使用率控制在50%以下。

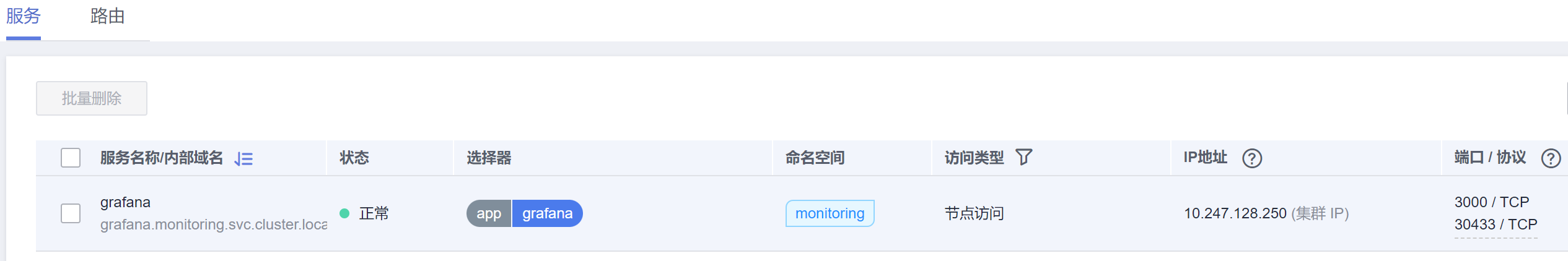

• 安装grafana ：通过 grafana 可视化浏览普罗监控数据。grafana 会默认创建大小为 5 GiB 的存储卷，卸载插件时 grafana 的 存储卷不随插件被删除 。首次登录默认用户名与密码均为 admin，登录后会立即让您修改密码。

步骤 4 设置插件支持的“参数配置”。

• 自定义指标采集 ：以服务发现的形式自动采集应用的指标。开启后需要在目标应用添加相关配置。
• 采集周期 ：设置采集时间间隔周期。
• 数据保留期 （选择“本地数据存储”时支持设置）：监控数据保留的时长。
• node-exporter****监听端口 ：该端口使用主机网络，用于监听并暴露所在节点的指标供普罗采集；默认为9100，若与您已有应用的端口冲突，可按需修改。
• 调度策略 ：可单独配置插件各个组件的节点亲和性和污点容忍能力。可以配置多个调度策略，不配置亲和节点键和容忍节点污点键则默认不开启对应的调度策略。
  • 作用范围：可选择调度策略生效的插件实例，默认对全部实例生效。当指定组件实例名称时，将覆盖全部实例所配置的调度策略。
  • 亲和节点标签键：填写节点标签键，为插件实例设置节点亲和性。
  • 亲和节点标签值：填写节点标签值，为插件实例设置节点亲和性。
  • 容忍节点污点键：目前仅支持污点键级别的污点容忍策略，组件可以调度到拥有该污点键的节点。

步骤 5 完成以上配置后，单击“安装”。

插件安装完成后，根据您的使用需求，可能还需进行以下操作：

• 如需使用自定义指标创建弹性伸缩策略，请确认云原生监控插件的数据存储配置为开启本地数据存储的模式，然后参考以下步骤：
  • 采集应用上报的自定义指标至Prometheus。
  • 将Prometheus采集到的自定义指标聚合到API Server，可供HPA策略使用。
• 如果您需要使用该插件为工作负载弹性伸缩提供系统资源指标（如CPU、内存使用量），请确认云原生监控插件的数据存储配置为开启本地数据存储的模式，然后开启Metric API。配置完成后，可使用Prometheus采集系统资源指标。（该操作可能与Kubernetes Metric Server插件产生冲突，不推荐）

组件说明

安装云原生监控插件创建的Kubernetes资源，全部都创建在monitoring命名空间下。

表 云原生监控插件的组件列表

容器组件	说明	资源类型
prometheusOperator （负载名称：prometheus-operator）	根据Prometheus类型的自定义资源（Custom Resource Definition / CRDs）来部署和管理Prometheus Server，同时监控这些自定义资源事件的变化来做相应的处理，是整个系统的控制中心。	Deployment
prometheus （使用本地数据存储的负载名称：prometheus-server；不使用本地数据存储的负载名称：prometheus-lightweight）	Prometheus监控系统的核心组件，用于指标采集和存储，支持将指标上报到AOM或第三方监控平台，开启本地存储后可将指标数据保存在本地PVC中。	StatefulSet
alertmanager （负载名称：alertmanager-alertmanager）	插件的告警中心，主要用于接收Prometheus发送的告警并通过去重、分组、分发等能力管理告警信息。	StatefulSet
thanosSidecar	仅在高可用模式下部署。和prometheus-server运行在同一个Pod中，用于实现普罗指标数据的持久化存储。	Container
thanosQuery	仅在高可用模式下部署。PromQL查询的入口，能够对来自Store或Prometheus的相同指标进行重复数据删除。	Deployment
adapter （负载名称：custom-metrics-apiserver）	将自定义指标聚合到原生的Kubernetes API Server。	Deployment
kubeStateMetrics （负载名称：kube-state-metrics）	将Prometheus的metrics数据格式转换成K8s API接口能识别的格式。kube-state-metrics组件在默认配置下，不采集K8s资源的所有labels和annotation。如需采集，请参考采集Pod所有labels和annotations进行配置。 说明 该组件如果存在多个Pod，只会有一个Pod暴露指标。	Deployment
nodeExporter （负载名称：node-exporter）	每个节点上均有部署，收集Node级别的监控数据。	DaemonSet

通过Metrics API提供基础资源指标

说明
仅云原生监控插件开启本地数据存储时，可通过Metrics API提供基础资源指标。

容器和节点的资源指标，如CPU、内存使用量，可通过Kubernetes的Metrics API获得。这些指标可以直接被用户访问，比如用kubectl top命令，也可以被HPA或者CustomedHPA使用，根据资源使用率使负载弹性伸缩。

插件可为Kubernetes提供Metrics API，但默认未开启，若要将其开启，需要创建以下APIService对象：

apiVersion: apiregistration.k8s.io/v1
kind: APIService
metadata:
  labels:
    app: custom-metrics-apiserver
    release: cceaddon-prometheus
  name: v1beta1.metrics.k8s.io
spec:
  group: metrics.k8s.io
  groupPriorityMinimum: 100
  insecureSkipTLSVerify: true
  service:
    name: custom-metrics-apiserver
    namespace: monitoring
    port: 443
  version: v1beta1
  versionPriority: 100

可以将该对象保存为文件，命名为metrics-apiservice.yaml，然后执行以下命令：

kubectl create -f metrics-apiservice.yaml

执行kubectl top pod -n monitoring命令，若显示如下，则表示Metrics API能正常访问：

NAME                                                      CPU(cores)   MEMORY(bytes)
......
custom-metrics-apiserver-d4f556ff9-l2j2m                  38m          44Mi
......

卸载插件时，需要执行以下kubectl命令，同时删除APIService对象，否则残留的APIService资源将导致Kubernetes Metrics Server插件安装失败。

kubectl delete APIService v1beta1.metrics.k8s.io

使用自定义指标创建HPA策略

云原生监控插件为开启本地数据存储时，才能使用自定义指标HPA功能，您可在user-adapter-config配置项中配置HPA弹性策略需要的自定义指标。

注意
使用Prometheus监控自定义指标时，应用程序需要提供监控指标接口。

以下案例中使用使用云原生监控插件监控自定义指标中的nginx指标（nginx_connections_accepted）作为配置示例。

步骤 1 登录CCE控制台，单击集群名称进入集群。

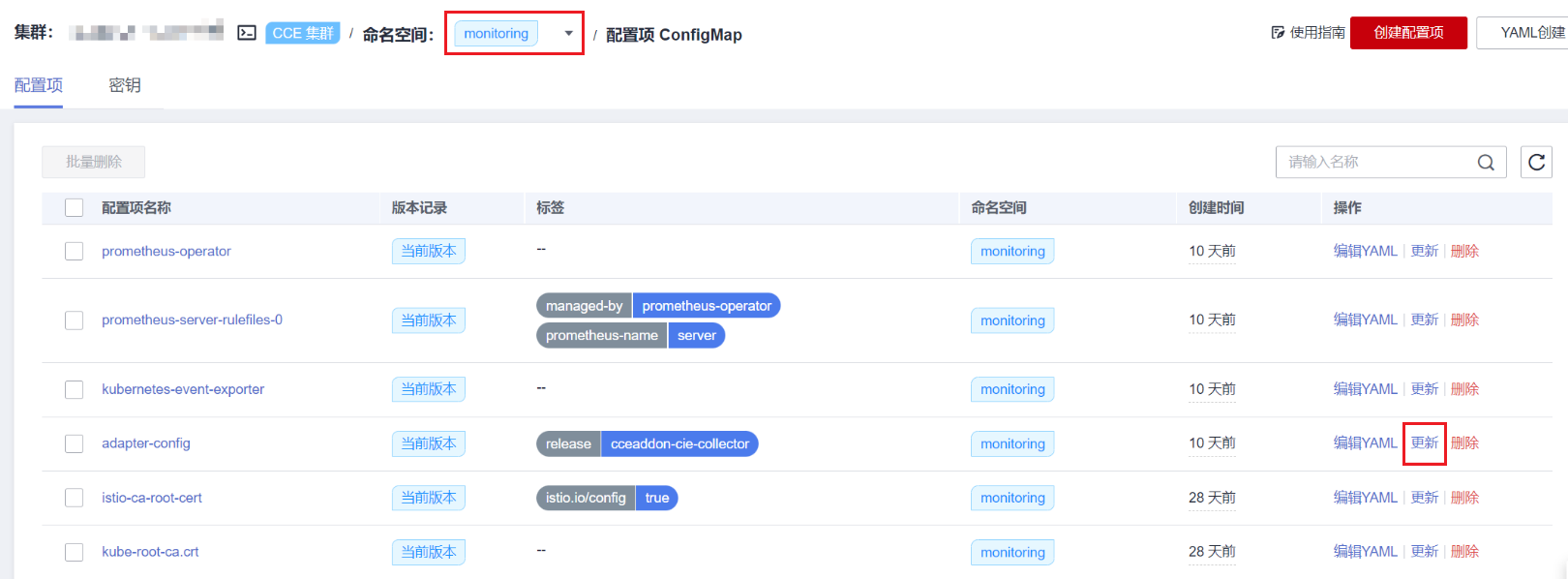

步骤 2 在左侧导航栏中选择“配置与密钥”，并切换至“monitoring”命名空间，在“配置项”页签找到user-adapter-config配置项（或adapter-config），并单击“更新”。

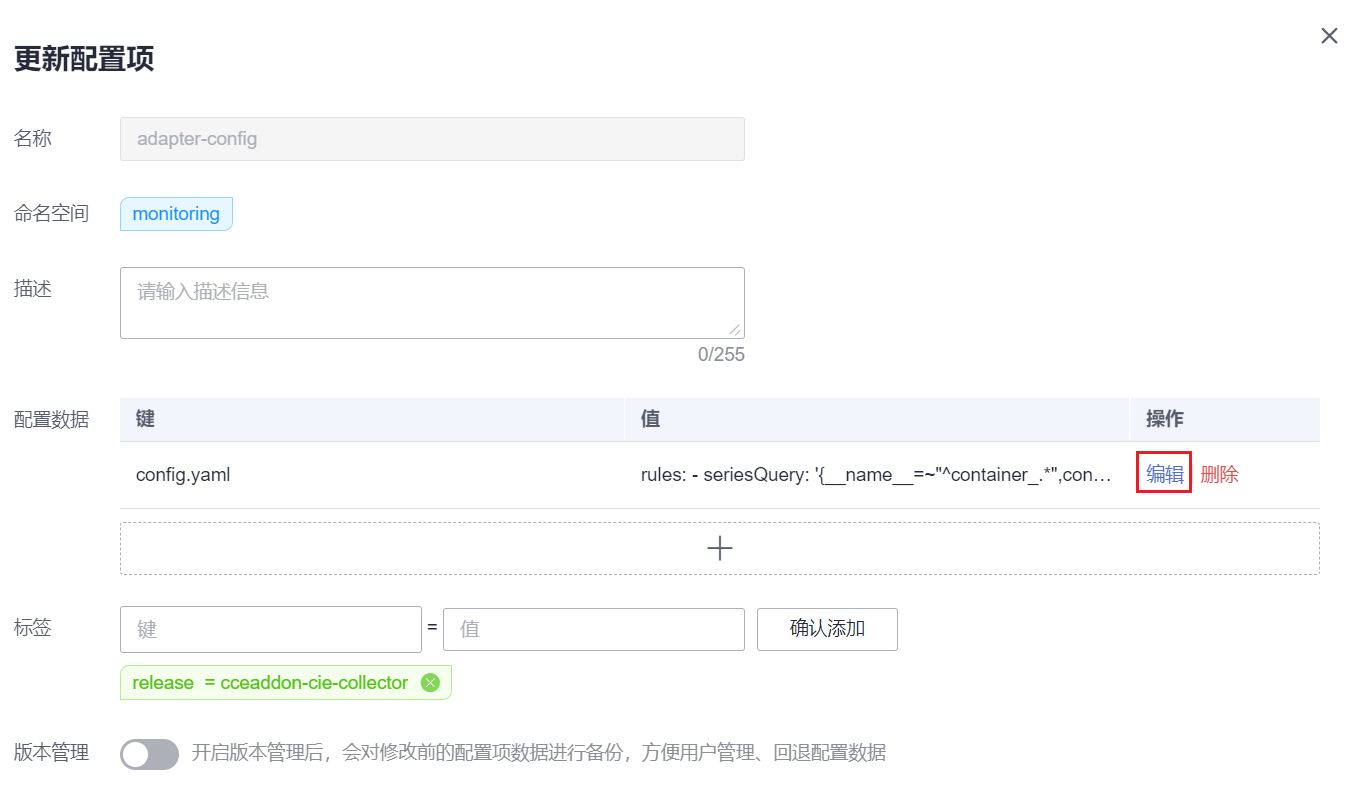

步骤 3 在“配置数据”中单击config.yaml对应的“编辑”按钮，在rules字段下添加自定义指标采集规则。修改完成后单击“确定”保存配置。

如果您需要增加多个采集规则，可在rules字段下添加多个配置。

自定义采集规则示例如下：

rules:
# 匹配指标名称是nginx_connections_accepted的指标，必须确认指标名称，否则HPA控制器无法获取到指标
- seriesQuery: '{__name__=~"nginx_connections_accepted",container!="POD",namespace!="",pod!=""}'
  resources:
    # 指定Pod和命名空间资源
    overrides:
      namespace:
        resource: namespace
      pod:
        resource: pod
  name:
    #使用nginx_connections_accepted"
    matches: "nginx_connections_accepted"
    #使用nginx_connections_accepted_per_second来代表该指标，该名称即在HPA的自定义策略中的自定义指标名称
    as: "nginx_connections_accepted_per_second"
    #通过计算表达式rate(nginx_connections_accepted[2m])来代表是每秒的请求接收量
  metricsQuery: 'rate(<<.Series>>{<<.LabelMatchers>>,container!="POD"}[2m])'

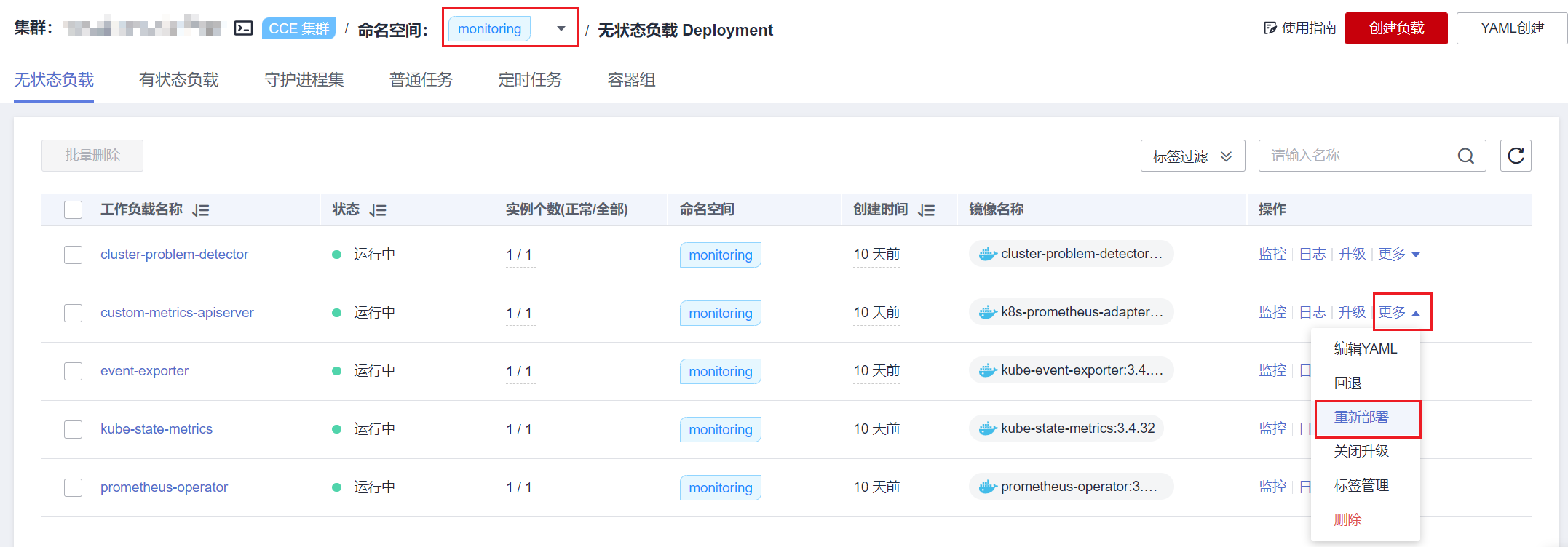

步骤 4 重新部署monitoring命名空间下的custom-metrics-apiserver工作负载。

步骤 5 在左侧导航栏中选择“工作负载”，找到需要创建HPA策略的工作负载单击“更多>弹性伸缩”。您可在“自定义策略”中选择上述参数创建弹性伸缩策略。

采集Pod所有labels和annotations

步骤 1 登录CCE控制台，单击集群名称进入集群。

步骤 2 在左侧导航栏中选择“工作负载”，并切换至“monitoring”命名空间，在“无状态负载”页签单击进入kube-state-metrics负载，选择“容器管理”页签，在右侧单击“编辑”按钮，进入“升级工作负载”页面。

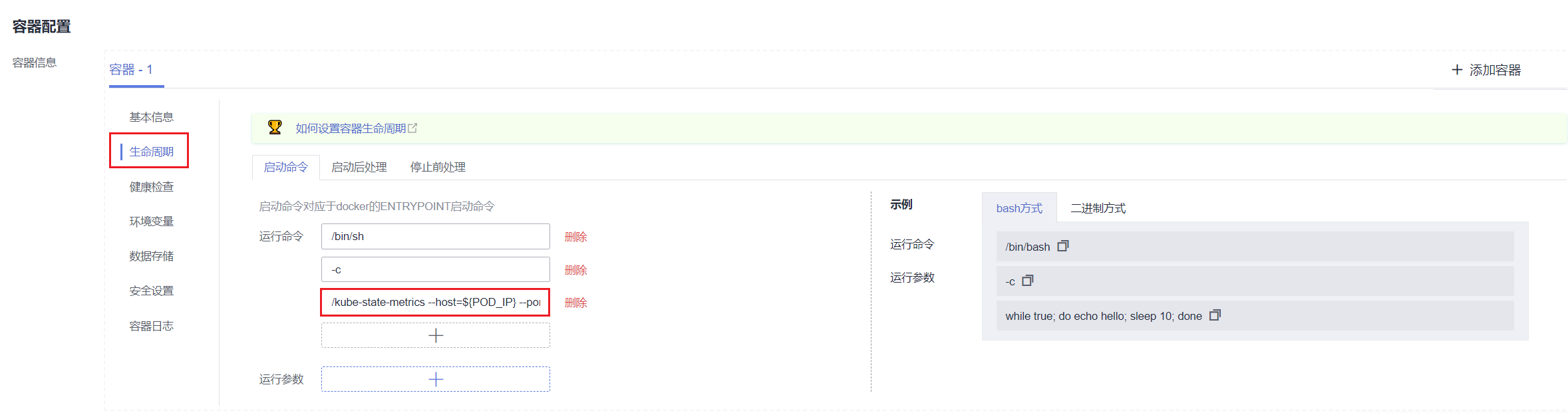

步骤 3 在容器配置的“生命周期”中，编辑启动命令。

采集labels时，在原有的kube-state-metrics的启动参数最后添加：

--metric-labels-allowlist=pods=[*],nodes=[node,failure-domain.beta.kubernetes.io/zone,topology.kubernetes.io/zone]

如需采集annotations时，则在启动参数中以相同方法添加参数：

--metric-annotations-allowlist=pods=[*],nodes=[node,failure-domain.beta.kubernetes.io/zone,topology.kubernetes.io/zone]

编辑启动命令时，请勿修改其他原有的启动参数，否则可能导致组件异常。

步骤 4 kube-state-metrics将开始采集Pod和node的labels/annotations指标，查询kube_pod_labels/kube_pod_annotations是否在普罗的采集任务中。

kubectl get servicemonitor kube-state-metrics -nmonitoring -oyaml | grep kube_pod_labels

更多kube-state-metrics的启动参数请参见kube-state-metrics/cli-arguments。
