SSL VPN（Windows客户端双因子认证）
更新时间 2025-03-17 09:27:45
最近更新时间: 2025-03-17 09:27:45
本文以Windows客户端为例介绍如何配置SSL VPN双因子认证接入VPC。
前提条件
- 已经在天翼云华东1地域创建了vpc-1，且VPC中均使用弹性云主机部署了相关业务。
| VPC实例名称 | VPC实例所属地域 | VPC实例的网段 | VPC实例ID | 弹性云主机实例名称 | 弹性云主机实例IP地址 |
|---|---|---|---|---|---|
| vpc-1 | 华东1 | 192.168.0.0/16 | vpc-tooedro7nb | ecm-371c | 192.168.1.3 |
- 您已经了解VPC中弹性云主机实例所应用的安全组规则，并确保安全组规则允许客户端地址池对VPC内业务的访问。
场景示例

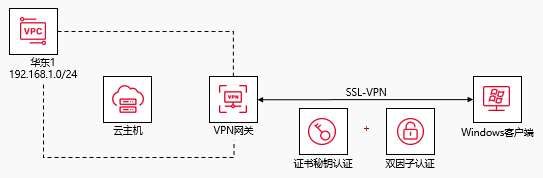

某公司在华东1地域创建了VPC，网段为192.168.1.0/24。因业务发展，出差员工需要使用Windows客户端访问云上VPC资源。
可以在云上创建VPN网关，配置SSL服务端并开启双因子认证。Windows客户端通过SSL VPN接入云上VPC，不仅要进行证书认证，还需要认证密码，认证通过后才可以访问云上资源，提高了VPN连接的安全性和可管理性。
配置步骤
步骤一：创建VPN网关
- 登录控制中心。
- 单击控制中心左上角的
，选择VPN网关实例所在地域。 - 在广域云网产品中选择“VPN连接”，进入VPN连接页面。
- 在VPN网关页面，单击“创建VPN网关”，进入订购页面，按照提示配置参数。
| 参数 | 说明 | 取样 |
|---|---|---|
| 地域 | VPN网关所在的资源池。 | 华东1 |
| 名称 | VPN网关的名称。 | vpn-gateway-1 |
| 网关类型 | 选择VPN网关的类型。 | 普通 |
| 实例类型 | 选择VPN网关的实例类型。 | SSL |
| 企业项目 | 选择当前VPN网关归属项目。 | default |
| 本端类型 | 选择资源类型（VPC、云间高速）。 | 虚拟私有云VPC |
| 虚拟私有云 | 选择要使用的VPC作为本端资源。 | vpc-1 |
| 子网 | 选择当前VPC中本端的子网资源。 | subnet-682f (192.168.1.0/24) |
| SSL带宽 | VPN网关要通过弹性IP访问公网，这里选择对应的弹性IP带宽大小，单位 Mbps，5M 起售。 | 20M |
| SSL并发连接数 | 选择对应的SSL VPN并发连接数。 | 20 |
| 购买时长 | 包年包月场景需要选择，购买VPN网关实例的时长。 | 6个月 |
| 自动续订 | 按月购买：自动续订周期为一个月。 按年购买：自动续订周期为一年。 |
关闭 |
- 单击“下一步”。
- 在购买确认页，勾选服务协议，点击“确认下单”，进入订单列表。
- 在订单页面，单击“立即支付”，支付成功后，VPN网关创建成功。
记录VPN网关的IP地址，步骤五配置客户端的时候要用。
步骤二：创建SSL服务端
- 登录控制中心。
- 单击控制中心左上角的，选择VPN网关实例所在地域。
- 在广域云网产品中选择“VPN连接”，进入VPN连接页面。
- 在左侧网络控制台，选择“SSL VPN”，进入SSL VPN服务端列表页面。
- 在SSL服务端页面，单击“创建SSL服务端”。
- 按照提示配置SSL服务端参数。单击“确定”，创建成功。
| 参数 | 说明 | 取值样例 |
|---|---|---|
| 名称 | SSL服务端的名称。 | ssl-server-1 |
| 区域 | VPN网关所在的资源池。 | 华东1 |
| VPN网关 | 选择需要使用的VPN网关。 | vpn-gateway-1-ssl |
| 虚拟私有云 | 选择要使用的VPC作为本端资源。 | vpc-1 |
| 本端子网 | 选择本端需要连接的子网网段信息（可以复选，最多5个网段）。 | subnet-682f(192.168.1.0/24) |
| 客户端地址池 | 配置客户端地址池范围。 | 10.0.0.0/24 |
| 协议 | SSL VPN使用的协议。 默认：TCP |
TCP |
| 端口 | SSL VPN使用的端口，端口可配置范围：1024～49151。 默认：1194 |
1194 |
| 加密算法 | SSL VPN使用的加密算法。 默认：AES-256-GCM |
AES-256-GCM |
| 是否压缩 | 是否对传输数据进行压缩处理。 默认：否 |
否 |
| 自定义DNS | SSL VPN需要配置的自定义DNS地址。 | 取消 |
| 启用双因子认证 | 启用双因子认证，客户端登录不仅需要证书，同时需要输入密码。 取消双因子认证，登录端登录只需要证书，无需密码。 |
开启 |
步骤三：创建SSL客户端
- 登录控制中心。
- 单击控制中心左上角的，选择VPN网关实例所在地域。
- 在广域云网产品中选择“VPN连接”，进入VPN连接页面。
- 在左侧网络控制台，选择“SSL VPN”，进入SSL VPN列表页面。
- 在SSL VPN页面中，单击“SSL 客户端”，进入SSL客户端页面，单击“创建客户端”。
- 按照提示配置SSL客户端参数。单击“确定”，创建成功。
| 参数 | 说明 | 取值样例 |
|---|---|---|
| SSL服务端 | 与当前创建客户端互联的SSL服务端。 | ssl-server-1 |
| 账号名称 | 用于客户端登录的账号信息。 | ssl-client |
| 隧道限速 | 限速开关，选择是否对当前客户端的隧道进行限速。 | 关 |
- 在操作列单击“查看账号密码”，记录该密码，客户端登录的时候使用。
步骤四：下载客户端证书
- 登录控制中心。
- 单击控制中心左上角的，选择VPN网关实例所在地域。
- 在广域云网产品中选择“VPN连接”，进入VPN连接页面。
- 在左侧网络控制台，选择“SSL VPN”，进入SSL VPN列表页面。
- 进入SSL VPN页面中，单击“SSL 客户端”，进入SSL客户端页面。
- 在SSL客户端列表，找到目标SSL客户端，在操作列单击“更多”，选择“证书下载”，一共三个证书。
步骤五：配置客户端
按照以下操作，配置Windows客户端。
-
下载客户端，选择“Windows 7及以上版本”，单击“立即下载”，下载客户端软件并安装客户端软件。
-

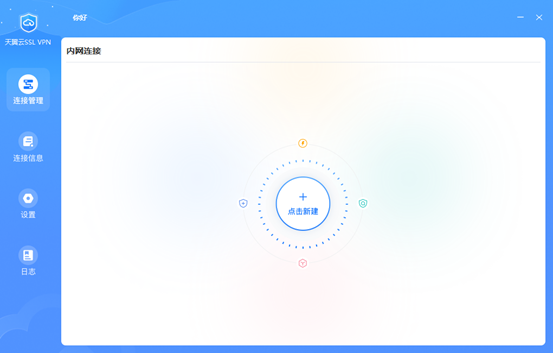

安装完成，打开CT-CloudConnect客户端软件，首次配置客户端时，点击“立即新建”，进入新建SSL连接页面。
-
根据服务端的配置，输入连接信息。其中，网关IP及端口号分别填写步骤一中记录的VPN网关IP地址和步骤二中配置的端口。
-

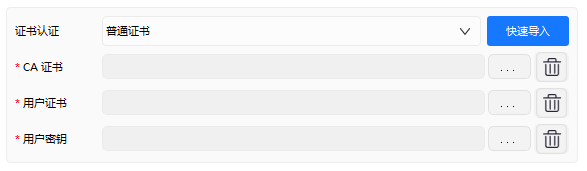

若开启证书认证，则需要上传步骤四获取的证书文件。单击“保存”，完成连接创建。
步骤六：连接并测试连通性
按照以下操作，测试Windows客户端与VPC的连通性。
-
返回连接管理页面，在连接列表中选中需进行连接的VPN名称。点击“内网连接”，进行内网连接。
-

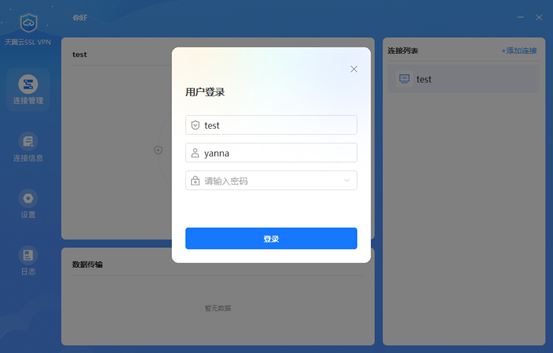

若已开启密码认证，需在用户登录弹窗中，输入客户端密码；若还开启短信认证，还需在用户登录弹窗中，输入短信验证码。单击“登录”，完成信息提交。
-
经测试，Windows客户端可以正常连接VPC。
