场景描述
Kafka客户端和Kafka实例在同一区域的不同VPC中，由于VPC之间的逻辑隔离使得Kafka客户端和实例之间不能直接通信。您可以通过以下方式实现跨VPC访问：
● 创建VPC对等连接，将两个VPC间的网络打通，实现跨VPC访问。具体步骤请参考对等连接。
● 利用VPC终端节点在不同VPC间建立跨VPC的连接通道，实现Kafka客户端通过内网跨VPC访问Kafka实例。
操作场景
本章节主要介绍通过VPC终端节点实现跨VPC访问的方法。
VPC终端节点由“终端节点服务”和“终端节点”两种资源实例组成。
● 终端节点服务：将Kafka实例配置为VPC终端节点支持的服务，可以被终端节点连接和访问。
● 终端节点：用于在VPC和终端节点服务之间建立便捷、安全、私密的连接通道。

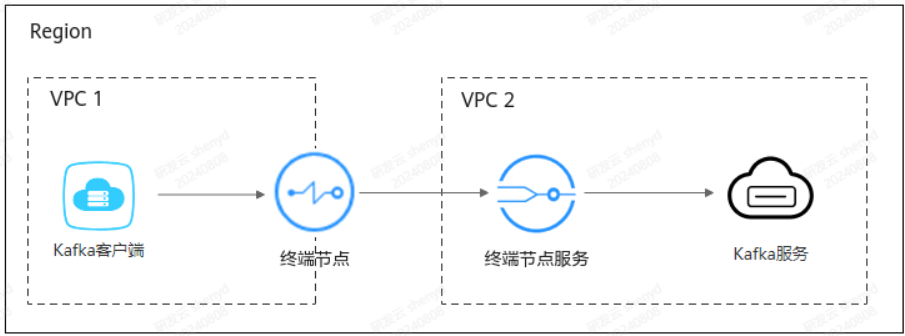

图1 跨VPC访问Kafka实例原理图
操作流程

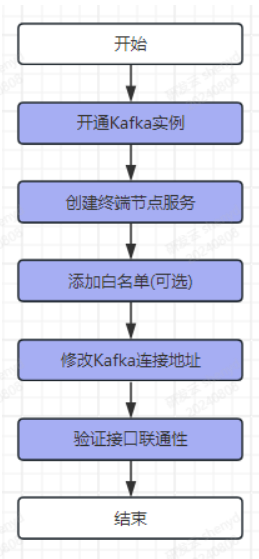

图2 跨VPC访问Kafka实例流程图
创建终端节点服务
1.登录管理控制台。
2.在管理控制台左上角单击，选择区域（请选择Kafka实例所在的区域）。
3.在管理控制台左上角单击，选择“企业中间件 > 分布式消息服务Kafka版”，进入分布式消息服务Kafka控制台页面。
4.单击Kafka集群名称，进入实例详情页面。
5.在“实例详情”页面的“高级配置”区域，点击“添加路由策略”按钮，获取Kafka实例的VPC地址（listeners IP）和对应的Node ID。

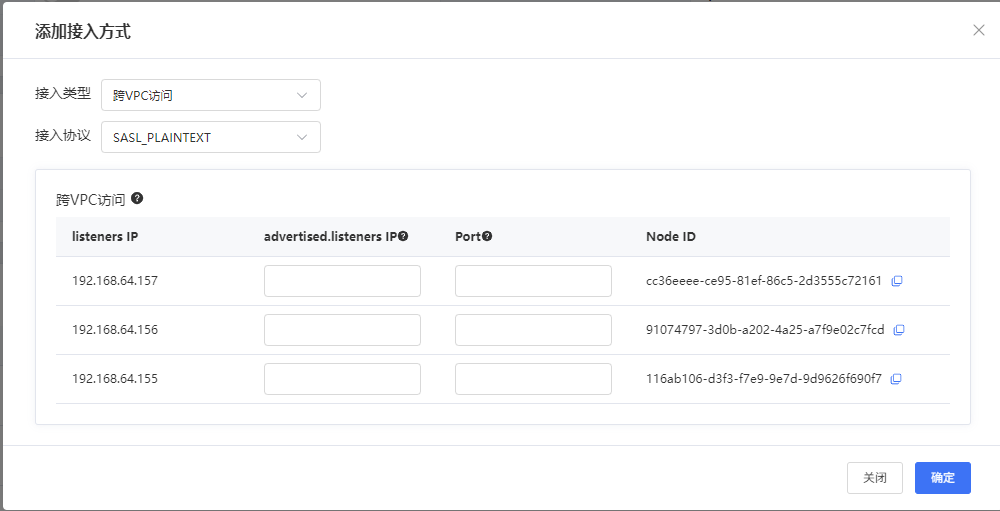

图3 Kafka实例的VPC地址（listeners IP）和对应的Node ID
6.在“实例详情”页面的“网络”区域，查看Kafka实例所在的VPC名称。

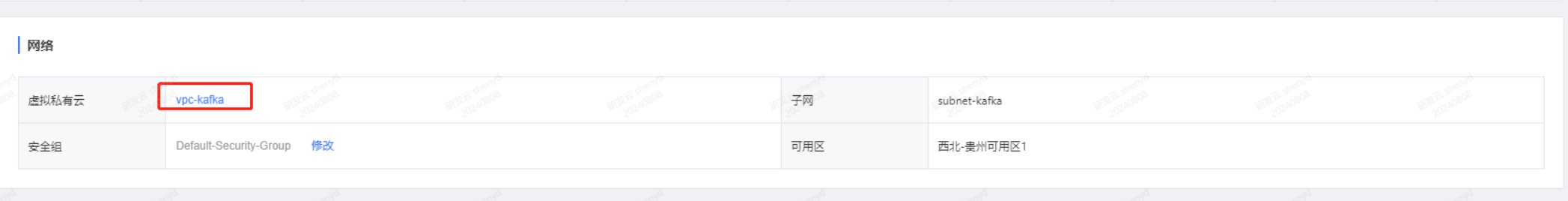

图4 查看Kafka实例所在的VPC名称
7.单击VPC名称，进入VPC基本信息页签，获取VPC ID。

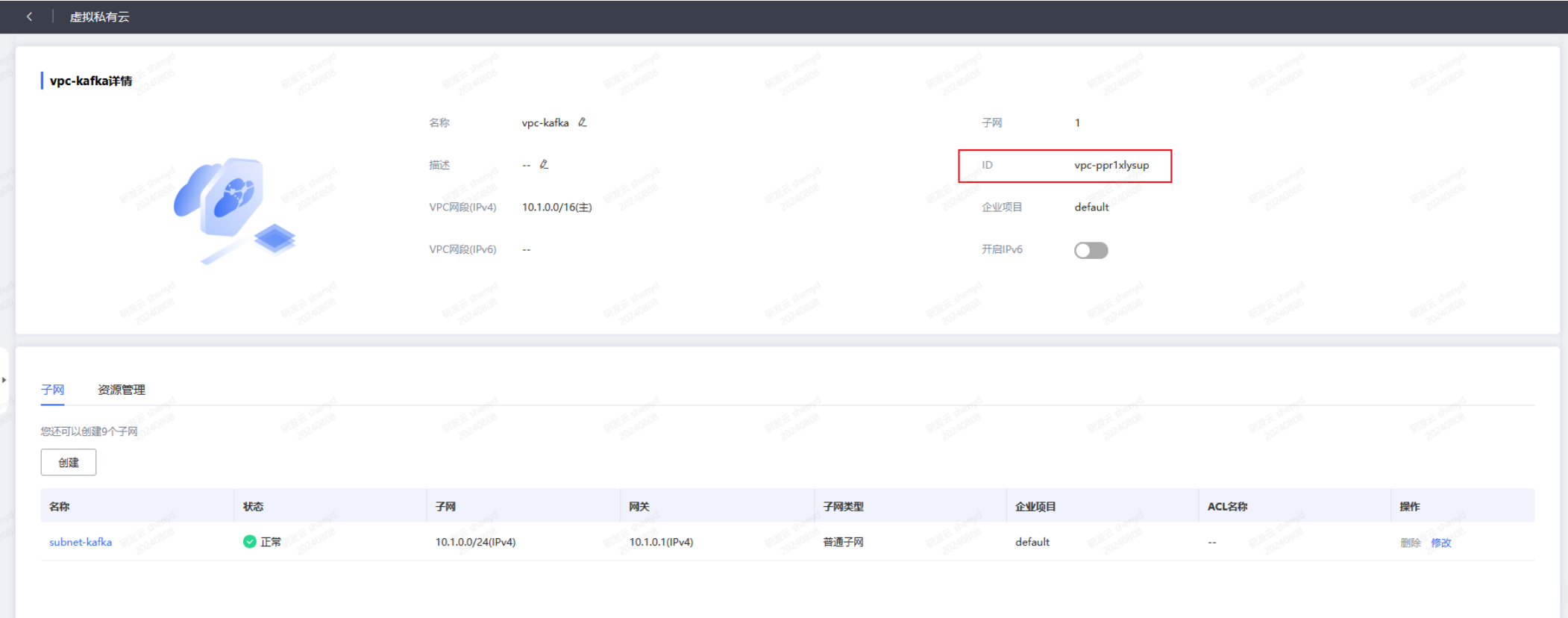

图5 获取VPC ID
8.调用VPC终端节点的API创建终端节点服务，API详情请参考创建终端节点服务。
POST https://{endpoint}/v4/vpce/create-endpoint-service
请参考以下说明设置请求参数，其他参数根据实际情况设置。
- clientToken：客户端存根，用于保证订单幂等性, 长度 1 - 64。
- regionID：资源池ID。
- vpcID：所属的专有网络id。
- type：接口还是反向，interface:接口，reverse:反向,默认为 interface。
- name：支持拉丁字母、中文、数字，下划线，连字符，中文 / 英文字母开头，不能以 http: / https: 开头，长度 2 - 32。
- description：支持拉丁字母、中文、数字, 特殊字符：!@#$%^&*()_-+= <>?:{},./;'[,]·！@#￥%……&*（） —— -+={},。
- instanceType：服务后端实例类型，vm:虚机类型,bm:物理机,vip:vip类型,lb:负载均衡类型, 这里需要填vm。
- instanceID：第5点展示的Node ID。
- subnetID：服务后端子网id。
- autoConnection：是否自动连接，true 表示自动链接，这里需要填true。
- rules：节点服务规则。
- protocol：协议，TCP:TCP协议,UDP:UDP协议。
- serverPort：服务端口(用于创建backend传入)，这里根据需要填写，端口范围：9011-9020、10001-18000。
- endpointPort：节点端口(用于创建rule传入)，这里根据需要填写，端口范围：9011-9020、10001-18000。
- 参数示例：
记录响应信息中的“endpointServiceID”参数值，此参数表示终端节点服务的ID，也可以在VPC终端节点服务里面看到（在管理控制台左上角单击，选择“网络 > VPC终端节点”，进入”终端节点服务“页面）
9.参考8，为5中其他节点创建终端节点服务，并记录终端节点服务的ID。
购买终端节点
1.在管理控制台左上角单击，选择“网络 > VPC终端节点”，进入终端节点页面。
2.单击“创建终端节点”，进入“创建终端节点”页面。
3.设置如下参数。
- 区域：与Kafka实例保持一致。
- 服务类型：选择“按实例服务ID查找服务”。
- 服务名称：输入第8点中记录的终端节点服务名称，单击“验证”。显示“已找到服务”后，继续后续操作。
- 虚拟私有云：选择Kafka客户端所属的VPC。
- 子网：选择Kafka客户端所属的子网。
- 其他参数保持默认，如果想要了解更多的参数信息，请参考购买终端节点。

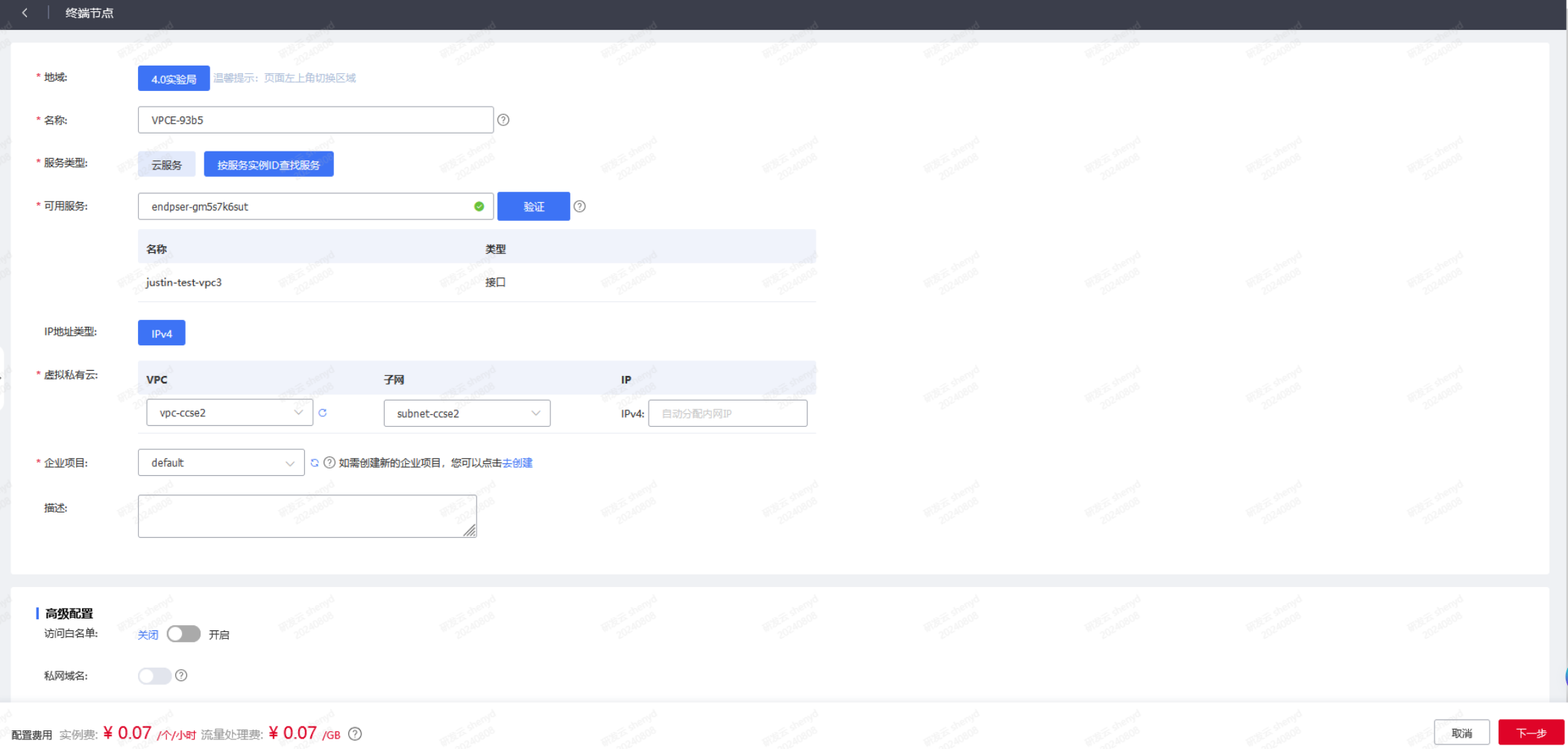

图6 终端节点参数设置
4.单击“下一步”，进入规格确认页面。
5.确认无误后，点击“确认下单”。
6.购买成功后，返回终端节点页面，查看终端节点状态是否为“已接受”，“已连接”表示终端节点已成功连接至终端节点服务。
图7 查看终端节点状态
7.单击终端节点ID，在“基本信息”页签，查看并记录节点IP。
您可以使用节点IP访问终端节点服务，进行跨VPC资源通信。

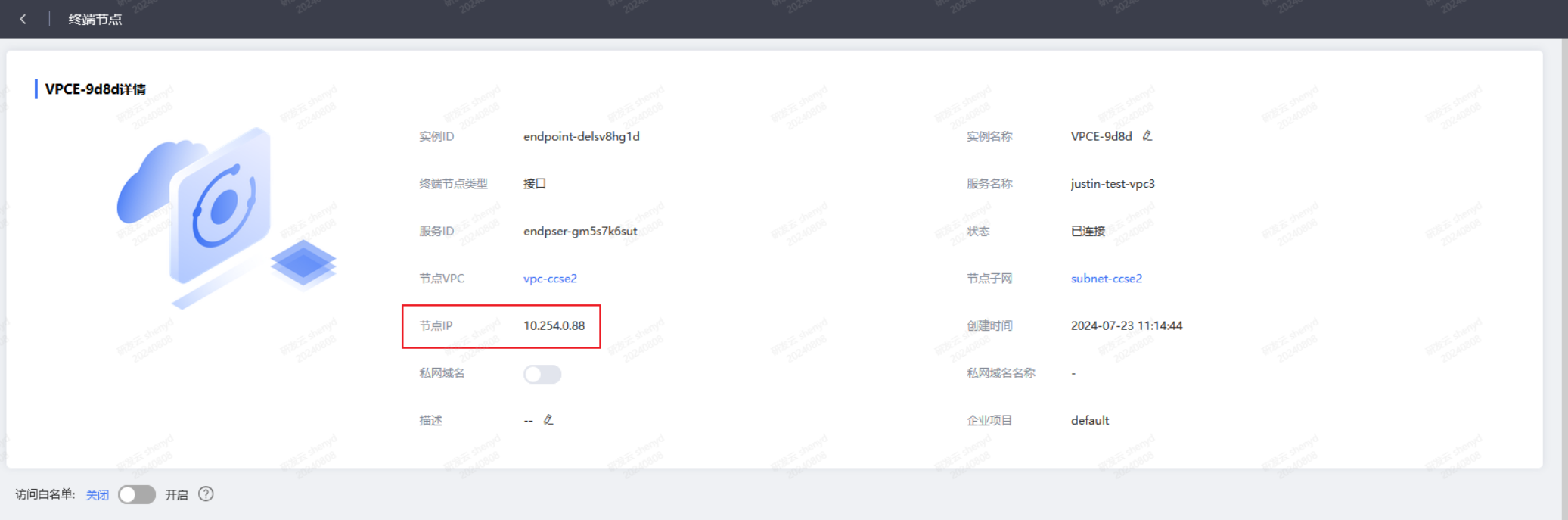

图8 查看节点IP
8.参考1~7，为9中创建的终端节点服务购买终端节点，查看并记录节点IP。
修改Kafka连接地址
1.在管理控制台左上角单击，选择“企业间件 > 分布式消息服务Kafka版”，进入分布式消息服务Kafka控制台页面。
2.单击Kafka集群名称，进入实例详情页面。
3.在“实例详情”页面的“高级配置”区域，单击“添加路由策略”，选择接入类型为跨VPC访问，填入advertised.listeners IP和Port端口，advertised.listeners IP为7和8中记录的节点IP，8为创建终端节点服务时填入的端口。修改完后，单击“保存”。其中dvertised.listeners IP中可填入域名，需客户端支持域名解析。
4.2024-08-10前开通的实例，需要重启实例才能生效

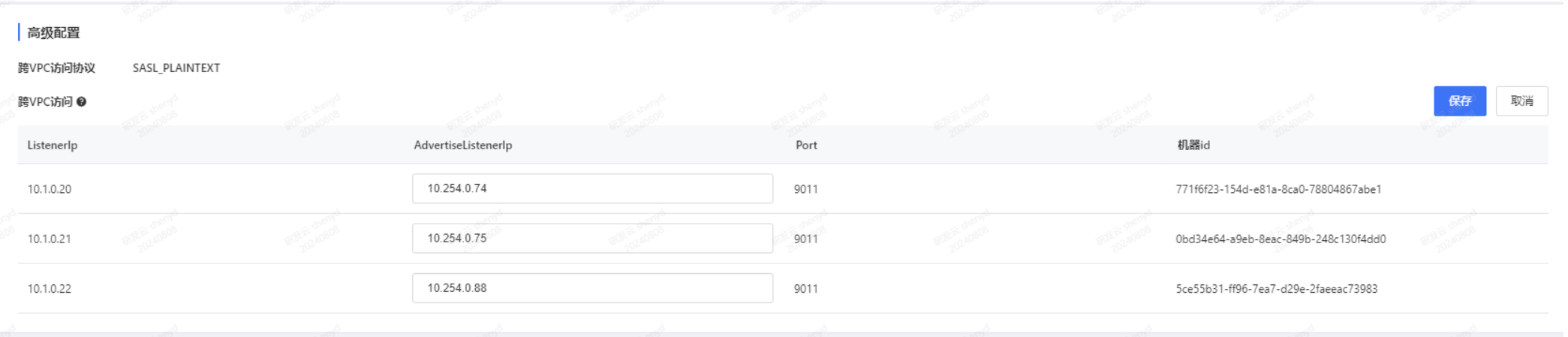

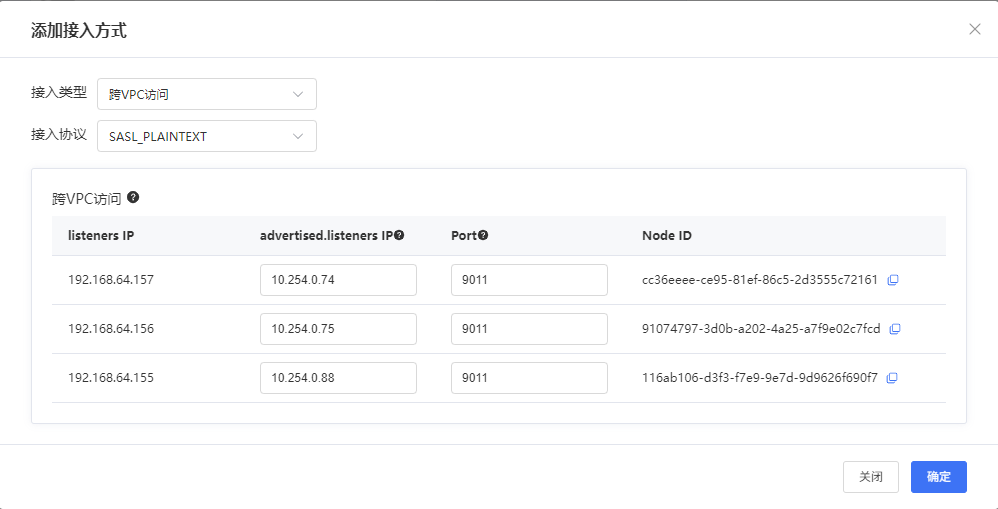

图9 修改advertised.listeners IP
验证接口连通性
参考安全接入点接入，测试是否可以生产和消费消息。
测试接口连通性时，注意以下几点：
- 连接Kafka实例的地址为“advertiesd.listeners IP:port”，以图9为例，连接Kafka实例的地址为“10.254.0.74:9011,10.254.0.75:9011,10.254.0.88:9011”。
- 在Kafka实例安全组的入方向规则中放通对应端口，以及 XX.XX.XX.0/16网段的地址。
说明XX.XX.XX.0/16是为VPC终端节点分配的网段，使用VPC终端节点需要放通此网段。
