前提条件

创建分布式容器云平台的注册集群，并将自建Kubernetes集群以内网方式接入注册集群。
自建Kubernetes集群的网络与云上注册集群使用的VPC网络互通。
集群容器网络互通，搭建混合云网络，云上容器网络与云下容器网络互通。

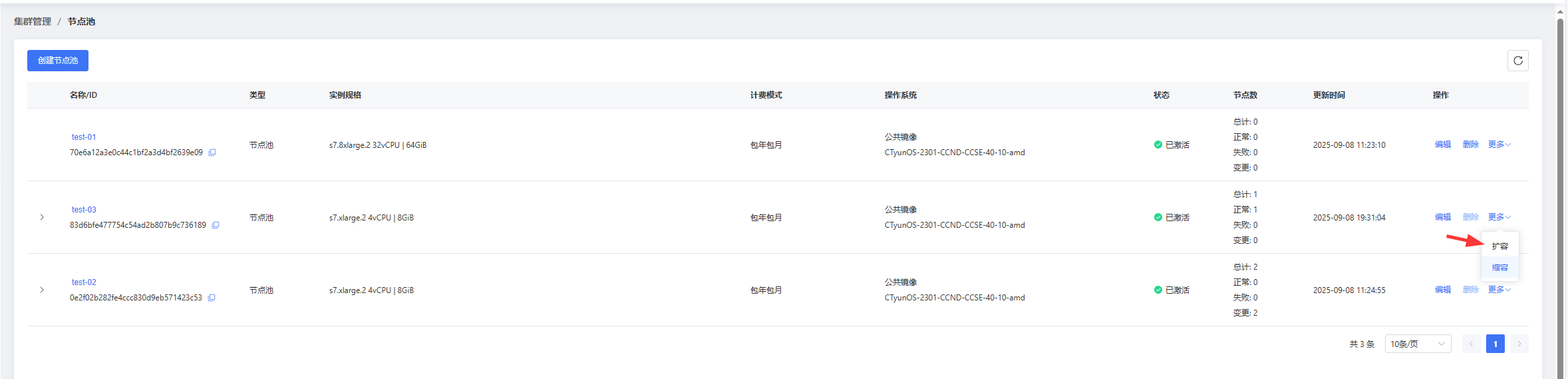

创建节点池

创建流程

需要根据用户的环境和上图的判断条件，最终确定使用提前预装软件包的自定义OS镜像，或是根据实例脚本构建节点部署脚本，完成节点池创建。

部署脚本构建

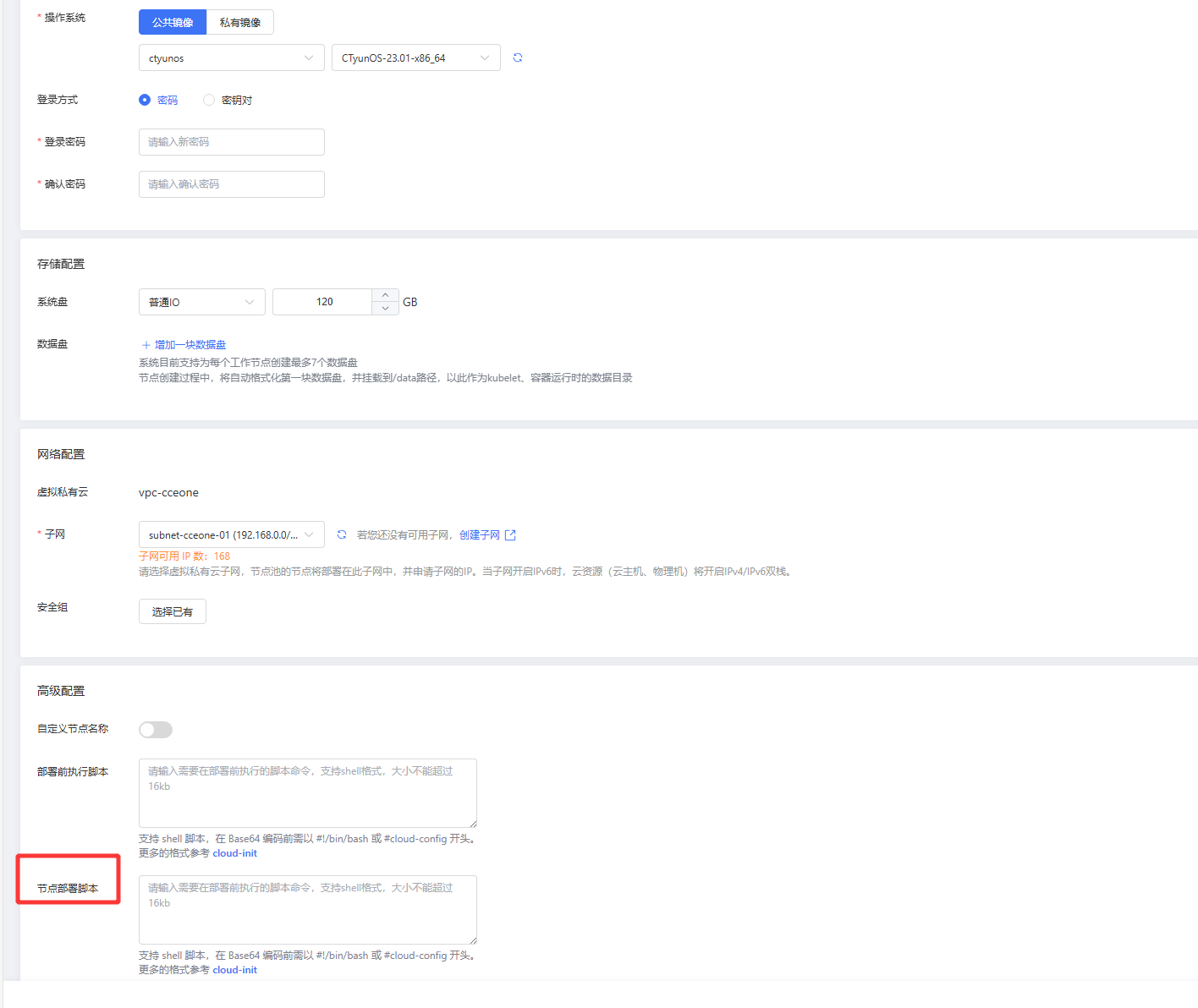

步骤一：创建节点部署脚本

1. 获取集群信息。

# 获取k8s集群版本号，后续设置到示例脚本环境变量KUBE_VERSION中
kubectl get no $(kubectl get nodes -l node-role.kubernetes.io/control-plane -o json | jq -r '.items[0].metadata.name') -o json | jq -r '.status.nodeInfo.kubeletVersion'
# 输出示例
v1.31.6

# 获取运行时及版本号，后续设置到示例脚本环境变量RUNTIME_VERSION中
kubectl get no $(kubectl get nodes -l node-role.kubernetes.io/control-plane -o json | jq -r '.items[0].metadata.name') -o json | jq -r '.status.nodeInfo.containerRuntimeVersion'
# 输出示例
containerd://1.6.28

# 获取kubeadm添加节点命令。需要设置为永不过期，避免节点池弹性伸缩失效。添加到部署脚本环境变量KUBEADM_JOIN_CMD
kubeadm token create --ttl 0 --print-join-command
# 输出示例
kubeadm join 192.168.XXX:6443 --token v47flx.o9vqap6*** --discovery-token-ca-cert-hash sha256:069f7f63f13c44ba61dcb10b2127f91cc79b732c***

# 获取CRS内网地址，添加到示例脚本环境变量REGISTRY_URL中
kubectl get deploy -nkube-system cceone-cluster-agent -o json|jq -r '.spec.template.spec.containers[0].image'| awk -F/ '{print $1}'
# 输出示例
registry-xxx.crs-internal.ctyun.cn

2. 前提条件

脚本需要访问公网以下载对应软件工具。如需指定软件工具版本和地址，请确保地址能访问通且可下载，如containerd、kubelet、kubeadm、kubelet等。
示例脚本仅支持基于yum软件包管理系统的操作系统。

containerd运行时示例

#!/bin/bash
export KUBEADM_JOIN_CMD=<KUBEADM_JOIN_CMD>
export RUNTIME_VERSION=<RUNTIME_VERSION> # 如：1.6.28
export KUBE_VERSION=<KUBE_VERSION> # 如 v1.31.6
export REGISTRY_URL=<REGISTRY_URL> # 各资源池CRS镜像仓库内网地址，如：registry-xxx.crs-internal.ctyun.cn
export CR_URL=<CR_URL> # 127.0.0.1：5000
node_ip=$(hostname -I | awk '{print $1}')
root_dir="/data" # 节点创建过程中，将自动格式化第一块数据盘，并挂载到此路径作为kubelet、容器运行时的数据目录
ARCH=$(uname -m)
case $ARCH in
    x86_64)
        ARCH_TYPE="amd64"
        ;;
    aarch64|arm64)
        ARCH_TYPE="arm64"
        ;;
    *)
        ARCH_TYPE="unknown"
        ;;
esac
# 获取第一块数据盘，用于挂载运行时存储目录，没有则使用系统盘
devices=$(lsblk -d -n -o NAME | grep -v NAME)
# 遍历每个设备
for dev in $devices; do
    # 检查是否已挂载
    if ! mountpoint -q /dev/$dev; then
        # 检查是否已格式化
        if ! blkid /dev/$dev > /dev/null 2>&1; then
            DATA_DISK="/dev/$dev"
            echo $DATA_DISK
            break
        fi
    fi
done

# 挂盘
# 判断是否存在可用磁盘
mkdir -p $root_dir $root_dir/containerd
if [ -n "$DATA_DISK" ]; then
    mkfs.xfs -f $DATA_DISK # 格式化磁盘
    if ! grep -qF "$DATA_DISK $root_dir xfs defaults 0 1" /etc/fstab;then
      echo "$DATA_DISK $root_dir xfs defaults 0 1" >> /etc/fstab # 开机自动挂载
    fi
    mount -a
    df -hT $root_dir | awk 'FNR == 2 {print $2}' # 判断是不是xfs
    xfs_info $(df -hT $root_dir | awk 'FNR == 2 {print $NF}') | grep -o "ftype=.*" | sed 's/ftype=//'
fi

# 安装helm
wget https://get.helm.sh/helm-v3.18.6-linux-amd64.tar.gz
tar -xzvf helm-v3.18.6-linux-amd64.tar.gz
mv linux-amd64/helm /usr/bin/helm

# 关闭防火墙
systemctl disbale --now firewalld
systemctl status firewalld

# 禁用SELinux
setenforce 0   # 临时禁用SELinux强制访问控制的命令
sed -i 's#SELINUX=enforcing#SELINUX=disabled#g' /etc/selinux/config

# 关闭swap分区
sed -ri 's/.*swap.*/#&/' /etc/fstab
swapoff -a && sysctl -w vm.swappiness=0

# 时间同步
timedatectl set-ntp true

# 配置ulimit
cat >> /etc/security/limits.conf <<EOF
* soft nofile 655360
* hard nofile 131072
* soft nproc 655350
* hard nproc 655350
* seft memlock unlimited
* hard memlock unlimitedd
EOF

# 若有Containerd服务，先停掉
systemctl stop containerd
systemctl disable containerd
ps -ef|egrep 'docker|containerd|runc|nerdctl'|grep -v 'grep'|awk '{print $2}'|xargs -i kill -9 {}

# 安装containerd
yum install -y yum-utils
yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
sed -i 's+https://download.docker.com+https://mirrors.tuna.tsinghua.edu.cn/docker-ce+' /etc/yum.repos.d/docker-ce.repo
yum install containerd.io-$RUNTIME_VERSION -y

# 配置containerd
cat > /etc/systemd/system/containerd.service <<EOF
[Unit]
Description=containerd container runtime
Documentation=https://containerd.io
After=network.target

[Service]
ExecStartPre=-/sbin/modprobe overlay
ExecStart=/usr/bin/containerd
KillMode=process
Delegate=yes
LimitNOFILE=1048576
# Having non-zero Limit*s causes performance problems due to accounting overhead
# in the kernel. We recommend using cgroups to do container-local accounting.
LimitNPROC=infinity
LimitCORE=infinity
LimitMEMLOCK=infinity
TasksMax=infinity

[Install]
WantedBy=multi-user.target
EOF

# 配置containerd所需模块
cat <<EOF | sudo tee /etc/modules-load.d/ccse.conf
overlay
br_netfilter
EOF

systemctl restart systemd-modules-load.service
lsmod |egrep "overlay|netfilter" #验证

# 配置containerd所需内核
cat <<EOF | sudo tee /etc/sysctl.d/ccse.conf
net.bridge.bridge-nf-call-ip6tables=1
net.bridge.bridge-nf-call-iptables=1
net.ipv4.ip_forward=1
EOF

sed -i "s#net.ipv4.ip_forward=0#net.ipv4.ip_forward=1#g" /etc/sysctl.d/99-sysctl.conf
# 加载内核
sysctl --system

mkdir /etc/containerd
# 配置 /etc/containerd/config.toml
containerd config default | tee /etc/containerd/config.toml

# 修改Containerd的配置文件
sed -i "s#SystemdCgroup\ \=\ false#SystemdCgroup\ \=\ true#g" /etc/containerd/config.toml
cat /etc/containerd/config.toml | grep SystemdCgroup

# 镜像地址根据每个资源池不同，写入对应资源池的镜像地址
sed -i "s#registry.k8s.io#$REGISTRY_URL/library#g" /etc/containerd/config.toml
cat /etc/containerd/config.toml | grep sandbox_image

sed -i "s#config_path\ \=\ \"\"#config_path\ \=\ \"/etc/containerd/certs.d\"#g" /etc/containerd/config.toml
cat /etc/containerd/config.toml | grep certs.d

sed -i "s#root\ \=\ \"/var/lib/containerd\"#root\ \=\ \"$root_dir/containerd\"#g"  /etc/containerd/config.toml

# 配置加速器
mkdir /etc/containerd/certs.d/docker.io -pv
cat > /etc/containerd/certs.d/docker.io/hosts.toml << EOF
server = "https://docker.io"
[host."https://registry-1.docker.io"]
  capabilities = ["pull", "resolve"]
EOF

mkdir /etc/containerd/certs.d/$CR_URL -pv
cat > /etc/containerd/certs.d/$CR_URL/hosts.toml << EOF
server = "https://$CR_URL}}"
[host."http://$CR_URL"]
  capabilities = ["pull", "resolve"]
  skip_verify = true
EOF

mkdir /etc/containerd/certs.d/$REGISTRY_URL -pv
cat > /etc/containerd/certs.d/$REGISTRY_URL/hosts.toml << EOF
server = "https://$REGISTRY_URL"
[host."https://$REGISTRY_URL"]
  capabilities = ["pull", "resolve"]
  skip_verify = true
EOF
# 启动containerd服务
systemctl daemon-reload
systemctl enable --now containerd.service
systemctl start containerd.service
systemctl status containerd.service
# 配置crictl工具
wget https://github.com/kubernetes-sigs/cri-tools/releases/download/v1.28.0/crictl-v1.28.0-linux-amd64.tar.gz
tar xf crictl-v*-linux-amd64.tar.gz -C /usr/bin/

cat > /etc/crictl.yaml <<EOF
runtime-endpoint: unix:///var/run/containerd/containerd.sock
image-endpoint: unix:///var/run/containerd/containerd.sock
timeout: 10
debug: false
EOF

systemctl restart containerd

mkdir /app/ccseone/assets/kubernetes/ -pv
# 安装kubelet
oras pull $REGISTRY_URL/library/kubernetes:$KUBE_VERSION-$ARCH_TYPE --output /app/ccseone/assets/kubernetes/
chmod 755 /app/ccseone/assets/kubernetes/$KUBE_VERSION/kube*
cp /app/ccseone/assets/kubernetes/$KUBE_VERSION/kube* /usr/bin

# kubelet service配置
cat > /etc/systemd/system/kubelet.service << EOF
[Unit]
Description=kubelet: The Kubernetes Node Agent
Documentation=https://kubernetes.io/docs/

[Service]
ExecStart=/usr/bin/kubelet
Restart=always
StartLimitInterval=0
RestartSec=10

[Install]
WantedBy=multi-user.target
EOF

systemctl daemon-reload
systemctl enable --now kubelet.service
systemctl start kubelet.service
systemctl status kubelet.service

# 安装conntrack
yum -y install conntrack

mkdir -p /etc/systemd/system/kubelet.service.d

# 生成kubeadm.conf （kubelet配置文件)
cat > /etc/systemd/system/kubelet.service.d/10-kubeadm.conf << EOF
# Note: This dropin only works with kubeadm and kubelet v1.11+
[Service]
Environment="KUBELET_KUBECONFIG_ARGS=--bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.conf --kubeconfig=/etc/kubernetes/kubelet.conf"
Environment="KUBELET_CONFIG_ARGS=--config=/var/lib/kubelet/config.yaml"
# This is a file that "kubeadm init" and "kubeadm join" generates at runtime, populating the KUBELET_KUBEADM_ARGS variable dynamically
EnvironmentFile=-/var/lib/kubelet/kubeadm-flags.env
# This is a file that the user can use for overrides of the kubelet args as a last resort. Preferably, the user should use
# the .NodeRegistration.KubeletExtraArgs object in the configuration files instead. KUBELET_EXTRA_ARGS should be sourced from this file.
EnvironmentFile=-/etc/sysconfig/kubelet
ExecStart=
ExecStart=/usr/bin/kubelet \$KUBELET_KUBECONFIG_ARGS \$KUBELET_CONFIG_ARGS \$KUBELET_KUBEADM_ARGS \$KUBELET_EXTRA_ARGS --node-ip=$node_ip --root-dir=$root_dir/kubelet
EOF

mkdir $root_dir/kubelet/plugins_registry -pv

kubeadm reset --force
systemctl stop kubelet.service
mkdir -p /var/lib/kubelet
cat > /var/lib/kubelet/config.yaml << EOF
apiVersion: kubelet.config.k8s.io/v1beta1
clusterDNS:
- 10.96.0.10
clusterDomain: cluster.local
cpuManagerPolicy: none
cpuManagerReconcilePeriod: 0s
evictionHard:
  imagefs.available: 5%
  memory.available: 5%
  nodefs.available: 5%
  nodefs.inodesFree: 5%
evictionPressureTransitionPeriod: 0s
fileCheckFrequency: 0s
healthzBindAddress: 127.0.0.1
healthzPort: 10248
httpCheckFrequency: 0s
imageGCHighThresholdPercent: 90
imageMinimumGCAge: 0s
kind: KubeletConfiguration
kubeReserved:
  cpu: 50m
  ephemeral-storage: 1Gi
  memory: 897Mi
logging:
  flushFrequency: 0
  options:
    json:
      infoBufferSize: "0"
  verbosity: 0
memorySwap: {}
nodeStatusReportFrequency: 0s
nodeStatusUpdateFrequency: 0s
resolvConf: /etc/resolv.conf
rotateCertificates: true
runtimeRequestTimeout: 0s
shutdownGracePeriod: 0s
shutdownGracePeriodCriticalPods: 0s
staticPodPath: /etc/kubernetes/manifests
streamingConnectionIdleTimeout: 0s
syncFrequency: 0s
systemReserved:
  cpu: 50m
  ephemeral-storage: 2Gi
  memory: 897Mi
tlsCipherSuites:
- TLS_ECDHE_ECDSA_WITH_AES_128_GCM_SHA256
- TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256
- TLS_ECDHE_ECDSA_WITH_CHACHA20_POLY1305
- TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384
- TLS_ECDHE_RSA_WITH_CHACHA20_POLY1305
- TLS_ECDHE_ECDSA_WITH_AES_256_GCM_SHA384
- TLS_RSA_WITH_AES_128_GCM_SHA256
- TLS_RSA_WITH_AES_256_GCM_SHA384
volumeStatsAggPeriod: 0s
maxPods: 48
podPidsLimit: 16384
EOF

# 执行kubeadm join
$KUBEADM_JOIN_CMD --v=6 2>&1 | tee /var/log/kubeadm-join.log

docker运行时示例
#!/bin/bash
export KUBEADM_JOIN_CMD=<KUBEADM_JOIN_CMD>
export RUNTIME_VERSION=<RUNTIME_VERSION>
export KUBE_VERSION=<KUBE_VERSION>
export REGISTRY_URL=<REGISTRY_URL>
export CR_URL=<CR_URL>
node_ip=$(hostname -I | awk '{print $1}')
root_dir="/var/lib/container" # 定义kubelet、运行时数据存储目录，请保持与云下一致

# 获取数据盘，用于挂载kubelet、容器运行时数据目录，没有数据盘则默认用系统盘
# 获取所有块设备
devices=$(lsblk -d -n -o NAME | grep -v NAME)
# 遍历每个设备
for dev in $devices; do
    # 检查是否已挂载
    if ! mountpoint -q /dev/$dev; then
        # 检查是否已格式化
        if ! blkid /dev/$dev > /dev/null 2>&1; then
            DATA_DISK="/dev/$dev"
            echo $DATA_DISK
            break
        fi
    fi
done

# 挂载
mkdir -p $root_dir
if [ -n "$DATA_DISK" ]; then
  mkfs.xfs -f $DATA_DISK
  if ! grep -qF "$DATA_DISK $root_dir xfs defaults 0 1" /etc/fstab;then
    echo "$DATA_DISK $root_dir xfs defaults 0 1" >> /etc/fstab # 开机自动挂载
  fi
  mount -a
  df -hT $root_dir | awk 'FNR == 2 {print $2}' # 判断是不是xfs
  xfs_info $(df -hT $root_dir | awk 'FNR == 2 {print $NF}') | grep -o "ftype=.*" | sed 's/ftype=//' # 判断是不是1
fi

ARCH=$(uname -m)
case $ARCH in
    x86_64)
        ARCH_TYPE="amd64"
        ;;
    aarch64|arm64)
        ARCH_TYPE="arm64"
        ;;
    *)
        ARCH_TYPE="unknown"
        ;;
esac

# 安装helm
wget -4 https://get.helm.sh/helm-v3.18.6-linux-amd64.tar.gz
tar -xzvf helm-v3.18.6-linux-amd64.tar.gz
mv linux-amd64/helm /usr/bin/helm

# 关闭防火墙
systemctl disbale --now firewalld
systemctl status firewalld

# 禁用SELinux
setenforce 0   临时禁用SELinux强制访问控制的命令
sed -i 's#SELINUX=enforcing#SELINUX=disabled#g' /etc/selinux/config

# 关闭swap分区
sed -ri 's/.*swap.*/#&/' /etc/fstab
swapoff -a && sysctl -w vm.swappiness=0

# 网络配置
sed -ri 's/.*swap.*/#&/' /etc/fstab
swapoff -a && sysctl -w vm.swappiness=0

# 时间同步
timedatectl set-ntp true

# 配置ulimit
cat >> /etc/security/limits.conf <<EOF
* soft nofile 655360
* hard nofile 131072
* soft nproc 655350
* hard nproc 655350
* seft memlock unlimited
* hard memlock unlimitedd
EOF

# 配置内核参数
cat <<EOF | sudo tee /etc/sysctl.d/99-sysctl-k8s.conf
net.bridge.bridge-nf-call-ip6tables=1
net.bridge.bridge-nf-call-iptables=1
net.ipv4.ip_forward=1
EOF

sed -i "s#net.ipv4.ip_forward=0#net.ipv4.ip_forward=1#g" /etc/sysctl.conf
sed -i "s#net.ipv4.ip_forward=0#net.ipv4.ip_forward=1#g" /etc/sysctl.d/99-sysctl.conf
sysctl -p
sysctl --system

# 若有docker服务，先停掉
systemctl stop docker
systemctl disable docker
systemctl stop containerd
systemctl disable containerd
ps -ef|egrep 'docker|containerd|runc|nerdctl'|grep -v 'grep'|awk '{print $2}'|xargs -i kill -9 {}

# 安装docker
if grep -qi "ctyunos" /etc/os-release; then
    oras pull $REGISTRY_URL/library/cri-dockerd:0.3.4-$ARCH_TYPE --output /app/ccse/assets/cri/
    oras pull $REGISTRY_URL/library/docker:$RUNTIME_VERSION-$ARCH_TYPE --output /app/ccse/assets/cri/
    oras pull $REGISTRY_URL/library/containerd:1.6.23-$ARCH_TYPE --output /app/ccse/assets/cri/
    oras pull $REGISTRY_URL/library/runc:1.1.12-$ARCH_TYPE --output /app/ccse/assets/cri/containerd-$CONTAINERD_RUNTIME_VERSION/
    cp /app/ccse/assets/cri/docker-$RUNTIME_VERSION/* /usr/bin
    cp /app/ccse/assets/cri/containerd-1.6.23/* /usr/bin
    cp /app/ccse/assets/cri/cri-dockerd-0.3.4/* /usr/bin
elif grep -qi "centos" /etc/os-release; then
    yum install -y yum-utils
    yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
    sed -i 's+https://download.docker.com+https://mirrors.tuna.tsinghua.edu.cn/docker-ce+' /etc/yum.repos.d/docker-ce.repo
    yum install -y docker-ce-$RUNTIME_VERSION docker-ce-cli-$RUNTIME_VERSION containerd.io
else
    echo "unknown"
fi


# 配置docker service
cat > /etc/systemd/system/docker.service << EOF
[Unit]
Description=Docker Application Container Engine
Documentation=http://docs.docker.com
After=network.target docker.socket containerd.service
BindsTo=containerd.service
Wants=docker.socket

[Service]
Type=notify
Environment=GOTRACEBACK=crash
ExecReload=/bin/kill -s HUP $MAINPID
Delegate=yes
KillMode=process
ExecStart=/usr/bin/dockerd \
          $DOCKER_OPTS \
          $DOCKER_STORAGE_OPTIONS \
          $DOCKER_NETWORK_OPTIONS \
          $DOCKER_DNS_OPTIONS \
          $INSECURE_REGISTRY
TasksMax=infinity
LimitNOFILE=1048576
LimitNPROC=1048576
LimitCORE=infinity
TimeoutStartSec=1min
# restart the docker process if it exits prematurely
Restart=on-failure
StartLimitBurst=3
StartLimitInterval=60s

[Install]
WantedBy=multi-user.target
EOF

cat > /etc/systemd/system/containerd.service <<EOF
[Unit]
Description=containerd container runtime
Documentation=https://containerd.io
After=network.target

[Service]
ExecStartPre=-/sbin/modprobe overlay
ExecStart=/usr/bin/containerd
KillMode=process
Delegate=yes
LimitNOFILE=1048576
# Having non-zero Limit*s causes performance problems due to accounting overhead
# in the kernel. We recommend using cgroups to do container-local accounting.
LimitNPROC=infinity
LimitCORE=infinity
LimitMEMLOCK=infinity
TasksMax=infinity

[Install]
WantedBy=multi-user.target
EOF

mkdir -p /etc/docker
chmod 0755 /etc/docker
cat > /etc/docker/daemon.json << EOF
{
  "insecure-registries": [ "$CR_URL" ],
  "storage-driver": "overlay2",
  "data-root": "$root_dir/docker",
  "log-driver": "json-file",
  "log-opts": {
      "max-size": "1g"
  },
  "exec-opts": ["native.cgroupdriver=systemd"],
  "bridge": "none"
}
EOF
# 启动docker服务
systemctl daemon-reload
systemctl enable --now containerd.service
systemctl start containerd.service
systemctl status containerd.servic
systemctl daemon-reload
systemctl enable docker
systemctl restart docker

cat > /etc/systemd/system/cri-docker.socket << EOF
[Unit]
Description=CRI Docker Socket for the API
PartOf=cri-docker.service

[Socket]
ListenStream=%t/cri-dockerd.sock
SocketMode=0660
SocketUser=root
SocketGroup=root

[Install]
WantedBy=sockets.target
EOF

# 配置并启动cri-docker服务
cat > /etc/systemd/system/cri-docker.service << EOF
[Unit]
Description=CRI Interface for Docker Application Container Engine
Documentation=https://docs.mirantis.com
After=network-online.target firewalld.service docker.service
Wants=network-online.target
Requires=cri-docker.socket

[Service]
Type=notify
ExecStart=/usr/bin/cri-dockerd --ipv6-dual-stack --log-level debug --pod-infra-container-image $REGISTRY_URL/library/pause:3.10 --container-runtime-endpoint fd://
#ExecStart=/usr/bin/cri-dockerd --container-runtime-endpoint fd://
ExecReload=/bin/kill -s HUP $MAINPID
TimeoutSec=0
RestartSec=2
Restart=always
StartLimitInterval=0s

# Note that StartLimit* options were moved from "Service" to "Unit" in systemd 229.
# Both the old, and new location are accepted by systemd 229 and up, so using the old location
# to make them work for either version of systemd.
#StartLimitBurst=3

# Note that StartLimitInterval was renamed to StartLimitIntervalSec in systemd 230.
# Both the old, and new name are accepted by systemd 230 and up, so using the old name to make
# this option work for either version of systemd.
#StartLimitInterval=60s

# Having non-zero Limit*s causes performance problems due to accounting overhead
# in the kernel. We recommend using cgroups to do container-local accounting.
LimitNOFILE=infinity
LimitNPROC=infinity
LimitCORE=infinity

# Comment TasksMax if your systemd version does not support it.
# Only systemd 226 and above support this option.
TasksMax=infinity
Delegate=yes
KillMode=process

[Install]
WantedBy=multi-user.target
EOF

systemctl daemon-reload
systemctl enable cri-docker
systemctl restart cri-docker

# 安装kubelet
oras pull $REGISTRY_URL/library/kubelet:v$KUBE_VERSION-$ARCH_TYPE --output /app/ccse/assets/kubernetes/v$KUBE_VERSION/
oras pull $REGISTRY_URL/library/kubernetes:v$KUBE_VERSION-$ARCH_TYPE --output /app/ccse/assets/kubernetes/
chmod 755 /app/ccse/assets/kubernetes/v$KUBE_VERSION/kube*
cp /app/ccse/assets/kubernetes/v$KUBE_VERSION/kube* /usr/bin

mkdir -p /etc/systemd/system/kubelet.service.d
mkdir /etc/kubernetes/patches -pv
mkdir -p $root_dir/kubelet/plugins_registry
mkdir -p /etc/kubernetes/manifests

cat > /etc/systemd/system/kubelet.service.d/10-kubeadm.conf << EOF
# Note: This dropin only works with kubeadm and kubelet v1.11+
[Service]
Environment="KUBELET_KUBECONFIG_ARGS=--bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.conf --kubeconfig=/etc/kubernetes/kubelet.conf"
Environment="KUBELET_CONFIG_ARGS=--config=/var/lib/kubelet/config.yaml"
# This is a file that "kubeadm init" and "kubeadm join" generates at runtime, populating the KUBELET_KUBEADM_ARGS variable dynamically
EnvironmentFile=-/var/lib/kubelet/kubeadm-flags.env
# This is a file that the user can use for overrides of the kubelet args as a last resort. Preferably, the user should use
# the .NodeRegistration.KubeletExtraArgs object in the configuration files instead. KUBELET_EXTRA_ARGS should be sourced from this file.
EnvironmentFile=-/etc/sysconfig/kubelet
ExecStart=
ExecStart=/usr/bin/kubelet \$KUBELET_KUBECONFIG_ARGS \$KUBELET_CONFIG_ARGS \$KUBELET_KUBEADM_ARGS \$KUBELET_EXTRA_ARGS --node-ip=$node_ip --root-dir=$root_dir/kubelet
EOF

# 配置kubelet service
cat > /etc/systemd/system/kubelet.service << EOF
[Unit]
Description=kubelet: The Kubernetes Node Agent
Documentation=https://kubernetes.io/docs/

[Service]
ExecStart=/usr/bin/kubelet
Restart=always
StartLimitInterval=0
RestartSec=10

[Install]
WantedBy=multi-user.target
EOF

systemctl daemon-reload
systemctl enable --now kubelet.service # 设置开机自启动
systemctl start kubelet.service
systemctl status kubelet.service

# 安装conntrack
yum -y install conntrack

kubeadm reset --force --cri-socket unix://var/run/cri-dockerd.sock
systemctl stop kubelet.service

# 提取控制平面地址
API_ADDRESS=$(echo "$KUBEADM_JOIN_CMD" | grep -oP '\d+\.\d+\.\d+\.\d+:\d+')

# 提取Token
TOKEN=$(echo "$KUBEADM_JOIN_CMD" | grep -oP -- '--token \K[^\s]+')

cat > /etc/kubernetes/kubeadm.yaml << EOF
---
apiVersion: kubeadm.k8s.io/v1beta3
caCertPath: /etc/kubernetes/pki/ca.crt
discovery:
  bootstrapToken:
    apiServerEndpoint: "$API_ADDRESS"
    token: "$TOKEN"
    unsafeSkipCAVerification: true
  timeout: 5m0s
  tlsBootstrapToken: "$TOKEN"
kind: JoinConfiguration
nodeRegistration:
  criSocket: unix:///var/run/cri-dockerd.sock
  imagePullPolicy: IfNotPresent
  name: "$HOSTNAME"
patches:
  directory: /etc/kubernetes/patches
EOF

# 加入集群
kubeadm join --config /etc/kubernetes/kubeadm.yaml --v=6 2>&1 | tee /var/log/kubeadm-join.log

步骤二：创建节点池

用户登录分布式容器云平台，在左侧导航栏，选择集群资源-> 集群管理；
在集群列表，单击目标集群，进入集群页面；
在左侧导航栏，选择节点管理 -> 节点池，选择创建节点池；
在创建节点池时，选择对应云上规格机器和相关配置，并添加上述的节点部署脚本，管理节点的标签、污点等，完成节点池创建。

自定义OS镜像构建

为缩短云上节点从创建到就绪状态的时间，可以通过预先安装所需软件包自定义OS镜像的方式，减少软件下载时间，提升效率。

本参考以Centos7.9操作系统为例，接入1.31.6版本的Kubernetes集群，制作自定义OS镜像，完成节点池创建。

步骤一：配置基础环境

1. 创建ECS云主机

登录计算-弹性云主机控制台。
选择对应资源池，然后点击创建云主机，配置相关内容。
等待云主机实例创建完成之后，登录节点。

2. 安装工具包，配置基础环境

yum -y install yum-utils,conntrack

# 安装helm
wget https://get.helm.sh/helm-v3.18.6-linux-amd64.tar.gz
tar -xzvf helm-v3.18.6-linux-amd64.tar.gz
mv linux-amd64/helm /usr/bin/helm

# 关闭防火墙
systemctl disbale --now firewalld
systemctl status firewalld

# 禁用SELinux
setenforce 0   # 临时禁用SELinux强制访问控制的命令
sed -i 's#SELINUX=enforcing#SELINUX=disabled#g' /etc/selinux/config

# 关闭swap分区
sed -ri 's/.*swap.*/#&/' /etc/fstab
swapoff -a && sysctl -w vm.swappiness=0

# 时间同步
timedatectl set-ntp true

# 配置ulimit
cat >> /etc/security/limits.conf <<EOF
* soft nofile 655360
* hard nofile 131072
* soft nproc 655350
* hard nproc 655350
* seft memlock unlimited
* hard memlock unlimitedd
EOF

3. 容器运行时配置

下载containerd
配置系统模块
配置内核参数
运行时配置文件
镜像仓库配置
containerd service配置
crictl命令配置

# 下载containerd
yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
sed -i 's+https://download.docker.com+https://mirrors.tuna.tsinghua.edu.cn/docker-ce+' /etc/yum.repos.d/docker-ce.repo
yum install containerd.io-$RUNTIME_VERSION -y

# 配置containerd service
cat > /etc/systemd/system/containerd.service <<EOF
[Unit]
Description=containerd container runtime
Documentation=https://containerd.io
After=network.target

[Service]
ExecStartPre=-/sbin/modprobe overlay
ExecStart=/usr/bin/containerd
KillMode=process
Delegate=yes
LimitNOFILE=1048576
# Having non-zero Limit*s causes performance problems due to accounting overhead
# in the kernel. We recommend using cgroups to do container-local accounting.
LimitNPROC=infinity
LimitCORE=infinity
LimitMEMLOCK=infinity
TasksMax=infinity

[Install]
WantedBy=multi-user.target
EOF

# 配置containerd所需系统模块
cat <<EOF | sudo tee /etc/modules-load.d/ccse.conf
overlay
br_netfilter
EOF

systemctl restart systemd-modules-load.service
lsmod |egrep "overlay|netfilter" #验证

# 配置containerd所需内核
cat <<EOF | sudo tee /etc/sysctl.d/ccse.conf
net.bridge.bridge-nf-call-ip6tables=1
net.bridge.bridge-nf-call-iptables=1
net.ipv4.ip_forward=1
EOF

sed -i "s#net.ipv4.ip_forward=0#net.ipv4.ip_forward=1#g" /etc/sysctl.d/99-sysctl.conf
# 加载内核
sysctl --system

4. kubelet配置

下载kubelet
配置kubelet service

# 获取二进制文件，登录Master节点，将二进制文件拷贝到该节点
scp /usr/bin/kube{let,adm,ctl} $NODEIP:/usr/bin

# kubelet service配置
cat > /etc/systemd/system/kubelet.service << EOF
[Unit]
Description=kubelet: The Kubernetes Node Agent
Documentation=https://kubernetes.io/docs/

[Service]
ExecStart=/usr/bin/kubelet
Restart=always
StartLimitInterval=0
RestartSec=10

[Install]
WantedBy=multi-user.target
EOF

# 启动kubelet
systemctl daemon-reload
systemctl enable --now kubelet.service
systemctl start kubelet.service
systemctl status kubelet.service

步骤二：导出自定义镜像

登录计算控制台。
在左侧导航栏，选择弹性云主机 > 选择云主机实例，点击进入实例详情，关机云主机。
退出云主机实例详情页面，在目标实例右侧，选择更多 > 制作镜像。
在创建私有镜像页面，填入私有镜像信息，完成创建。
计算控制台，左侧导航栏，选择镜像服务 > 私有镜像可以查看，状态为正常。

步骤三：修改节点部署脚本

由于私有镜像已包含所需的工具包，所以节点部署脚本只需接收加入集群的相关信息即可。

#!/bin/bash
set -x
export KUBEADM_JOIN_CMD="kubeadm join 172.31.XXX:6443 --token utz5te.fxphv4vijih*** --discovery-token-ca-cert-hash sha256:57dab39b29f8d5a2e0cc0e5c9b26425ed1b***"
export KUBE_VERSION="v1.31.9-aliyun.1"
export RUNTIME_VERSION="2.1.3"
export REGISTRY_URL="registry-huabei2.crs-internal.ctyun.cn"
export CR_URL="127.0.0.1:5000"
node_ip=$(hostname -I | awk '{print $1}')

# 规划数据盘挂载路径，用于容器运行时和kubelet根目录存储数据
root_dir="/data"


devices=$(lsblk -d -n -o NAME | grep -v NAME)
for dev in $devices; do
    if ! mountpoint -q /dev/$dev; then
        if ! blkid /dev/$dev > /dev/null 2>&1; then
            DATA_DISK="/dev/$dev"
            echo $DATA_DISK
            break
        fi
    fi
done

# 格式化数据盘，挂盘
mkfs.xfs -f $DATA_DISK
mkdir -p $root_dir/container $root_dir/kubelet $root_dir/containerd
if ! grep -qF "$DATA_DISK $root_dir/container xfs defaults 0 1" /etc/fstab;then
  echo "$DATA_DISK $root_dir/container xfs defaults 0 1" >> /etc/fstab
fi
mount -a
mkdir -p  $root_dir/container/containerd $root_dir/container/kubelet
if ! grep -qF "$root_dir/container/kubelet $root_dir/kubelet none defaults,bind,slave,shared 0 0" /etc/fstab;then
  echo "$root_dir/container/kubelet $root_dir/kubelet none defaults,bind,slave,shared 0 0" >> /etc/fstab
fi
if ! grep -qF "$root_dir/container/containerd $root_dir/containerd none defaults,bind 0 0" /etc/fstab;then
  echo "$root_dir/container/containerd $root_dir/containerd none defaults,bind 0 0" >> /etc/fstab
fi
mount -a
df -hT $/root_dir/container | awk 'FNR == 2 {print $2}'
xfs_info $(df -hT $root_dir/container | awk 'FNR == 2 {print $NF}') | grep -o "ftype=.*" | sed 's/ftype=//'

systemctl stop containerd
systemctl disable containerd

ps -ef|egrep 'docker|containerd|runc|nerdctl'|grep -v 'grep'|awk '{print $2}'|xargs -i kill -9 {}

mkdir /etc/containerd
containerd config default | tee /etc/containerd/config.toml

sed -i "s#SystemdCgroup\ \=\ false#SystemdCgroup\ \=\ true#g" /etc/containerd/config.toml
cat /etc/containerd/config.toml | grep SystemdCgroup

sed -i "s#registry.k8s.io#$REGISTRY_URL/library#g" /etc/containerd/config.toml
cat /etc/containerd/config.toml | grep sandbox_image

sed -i "s#config_path\ \=\ \"\"#config_path\ \=\ \"/etc/containerd/certs.d\"#g" /etc/containerd/config.toml
cat /etc/containerd/config.toml | grep certs.d

sed -i "s#root\ \=\ \"/var/lib/containerd\"#root\ \=\ \"$root_dir/containerd\"#g"  /etc/containerd/config.toml

mkdir /etc/containerd/certs.d/docker.io -pv
cat > /etc/containerd/certs.d/docker.io/hosts.toml << EOF
server = "https://docker.io"
[host."https://registry-1.docker.io"]
  capabilities = ["pull", "resolve"]
EOF

mkdir /etc/containerd/certs.d/$CR_URL -pv
cat > /etc/containerd/certs.d/$CR_URL/hosts.toml << EOF
server = "https://$CR_URL}}"
[host."http://$CR_URL"]
  capabilities = ["pull", "resolve"]
  skip_verify = true
EOF

mkdir /etc/containerd/certs.d/$REGISTRY_URL -pv
cat > /etc/containerd/certs.d/$REGISTRY_URL/hosts.toml << EOF
server = "https://$REGISTRY_URL"
[host."https://$REGISTRY_URL"]
  capabilities = ["pull", "resolve"]
  skip_verify = true
EOF

systemctl daemon-reload
systemctl enable --now containerd.service
systemctl start containerd.service
systemctl status containerd.service

cat > /etc/crictl.yaml <<EOF
runtime-endpoint: unix:///var/run/containerd/containerd.sock
image-endpoint: unix:///var/run/containerd/containerd.sock
timeout: 10
debug: false
EOF

systemctl restart containerd

cat > /etc/systemd/system/kubelet.service << EOF
[Unit]
Description=kubelet: The Kubernetes Node Agent
Documentation=https://kubernetes.io/docs/

[Service]
ExecStart=/usr/bin/kubelet
Restart=always
StartLimitInterval=0
RestartSec=10

[Install]
WantedBy=multi-user.target
EOF

systemctl daemon-reload
systemctl enable --now kubelet.service
systemctl start kubelet.service
systemctl status kubelet.service

mkdir -p /etc/systemd/system/kubelet.service.d

cat > /etc/systemd/system/kubelet.service.d/10-kubeadm.conf << EOF
# Note: This dropin only works with kubeadm and kubelet v1.11+
[Service]
Environment="KUBELET_KUBECONFIG_ARGS=--bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.conf --kubeconfig=/etc/kubernetes/kubelet.conf"
Environment="KUBELET_CONFIG_ARGS=--config=/var/lib/kubelet/config.yaml"
Environment="KUBELET_EXTRA_ARGS=--client-ca-file=/etc/kubernetes/pki/ca.crt --register-with-taints=ctyun:NoSchedule --node-labels=k8s.aliyun.com/ignore-by-terway=true"
# This is a file that "kubeadm init" and "kubeadm join" generates at runtime, populating the KUBELET_KUBEADM_ARGS variable dynamically
EnvironmentFile=-/var/lib/kubelet/kubeadm-flags.env
# This is a file that the user can use for overrides of the kubelet args as a last resort. Preferably, the user should use
# the .NodeRegistration.KubeletExtraArgs object in the configuration files instead. KUBELET_EXTRA_ARGS should be sourced from this file.
EnvironmentFile=-/etc/sysconfig/kubelet
ExecStart=
ExecStart=/usr/bin/kubelet \$KUBELET_KUBECONFIG_ARGS \$KUBELET_CONFIG_ARGS \$KUBELET_KUBEADM_ARGS \$KUBELET_EXTRA_ARGS --node-ip=$node_ip --root-dir=$root_dir/kubelet
EOF

mkdir $root_dir/kubelet/plugins_registry -pv

kubeadm reset --force # clear
systemctl stop kubelet.service

cat > /var/lib/kubelet/config.yaml << EOF
apiVersion: kubelet.config.k8s.io/v1beta1
clusterDNS:
- 10.1.0.10
clusterDomain: cluster.local
cgroupDriver: systemd
cpuManagerPolicy: none
cpuManagerReconcilePeriod: 0s
evictionHard:
  imagefs.available: 5%
  memory.available: 5%
  nodefs.available: 5%
  nodefs.inodesFree: 5%
evictionPressureTransitionPeriod: 0s
fileCheckFrequency: 0s
healthzBindAddress: 127.0.0.1
healthzPort: 10248
httpCheckFrequency: 0s
imageGCHighThresholdPercent: 90
imageMinimumGCAge: 0s
kind: KubeletConfiguration
kubeReserved:
  cpu: 50m
  ephemeral-storage: 1Gi
  memory: 897Mi
logging:
  flushFrequency: 0
  options:
    json:
      infoBufferSize: "0"
  verbosity: 0
memorySwap: {}
nodeStatusReportFrequency: 0s
nodeStatusUpdateFrequency: 0s
resolvConf: /etc/resolv.conf
rotateCertificates: true
runtimeRequestTimeout: 0s
shutdownGracePeriod: 0s
shutdownGracePeriodCriticalPods: 0s
staticPodPath: /etc/kubernetes/manifests
streamingConnectionIdleTimeout: 0s
syncFrequency: 0s
systemReserved:
  cpu: 50m
  ephemeral-storage: 2Gi
  memory: 897Mi
tlsCipherSuites:
- TLS_ECDHE_ECDSA_WITH_AES_128_GCM_SHA256
- TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256
- TLS_ECDHE_ECDSA_WITH_CHACHA20_POLY1305
- TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384
- TLS_ECDHE_RSA_WITH_CHACHA20_POLY1305
- TLS_ECDHE_ECDSA_WITH_AES_256_GCM_SHA384
- TLS_RSA_WITH_AES_128_GCM_SHA256
- TLS_RSA_WITH_AES_256_GCM_SHA384
volumeStatsAggPeriod: 0s
maxPods: 48
podPidsLimit: 16384
EOF

$KUBEADM_JOIN_CMD --v=6 2<&1 | tee /etc/kubernetes/kubeadm-join.log

步骤四：使用自定义镜像创建节点池

登录分布式容器云平台控制台，在左侧导航栏选择集群资源 > 集群管理。
在集群列表页面，单击目标集群，在左侧导航栏选择节点 > 节点池。
单击创建节点池，在创建页面填写信息时，节点配置处操作系统选择上述导出的私有镜像；高级配置处填写节点部署脚本，完成创建。

查看节点池

点击节点池名称，查看以下内容：

基本信息：展示节点池信息、节点配置信息；
节点管理：展示节点池内所有节点，支持对节点进行退订、移除操作；
伸缩活动：节点池内扩容、缩容操作及其活动状态，当扩缩容失败时，可以查看失败原因；

编辑节点池

节点池创建完成后，部分节点池配置支持修改，包括节点池名称、计费模式、存储配置、网络配置-子网配置、高级配置（部署前执行脚本、节点标签、注解、污点、资源标签、节点不可调度、描述等）；

节点池更新后，不会修改节点池内已有节点的配置，仅作用于新扩容节点。特殊场景除外（存量节点标签、注解、污点同步）。

删除节点池

在删除节点池前，须确保节点已全部缩容，节点池内无节点，方可删除节点池。

节点池扩容

在用户完成节点池创建之后，进行节点池扩容，节点池状态变为扩容中，等待扩容完成之后，即可在集群中和节点列表中看到对应节点，节点池状态恢复为已激活。

节点池扩容包括两个步骤：

弹出ECS实例：根据配置的期望实例数和节点池配置执行扩容，节点池显示扩容中。
将ECS实例加入到集群：在ECS实例创建成功之后，自动执行节点部署脚本，对节点进行部署，将节点加入到集群中。节点成功加入到集群后，节点池显示已激活，伸缩活动显示成功。

扩容出来的节点状态说明如下所示：

状态	说明
正常	节点在集群中运行正常
异常	节点在集群中运行异常
创建中	节点实例正在创建
创建失败	ECS节点实例创建失败
仅部署成功	仅执行节点部署脚本成功，节点未成功加入集群，请检查节点部署脚本
部署失败	执行节点部署脚本失败
驱逐中	正在驱逐节点上的Pod到其它节点
已封锁	节点已被封锁，不允许新Pod调度到该节点
删除中	节点正在被删除
删除失败	节点删除失败
移除中	节点正在从集群中移除
移除失败	节点移除失败

节点池缩容

节点池缩容分为两种操作：

退订：节点从集群中移除，同时会退订节点实例，请事先备份重要数据。
移除：节点从集群中移除，但不会删除节点实例，节点实例会重装系统，移除前请事先备份重要数据。

息壤智算

应用商城

定价

合作伙伴

开发者

支持与服务

了解天翼云

分布式容器云平台

分布式容器云平台

前提条件

创建节点池

创建流程

部署脚本构建

步骤一：创建节点部署脚本

containerd运行时示例

步骤二：创建节点池

自定义OS镜像构建

步骤一：配置基础环境

步骤二：导出自定义镜像

步骤三：修改节点部署脚本

步骤四：使用自定义镜像创建节点池

查看节点池

编辑节点池

删除节点池

节点池扩容

节点池缩容

活动

息壤智算

应用商城

定价

合作伙伴

开发者

支持与服务

了解天翼云

分布式容器云平台

分布式容器云平台

前提条件

创建节点池

创建流程

部署脚本构建

步骤一：创建节点部署脚本

containerd运行时示例

步骤二：创建节点池

自定义OS镜像构建

步骤一：配置基础环境

步骤二：导出自定义镜像

步骤三：修改节点部署脚本

步骤四：使用自定义镜像创建节点池

查看节点池

编辑节点池

删除节点池

节点池扩容

节点池缩容
