可视化提供对结构化后的日志字段进行查询与分析的功能。对原始日志结构化后,即可在日志控制台设置日志分析场景,并通过可视化的方式呈现结果。
前提条件
已完成日志采集配置,并成功采集到日志。
操作步骤
-
登录云日志服务控制台。选择目标日志项目与日志单元,并点击日志检索进入检索页面。
-
切换至语句模式下,在统计分析框中输入SQL分析语句,具体语法请参考SQL语法章节。
-
点击【检索/分析】按钮,结果将默认以表格形式呈现。
-
点击右侧的图标类型,即可将表格转换为其他图表类型。支持时序图、柱状图、饼图与流图展示。
-

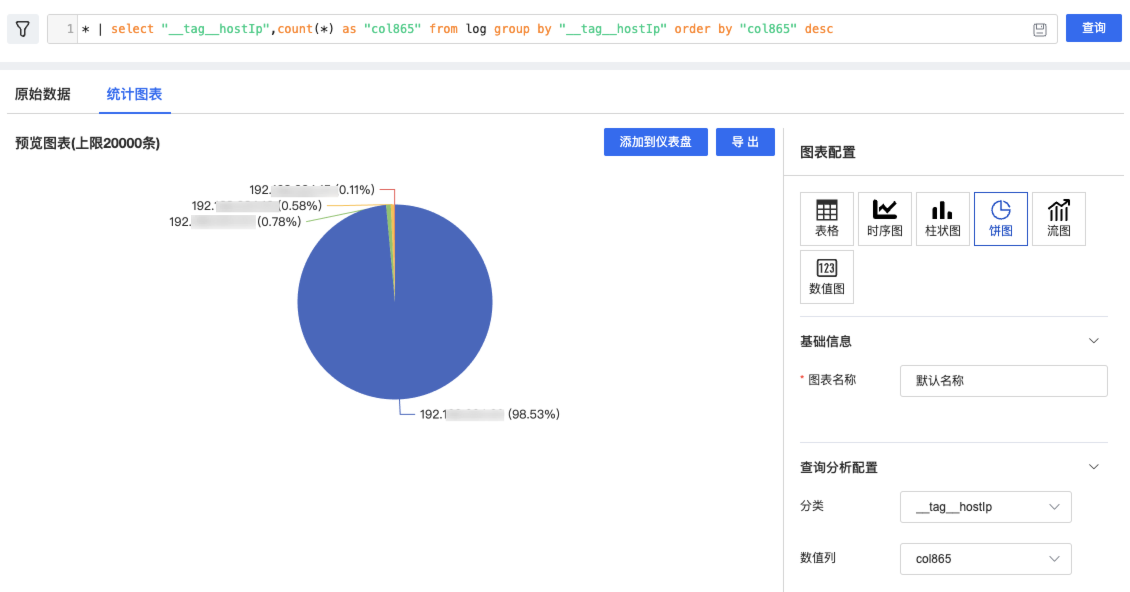

如点击饼图,可查看转化结果。
-
各图表参数说明如下
图表类型 参数说明 表格 图表名称:自定义图表名称 时序图 图表名称:自定义图表名称
X轴字段:在下拉框中选择字段数据作为X轴,仅可选择一个字符数据
Y轴字段:在下拉框中选择字段数据作为Y轴,可选择一个或多个字段数据柱状图 图表名称:自定义图表名称
X轴字段:在下拉框中选择字段数据作为X轴,仅可选择一个字符数据
Y轴字段:在下拉框中选择字段数据作为Y轴,可选择一个或多个字段数据饼图 图表名称:自定义图表名称
分类:在下拉框中选择字段数据作为分类,推荐用户使用字符串作为分类
数值列:在下拉框中选择字段数据作为数值流图 图表名称:自定义图表名称
流图类型:目前仅支持线图
X轴字段:在下拉框中选择字段数据作为X轴
Y轴字段:在下拉框中选择字段数据作为Y轴
聚合列:选择需要在第三维度中聚合的字段
对查询结果可执行以下操作
导出
完成统计分析后,点击【导出】按钮可将统计分析结果导出为PNG图片、PDF文件或EXCEL文件。

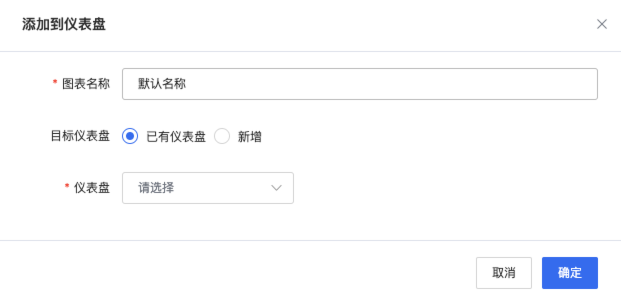

添加到仪表盘
完成统计分析后,点击【导出】按钮可将统计分析结果保存到仪表盘中进行长期监控。详情请参考添加可视化图表。
