时序图
更新时间 2025-07-22 17:48:51
最近更新时间: 2025-07-22 17:48:51
本文主要介绍云日志服务的时序图。
时序（折线）图是一种用于趋势分析的图表，通常用于展示一组数据在有序数据类别（通常是连续时间间隔）上的变化趋势。它能够直观地显示数据的变化趋势。在线图中，可以清晰地观察到数据在特定周期内的波动情况，主要体现在：
- 递增性、递减性
- 增减速率情况
- 增减规律（如周期变化）
- 峰值、谷值
因此，时序图是分析数据随时间变化趋势的最佳工具选择。
前提条件
已完成日志采集配置，并成功采集到日志。
操作步骤
- 登录云日志服务控制台。
- 在日志管理页面的日志项目列表中，点击已创建的日志单元名称，进入日志单元详情页面。
- 在日志单元详情页面中，即可查看当前日志单元中的日志数据。
- 在语句搜索模式下，输入查询语句与SQL分析语句，具体语法请参考SQL统计分析章节。
- 点击【查询】按钮，结果将默认以表格形式呈现。右侧图表类型选择点击时序图。

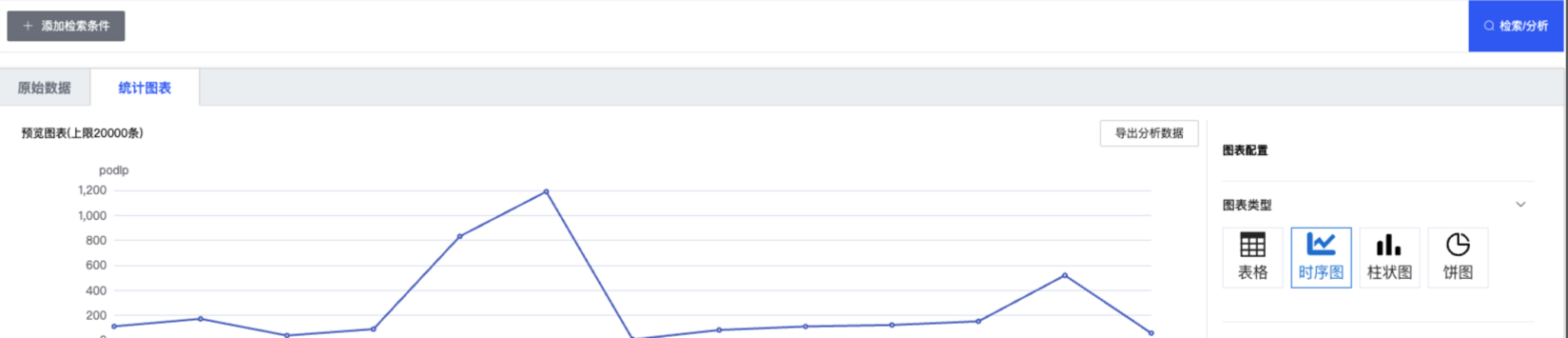

- 结果将以时序图的形式展示，x轴默认为表格模式下的第一列数据，y轴默认为表格模式下的第二列数据。
配置参数
图表配置参数如下：
查询分析配置
| 参数 | 说明 |
|---|---|
| 图表名称 | 自定义图表名称 |
| X轴字段 | 在下拉框中选择字段数据作为X轴，仅可选择一个字符数据 |
| Y轴字段 | 在下拉框中选择字段数据作为Y轴，可选择一个或多个字段数据 |
标准配置
| 参数 | 说明 |
|---|---|
| 格式化 | 设置数字的显示格式 |
| 单位 | 设置数字的单位 |
| 小数点位数 | 设置数字的小数点后的位数 |
图例配置
| 参数 | 说明 |
|---|---|
| 显示图例 | 打开后将在图表中显示图例 |
| 图例位置 | 配置图例位置在上方或下方 |
图形配置
| 参数 | 说明 |
|---|---|
| 连接方式 | 选择时序图的连线方式 |
| 线宽 | 设置线的宽度 |
| 是否显示点 | 设置显示点 |
| 边距 | 设置上下左右的边距大小 |
Tooltip配置
| 参数 | 说明 |
|---|---|
| 排序方式 | 设置鼠标悬浮在折线图上时，数据的排序方式 |
X、Y轴配置
| 参数 | 说明 |
|---|---|
| 显示X轴 | 打开显示x轴开关后，将在时序图中显示X轴 |
| X轴名称 | 设置X轴的名称 |
| 显示Y轴 | 打开显示Y轴开关后，将在时序图中显示Y轴 |
| Y轴名称 | 设置Y轴的名称 |
| Y轴位置 | 设置Y轴的位置 |
