嵌套循环(Nested Loops)

在 SQL Server 中，Nested Loops（嵌套循环）是一种常用的连接算法，适用于小数据集或索引支持的场景。Nested Loops 的执行逻辑比较简单且直接，但在处理大规模数据时可能效率较低。

嵌套循环(Nested Loops)的执行逻辑

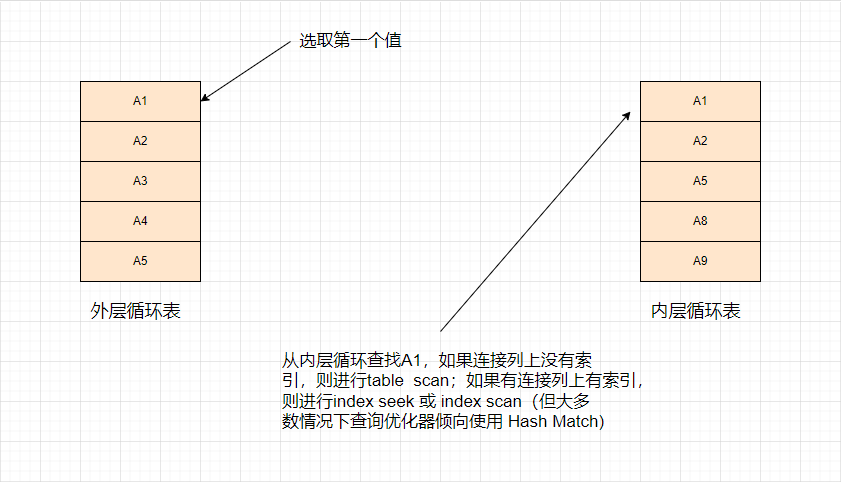

嵌套循环可以理解为就是两层For循环，外层For对应外部输入表（执行计划的图示排在上面）,内层For对应内部出入表（执行计划的图示排在下面）

嵌套循环(Nested Loops)的优缺点：

• 优点：
  实现简单，逻辑清晰。
  对于小数据集或内部输入有索引支持的情况下非常高效。
• 缺点：
  对于大规模数据集，效率较低，因为每个外部输入的记录都需要扫描整个内部输入集

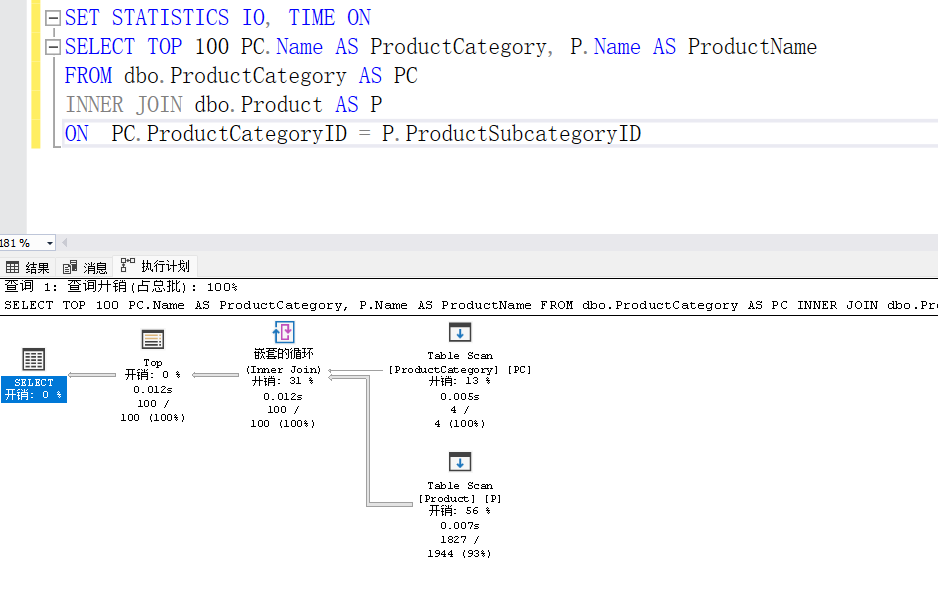

嵌套循环(Nested Loops)的测试

--创建测试数据
SELECT * INTO ProductCategory FROM AdventureWorks2019.[Production].[ProductCategory]
SELECT * INTO Product FROM AdventureWorks2019.[Production].Product

SET STATISTICS IO, TIME ON
SELECT TOP 100 PC.Name AS ProductCategory, P.Name AS ProductName
FROM dbo.ProductCategory AS PC
INNER JOIN dbo.Product AS P
ON  PC.ProductCategoryID = P.ProductSubcategoryID

合并关联(Merge Join)

在 SQL Server 中，Merge Join（合并连接）是一种高效的连接算法，通常在以下条件下使用：

1. 两个输入集都已经按连接键排序。
2. 连接键的数据类型相同。

Merge Join 的示例

假设有两个表 TableA 和 TableB，分别包含 ID 列作为连接键。我们希望连接这两个表。数据如下：

TableA（已按 ID 排序）:

TableB（已按 ID 排序）:

执行以下查询：

SELECT
    A.ID,
    A.ValueA,
    B.ValueB
FROM
    TableA AS A
    INNER JOIN TableB AS B
    ON A.ID = B.ID;

在执行计划中，SQL Server 可能会选择使用 Merge Join 算法来执行这个连接操作。Merge Join 的执行过程如下：

1. 初始化：

• 初始化两个指针，分别指向 TableA 和 TableB 的第一个记录。

2. 合并阶段（Merge Phase）：

• 比较 TableA 的当前记录 (1, A1) 和 TableB 的当前记录 (1, B1) 的连接键：

• 两个连接键相等，将匹配的记录 (1, A1, B1) 加入结果集。
• 移动两个指针到各自的下一个记录。

• 比较 TableA 的当前记录 (2, A2) 和 TableB 的当前记录 (2, B2) 的连接键：

• 两个连接键相等，将匹配的记录 (2, A2, B2) 加入结果集。
• 移动两个指针到各自的下一个记录。

• 比较 TableA 的当前记录 (3, A3) 和 TableB 的当前记录 (4, B4) 的连接键：

• 3 < 4，移动 TableA 的指针到下一个记录。

• TableA 到达末尾，连接操作完成。

3. 结束：

• 当其中一个输入集到达末尾时，连接操作完成。

Merge Join 的执行逻辑

1. 排序阶段（如果需要）：

• 如果输入数据没有按连接键排序，SQL Server 可能会先对输入数据进行排序。
• 如果输入数据已经按连接键排序，则跳过排序阶段。

2. 合并阶段（Merge Phase）：

• 初始化两个指针，分别指向两个输入集的第一个记录。
• 比较两个指针所指向记录的连接键。
• 根据连接键的比较结果，执行以下操作：

• 如果两个连接键相等，则将匹配的记录加入结果集，并移动两个指针到各自的下一个记录。
• 如果连接键不相等，则移动指向较小连接键的指针到下一个记录。

• 重复上述步骤，直到其中一个输入集到达末尾。

Merge Join 的优缺点

• 优点：
  对于大规模数据集，排序后的数据能够高效地执行连接操作。
  当数据已经排序时，Merge Join 是非常高效的。
• 缺点：
  需要输入集按连接键排序。
  在某些情况下，可能需要额外的排序操作，增加了额外的开销。

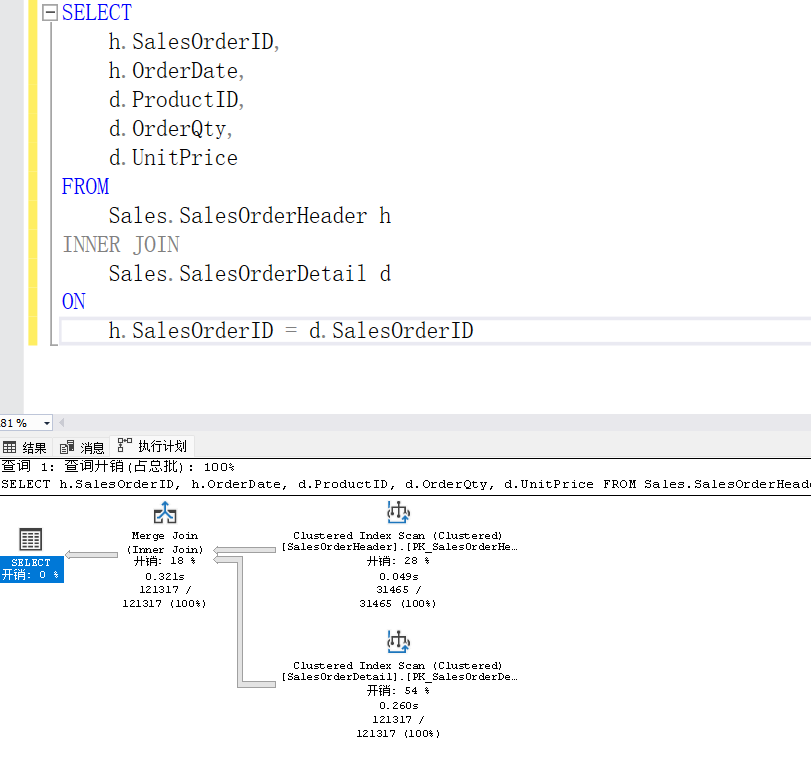

Merge Join 的测试

USE AdventureWorks2019;
GO

SELECT
    h.SalesOrderID,
    h.OrderDate,
    d.ProductID,
    d.OrderQty,
    d.UnitPrice
FROM
    Sales.SalesOrderHeader h
INNER JOIN
    Sales.SalesOrderDetail d
ON
    h.SalesOrderID = d.SalesOrderID

Hash Match 连接

Hash Match（哈希匹配）连接是一种高效的连接算法，特别适用于大规模数据集且连接键没有预排序的情况。Hash Match 连接主要分为两个阶段：构建阶段（Build Phase）和探测阶段（Probe Phase）。

Hash Match 连接的示例

假设有两个表 TableA 和 TableB，分别包含 ID 列作为连接键。我们希望连接这两个表。数据如下：

TableA:

TableB:

执行以下查询：

--
SELECT
    A.ID,
    A.ValueA,
    B.ValueB
FROM
    TableA AS A
    INNER JOIN TableB AS B
    ON A.ID = B.ID;

在执行计划中，SQL Server 可能会选择使用 Hash Match 算法来执行这个连接操作。Hash Match 连接的执行过程如下：

1. 构建阶段（Build Phase）：

• 选择较小的 TableA 作为构建输入。
• 遍历 TableA 的所有记录，根据 ID 列计算哈希值并将记录插入哈希表：

• 记录 (1, A1) 计算哈希值后插入哈希桶。
• 记录 (2, A2) 计算哈希值后插入哈希桶。
• 记录 (3, A3) 计算哈希值后插入哈希桶。

2. 探测阶段（Probe Phase）：

• 遍历较大的 TableB 的所有记录，计算 ID 列的哈希值并在哈希表中查找匹配记录：

• 记录 (1, B1) 计算哈希值后查找哈希表，找到匹配的 (1, A1)，结果集加入 (1, A1, B1)。
• 记录 (2, B2) 计算哈希值后查找哈希表，找到匹配的 (2, A2)，结果集加入 (2, A2, B2)。
• 记录 (4, B4) 计算哈希值后查找哈希表，没有找到匹配记录，不加入结果集。
• 记录 (5, B5) 计算哈希值后查找哈希表，没有找到匹配记录，不加入结果集。

3. 结束：
   当所有 TableB 的记录都处理完毕，连接操作完成。

Hash Match 连接的执行逻辑

1. 构建阶段（Build Phase）：

• 从两个输入集（通常称为构建输入和探测输入）中选择较小的输入集作为构建输入。
• 遍历构建输入的所有记录，并根据连接键计算每个记录的哈希值。
• 根据哈希值将记录插入到哈希表的适当桶中。

2. 探测阶段（Probe Phase）：

• 遍历较大的输入集（探测输入）的所有记录。
• 对每个探测输入的记录，计算其连接键的哈希值。
• 使用计算出的哈希值，在哈希表中查找匹配的桶。
• 如果找到匹配的记录，则将其加入结果集中。

Hash Match 连接的优缺点：

• 优点：

• 不需要输入数据排序，因此在数据未排序且数据量较大的情况下非常高效。
• 能够处理大规模数据集并行化。

• 缺点：

• 在构建哈希表时可能需要消耗大量内存。
• 当数据量特别大时，可能需要将哈希表部分存储到磁盘，导致性能下降

Hash Match 连接的测试

SELECT TOP 100 PC.Name AS ProductCategory, P.Name AS ProductName
FROM Production.ProductCategory AS PC
INNER JOIN Production.Product AS P
ON  PC.ProductCategoryID = P.ProductSubcategoryID
