1-25 模拟输出1-analogWrite

在这之前是数字输入输出实验

这里是模拟输出输入

开关两种情况

LED开关外还需要亮度，以及速度等需要模拟输入输出

小LED亮度调节模拟输出和模拟输入

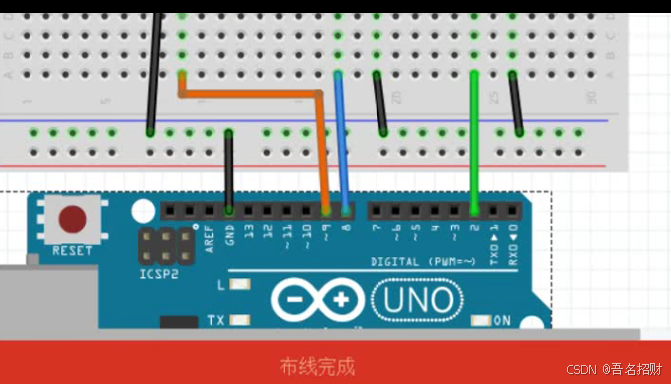

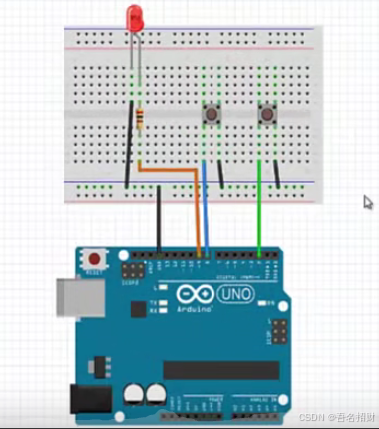

电路

LED正极连接电阻，连接arduino开发板的9号引脚（发现引脚有波浪线，3、5、6、10、11也都有，开发板还有说明PWM=~，非常重要）

我们要调节led亮度的话，只能使用带有~波浪线的引脚，其余的引脚都不行

LED负极接在GND引脚上

按键开关一个接在8号引脚，一个接在2号引脚，另外接地

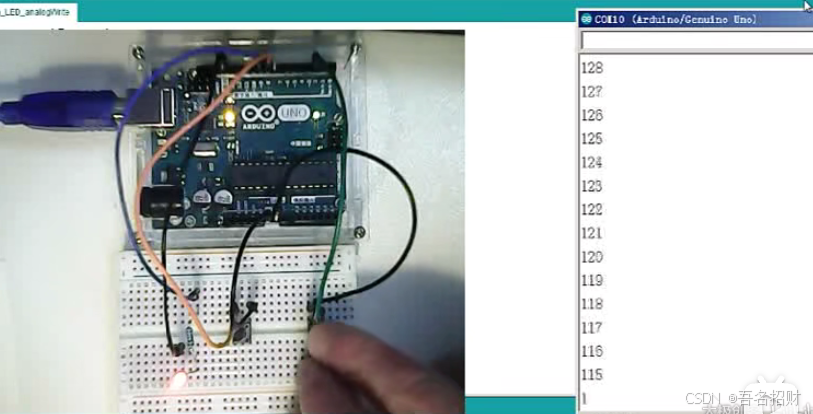

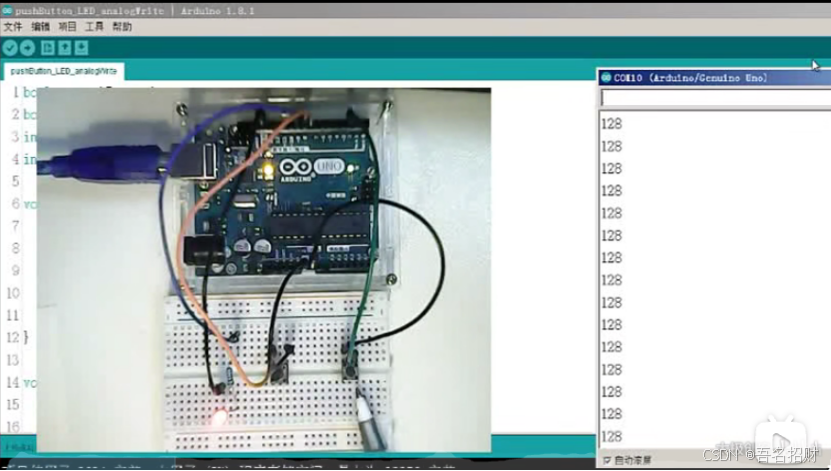

效果演示

通电后，led点亮

按下右侧的按键，led亮度变暗，最后熄灭数值为0

按下左侧按键，led亮度变亮，最后达到最大值255

模拟输出analog output

数字输出模式下，只有熄灭点亮两种状态

对led亮度调节时，需要模拟输出，0~255共256个级别的数值

Analogwrite不仅能控制led亮度还有控制电机

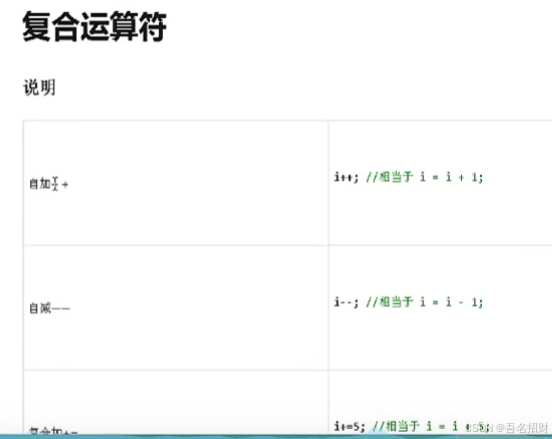

复合运算符

示例程序

示例程序非ide自带，而是太极创客编写，可以到官网查看

模拟输出的信号值大于255以及小于0不会对led产生损害

/*
25 模拟输出1 - analogWrite
太极创客


此程序用于太极创客<<零基础入门学用Arduino教程>>
25 模拟输出1 - analogWrite

演示如何通过两个按键开关通过analogWrite指令
进行模拟输出操作。具体电路和其它信息请参考
太极创客网站本教程相关页面。

2017-04-28
*/
boolean pushButton1;   // 创建布尔型变量用来存储按键开关1的电平状态
boolean pushButton2;   // 创建布尔型变量用来存储按键开关2的电平状态
int ledPin = 9;        //LED引脚号
int brightness = 128;  //LED亮度参数

void setup() {
  // put your setup code here, to run once:
  pinMode(2, INPUT_PULLUP); //将引脚2设置为输入上拉模式
  pinMode(8, INPUT_PULLUP); //将引脚8设置为输入上拉模式
  pinMode(ledPin, OUTPUT);  //将LED引脚设置为输出模式
  Serial.begin(9600);      //启动串口通讯
}

void loop() {
  // put your main code here, to run repeatedly:
  pushButton1 = digitalRead(2); //读取引脚2电平状态并将其赋值给布尔变量
  pushButton2 = digitalRead(8); //读取引脚8电平状态并将其赋值给布尔变量

  if (!pushButton1 && brightness > 0){     // 当按下按键开关1并且LED亮度参数大于0（防止范围超出0~255）
    brightness--;                          // 减低LED亮度参数
                                  //（brightness-- 相当于  brightness = brightness - 1;）
  } else if (!pushButton2 && brightness < 255) {  //当按下按键开关2并且LED亮度参数小于255
    brightness++;                                 //增加LED亮度参数
                                  //（brightness++ 相当于  brightness = brightness + 1;）
  }
  analogWrite(ledPin, brightness);         //模拟输出控制LED亮度
  Serial.println(brightness);              //将LED亮度参数显示在串口监视器上
  delay(10);				//延时10ms，稍微减缓速度，防止亮度变化太快
}

Analogwrite（）

Analogwrite并不简单，每次对引脚执行此命令，都会给其一个固定频率的PWM信号，PWM信号的频率大约为490HZ

注意只支持analogwrite的3,5,10,11引脚操作，其他引脚是不能使用此操作的
在调用此analogwrite之前，可以不用pinmode引脚设置，也可以设置不影响

1-26 模拟输出2-PWM

只有3,5,10,11的引脚才能作为亮度调节的引脚（PWM=~）

PWM概念（极其重要）

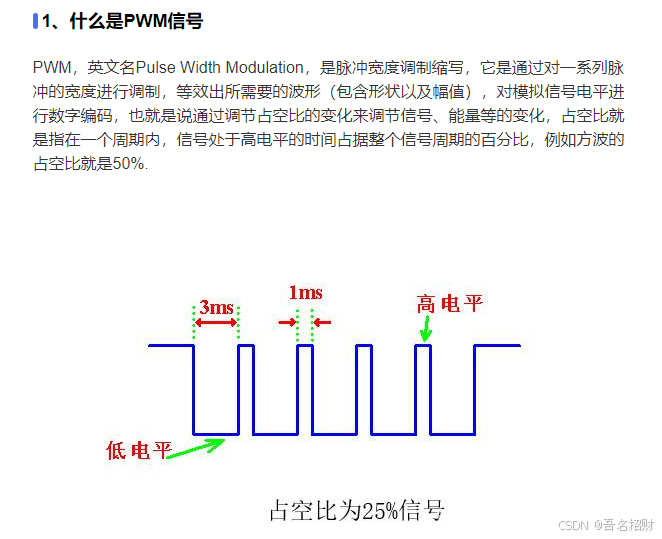

PWM 脉冲宽度调制

使用analogwrite函数时，实际就是PWM控制

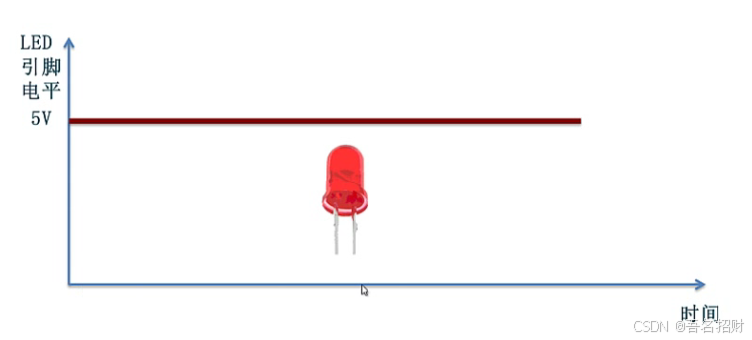

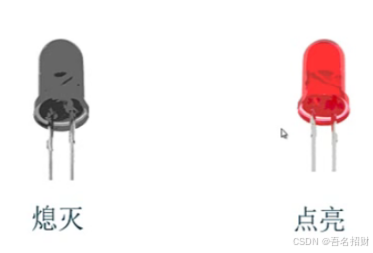

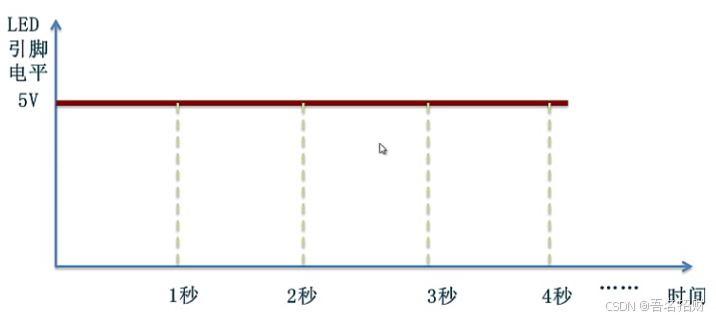

让led点亮，就让其保持在5V即可

让LED熄灭，就让其保持0V即可

让一段时间

在1

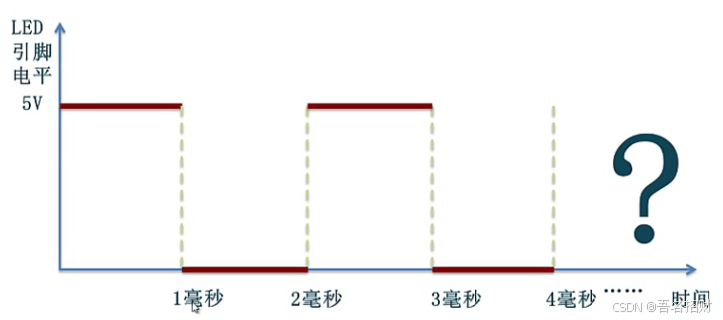

点亮1秒熄灭1秒

若是1毫秒呢？

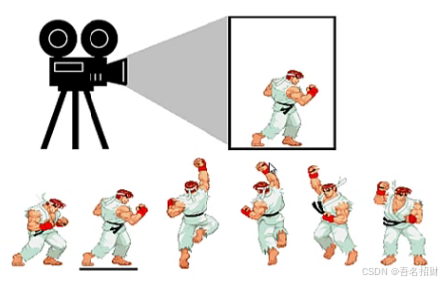

例子，人物动起来的，个画面动

当非常快的速度让led闪烁时，速度快到一定程度以后就再也看不到闪烁的效果了
实际看到的是保持点亮状态的led

因为长时间闪烁所，所以看到其亮度是减弱的，led点亮和熄灭比较那个长，那个短

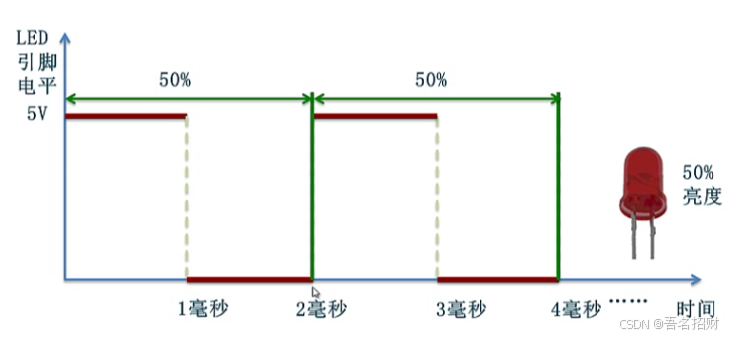

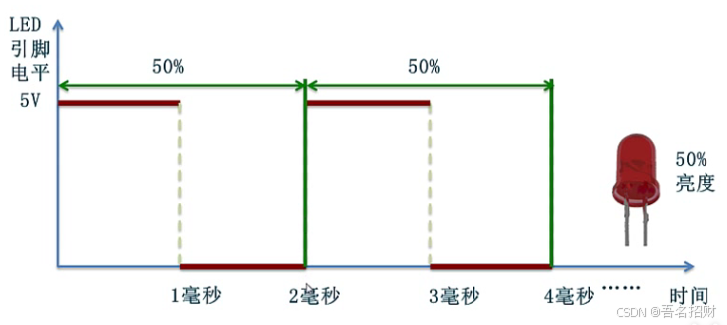

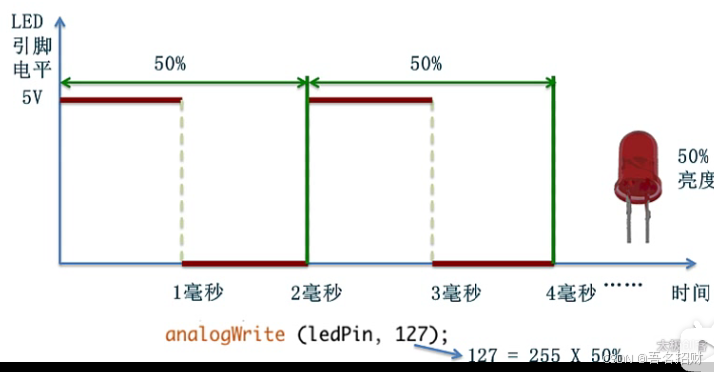

点亮和熄灭时间各占50%，那么亮度就是50%

点亮的时间占75%，熄灭的时间占25%，那么亮度就是75%

点亮的时间占25%，熄灭的时间占75%，那么亮度就是75%

255就是led的最大亮度，127就是50%的亮度，analogwrite函数只能给参数整数，无法写127.5的，所以127或者128都是可以的

设置为75%时，如下

Arduino的PWM的时间间隔周期并不是2毫秒的，这里只是演示，不同的开发板的周期也会有所不同

具体的led灯亮度型号不同，亮度也会有所不同，不同灯的同一个级别50%的亮度也会有所不一样

1-27 模拟输出3-for

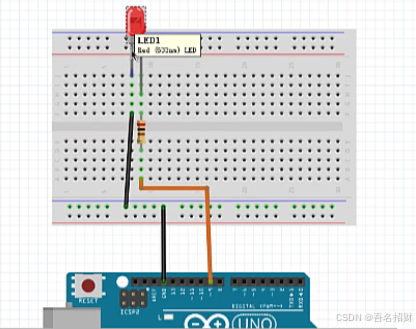

电路

Led正极连接电阻，连接9号引脚（PWM~）
负极接地GND

效果演示

Led进行着明暗的交替变化，串口监视器中的数字也在变化，从小（0）到大（255）变化，再从大（255）到小（0）变化

程序示例

如何让led产生忽明忽暗的呼吸灯效果呢？
需要程序编写

http:///homepage/arduino-basic-tutorial-index/arduino-basic-tutorial-27/

/*
27 模拟输出3 - for
太极创客


此程序用于太极创客<<零基础入门学用Arduino教程>>
27 模拟输出3 - for

演示如何通过for循环语句实现LED明暗交替（呼吸灯）效果。

2017-04-28
*/

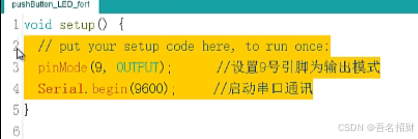

void setup() {
  pinMode(9, OUTPUT);      //设置9号引脚为输出模式
  Serial.begin(9600);     //启动串口通讯
}

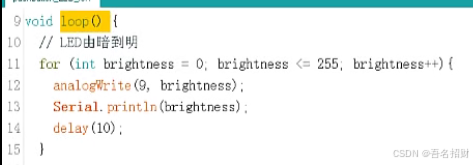

void loop() {
  // LED由暗到明
  for (int brightness = 0; brightness <= 255; brightness++){
    analogWrite(9, brightness);
    Serial.println(brightness);
    delay(10);
  }

  // LED由明到暗
  for (int brightness = 255; brightness >=0 ; brightness--){
    analogWrite(9, brightness);
    Serial.println(brightness);
    delay(10);
  }
}

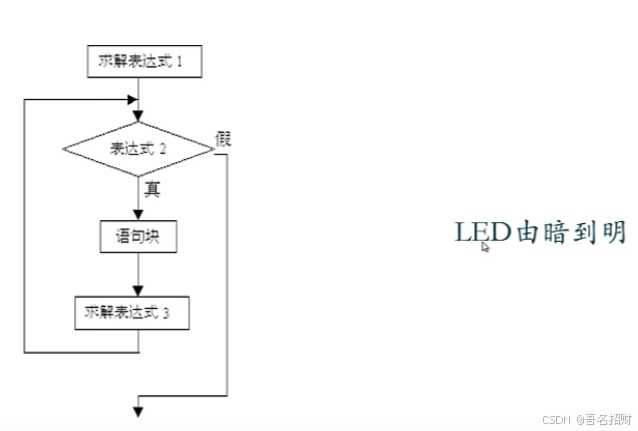

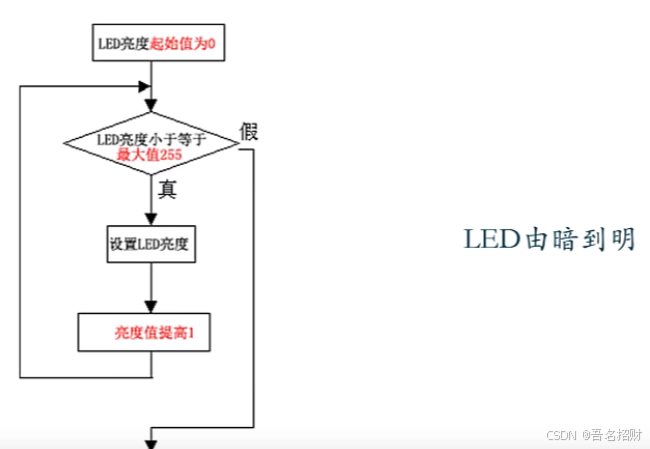

For循环

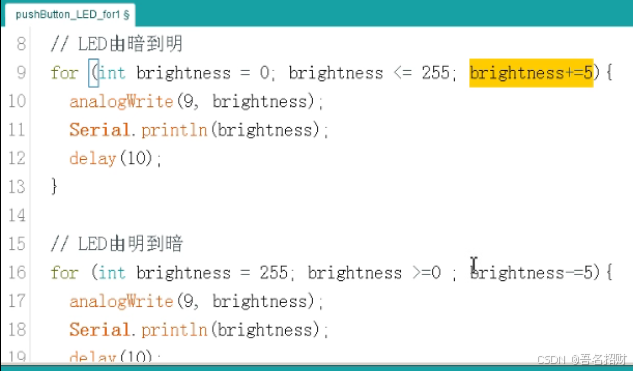

Brightness+=5

将自加修改后如下（+=5，每次都会隔着5个增加或者减小，变化速度变快了）
