1-2 Arduino IDE界面和设置
大家好这节课呢我们一起来熟悉
Arduino ide
也就是Arduino的开发环境
主要内容呢有
如何来选择开合版的型号
还有端口
啊如何来保存一个Arduino的程序
以及呢
啊我们一起来了解一下软件的界面
首先呢
请把你的Arduino开发板还有数据线
拿出来
我们看到数据线呢有两端
一端呢是标准的 usb 接口
请把这一端插在你的电脑上
那么另外一端呢
就接在你的Arduino
开发板上就可以了
就这么简单
接下来呢
请启动你的Arduino开发软件
也就是Arduino ide
什么是Arduino ide 呢
啊其实说白了很简单
就好像我们要写一个文档
有时候我们可能会打开这个 word
或者是我们使用这个
windows 带的这个
文本编辑软件
啊或者我们要画一幅画
我们可能会用 folishop
啊或者是我们用 windows
带的这个画笔
啊这样的软件程序
那么
Arduino ide 说白了就是我们要开发
Arduino 程序的时候
所要使用的软件
他长得很有点像是这个
呃一个文本的编辑器
但事实上他这里面呢有很多
啊特殊的功能
专门是用来开发Arduino
呃使用的
首先呢我要给大家讲讲一下
如何来正确选择Arduino开发板型号
以及呢如何正确选择Arduino这个端口
请留意下面的内容非常非常重要
一定要仔细听
如何来正确选择Arduino开发板型号
啊
我们把鼠标挪到工具菜单点击它
这时候呢会弹出一个
紫菜单我们在这边往下看
看到这个开发板的选择
当我们把鼠标挪上去的时候
会弹出一个紫菜单
在这里面我们可以看到很多很多选项
这些
呃每一个选项呢
都针对一个Arduino的开发板
我们没看到这个Arduino家族呢
针对有很多种开发板
那这里呢我们已经
我这我的软件
上面已经默认的选择是Arduino uno
就
这个选项已经选好了
这个呢就是Arduino 的这个最基本的
最初级的一个开发板
呃我们整个这个教程呢
也将针对这个uno 这个开发板
来进行教学
为什么选择这个开发板呢
说白了他是给初学者的
也就是给零基础人使用的他非常简单
呃但是同时他的功能呢又非常非常的
啊强大
如何正确选择Arduino这个端口
接下来呢我们要告诉Arduino ide
我们的开发板
是接在哪一个端口上的
同样的选择
工具
点击工具
然后从下面这个菜单里面呢找到
端口这个
这个菜单
如果您这个软件现在这个地方呢
是灰色的
也不让选的话
那有两种可能
第一种就是说
您的这个开发板是不是没有插好
检查一下开发板数据线是不是已经
啊非常牢固的连接到您的电脑上去了
第二个呢有种有可能就是说您在安装
Arduino软件的时候
驱动程序是没有很好安装
这时候呢可能
呃您得需要重新安装一下这个
Arduino这个
开发程序
或者是
呃是重新安装一下Arduino的驱动程序
如果试过这两个还有问题的话
那
估计你就要联系一下你这Arduino开发板
这个卖家了
好我的这个开花板呢
你可以看到
现在当我把鼠标挪到这地方的时候呢
它显示出来这是 com 10
好
后面呢写着一个Arduino开发板的名称
点击他
这样的话就可以告诉Arduino id
我的这个开发板的端口在哪里了
有的时候呢
可您电脑可能插了很多个设备
那么这个时候的话
当您在选择这个工具
端口
这时候您可以看可能看到很多个选项
但是一定要注意找到
就是写着这个Arduino uno
这个选项
好吧一旦在ArduinoIDE 中设置好
开发版的型号以及端口以后呢
下一次
如果您把Arduino开发板拔掉以后
再重新插回去的时候您
的电脑是能够记住
Arduino开发板的这个相关的信息
也就是设置一次就可以了
不用反复的做这工作
啊我在这给大家演示一下啊
我现在
现在我可以看到我的这个开发板是
连接在电脑上了
我把
Arduino开发板拔掉
嗯可以听到这个电脑被
啊
耳边的开发板被拔掉以后出的声音
这时候我们会看一下
好这就刚才我说了
你可以看到这个端口这地方是灰色的
哎呀不能选任何东西
好我们现在再把这个开门插回去
好这声音呢
说明开发板已经插回去了
我们再看一下
看
同样还是在选择是Arduino uno
那么端口呢还是
同样的 com 10
这些信息都被电脑保存住了
不用再反复设置了
当您的Arduino开花板插到电脑上以后
啊您电脑所识别Arduino
这个这个端口呢跟我这里会有区别
这因为电脑有很多个端口
他会自动根据系统的这个状态
来分配一个端口给Arduino
那么
可能您的这个电脑当前分配给Arduino
这个端口
不是我这个端口
我这个地方写的是 com 10
是12端口
您那个电脑上面
可能分配给Arduino的端口
可能是别的端口
那么在这里在这样的情况下
那您现在这个电脑上的这个端口
这个号码和我这里是不同的
所以这一点您一定要留意
无用完全和我这里端口是相同的
接下来呢
我向大家介绍一下如何来保存
一个Arduino的程序
Arduino程序呢
他有一个自己的英文名称叫 sketch
s k e t c h
这个词呢
在英文里边是素描啊
草稿啊这样的词汇
嗯在到Arduino里面呢
他就是专门针对Arduino程序的名称
叫 sketch
嗯在这我想多说两句
英文这个这个知识呢
是对于学习计算机来说
可能听起来有点遥远
但事实上学好英文对于学好计算机啊
学好编程是很有帮助的
好多公科的同学啊
他们
往往对英文都会有一些排斥或者抵触
事实上知识是相通的
尤其是英文
因为我们现在写程序的话
大部分都是使用的是英文
同时我们会读资料的时候呢
包括我们将来如果我们要学习最
前沿的新科技知识的时候
经常会接触到的是英文的一些资料
所以在这里我想多说两句
关于英文学习的重要性
对于学习编程学计算机
他是非常重要的
如何来保存一个Arduino程序
ok 啊闲话少说
我们说回到关于这个
啊如何来保存一个Arduino程序
当我们写好一个Arduino程序以后呢
我们要把这个程序呢要保存起来
这是非常关键的
这就好像我们写 word 文档啊
或者创建其他的这个电脑文件一样
经常保存
这是一个好习惯
如何来保存呢
我们点击文件
点击保存
很简单好
在弹出菜单里面告诉电脑
我们要存在什么地方就可以了
呃默认的情况下呢
Arduino程序保存的路径呢是
啊我的文档下面这个Arduino目录里面
啊多说两句就是
关于这个文件的这个名称
不能使用空格还有一些特殊字符
啊尽量的就使用26个英文字母
还有这个
啊数字
还有减号啊或者下滑线就可以了
好
我们呢给我们的Arduino这个程序
啊编一个名字
我们管他叫做
啊 my_first_sketch
然后点击保存
ok 当我们保存完成以后呢我们看到
呃在这里
会显示我们这个程序的名称
呃我们可以敲一些内容在程序里面了
随便敲一点
this is my first stage
啊当然这句话不是程序了
随便敲一点
作为一个实力吧

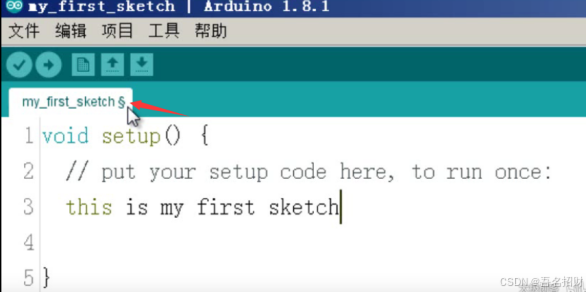

当我们敲完这段文字以后
我们会注意到这里他多了一个
小符号
这个呢
小符号呢代表着我们这个程序呢
跟上一次保存的这个版本比较起来
有新的编辑内容
快速保存的话呢可以点击这个下
向下这个箭头点
他好刚才那个小符号就没了
那么现在我们再敲点内容
看他又出来了
再保存再敲再保存
在编程过程中呢
要记得经常保存我们所写的程序
这是一个好的一个编程习惯
啊这样呢可以保证我们
实时的把我们这个工作进度
得以保存下来
如果一旦发生一些什么特殊情况
啊这样我们可以及时的把
这个当前的这个工作状态
能够得到得到一个恢复
Arduino ide 的界面
接下来呢我们来介绍一下Arduino
ide 的界面
Arduinoid 的界面呢主要分成这么几个区域
首先呢是
快键钮接下来呢是编辑程序的区域
在接下来呢是这里的这个信息栏
再往下呢是
信息面板
那么我们接下来呢将要
一步一步的跟大家讲述
每一个区域他们的作用是什么
功能按钮
首先呢我们来看最上面的这一排
功能按钮
先看最左面这个按钮
当我把鼠标挪到上面去以后
验证编译
我们我们可以看到他的名字叫做验证
顾名思义了
这个按钮呢就是
检查一下我们所写的程序
有没有什么错误
有没有什么问题
在我们写程序的过程中
应该经常的让电脑
验证一下我们的程序
这是一个比较好的一个编程的习惯
其实这个扭还有另外一个功能
他可以把我们所写的这程序
翻译成计算机能够读懂的格式
我们所写的程序呢都是用英文
字母英文字呃
语句所写出来的这个计算机程序
那事实上电脑他要读懂这段程序
是需要通过编译这个过程
把我们所写的程序转换成计算机能
读懂的一个格式
那么这个过程就叫做编译
上传
接下来呢我们再来看旁边这个按钮
上传
啊
上传的功能是什么呢
啊我在这给大家做一个简单的介绍
当我们写这个程序的时候
我们知道这个程序呢是保存在我们
计算机里面的
说的更具体一点是计算机硬盘里面
这个时候呢如果要是让耳堆脑去运
行我们的程序
我们就必须要把计算机硬盘里的程序
传给耳堆脑
那这个过程就叫做上传
新建
剩下这三个扭比较好理解了
首先我们看这个扭叫新建
点击他我们看到新建了一个程序
再点击又一个新的再点击有一个新的
打开
这个呢是打开点击一下
这就是我们机
我以前
在计算机里面有存了这么多个程序
随便点击一个
ok 这是我以前写了一个程序
保存
比他最后这个扭呢是保存
刚才我们已经介绍过了
就是专门用来我保存
我们所写的程序用的
工作状态
在我们程序编写区域的这个下方呢
这个蓝色的长条呢
你经常看到这里会出现一些文字
这个地方呢是尔瑞诺 ide 用来
显示他当前的工作状态的这个地方
啊我们来做一个实验吧
当然我们比如这个写了一段程序
先做一个保存
点一下保存牛好
这是我们可以看到这里显示保存完成
就是说2019
就告诉我们
这个程序现在已经保存好了
啊或者比如说我们现在
对这个程序做一个验证
点击下验证
好这时我们会看到
这里显示
计算机正在编译项目
也是他正在把我们这段程序
做一个编译
好编译完成了
这里告诉我们现在的状态是
已经编译完成了
当程序编辑完成以后
呃我们可以看到最底线这边呢
出现了很多文字
这个区域呢是专门用来让
呃用耳边的用二利一专
二利1专利用来
告诉我们这段程序的一些基本信息
或者说比如我们
这段程序出了一些错误
他也会通过在这里来告诉我们
哎我们来试一试哈
随便写一段
随便瞎写几个字母
我们来试试啊让二律能验证一下
验证 ok 正在编一项哦
好这是我看到了 exit status one
blah blah
blah blah
was not declared in this goal
什么东西呢
就是说这是个错误哪错了呢
第一
这个这个这段文字
要标标红色这段文字是错了的
好到这里呢
耳堆弄 id 界面的主要部分
我们就介绍结束了
后面呢我们会随着教程的
啊不断进展
会把其他的这里没有涉及到的内容
我们会做一个更详细的介绍
啊谢谢大家再见
