客户端*1、RAC服务节点*2、iscsi tgt节点*1

• TPC-C测试工具

BenchmarkSQL：5.0

三、测试过程

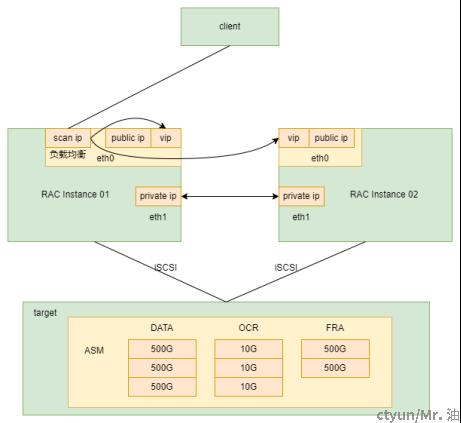

1. Oracle RAC集群配置信息：

节点名称	存储设备	网卡IP配置
RAC Instance01	Oracle集群两个节点共享存储方式为ASM，ASM磁盘组通过ISCSI方式挂载，共8块盘，包括： （1）OCR磁盘组：10G * 3 （2）DATA磁盘组：500G * 3 （3）FRA磁盘组：500G * 2	Oracle集群每个节点配置2张网卡eth0和eth1，其中eth0上配置了public IP，eth1上配置了private IP。部署集群时每个节点再分配好1个VIP，整个集群分配1个scan IP，且都在eth0网卡上。这里测试时集群的scan IP分配在了RAC Instance01节点上。
RAC Instance02

2. 测试准备

在oracle rac集群上创建测试用户ractester，并给该用户分配了300G表空间进行测试。在oracle客户端使用Benchmarksql工具配置用Scan IP登陆Oracle数据库集群，进行TPC-C测试。修改Benchmarksql工具测试配置文件props.ora：warehouses=1000, loadWorkers=100, newOrderWeight、paymentWeight、orderStatusWeight、deliveryWeight、stockLevelWeight分别设置为45、43、4、4、4。

3. 测试流程

• 预埋数据

./runDatabaseBuild.sh props.ora

• 进行压测

修改配置文件props.ora中的terminals参数，然后运行Benchmarksql脚本。这里依次遍历10、20、50、100、150、200、250。

./runBenchmark.sh props.ora

• 清除数据

./runDatabaseDestroy.sh props.ora

然后对测试模型进行以下优化：

• 优化1：每个DATA磁盘分别使用不同的target，并且修改R2T参数，多核启动target进程，并为各线程绑定不同核。
• 优化2：在优化1的基础上，在iSCSI客户端将每个DATA磁盘的session数量增加至4个。

四、测试结果

1. 优化前测试性能

• TPC-C测试结果

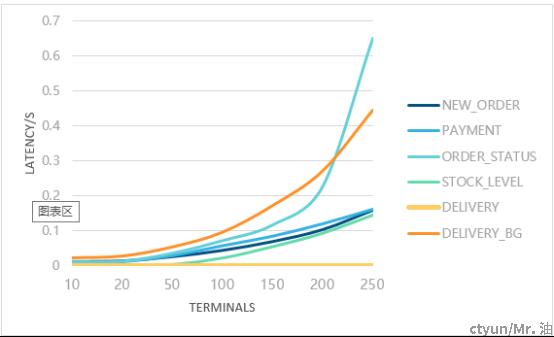

1）各订单时延图：

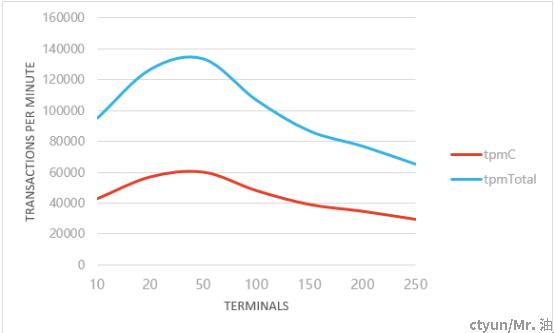

2）tpmC(NEW_ORDER only)和tpmTotal曲线图：

2. Target、iSCSI参数优化和线程模型优化测试结果

（1）TPC-C测试结果

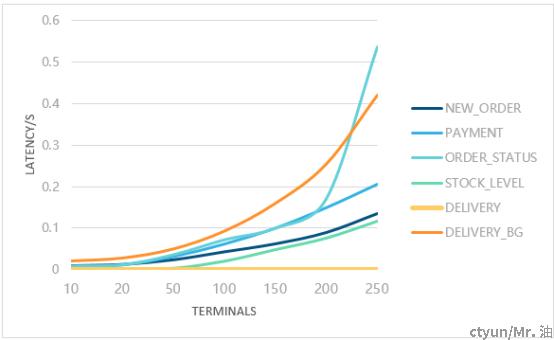

1）各订单时延图：

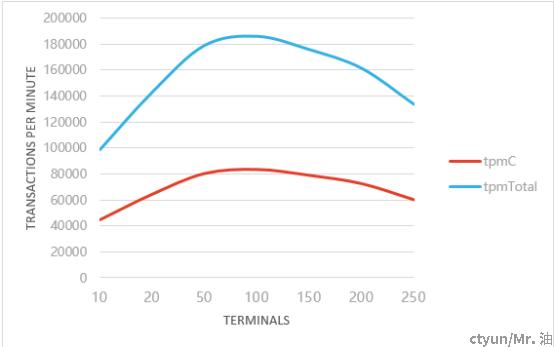

2）tpmC(NEW_ORDER only)和tpmTotal曲线图：



3. 客户端增加session测试结果

• TPC-C测试结果

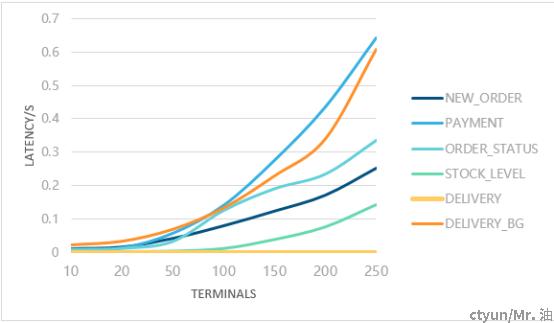

1）各订单时延图：

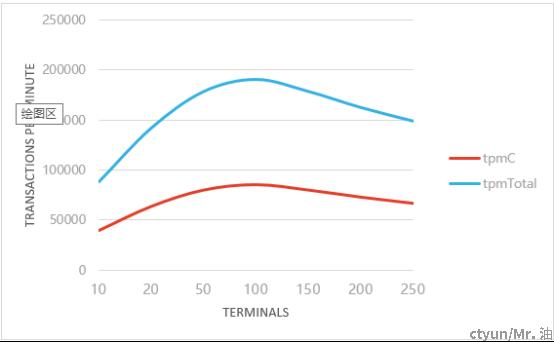

2）tpmC(NEW_ORDER only)和tpmTotal曲线图：

4. tmpC和tmpTotal曲线汇总图

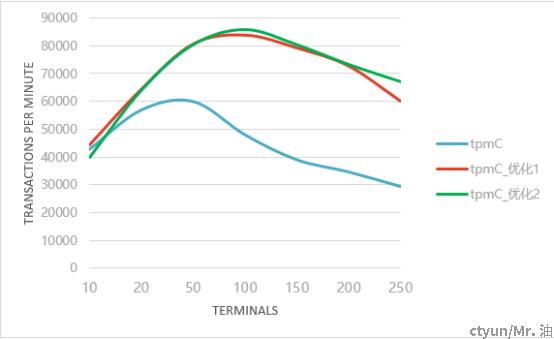

（1）tmpC曲线对比：

• tmpTotal曲线对比

五、总结

本文使用iscsi tgt网关创建块存储磁盘，挂载到两台主机供Oracle RAC实例使用，并测试数据库的的性能。然后根据测试结果对iscsi tgt网关进行了相关优化：

（1）每个DATA磁盘分别使用不同的target，并且修改R2T参数，多核启动target进程，并为各线程绑定不同核。

（2）在（1）的基础上，在iSCSI客户端将每个DATA磁盘的session数量增加至4个。

根据优化后的测试结果对比，可以发现，在iscsi tgt侧将多块磁盘分配到不同的核上以及在客户端侧增加挂载磁盘的session数量，可以使块存储的性能有较大幅度的提升，优化效果比较明显。
