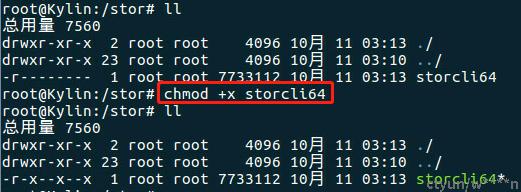

首先把工具上传到服务器并使用命令chmod +x storcli64修改文件权限为可执行。









另外可通过命令ln -s /root/storcli64 /usr/bin/storcli来设置软链接，这样后续可以在任意目录下输入storcli执行./ storcli64，和系统命令一样。

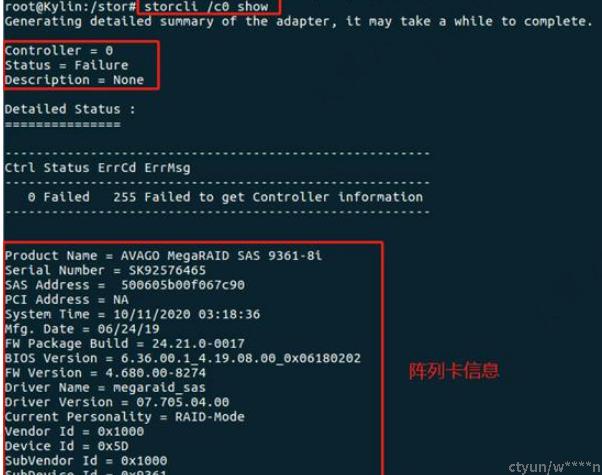

首先使用storcli /c0 show命令查看 RAID 控制器信息，其中包含磁盘的拓扑结构、RAID信息、物理磁盘配置状态等信息。

c即Controller，控制器，也就是阵列卡；

e即Enclosure，附件，一般来讲也就是硬盘背板“硬盘笼”；

s即Slot，物理硬盘槽位；

v即Virtual Drive，虚拟硬盘，也就是逻辑卷；

d即Disk Group，硬盘组；

f即Foreign configuration file，外部阵列配置。

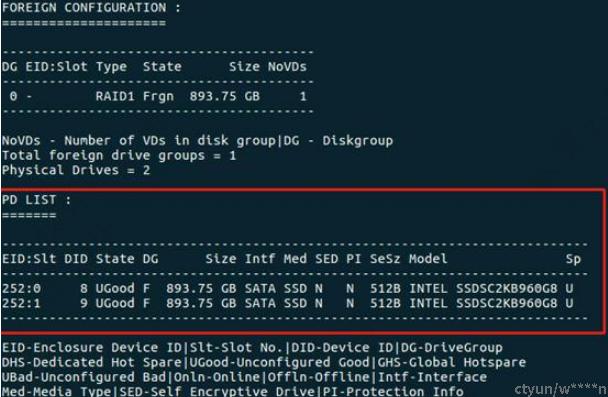

上面是硬盘插槽全空时的回显，在1、2槽位插上两块960G的SSD之后，回显中增加了PD LIST物理磁盘列表，显示如下：







通过命令storcli /c0/vall show来查看RAID逻辑卷的配置情况，当前为未配置RAID。

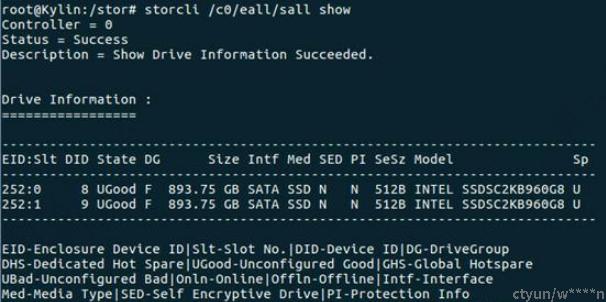

通过命令storcli /c0/eall/sall show来查看c0控制器所有物理槽位和和所有槽位中的物理磁盘信息。





创建RAID

步骤 1：如果原磁盘存在 RAID，需要将 RAID 删除





使用storcli /c0 /vall show命令查看已有的阵列配置信息，如果存在，需要使用storcli /c0 /v0 delete删除相关配置。如果 vd 包含 MBR 或者用户信息数据，需要加 force 参数强制删除。



步骤 2：创建 RAID

storcli64工具创建RAID的具体使用方法如下：



storcli /cx add vd r[0|1|5|6|00|10|50|60][Size=,,..|all]



        [name=,..] drives=e:s|e:s-x|e:s-x,y [PDperArray=x|auto]



        [SED] [pdcache=on|off|default][pi] [DimmerSwitch(ds)=default|automatic(auto)|



        none|maximum(max)|MaximumWithoutCaching(maxnocache)] [WT|WB|AWB][nora|ra]



        [direct|cached] [cachevd]



        [Strip=<8|16|32|64|128|256|512|1024>] [AfterVd=X]



        [Spares = [e:]s|[e:]s-x|[e:]s-x,y][force]



   [Cbsize=0|1|2 Cbmode=0|1|2|3|4|7]

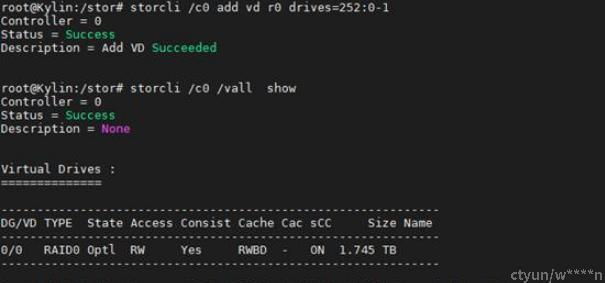

本例中，对1、2操作两个硬盘创建RAID0的操作命令如下：



storcli /c0 add VD r0 drives=252:0,252:1



可以使用该命令直接新建RAID0。

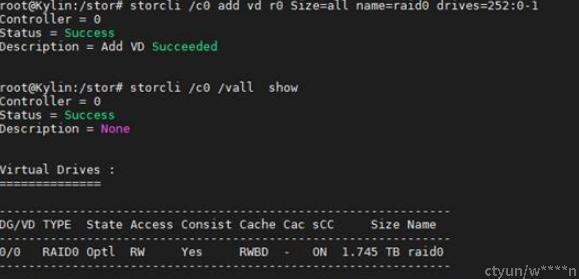

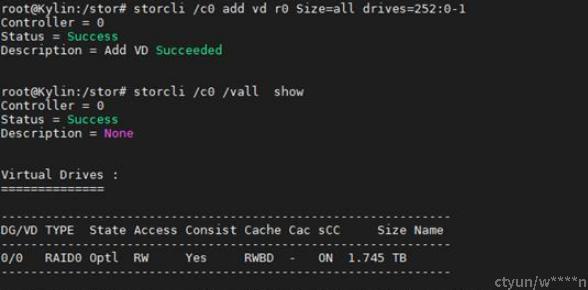

对于一些场景，可能需要使用Size=all的配置参数，用于增加磁盘的所有空间到逻辑卷。





还可以通过参数“name=raid0”来指定raid名称，会在Virtual Drives的Name处显示。

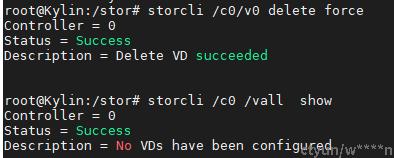

如果配置不想要了，就可以通过storcli /c0/v0 delete force来删除RAID配置。

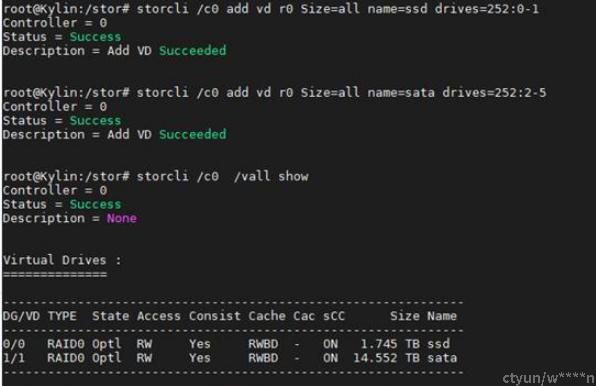

再新建两组RAID，两块SSD做RAID0,4块SATA盘做raid0，并分别命名。
