方案架构

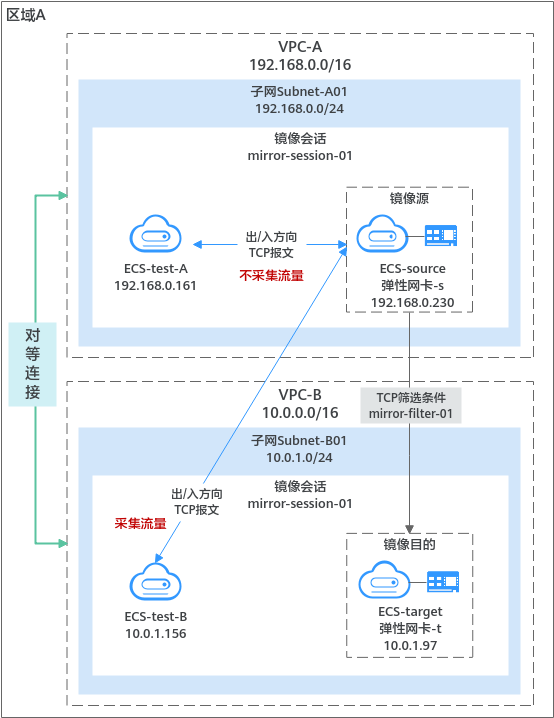

当您需要将镜像源（弹性网卡）和指定实例通信产生的出/入方向TCP流量，镜像到其他VPC内的镜像目的（弹性网卡）时，您可以参考本文的配置示例。如下图所示，镜像源ECS-source和镜像目的ECS-target分别位于VPC-A和VPC-B中，由于不同VPC默认网络隔离，需要先使用对等连接连通两个VPC之间的网络。本示例中，通过镜像会话将VPC-A内的ECS-source和VPC-B内的ECS-test-B之间的互访流量，镜像到VPC-B内的ECS-target中，不需要镜像VPC-A内的ECS-source和ECS-test-A之间的互访流量，则您创建1个镜像会话可以实现需求。本示例中，在镜像会话mirror-session-01进行如下配置：
镜像源是ECS-source的弹性网卡-s，表示需要镜像弹性网卡-s出方向和入方向的TCP流量。
镜像目的是ECS-target的弹性网卡-t，表示将弹性网卡-s的TCP流量镜像到弹性网卡-t中。
镜像会话的筛选条件mirror-filter-01中，出方向和入方向需要分别添加以下规则：
两条出方向规则：规则1不采集ECS-source去往ECS-test-A的TCP流量，规则2采集ECS-source去往ECS-test-B的TCP流量。
两条入方向规则：规则1不采集ECS-test-A进入ECS-source的TCP流量，规则2采集ECS-test-B进入ECS-source的TCP流量。
图-镜像出/入方向TCP流量到其他VPC内的镜像目的
资源规划说明
本示例中，虚拟私有云VPC和子网、弹性公网IP以及弹性云主机ECS等资源只要位于同一个区域内即可，可用区可以任意选择，无需保持一致。
说明
以下资源规划详情仅为示例，您可以根据需要自行修改。
表-镜像出/入方向TCP流量资源规划总体说明
资源类型 | 资源数量 | 说明 |
|---|---|---|
虚拟私有云VPC和子网 | VPC：2 子网：2 | 本示例中，共需要2个VPC，配置说明如下：
|
弹性云服务器ECS | 4 | 本示例中，共需要4个ECS，配置说明如下：
|
弹性公网IP | 1 |
|
VPC对等连接 | 1 |
|
筛选条件 | 1 |
|
镜像会话 | 1 |
|
表-安全组Sg-X规则说明
方向 | 策略 | 类型 | 协议端口 | 源地址/目的地址 | 描述 |
|---|---|---|---|---|---|
入方向 | 允许 | IPv4 | TCP: 22 | 源地址：0.0.0.0/0 | 放通安全组内ECS的SSH(22)端口，用于远程登录Linux ECS。 |
入方向 | 允许 | IPv4 | TCP: 3389 | 源地址：0.0.0.0/0 | 放通安全组内ECS的RDP(3389)端口，用于远程登录Windows ECS。 |
入方向 | 允许 | IPv4 | 全部 | 源地址：当前安全组Sg-X | 针对IPv4，用于安全组内ECS之间网络互通。 |
入方向 | 允许 | IPv6 | 全部 | 源地址：当前安全组Sg-X | 针对IPv6，用于安全组内ECS之间网络互通。 |
出方向 | 允许 | IPv4 | 全部 | 目的地址：0.0.0.0/0 | 针对IPv4，用于安全组内ECS访问外部，允许流量从安全组内ECS流出。 |
出方向 | 允许 | IPv6 | 全部 | 目的地址：::/0 | 针对IPv6，用于安全组内ECS访问外部，允许流量从安全组内ECS流出。 |
注意
- 本示例中，入方向源地址设置为0.0.0.0/0表示允许所有外部IP远程登录云服务器，如果将22或3389端口暴露到公网，可能存在网络安全风险，建议您将源IP设置为已知的IP地址，比如设置为您的本地PC地址。
表-安全组Sg-A和Sg-X规则说明（允许ECS流量互访）
安全组 | 方向 | 策略 | 类型 | 协议端口 | 源地址 | 描述 |
|---|---|---|---|---|---|---|
Sg-A | 入方向 | 允许 | IPv4 | TCP: 1234 | 本示例放通ECS-test-A所在安全组的流量 安全组：Sg-X | 针对IPv4，允许来自ECS-test-A的TCP协议报文访问镜像源ECS-source的1234端口。 |
Sg-X | 入方向 | 允许 | IPv4 | TCP: 全部 | 本示例放通ECS-source所在安全组的流量 安全组：Sg-A | 针对IPv4，允许来自镜像源ECS-source的TCP协议报 |
表-安全组Sg-B规则说明
方向 | 策略 | 类型 | 协议端口 | 源地址 | 描述 |
|---|---|---|---|---|---|
入方向 | 允许 | IPv4 | UDP: 4789 | 镜像源的地址，本示例为ECS-source的私有IP地址： 192.168.0.230/32 | 针对IPv4，允许来自镜像源ECS-source封装的UDP协议报文访问镜像目的ECS-target的4789端口。 |
表-VPC对等连接路由
虚拟私有云 | 路由表 | 目的地址 | 下一跳 | 描述 |
|---|---|---|---|---|
VPC-A | rtb-VPC-A（默认路由表） | 本示例为VPC-B的网段： 10.0.0.0/16 | 对等连接：Peering-AB | 本端VPC-A到对端VPC-B的去程路由。 |
VPC-B | rtb-VPC-B（默认路由表） | 本示例为VPC-A的网段： 192.168.0.0/16 | 对等连接：Peering-AB | 对端VPC-B到本端VPC-A的回程路由。 |
表-筛选条件的入方向和出方向规则
方向 | 优先级 | 协议 | 策略 | 类型 | 源地址 | 源端口范围 | 目的地址 | 目的端口范围 |
|---|---|---|---|---|---|---|---|---|
入方向 | 1 | TCP | 不采集 | IPv4 | 报文的来源地址，本示例为VPC-A的网段： 192.168.0.0/16 | 全部 | 报文的目的地址，本示例为VPC-A的网段： 192.168.0.0/16 | 全部 |
入方向 | 2 | TCP | 采集 | IPv4 | 报文的来源地址，本示例为VPC-B的网段： 10.0.0.0/16 | 全部 | 报文的目的地址，本示例为ECS-source的私有IP地址： 192.168.0.230/32 | 本示例为ECS-source的1234端口： 1234-1234 |
出方向 | 1 | TCP | 不采集 | IPv4 | 报文的来源地址，本示例为VPC-A的网段： 192.168.0.0/16 | 全部 | 报文的目的地址，本示例为VPC-A的网段： 192.168.0.0/16 | 全部 |
出方向 | 2 | TCP | 采集 | IPv4 | 报文的来源地址，本示例为ECS-source的私有IP地址： 192.168.0.230/32 | 全部 | 报文的目的地址，本示例为VPC-B的网段： 10.0.0.0/16 | 本示例为ECS-test-B的1234端口： 1234-1234 |
操作流程
将源弹性网卡和指定实例通信产生的出/入方向TCP流量，镜像到其他VPC内的弹性网卡，流程如下图所示。
图-镜像出/入方向TCP流量到其他VPC内的镜像目的
安装NC工具模拟数据流量
本文使用NC工具模拟数据流量，NC工具是一个通过TCP/UDP协议在网络中读写数据的工具，常用于网络端口测试等，需要在ECS-source、ECS-test-A和ECS-test-B中安装NC工具。
在ECS-source中安装NC工具。
下载NC工具需要连接公网，将EIP绑定至ECS-source。
远程登录ECS-source。
依次执行以下命令，安装NC工具。
sudo yum update
回显类似如下信息：
[root@ecs-source ~]# sudo yum update HCE 2.0 base 55 MB/s | 6.1 MB 00:00 HCE 2.0 updates 98 MB/s | 14 MB 00:00 Last metadata expiration check: 0:00:01 ago on Tue 10 Sep 2024 05:54:28 PM CST. Dependencies resolved. Nothing to do. Complete!sudo yum install nc
回显类似如下信息，请根据回显提示输入y，并按回车。
[root@ecs-source ~]# sudo yum install nc Last metadata expiration check: 0:00:12 ago on Tue 10 Sep 2024 05:54:28 PM CST. Dependencies resolved. ... Install 2 Packages Total download size: 6.1 M Installed size: 25 M Is this ok [y/N]: y Downloading Packages: ... Importing GPG key 0xA8DEF926: Userid : "XXX" Fingerprint: C1BA 9CD4 9D03 A206 E241 F176 28DA 5B77 A8DE F926 From : http://.../XX/2.0/updates/RPM-GPG-KEY-HCE-2 Is this ok [y/N]: y ... Installed: libssh2-1.10.0-2.r10.hce2.x86_64 nmap-2:7.92-2.r4.hce2.x86_64 Complete!ECS-source的NC工具安装完成后，解绑EIP。
参考1.a~1.d，在ECS-test-A中安装NC工具，并解绑EIP。
参考1.a~1.d，在ECS-test-B中安装NC工具，并解绑EIP。
EIP解绑后，删除EIP。
本示例中不再需要使用EIP，因此删除EIP。如果不删除EIP，则EIP会持续计费。
验证镜像会话是否对ECS-source和ECS-test-A互访的流量生效
本示例中，将验证镜像会话不采集相同VPC内，ECS-source和ECS-test-A互访的流量。
执行以下操作，建立ECS-source和ECS-test-A之间的TCP连接。
本示例在ECS-source向ECS-test-A发送TCP报文，查看ECS-test-A是否可以收到该报文。
在ECS-source中，执行以下命令，开启1234端口的监听。
nc -l 镜像源ECS-source的监听端口
命令示例：
nc -l 1234
此处回显为空，表示监听已正常开启。
在ECS-test-A中，执行以下命令，建立ECS-source和ECS-test-A之间的TCP连接。
nc 镜像源ECS-source的私有IP地址 镜像源ECS-source的监听端口
命令示例：
nc 192.168.0.230 1234
此处回显为空，表示TCP连接已建立。
在ECS-source中，输入任意信息（比如hello），并按回车，测试TCP连接是否建立成功。
[root@ecs-source ~]# nc -l 1234 hello在ECS-test-A中，查看是否收到来自ECS-source的信息。
回显类似如下信息，可正常收到信息，表示TCP连接建立成功。
[root@ecs-test-a ~]# nc 192.168.0.230 1234 hello
执行以下操作，测试ECS-source去往ECS-test-A的出方向TCP报文，是否可以镜像到ECS-target。
当镜像源ECS-source实时向ECS-test-A发送TCP报文时，通过TCPDUMP工具，查看镜像目的ECS-target是否可以获取到该报文的数据包，如果获取不到，则表示出方向的不采集规则配置生效。
远程登录ECS-target。
在ECS-target中，执行以下命令，查看镜像目的对应的网卡名称。
ifconfig
回显类似如下信息，本示例中镜像目的对应的网卡名称为eth0。
[root@ecs-target ~]# ifconfig eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 10.0.1.97 netmask 255.255.255.0 broadcast 10.0.1.255 inet6 fe80::f816:3eff:fea0:a101 prefixlen 64 scopeid 0x20<link> ether fa:16:3e:a0:a1:01 txqueuelen 1000 (Ethernet) RX packets 103445 bytes 119352826 (113.8 MiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 34118 bytes 15630293 (14.9 MiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 ...在ECS-target中，执行以下命令，通过TCPDUMP工具观察数据包获取情况。
tcpdump -i 镜像目的对应的网卡名称 udp port 4789 -nne
命令示例：
tcpdump -i eth0 udp port 4789 -nne
回显类似如下信息：
[root@ecs-target ~]# tcpdump -i eth0 udp port 4789 -nne dropped privs to tcpdump tcpdump: verbose output suppressed, use -v[v]... for full protocol decode listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes在ECS-source中，输入任意信息（比如to testa），并按回车，向ECS-test-A发送TCP报文。
回显类似如下信息：
[root@ecs-source ~]# nc -l 1234 hello to testa在ECS-test-A中，查看是否收到来自ECS-source的信息。
回显类似如下信息，可正常收到信息。
[root@ecs-test-a ~]# nc 192.168.0.230 1234 hello to testa在ECS-target中，查看是否可以获取到报文的数据包。
回显类似如下信息，可以看到TCPDUMP工具启动后，没有获取到ECS-source发送至ECS-test-A的信息to testa对应的数据包，表示出方向的不采集规则设置成功。
[root@ecs-target ~]# tcpdump -i eth0 udp port 4789 -nne dropped privs to tcpdump tcpdump: verbose output suppressed, use -v[v]... for full protocol decode listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes
执行以下操作，测试ECS-test-A进入ECS-source的入方向TCP报文，是否可以镜像到ECS-target。
当ECS-test-A实时向镜像源ECS-source发送TCP报文时，通过TCPDUMP工具，查看镜像目的ECS-target是否可以获取到该报文的数据包，如果获取不到，则表示入方向的不采集规则配置生效。
在ECS-test-A中，输入任意信息（比如testa to source），并按回车，向ECS-source发送TCP报文。
回显类似如下信息：
[root@ecs-test-a ~]# nc 192.168.0.230 1234 hello to testa testa to source在ECS-source中，查看是否收到来自ECS-test-A的信息。
回显类似如下信息，可正常收到信息。
[root@ecs-source ~]# nc -l 1234 hello to testa testa to source在ECS-target中，查看是否可以获取到报文的数据包。
回显类似如下信息，可以看到TCPDUMP工具启动后，没有获取到ECS-test-A发送至ECS-source的信息testa to source对应的数据包，表示入方向的不采集规则设置成功。
[root@ecs-target ~]# tcpdump -i eth0 udp port 4789 -nne dropped privs to tcpdump tcpdump: verbose output suppressed, use -v[v]... for full protocol decode listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes
验证镜像会话是否对ECS-source和ECS-test-B互访的流量生效
本示例中，将验证镜像会话采集不同VPC内，ECS-source和ECS-test-B互访的流量。
执行以下操作，建立ECS-source和ECS-test-B之间的TCP连接。
本示例在ECS-test-B向ECS-source发送TCP报文，查看ECS-source是否可以收到该报文。
在ECS-test-B中，执行以下命令，开启1234端口的监听。
nc -l ECS-test-B的监听端口
命令示例：
nc -l 1234
此处回显为空，表示监听已正常开启。
在ECS-source中，执行以下命令，建立ECS-source和ECS-test-B之间的TCP连接。
nc ECS-test-B的私有IP地址 ECS-test-B的监听端口
命令示例：
nc 10.0.1.156 1234
此处回显为空，表示TCP连接已建立。
在ECS-test-B中，输入任意信息（比如hello），并按回车，测试TCP连接是否建立成功。
[root@ecs-test-b ~]# nc -l 1234 hello在ECS-source中，查看是否收到来自ECS-test-B的信息。
回显类似如下信息，可正常收到信息，表示TCP连接建立成功。
[root@ecs-source ~]# nc 10.0.1.156 1234 hello
执行以下操作，测试ECS-source去往ECS-test-B的出方向TCP报文，是否可以镜像到ECS-target。
当镜像源ECS-source实时向ECS-test-B发送TCP报文时，通过TCPDUMP工具，查看镜像目的ECS-target是否可以获取到该报文的数据包，如果可以获取到，则表示出方向的采集规则配置生效。
远程登录ECS-target。
在ECS-target中，执行以下命令，查看镜像目的对应的网卡名称。
ifconfig
回显类似如下信息，本示例中镜像目的对应的网卡名称为eth0。
[root@ecs-target ~]# ifconfig eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 10.0.1.97 netmask 255.255.255.0 broadcast 10.0.1.255 inet6 fe80::f816:3eff:fea0:a101 prefixlen 64 scopeid 0x20<link> ether fa:16:3e:a0:a1:01 txqueuelen 1000 (Ethernet) RX packets 103445 bytes 119352826 (113.8 MiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 34118 bytes 15630293 (14.9 MiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 ...在ECS-target中，执行以下命令，通过TCPDUMP工具观察数据包获取情况。
tcpdump -i 镜像目的对应的网卡名称 udp port 4789 -nne
命令示例：
tcpdump -i eth0 udp port 4789 -nne
回显类似如下信息：
[root@ecs-target ~]# tcpdump -i eth0 udp port 4789 -nne dropped privs to tcpdump tcpdump: verbose output suppressed, use -v[v]... for full protocol decode listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes在ECS-source中，输入任意信息（比如to testb），并按回车，向ECS-test-B发送TCP报文。
回显类似如下信息：
[root@ecs-source ~]# nc 10.0.1.156 1234 hello to testb在ECS-test-B中，查看是否收到来自ECS-source的信息。
回显类似如下信息，可正常收到信息。
[root@ecs-test-b ~]# nc -l 1234 hello to testb在ECS-target中，查看是否可以获取到报文的数据包。
回显类似如下信息，可以看到TCPDUMP工具启动后，获取到ECS-source发送至ECS-test-B的信息to testb对应的数据包，时间为17:28:48.772658，表示出方向的采集规则设置成功。其中，vni 1为镜像会话mirror-session-01的标识，表示通过mirror-session-01，ECS-target可成功获取到数据包，数据包内容分为两部分，一部分是流量镜像封装的VXLAN报文，一部分是原始报文，详细说明请参见下表。
[root@ecs-target ~]# tcpdump -i eth0 udp port 4789 -nne dropped privs to tcpdump tcpdump: verbose output suppressed, use -v[v]... for full protocol decode listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes 17:28:48.772658 fa:16:3e:6e:42:80 > fa:16:3e:a0:a1:01, ethertype IPv4 (0x0800), length 125: 192.168.0.230.32821 > 10.0.1.97.4789: VXLAN, flags [I] (0x08), vni 1 fa:16:3e:7e:d6:bc > fa:16:3e:d1:6b:5d, ethertype IPv4 (0x0800), length 75: 192.168.0.230.44906 > 10.0.1.156.1234: Flags [P.], seq 935460393:935460402, ack 4279496885, win 502, options [nop,nop,TS val 1414482596 ecr 3323401462], length 9
执行以下操作，测试ECS-test-B进入ECS-source的入方向TCP报文，是否可以镜像到ECS-target。
当ECS-test-B实时向镜像源ECS-source发送TCP报文时，通过TCPDUMP工具，查看镜像目的ECS-target是否可以获取到该报文的数据包，如果可以获取到，则表示入方向的采集规则配置生效。
在ECS-test-B中，输入任意信息（比如testb to source），并按回车，向ECS-source发送TCP报文。
回显类似如下信息：
[root@ecs-test-b ~]# nc -l 1234 hello to testb testb to source在ECS-source中，查看是否收到来自ECS-test-B的信息。
回显类似如下信息，可正常收到信息。
[root@ecs-source ~]# nc 10.0.1.156 1234 hello to testb testb to source在ECS-target中，查看是否可以获取到报文的数据包。
回显类似如下信息，可以看到TCPDUMP工具启动后，获取到ECS-test-B发送至ECS-source的信息testb to source对应的数据包，时间为17:30:26.193420，表示入方向的采集规则设置成功。其中，vni 1为镜像会话mirror-session-01的标识，表示通过mirror-session-01，ECS-target可成功获取到数据包，数据包内容分为两部分，一部分是流量镜像封装的VXLAN报文，一部分是原始报文。
[root@ecs-target ~]# tcpdump -i eth0 udp port 4789 -nne dropped privs to tcpdump tcpdump: verbose output suppressed, use -v[v]... for full protocol decode listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes 17:28:48.772658 fa:16:3e:6e:42:80 > fa:16:3e:a0:a1:01, ethertype IPv4 (0x0800), length 125: 192.168.0.230.32821 > 10.0.1.97.4789: VXLAN, flags [I] (0x08), vni 1 fa:16:3e:7e:d6:bc > fa:16:3e:d1:6b:5d, ethertype IPv4 (0x0800), length 75: 192.168.0.230.44906 > 10.0.1.156.1234: Flags [P.], seq 935460393:935460402, ack 4279496885, win 502, options [nop,nop,TS val 1414482596 ecr 3323401462], length 9 17:30:26.193420 fa:16:3e:6e:42:80 > fa:16:3e:a0:a1:01, ethertype IPv4 (0x0800), length 116: 192.168.0.230.32821 > 10.0.1.97.4789: VXLAN, flags [I] (0x08), vni 1 fa:16:3e:7e:d6:bc > fa:16:3e:d1:6b:5d, ethertype IPv4 (0x0800), length 66: 192.168.0.230.44906 > 10.0.1.156.1234: Flags [.], ack 17, win 502, options [nop,nop,TS val 1414580016 ecr 3323563970], length 0
