云工作流的各种状态（State）之间需要传递数据，每个状态（State）将接收来自前一状态的输入（Input），并返回输出（Output），随后将该输出传递给下一个状态（State），具体可见数据传递。

本章节主要介绍工作流执行（Execution）的输入输出以及状态（State）的输入输出。

执行（Execution）的输入输出

执行输入

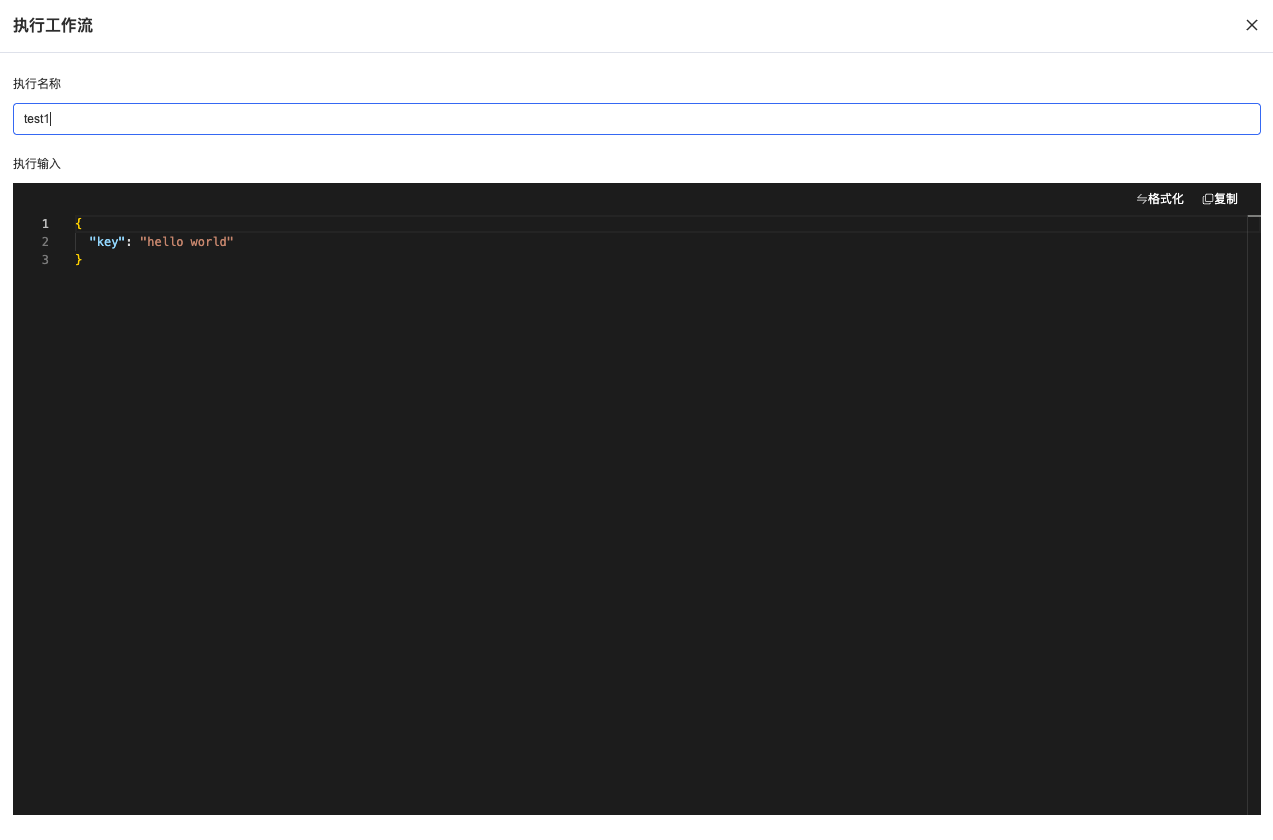

工作流每次执行时， 需要提供工作流执行的初始化数据， 即工作流执行的输入数据。流程编排过程中可统一用表达式" { $Context.Input} "去访问工作流本次执行的输入数据。 在控制台触发工作流执行时，可以在执行输入按照JSON格式填写预期的执行输入数据以及本次输入的执行名称：

执行输出

每次工作流执行成功后的工作流执行结果。 在工作流编排和执行过程中，无法通过变量访问的方式访问工作流执行结果。

状态（State）的输入输出

状态输入

在工作流执行过程中， 可以通过表达式" { $.xxx.yyy } "方式访问本次状态的执行输入，具体详见数据传递说明。这里将上一个状态执行的输出作为本次状态状态执行的输入。注意， 仅可以在当前状态基本设置或者输入设置里进行使用， 对应的字段即state.stateDataFilter.input或者functionRef.arguments， 详流程定义介绍以及状态流转。

状态输出

在工作流执行过程中， 可以通过表达式" { $.xxx.yyy } "方式访问本次状态执行完成后的执行输出，具体详见数据传递说明，按照这个方式可直接访问本次状态执行输出的结果。 注意，仅可以在当前状态在输出设置里进行使用，对应的工作流流程定义字段即state.stateDataFilter.output。

输入输出设置

输入输出过滤器对应的是工作流流程定义里面state基本结构的stateDataFilter字段。 在控制台cloudflow studio里， 可通过输入配置完成state.stateDataFIlter.input字段的定义， 可通过输出配置完成state.stateDataFilter.output字段的定义。在未设置的情况下，不对输入或者输出进行过滤处理。关于字段的详细说明可详见流程定义介绍。

在输入输出设置里面涉及到的表达式的生命周期如下：

• "{ $Context.Input }"：生命周期贯穿整个工作流执行周期， 用于访问工作流执行输入。

• 状态输入表达式 " { $.xxx.yyy } "：生命周期起始于State执行开始， 结束于State执行完成。

• 状态输出表达式 " { $.xxx.yyy } "： 仅在State执行完成时可用。

输入设置

Operation类型的状态（State）， 其输入设置是在基本设置完成的。 当Operaion类型进行输入设置时，一般是用于设置调用云服务请求参数或者HTTP请求参数。而Switch、Foreach、Noop等状态可用于输入数据过滤以及输入数据重构等场景， 在未设置的情况下， 输入数据保持和上一个状态输出数据一致。

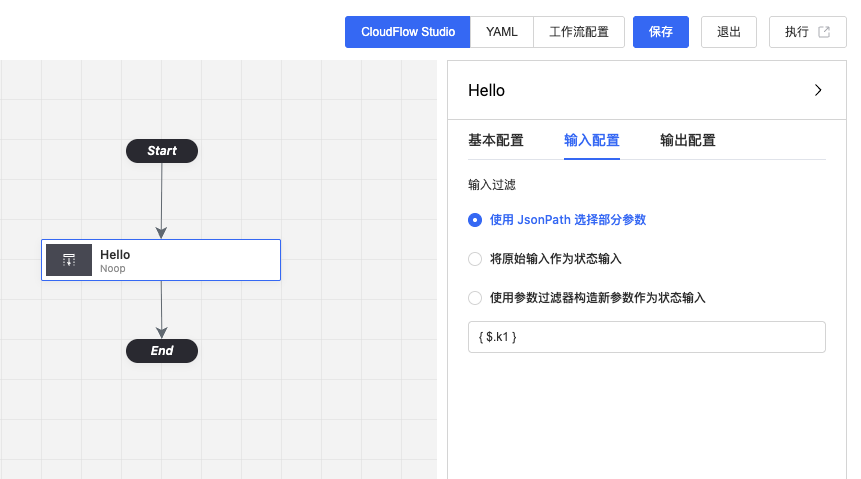

以输入设置-使用JsonPath部分参数为例：

specVersion: "0.8"
name: "demo"
start: "Hello"
states:
  - name: "Hello"
    type: "Operation"
    actions:
      - functionRef:
          type: "Noop"
    end: true
    stateDataFilter:
      input: "{ $.k1 }"

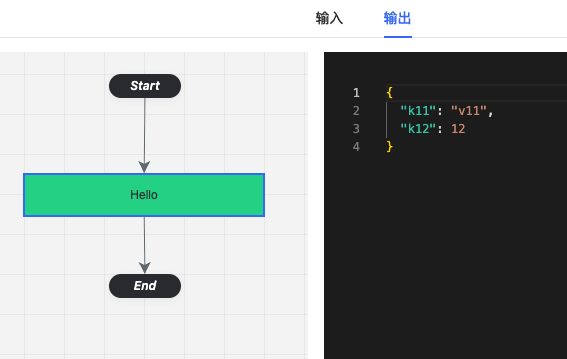

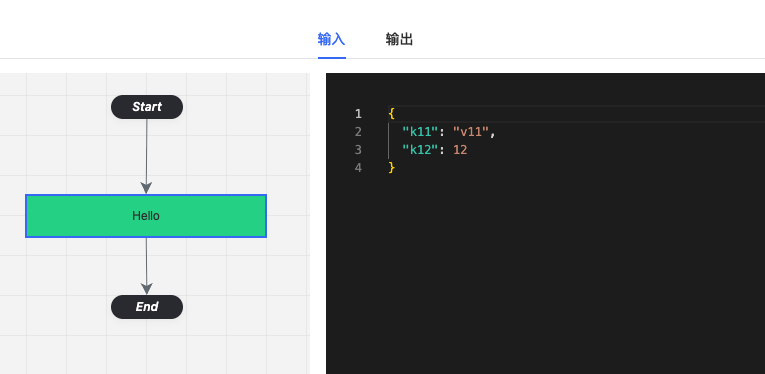

进行工作流执行：


{
  "k1": {
    "k11": "v11",
    "k12": 12
  },
  "k2": {
    "k21": "v21",
    "k22": 22
  },
  "k3": "v3"
}

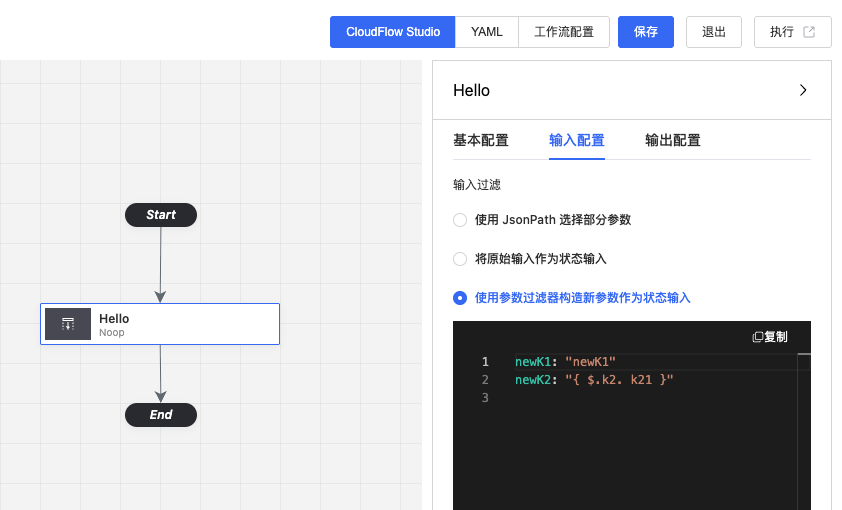

以输入设置-使用参数过滤器构造新参数为例：

specVersion: "0.8"
name: "demo"
start: "Hello"
states:
  - name: "Hello"
    type: "Operation"
    actions:
      - functionRef:
          type: "Noop"
    end: true
    stateDataFilter:
      input:
        newK1: "newK1"
        newK2: "{ $.k2. k21 }"

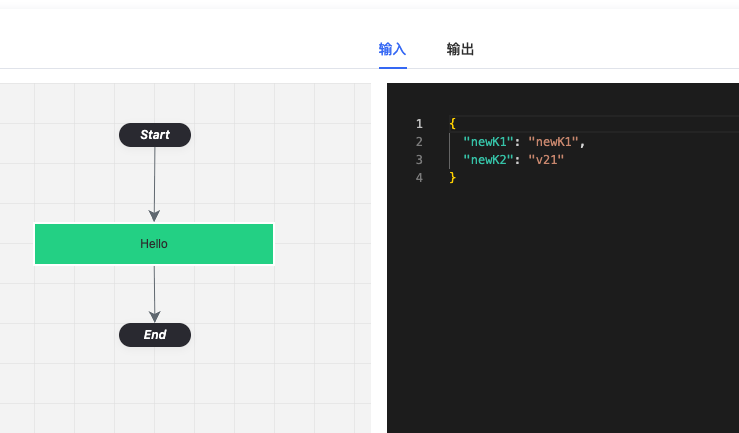

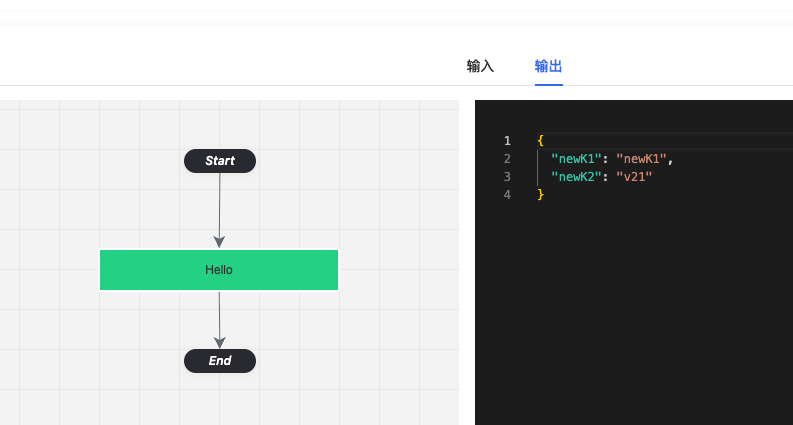

进行工作流执行：

工作流执行输入	状态执行输入	状态执行输出
{ "k1": { "k11": "v11", "k12": 12 }, "k2": { "k21": "v21", "k22": 22 }, "k3": "v3" }

输出设置

当状态（State）执行完成时，可在输出设置里对输出数据过滤以及输出数据重构等场景， 在未设置的情况下， 输出数据会原始传递到下一个状态作为下一个状态执行的输入。这里简单介绍以以输出设置-使用JsonPath部分参数为例进行介绍：

specVersion: "0.8"
name: "demo"
start: "Hello"
states:
  - name: "Hello"
    type: "Operation"
    actions:
      - functionRef:
          type: "Noop"
    end: true
    stateDataFilter:
      input:
        newK1: "newK1"
        newK2: "{ $.k2. k21 }"
      output: "{ $.newK1 }"

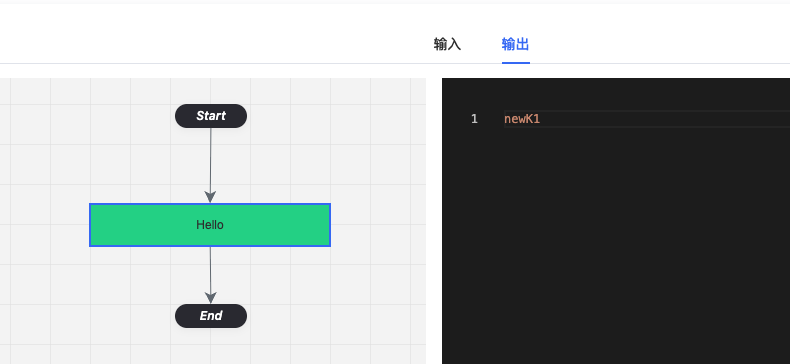

进行工作流执行：

工作流执行输入	状态状态执行输入	状态执行输出
{ "k1": { "k11": "v11", "k12": 12 }, "k2": { "k21": "v21", "k22": 22 }, "k3": "v3" }
