本文为您提供工作流中状态类型的整体介绍，包括暂停（Sleep）、操作（Operation）、传递（Noop）、条件分支（Switch）、迭代（Foreach）和并行（Parallel）状态，帮助您理解其功能和应用，助力复杂流程的构建与管理。

整体介绍

工作流状态是流程定义的核心组件，用于实现特定的逻辑、控制和执行操作。以下六种状态类型各具特色，满足从延迟执行、API调用到条件判断、并行处理的多样化需求：

• 暂停（Sleep）状态：在工作流中引入时间延迟，支持相对时长或绝对时间点暂停，适用于定时任务或等待场景。

• 操作（Operation）状态：执行具体功能，如调用云服务API、函数或第三方HTTP请求，是工作流中任务执行的基础。

• 传递（Noop）状态：作为占位符或数据转换工具，传递输入数据，常用于流程设计初期的调试和规划。

• 条件分支（Switch）状态：根据条件表达式选择执行路径，类似编程中的switch-case，灵活控制流程方向。

• 迭代（Foreach）状态：并行遍历输入数组，对每个元素执行处理器逻辑，类似foreach循环，高效处理批量数据。

• 并行（Parallel）状态：并行执行多个分支，合并各分支结果，适用于需要同时处理多项任务的场景。

这些状态通过组合使用，支持动态、健壮且高效的工作流设计。

状态介绍

暂停（Sleep）状态

本节将为您详细介绍暂停状态（Sleep）的功能及其应用示例，帮助您在工作流中实现流程的暂停与延续。

基本概念

暂停状态（Sleep）用于在工作流中暂停执行一段指定时间，之后继续后续流程。
您可以设置一个相对时长（如暂停10秒）或一个绝对时间点（如某年8月11日08:00）来控制流程的延迟，适用于需要定时等待的场景。

状态属性

暂停状态包含以下关键属性，用于定义其行为和延迟时长：

注意事项：

• duration和until必须且只能选择一个进行配置。

使用示例1

以下示例展示如何定义一个暂停状态，暂停流程10秒：

specVersion: '0.8'
version: '1.0'
name: test
start: SleepDuration
states:
  - name: SleepDuration
    type: Sleep
    duration: 10s
    transition:
      nextState: Final

示例说明

• name: 状态类型为 Sleep，表示暂停状态。

• type: 状态命名为 SleepDuration，便于识别。

• duration: 设置暂停时长为10秒。

• transition: sleep完成后跳转至Final状态。

使用示例2

以下示例展示如何定义一个暂停状态，在指定时间点继续执行：

specVersion: '0.8'
version: '1.0'
name: test
start: SleepUntil
states:
  - name: SleepUntil
    type: Sleep
    until: 2024-11-22T17:40:40+08:00
    transition:
      nextState: Final

示例说明

• type: 状态类型为 Sleep，表示暂停状态。

• name: 状态命名为 SleepUntil，便于识别。

• until: 在2024-11-22日17:40继续执行。

• transition: sleep完成后跳转至Final状态。

操作（Operation）状态

本节为您介绍操作状态（Operation）的核心概念及实用示例，指导您如何通过操作状态调用集成服务API，构建复杂的工作流程。

基本概念

操作状态（Operation）用于在工作流中调用集成服务API以执行特定功能。
您可以通过操作状态发起函数调用、请求天翼云服务API，或通过HTTP/HTTPS等协议访问第三方服务。在流程定义中，将状态类型指定为“Operation”即可标记为操作状态。

状态属性

操作状态包含以下关键属性，用于定义其行为和调用方式：

Action属性

定义操作状态的具体行为，支持调用函数或服务API：

FunctionRef属性

定义操作状态的具体行为，支持调用函数或服务API：

调用示例

示例1：调用函数计算

通过操作状态调用函数计算服务，Parameters字段定义调用参数，具体规范参考配置参数文档。支持优化集成调用或直接使用天翼云OpenAPI。

specVersion: '0.8'
version: '1.0'
name: test
start: InvokeFunction
states:
  - name: InvokeFunction
    type: Operation
    actions:
      - functionRef:
          type: CF:invokeFunction
          arguments:
            functionName: test-function
            qualifier: LATEST
            region: b342b77ef26b11ecb0ac0242ac110002
    transition:
      nextState: Final

示例2：调用ctyun api列出pg数据库

specVersion: '0.8'
version: '1.0'
name: test
start: listPgDataBases
states:
  - name: listPgDataBases
    type: Operation
    metadata: {}
    stateDataFilter: {}
    actions:
      - retryRef: []
        catchRef: []
        functionRef:
          type: ctapi
          arguments:
            statusType: pgsql:listPgDataBases
            ctapictrn: pgsql:hbbd1-a:listPgDataBases:3776
            capacityId: 3776
            method: GET
            path: /v1/database/list
            headers:
              regionId: bb9fdb42056f11eda1610242ac110002
            uriParameters: {}
            queryParameters:
              prodInstId: ''
            body: {}
        actionExecuteMode: RequestComplete
    end: true

补充说明

• 应用场景：操作状态适用于调用云服务API、函数计算或第三方服务，助力复杂流程的自动化。

• 错误处理：通过Retry和Catch配置，可实现重试和异常捕获，提升流程健壮性。

传递（Noop）状态

本节将为您详细介绍传递状态（Noop）的功能及其应用示例，帮助您了解其在工作流设计中的作用。

基本概念

传递状态是一种灵活的工作流组件，可作为占位符或数据转换工具使用。它能够将输入数据调整为所需的输出格式，特别适合在流程设计的初期使用。
例如，当您尚未定义具体的集成任务状态时，可以通过控制状态和传递状态来搭建和验证流程逻辑。待逻辑完善后，您可以将传递状态逐步替换为实际的任务状态。

Noop实际是一种特殊的Operation，noop状态与operation状态结构一致，但部分参数不可用。

状态属性

操作状态包含以下关键属性，用于定义其行为和调用方式：

Action属性

定义操作状态的具体行为，支持调用函数或服务API：

FunctionRef属性

定义操作状态的具体行为，支持调用函数或服务API：

使用示例

以下是一个传递状态的定义示例，该状态在执行后输出一个包含字段 FieldA 的 JSON 对象，值为 123：

specVersion: '0.8'
version: '1.0'
name: test
start: noop1
states:
  - name: noop1
    type: Operation
    actions:
      - functionRef:
          type: Noop
    end: true
    stateDataFilter:
      input: '{ $Context.Input.data }'
      output: '{ $.fieldA }'

示例解析：

• type：指定状态类型为 Noop，表明这是一个传递状态。

• name：状态命名为 noop1，便于在流程中识别。

• End：设置为 true，表示该状态是工作流的终点，无需指定后续状态。

• stateDataFilter：定义输入输出构造器。

失败（Fail）状态

本节将为您详细介绍传递失败（Fail）的功能及其应用示例，帮助您了解其在工作流设计中的作用。

基本概念

Fail状态会返回失败结果，可用于提前结束工作流执行并将执行结果置为失败。

Fail实际是一种特殊的Operation，noop状态与operation状态结构一致，但部分参数不可用。

状态属性

操作状态包含以下关键属性，用于定义其行为和调用方式：

Action属性

定义操作状态的具体行为，支持调用函数或服务API：

FunctionRef属性

定义操作状态的具体行为，支持调用函数或服务API：

使用示例

以下是一个失败状态的定义示例：

specVersion: '0.8'
version: '1.0'
name: test
start: Fail

states:
  - name: fail
    type: Operation
    actions:
      - functionRef:
          type: Fail
          arguments:
            errorType: customError
            errorMessage: "User called fail"
    end: true

示例解析：

• type：指定状态类型为 Fail，表明这是一个传递状态。

• name：状态命名为 fail，便于在流程中识别。

• End：设置为 true，表示该状态是工作流的终点，无需指定后续状态。

• errorType：错误类型为customError。

• errorMessage：错误消息为User called fail。

条件分支（Switch）状态

本节将为您详细讲解条件分支状态（Switch）的基本概念、使用场景示例以及条件表达式的应用，帮助您更好地在工作流中运用此状态。

基本概念

条件分支状态（Switch）是工作流中的条件选择工具，允许流程根据预设条件执行不同的路径。其功能类似于编程中的 switch-case 语句。
它由若干条件（dataConditions）和一个默认条件（defaultCondition）组成，每个分支包含一个条件表达式和一个跳转目标。

状态属性

条件分支状态的属性定义了其逻辑和行为：

DataCondition属性

DefaultCondition属性

注意事项：

• 条件（DataCondition）不支持直接使用 End 或 Transition 属性。默认分支（DefaultCondition）起到类似 Transition 的作用，指定条件不满足时的路径。

• 条件（DataCondition）中，每个分支通过 transition 字段指定条件满足时的跳转目标。

系统会按顺序检查每个条件的表达式：

• 如果某个条件被满足，则跳转至该条件指定的状态继续执行。

• 如果所有条件均不满足，则执行默认条件指定的状态和后续流程。

使用示例

以下是一个条件分支状态的实际应用案例：

specVersion: '0.8'
version: '1.0'
name: test
start: Switch1
  - name: Switch1
    type: Switch
    dataConditions:
      - condition: "{ $Context.Input.value > 20 }"
        transition: Over20
      - condition: "{ $Context.Input.value > 10 }"
        transition: Over10
    defaultCondition:
      transition: Fail

示例说明

• type: 状态类型为 Switch，表示条件分支。

• name: 状态名为 Switch1。

• 第一个condition: 条件{ $Context.Input.value > 20 }，代表如果value的值大于20，则跳转到Over20状态继续执行。

• 第二个condition: 条件{ $Context.Input.value > 10 }，代表第一个condition未被满足，如果10 < value <=20，则跳转到Over10状态继续执行。

• defaultCondition: 上诉两个condition都不满足时，跳转到Fail状态继续执行。

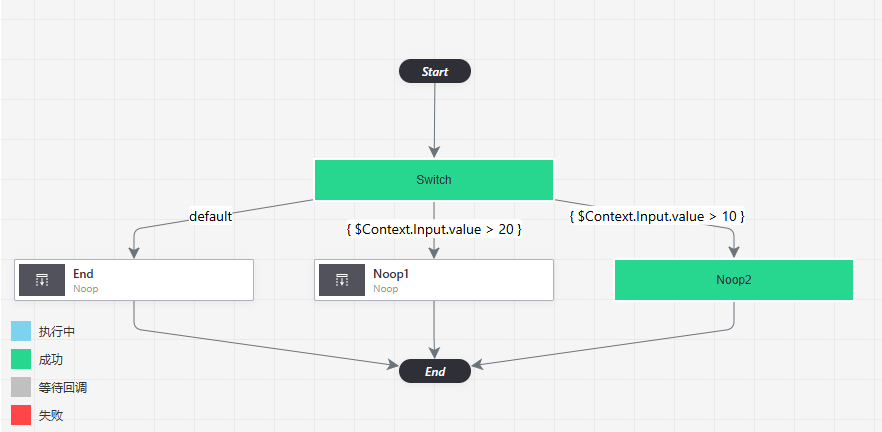

该条件分支状态执行示例如下：

输入与条件结果样例

假设输入数据 $Input 为：

{
  "x": 50,
  "y": {
    "y1": false,
    "y2": "active"
  },
  "z": [10, 20, 30]
}

以下是条件表达式的执行结果：

提示：

• 表达式中可使用 $. 和 $Context 获取变量，具体用法请参考相关数据传递文档。

条件分支状态（Switch）通过分支和默认路径，为工作流提供了灵活的逻辑控制能力。掌握其属性配置和条件表达式的编写，您可以轻松实现动态流程设计。如需更多帮助，请联系支持团队。

迭代（Foreach）状态

本节为您介绍迭代状态（Foreach）的核心概念及应用示例，指导您如何在工作流中遍历数组并并行处理元素。

基本概念

迭代状态（Foreach）用于遍历输入中的数组类型参数，对每个元素并行执行指定的处理器（Processor）状态。其功能类似于编程语言中的foreach循环，但区别在于迭代状态采用并行方式处理所有元素。

在执行过程中，系统并发运行输入数组中每个元素的处理器状态。所有分支完成后，默认生成一个包含各分支结果的map[string]any结构，并可通过数据过滤器或后续逻辑进一步处理结果。

状态属性

迭代状态（Foreach）包含以下关键属性，用于定义其行为和处理逻辑：

processor 属性

迭代处理器，定义如何处理数组中的每个元素，每个processor定义的states组成一个子流程，从startAt指定的状态开始执行，states中必须存在一个end状态：

使用示例

以下示例定义一个迭代状态，遍历输入数组，处理器包含操作和休眠状态：

specVersion: '0.8'
version: '1.0'
name: test
start: ForeachTest
states:
  - name: ForeachTest
    type: Foreach
    processor:
      startAt: ForeachNoop
      states:
        - name: ForeachNoop
          type: Operation
          actions:
            - functionRef:
                type: Noop
          transition:
            nextState: Sleep
          stateDataFilter:
            output:
              ft: "{ $.from + '|' + $.to }"
        - name: Sleep
          type: Sleep
          duration: 30s
          end: true
    end: true
    metadata:
      description: ''

示例说明

• name: 状态名为“ForeachTest”。

• type: 状态类型为“Foreach”。

• processor: 定义处理逻辑，起始于“ForeachNoop”。

  • startAt: 子流程从“ForeachNoop”开始执行

  • states: 包含“ForeachNoop”操作状态（执行Noop动作）和“Sleep”状态（休眠30秒）。

  • end: Sleep设置end为true，说明子流程在该状态结束。

补充说明

• 并行处理：迭代状态并行处理数组元素，提升效率。

• 数据过滤：通过stateDataFilter自定义输出格式。

• 灵活性：子流程支持嵌套多种状态类型，如操作或休眠。

并行（Parallel）状态

本节为您介绍并行状态（Parallel）的核心概念及应用示例，指导您如何在工作流中实现多分支并行执行。

基本概念

并行状态（Parallel）用于同时执行多个独立的分支（branches），每个分支通过processor定义一个子流程。
执行时，系统并发运行所有分支内的状态。待所有分支完成后，默认生成一个map[string]any结构，包含各分支的执行结果，并可通过后续状态或过渡逻辑进一步处理。

状态属性

并行状态包含以下关键属性，用于定义其行为和执行逻辑：

Branch 属性

定义并行分支的具体内容，每个分支包含一个处理器：

Processor 属性

定义分支内的处理逻辑：

使用示例

以下示例定义一个并行状态，包含三个分支，每个分支执行HTTP请求，随后跳转至最终状态：

specVersion: '0.8'
version: '1.0'
name: test
start: ParallelTest
states:
  - name: ParallelTest
    type: Parallel
    branches:
      - processor:
          startAt: ParallelTestBranch1
          states:
            - name: ParallelTestBranch1
              type: Operation
              actions:
                - functionRef:
                    type: Http
                    arguments:
                      url: https://www.baidu.com/home/feed/feedwater
                      query:
                        bsToken: "8e0f5a9e604a945b0a3cada1b0f1b159"
                        id: "2"
                        offset: "1"
                        req_type: "1"
                      headers:
                        User-Agent: "apifox"
      - processor:
          startAt: ParallelTestBranch2
          states:
            - name: ParallelTestBranch2
              type: Operation
              actions:
                - functionRef:
                    type: Http
                    arguments:
                      url: https://www.baidu.com/home/feed/feedwater
                      query:
                        bsToken: "8e0f5a9e604a945b0a3cada1b0f1b159"
                        id: "2"
                        offset: "1"
                        req_type: "1"
                      headers:
                        User-Agent: "apifox"
      - processor:
          startAt: ParallelTestBranch3
          states:
            - name: ParallelTestBranch3
              type: Operation
              actions:
                - functionRef:
                    type: Http
                    arguments:
                      url: https://www.baidu.com/home/feed/feedwater
                      query:
                        bsToken: "8e0f5a9e604a945b0a3cada1b0f1b159"
                        id: "2"
                        offset: "1"
                        req_type: "1"
                      headers:
                        User-Agent: "apifox"
    transition:
      nextState: Final

示例说明

• name: 状态名为“ParallelTest”。

• type: 状态类型为“Parallel”。

• branches: 包含三个分支，每个分支的处理器执行HTTP请求。
