数据流传递模型

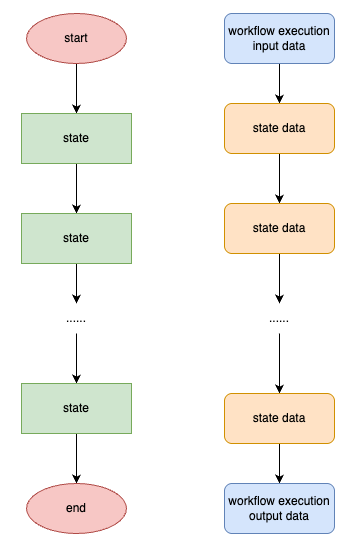

云工作流的数据传递模型可如下图所示：

整体数据传递过程描述如下：

1、工作流传递的数据是按照JSON格式数据进行传递的。

2、工作流执行的输入数据作为工作流执行的第一个状态的输入数据。

3、工作流最后一个状态的执行输出作为工作流执行的输出数据。

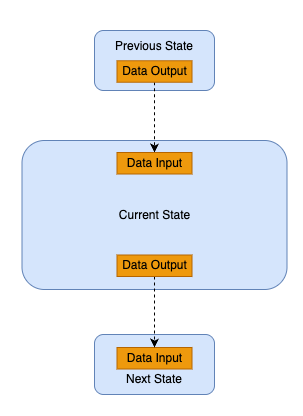

4、每个状态执行完成后， 状态执行的输出数据作为下一个状态的输入数据, 如下图所示：

数据访问

云工作流提供了以JSONPath的方式访问在工作流执行过程中产生的数据。其语法格式为：

"{ $.ParentNode.childNodePath1.childNodePath2 }"

语法说明如下：

1、引用变量表达式需要是是字符串，因此需要双引号

2、字符串内容以{开头， 以}结尾， 代表是表达式， 云工作流引擎会按照表达式方式去解析字符串

3、如果要按照JSONPath访问访问引用变量数据， 则需要以符号$.开头

4、 云工作流是按照相对路径去解析引用变量的， 例如在工作流执行路径是state1->state2， 在state2中进行按照JSONPath方式去进行数据引用， 访问的数据源是state1产生的数据输出

以如下数据为例：

{
    "testInt": 123,
    "testString": "1234",
    "testMap": {
        "k1": "v1",
        "k2": "v2"
    }
}

如果要访问到k1这个节点的数据， 则可以按照如下方法引用到该数据变量， 得到的值即"v1"

"{ $.testMap.k1 }"

另外，为了方便在工作流执行输入过程中访问工作流执行输入， 提供的额外的全局方式去访问工作流执行输入， 语法如下：

"{ $Context.Input }"

如需要访问工作流执行输入数据的子层级， 即按照JSONPath访问json节点数据接口。例如工作流执行输入数据：

{
    "key": "hello world"
}

按照"{ $Context.Input.key }"去引用工作流执行输入数据， 得到的即"hello world"

数据传递

同类型的状态（State）存在不同的输入输出逻辑， 在没有输入输出过滤处理逻辑的情况下， 不同状态（State）的输入输出逻辑如下：

• Operation（操作）：通过数据访问章节的说明的方式访问和操作状态的输入数据， 再将执行任务的结果作为输出传递给后续状态。

• Noop（传递）| Sleep（暂停）| Fail（失败）：只接入输入， 不做任何处理， 直接输出。

• Switch（条件分支）：只具备输入能力，会将自身的输入传递到最终执行的条件分支跳转的状态。

• Parallel（并行）： 将自身输入深拷贝后传递到各个并行分支。输出会按照map[string]interface形式组织输出， key是按照并行分支"branch0 ~ branch$N"的方式命名， 对应的value是每个并行分支实际处理的结果。

• Foreach（迭代）：仅接受输入数据是数组形式。执行Foreach状态时， 会对数组进行迭代， 将每一个数组元素作为迭代处理器的输入。最终结果会按照数组形式组织输出， 数组的每个元素对应每次迭代输入对应的输出。

以包含Noop和Parallel状态的工作流执行为例， 工作流流程定义如下：

specVersion: "0.8"
name: "demo"
start: "Hello"
states:
  - name: "Hello"
    type: "Operation"
    actions:
      - functionRef:
          type: "Noop"
    transition:
      nextState: "Parallel"
  - name: "Parallel"
    type: "Parallel"
    branches:
      - processor:
          startAt: "Noop"
          states:
            - name: "Noop"
              type: "Operation"
              actions:
                - functionRef:
                    type: "Noop"
              end: true
      - processor:
          startAt: "Noop1"
          states:
            - name: "Noop1"
              type: "Operation"
              actions:
                - functionRef:
                    type: "Noop"
              end: true
    end: true

工作流执行输入数据为：

{
    "k1": "v1",
    "k2": "v2"
}

执行后， 各个状态对应的输入输出为：

{
    "k1": "v1",
    "k2": "v2"
}

{
    "k1": "v1",
    "k2": "v2"
}

{
    "k1": "v1",
    "k2": "v2"
}

{
    "branch0": {
        "k1": "v1",
        "k2": "v2"
    },
    "branch1": {
        "k1": "v1",
        "k2": "v2"
    }
}
