注意事项

仅适用于可用区资源池，实际情况以控制台展现为准，部署之前请检查资源池类型。

整体场景说明

前提条件

业务VPC1下的业务子网1、业务VPC2下的业务子网2、防火墙-VPC下的防火墙子网三个网段不能重叠，否则建立对等连接后无法互通。

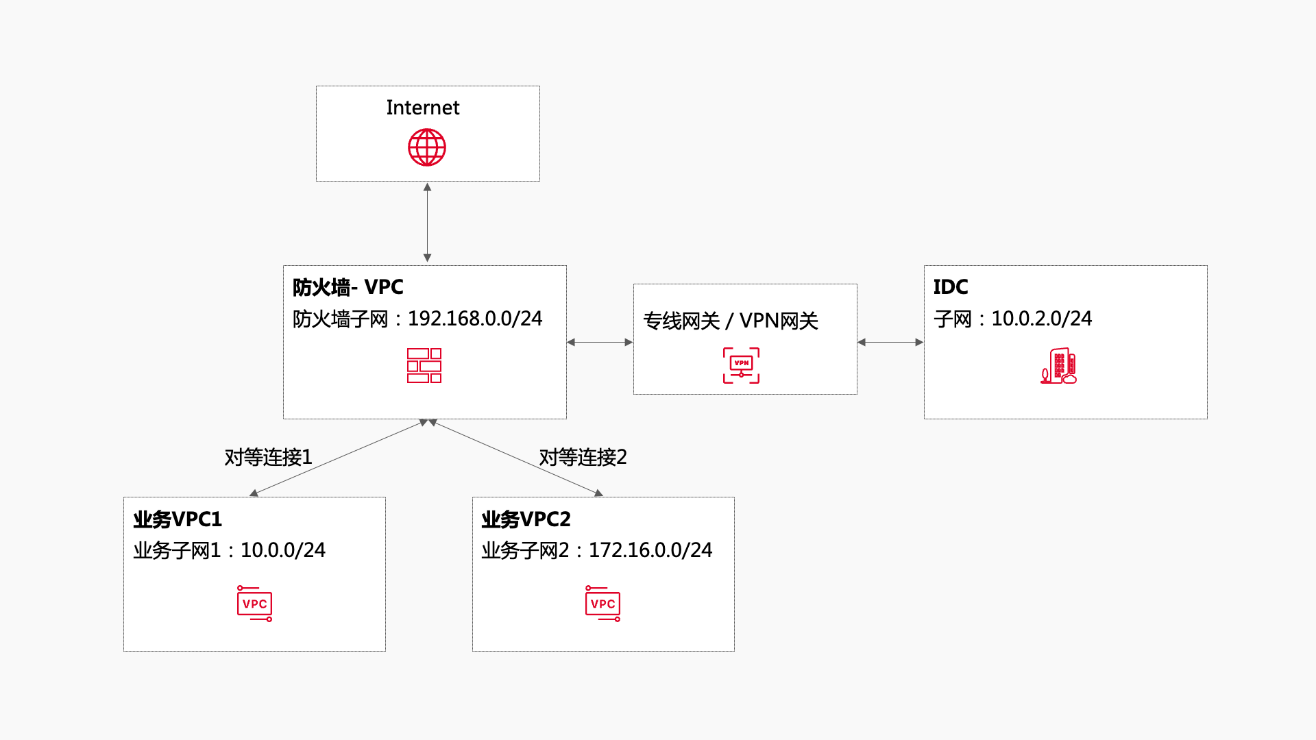

业务拓扑

• 业务VPC1为客户的业务主机所在的VPC，业务主机的流量需要转发到防火墙-VPC进行清洗。
• 客户的防火墙以云主机+防火墙镜像的方式部署在公共的防火墙-VPC。
• 业务VPC1和防火墙VPC建立对等连接1；业务VPC2和防火墙-VPC建立对等连接2。
• 业务VPC1或者业务VPC2通过对等连接进入防火墙-VPC进行流量清洗，然后防火墙-VPC将流量转发至公网、线下IDC；业务VPC1和业务VPC2互访的流量进入防火墙-VPC进行清洗。

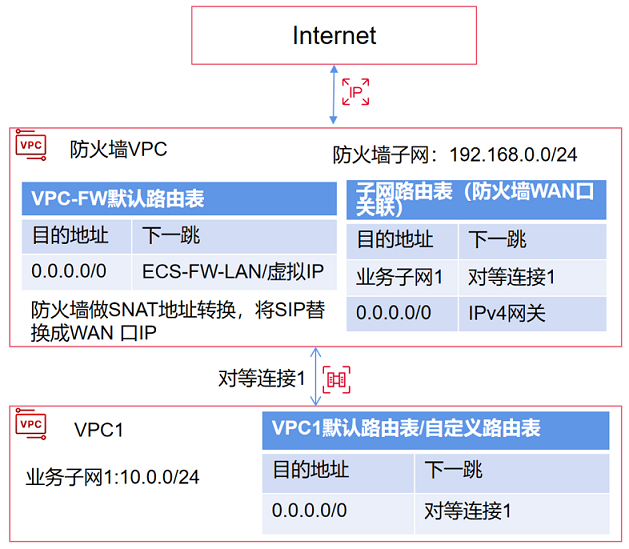

场景1：访问公网的流量通过公共VPC防火墙进行清洗

基本场景介绍

对外访问的EIP绑定在防火墙的WAN口 IP上。

防火墙做针对去Internet的做SNAT，从而使得内部多个VPC共同使用防火墙上的EIP出公网。

业务VPC的IP地址不能重叠。

流量路径

从南往北，从业务VPC1到Internet

1. VPC1 的默认路由表或者自定义路由表均可。
2. 匹配0.0.0.0/0，下一跳为对等连接，将流量发给防火墙VPC。
3. 防火墙VPC收到后匹配防火墙VPC的默认路由表，匹配0.0.0.0/0 下一跳为FW-LAN口或者虚拟IP 。
4. 防火墙做SNAT地址转换，将SIP替换成WAN VIP， 并将流量从FW-WAN口送出。
5. 防火墙 WAN口绑定了自定义子网路由表，匹配0.0.0.0/0 下一跳为IPv4网关。
6. IPv4网关收到报文后做NAT转换，将SIP从防火墙 的WAN VIP 替换成EIP，送至Internet。

从北往南，从Internet到VPC1的虚拟机

1. 流量的目的地址为EIP，到达IPv4网关后，IPv4网关将目的地址替换成防火墙WAN口IP。
2. 防火墙WAN口收到后，做NAT转换，替换为VPC1的虚拟机IP地址。并从防火墙LAN口送出。
3. 防火墙 LAN口绑定了子网自定义路由表，匹配10.0.0.0/24，下一跳为对等连接，将流量发给VPC1。
4. VPC1默认路由表转发至虚拟机。

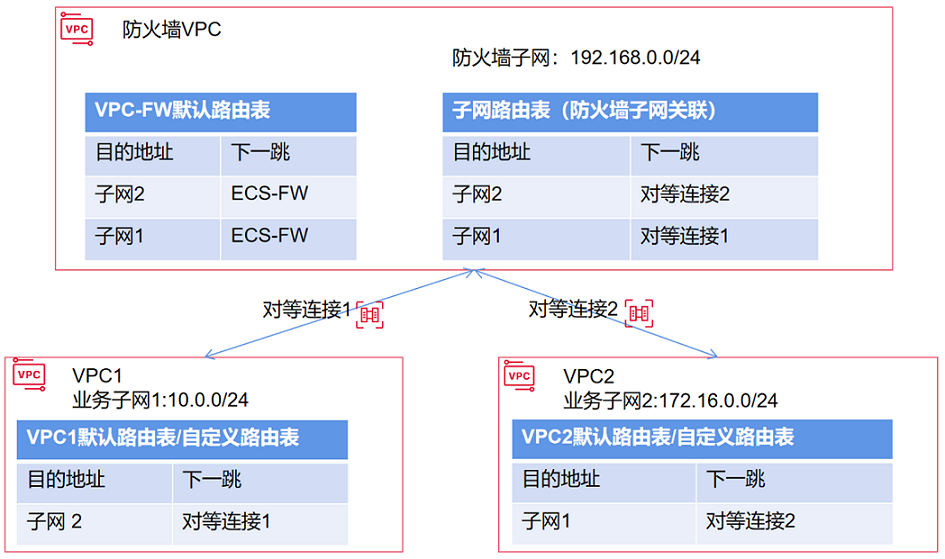

场景2：访问其他VPC的流量通过公共VPC防火墙进行清洗

基本场景介绍

业务子网1访问公网的流量进入防火墙VPC 进行流量清洗。

业务 VPC1下的业务子网 1:10.0.0.0/24。

防火墙 VPC下防火墙云主机所在的子网：192.168.0.0/24。

操作步骤

1. 业务VPC1和防火墙VPC建立对等连接。

• 在业务VPC1下的默认路由表或者自定义路由表下，创建路由规则如下：
  目的地址: 0.0.0.0，下一跳: 对等连接1
  将子网1关联至默认路由表或者自定义路由表。

• 在防火墙VPC下创建自定义路由表(不能选择默认路由表)，并建立如下路由规则：

  目的地址业务子网2 下一跳：对等连接1

  将防火墙子网和自定义路由表做关联。

2. 业务VPC2和防火墙VPC建立对等连接。

• 在业务VPC2下的默认路由表或者自定义路由表下，创建路由规则如下：
  目的地址：192.168.0.0/24（防火墙子网） 下一跳：对等连接2
  将子网2关联至默认路由表或者自定义路由表
• 在防火墙VPC下的自定义路由表（不能选择默认路由表），并建立如下路由规则：
  目的地址：172.16.0.0/24（子网2） 下一跳：对等连接2
  将防火墙子网和自定义路由表做关联

3. 配置防火墙VPC的默认路由表，将流量引到防火墙云主机
   目的地址：172.16.0.0/24（子网2） 下一跳：防火墙云主机或者虚拟IP（虚拟IP绑定多个防火墙做高可用）
   目的地址：10.10.0.0/24（子网1） 下一跳：防火墙云主机或者虚拟IP（虚拟IP绑定多个防火墙做高可用）
   注意：防火墙子网不能关联默认路由表

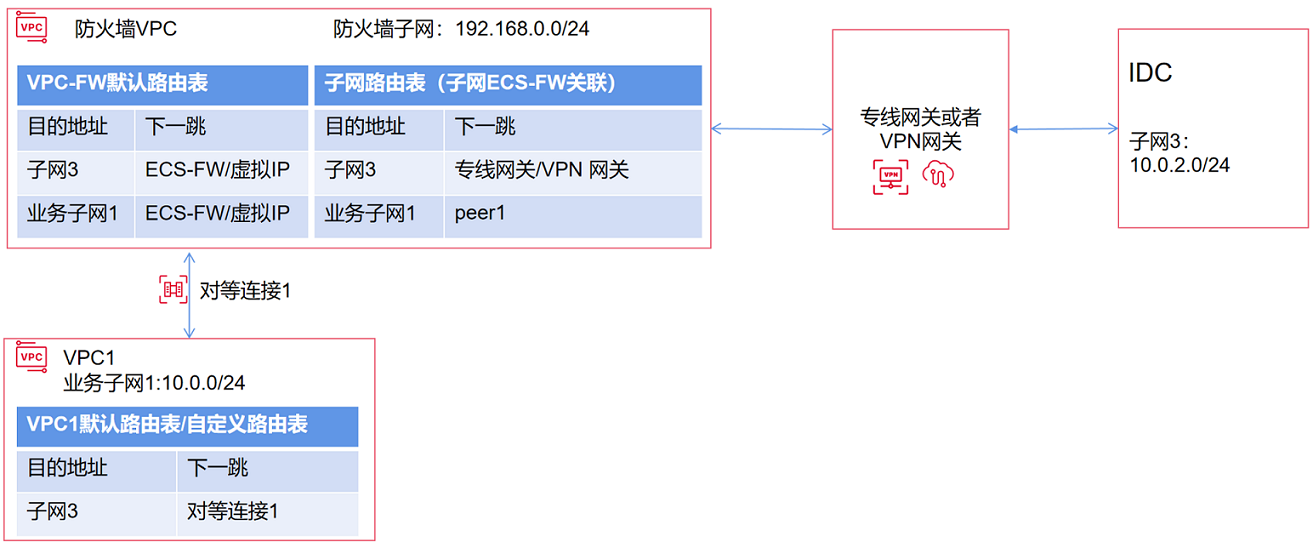

场景3：访问线下IDC的流量通过公共VPC防火墙进行清洗

基本场景介绍

业务子网1访问线下IDC子网3的流量进入防火墙VPC进行流量清洗。

业务VPC1 下的业务子网1:10.0.0.0/24。

防火墙VPC 下防火墙云主机所在的子网：192.168.0.0/24。

线下IDC侧的子网3:10.0.2.0/24。

操作步骤

1. 业务VPC1和防火墙VPC建立对等连接。

• 在业务VPC1下的默认路由表或者自定义路由表下，创建路由规则如下：
• 目的地址：10.0.2.0/24（子网3），下一跳：对等连接1。
• 将子网1关联至默认路由表或者自定义路由表。
• 在防火墙VPC下创建自定义路由表（不能选择默认路由表），并建立如下路由规则：
• 目的地址：10.0.0.0/24（子网1），下一跳：对等连接1。
• 将防火墙子网和自定义路由表做关联。

2. 配置防火墙VPC的默认路由表，将流量引到防火墙云主机，创建路由规则如下：

• 目的地址：10.10.2.0/24（子网3），下一跳：防火墙云主机或者虚拟IP（虚拟IP绑定多个防火墙做高可用）。
• 目的地址：10.0.0.0/24（子网1），下一跳：防火墙云主机或者虚拟IP（虚拟IP绑定多个防火墙做高可用）。

3. 在防火墙子网的自定义路由表配置路由，将流量引到专线网关/VPN网关。

• 在防火墙VPC下的自定义路由表中添加指向专线网关/VPN网关的路由规则，具体如下：
• 目的地址：10.0.2.0/24（子网3），下一跳：专线网关/VPN网关。
• 将防火墙子网和自定义路由表做关联。注意，防火墙子网不能关联默认路由表。
• 专线/VPN配置完成后，系统会自动将目的地址为：子网3； 下一跳：为专线网关/VPN网关；同步至默认路由表且无法删除，此时默认路由表未关联防火墙子网，不会真正进行引流。
