使用场景

VPC与云下IDC的互连，进行东西向流量的入侵检测。
核心价值 ：实现双向流量（IDC↔ECS）实时镜像，支持威胁检测平台进行深度流量分析

方案涉及产品

• VPC ：逻辑隔离网络环境
• 流量镜像 ：流量捕获与转发核心组件
• 云专线 ：混合云互联通道
• 云主机 ：承载业务应用（ECS1/ECS2）
• 弹性裸金属 ：部署威胁检测平台（Pm1）

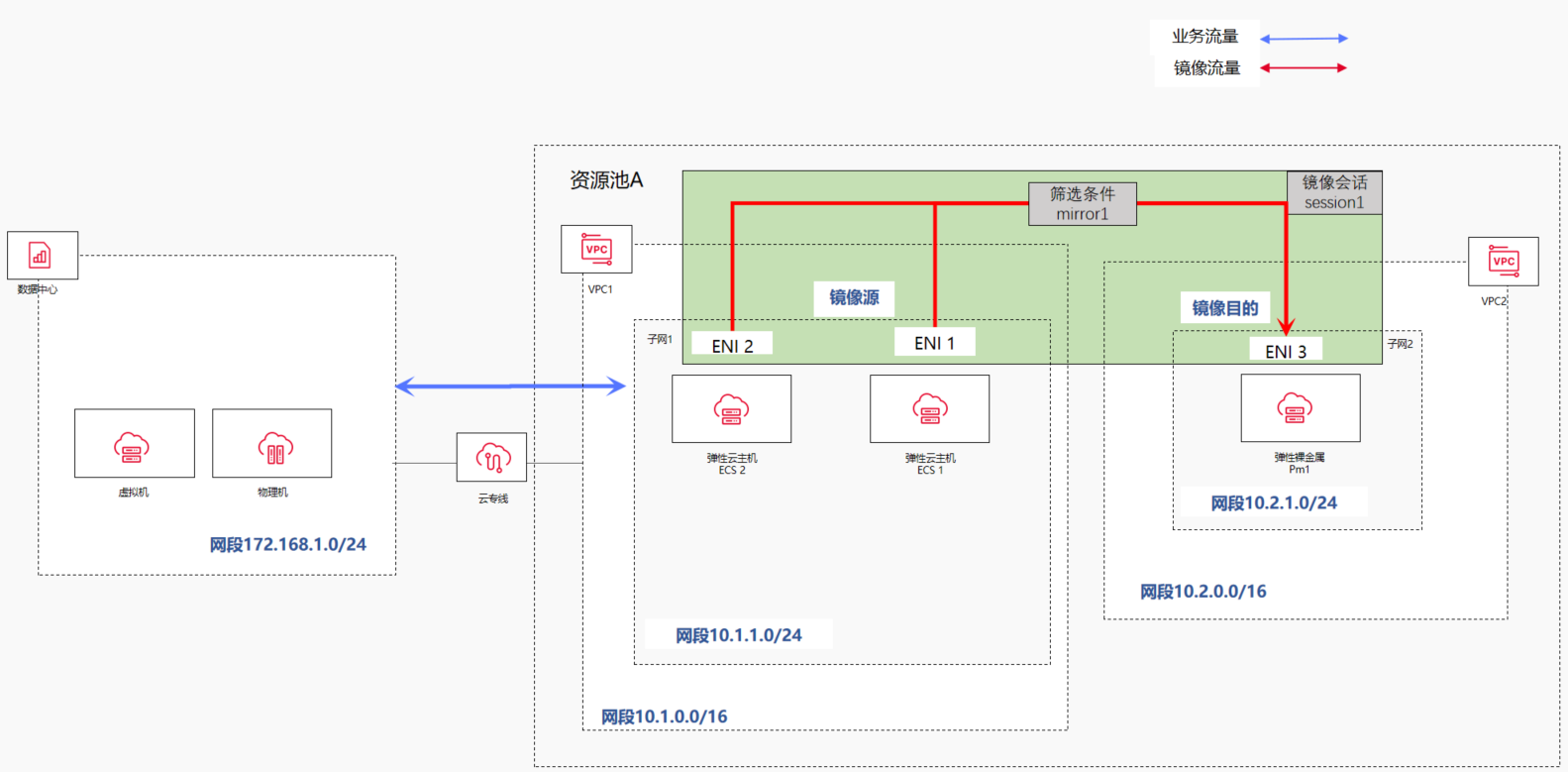

方案架构

实现方式

1. 基础资源配置

（1）云上网络规划

资源类型	名称	关键参数
VPC	VPC1	IPv4:10.1.0.0/16
子网	子网1	IPv4:10.1.1.0/24
VPC	VPC2	IPv4:10.2.0.0/16
子网	子网2	IPv4:10.2.1.0/24

（2）线下IDC配置

• 客户侧子网：172.168.1.0/24

2. 流量镜像配置

（1）筛选条件（Mirror1）

入方向规则：

• IP范围：源IP 172.168.1.0/24
• 协议：ALL
• 动作：采集

出方向规则：

• IP范围：目的IP 172.168.1.0/24
• 协议：ALL
• 动作：采集

（2）镜像会话（Session1）

• 镜像源：ENI1（ECS1）、ENI2（ECS2）
• 镜像目的：ENI3（Pm1）
• 筛选条件：Mirror1
• VNI：10001

3. 安全组配置（Pm1）

入方向规则（UDP 4789）：

• 协议：UDP
• 端口：4789
• 策略：允许

操作步骤

步骤一：创建云上VPC环境

配置云专线需要做好云上VPC和本地数据中心的网段规划，具体操作步骤参见创建VPC

步骤二：开通云专线

1. 云专线的开通参见开通云专线。

2. 专线网关添加客户侧路由，点击专线网关名称，在客户侧路由页签下，点击添加路由，配置如下：

   • IP类型：可选择IPv4、IPv6和双栈
   • 客户侧子网段：客户侧子网网段
   • 路由模式：静态或BGP
   • 绑定入云物理专线，并设置物理专线优先级

3. 配置完成，点击确定，完成专线网关客户侧路由。

4. 专线网关添加VPC，点击专线网关名称，在VPC页签下，点击“添加VPC”，配置如下：

   • VPC实例类型：同账号
   • VPC：在下拉框中选中已创建的VPC（VPC1）
   • VPC ID：根据VPC名称自动生成
   • VPC网段：选择指定的VPC网段（10.1.0.0/16）
   • 类型：可选择IPv4、IPv6和双栈
   • 子网：选定VPC中的中转网段（10.1.1.0/24）
   • 权重：表示当前专线网关到VPC侧路由的权重，多条路由的权重相等时采用负载均衡模式进行流量传输；某条路由的权重值越大，表示该路由优先级越高，可选择0-100

5. 配置完成，点击确定，完成添加VPC。

6. VPC添加完成，客户侧子网将自动发布到VPC默认路由表中。下一跳为云专线网关，下一跳地址为专线网关名称，目的地址为客户侧子网网段。

7. 配置完成，点击确定，完成添加。

步骤 三 ：创建筛选规则

1. 登录天翼云控制台，在控制中心页面左上角选择区域，本文我们选择华东-华东1。
2. 依次选择“网络”，单击“虚拟私有云”；进入网络控制台页面。
3. 在左侧导航栏，选择“流量镜像-筛选条件”选项。
4. 在筛选条件页面，点击右上角的“创建筛选条件”按钮。
5. 在创建筛选条件弹窗中，填写筛选条件的名称和描述。
6. 进入对应筛选条件的详情页，添加入方向规则。
7. 进入对应筛选条件的详情页，添加出方向规则。

步骤 四 ：购买镜像会话

1. 登录天翼云控制台，在控制中心页面左上角选择区域，本文我们选择华东-华东1。
2. 依次选择“网络”，单击“虚拟私有云”；进入网络控制台页面。
3. 在左侧导航栏，选择“流量镜像-镜像会话”选项。
4. 在镜像会话页面，点击右上角的“创建镜像会话”按钮。
5. 在创建镜像会话界而中，填写镜像会话的名称、VNI和描述，点击”下一步”。
6. 选择筛选条件，这里我们选择已创建的mirror1，点击”下一步”。
7. 选择镜像源，这里我们选择ENI1和ENI2，点击”下一步”。
8. 选择镜像目的，这里我们选择ENI3，点击”下一步”。
9. 选择我已阅读并同意相关协议，单击“创建”，完成镜像会放的创建。

步骤五：配置镜像目的安全组

1. 登录天翼云控制台，在控制中心页面左上角选择区域，本文我们选择华东-华东1。
2. 依次选择“网络”，单击“虚拟私有云”；进入网络控制台页面。
3. 在左侧导航栏，选择“访问控制-安全组”选项。
4. 在安全组列表页面，找到您需要添加规则的安全组名称，点击安全组名称，进入安全组详情页。

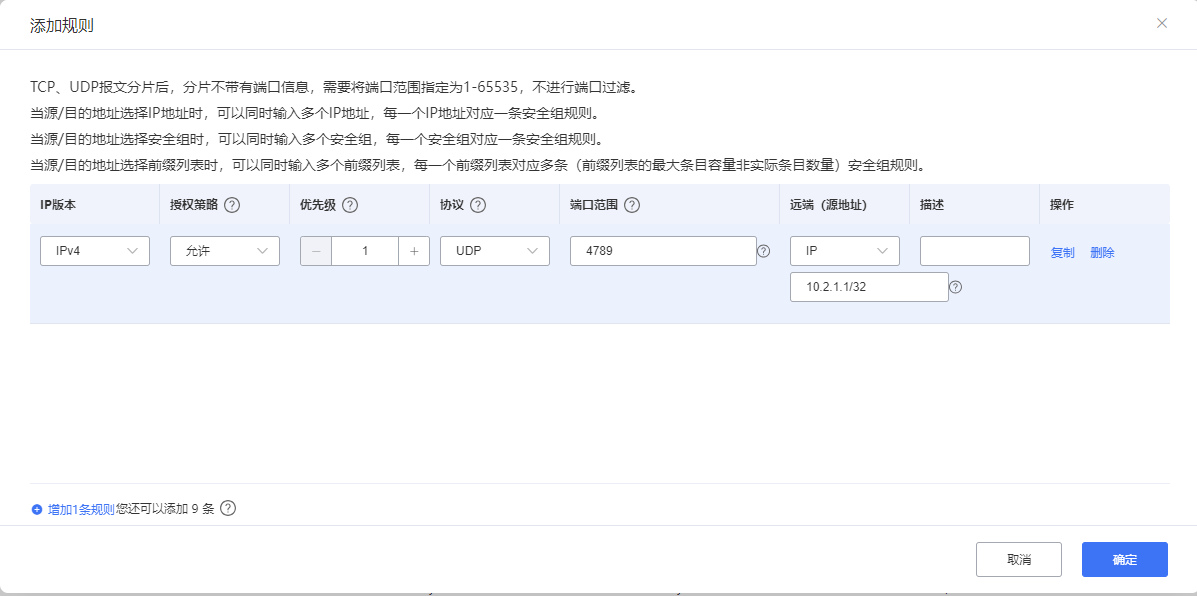

5. 点击“添加规则”，根据界面提示配置安全组规则，确定授权策略、优先级、协议类型、端口范围、源/目的地址等信息。

具体参数配置信息如下表：

参数	说明	取值样例
IP版本	IPv4、IPv6	IPv4
授权策略	允许、拒绝	允许
优先级	安全组规则优先级可选范围为1-100，默认值为1，即最高优先级。优先级数字越小，级别越高。优先级相同的情况下，拒绝策略优先于允许策略。	1
协议	网络协议，取值范围为：TCP，UDP，ICMP，Any。	UDP
端口范围	安全组规则的端口范围，取值范围为：1～65535。支持同时输入多个端口，以英文逗号分隔。多个端口值按照多条规则分别下发，占用多个配额。	4789
源地址/目的地址	源地址/目的地址支持类型：IP地址、安全组、前缀列表。支持同时输入多个IP地址/安全组/前缀列表，按照多条规则分别下发，占用多个配额。	10.2.1.1/32
描述	安全组规则的描述信息，非必填项。

6. 点击“确认”按钮。

步骤六： 启动镜像会话功能

1. 登录天翼云控制台，在控制中心页面左上角选择区域，本文我们选择华东-华东1。
2. 依次选择“网络”，单击“虚拟私有云”；进入网络控制台页面。
3. 在左侧导航栏，选择“流量镜像-镜像会话”选项。
4. 在镜像会话页面，找到需要启动的镜像会话，然后单击该会话操作列的“启动”按钮。

验证与排障

1. 流量捕获验证

登录弹性裸金属（pm1），查看镜像目的是否可以获取到镜像源与线下IDC互通的数据包，如果获取成功，则表示镜像会话配置生效。

比如：

# 在Pm1执行抓包（需root权限） tcpdump -i eth0 -eennvv port 4789

成功标志 ：持续捕获到内层源or目的IP为172.168.1.x，外层是VXLAN封装的UDP报文。

2. 常见问题排查

现象	可能原因	解决方案
无镜像流量	筛选条件配置错误	核对待镜像报文的五元组信息
目的端无法接收	安全组未放行UDP 4789	检查入方向规则配置
