本文将带您了解同地域“不同帐号”的多个VPC中的云资源实现跨VPC通信的操作步骤。
步骤一：创建终端节点服务
操作场景
为实现在同一地域的跨VPC通信，您需要将特定VPC内的云资源（即后端资源）创建为终端节点服务，以便其他VPC的终端节点能够通过私网IP访问该终端节点服务。
以下将以VPC2中，属于帐号B的“内网负载均衡”作为后端资源为例，指导您创建终端节点服务。
前提条件
在同一VPC内已创建了后端资源（即内网负载均衡ELB）。
操作步骤
- 点击天翼云门户首页的“控制中心”，输入B账号登录的用户名和密码，进入控制中心页面。
- 在管理控制台上方点击图标
，选择所需的资源池节点，以下操作选择华东-华东1。 - 在系统首页，选择“网络>VPC终端节点”，进入“终端节点”页面。

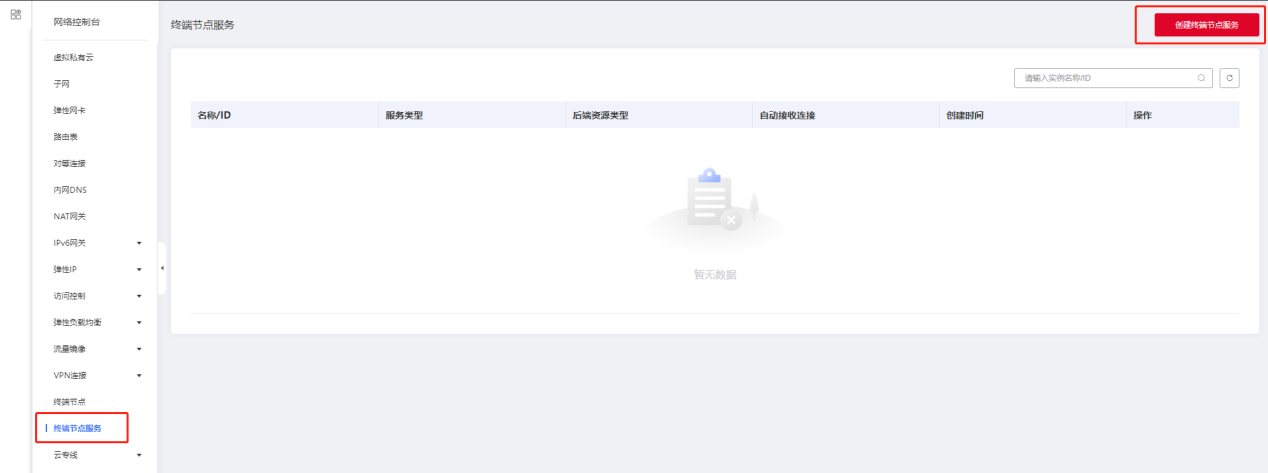

- 在左侧导航栏选择“终端节点服务”，点击“创建终端节点服务”。

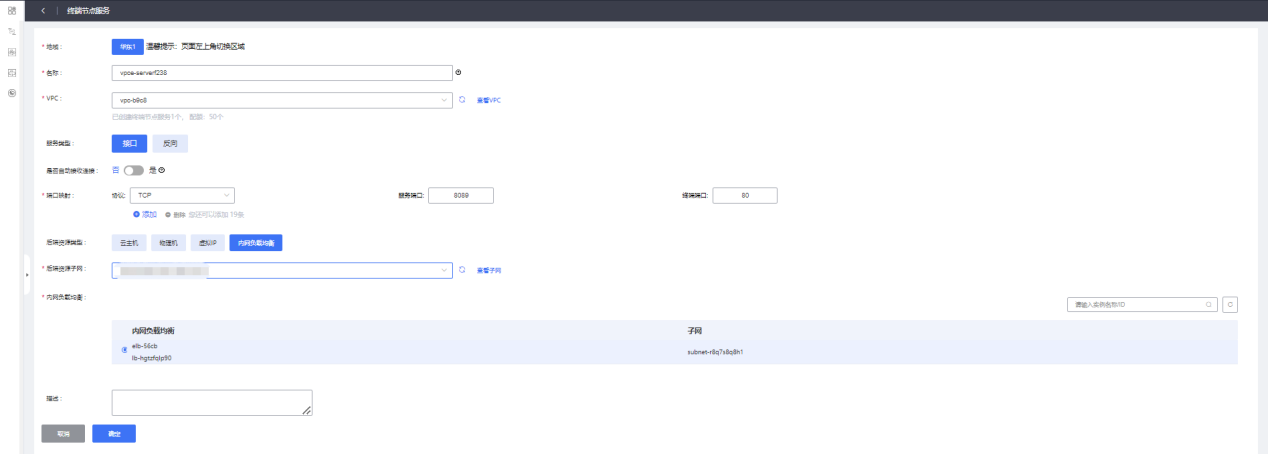

- 在“创建终端节点服务”页面根据终端节点服务配置说明配置参数，点击“确定”。

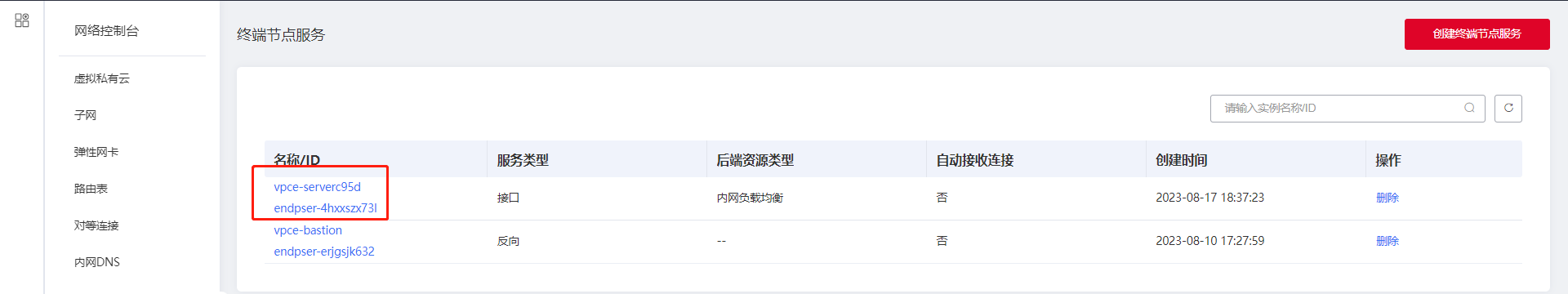

- 返回终端节点服务列表可查看创建的终端节点服务。
- 点击终端节点服务的名称/ID，即可查看终端节点服务的详细信息。
终端节点服务配置说明
| 参数 | 说明 |
|---|---|
| 地域 | 终端节点服务所在地域，页面左上角可切换地域。不同地域的资源之间内网不互通，为了最优化的性能，请选择靠近您的地域，以降低网络时延并提高访问速度。 |
| 名称 | 终端节点服务的名称。名称由数字、字母、中文、-、_组成，不能以数字、_和-开头。 |
| VPC | 终端节点服务所属虚拟私有云。 |
| 服务类型 | 终端节点服务的类型，当前支持“接口”类型终端节点服务。 |
| 是否自动接收连接 | 是否自动接收终端节点与终端节点服务的连接，审核权由终端节点服务控制。 可选择“是”或“否”。选择“否”不自动接受连接，则创建的终端节点为“待审核”状态，需要终端节点服务审核后方可使用。 |
| 端口映射 | 终端节点服务与终端节点建立连接，支持通过TCP/UDP协议进行通信。 服务端口：终端节点服务绑定了后端资源，作为提供服务的端口。 终端端口：终端节点提供给用户，作为访问终端节点服务的端口。 服务端口和终端端口取值范围1～65535，单次操作最多可添加20条端口映射。 访问终端节点服务时，通过“终端端口→服务端口”的方式进行数据传输和通信。 |
| 后端资源类型 | 实际提供服务的后端资源。可创建为终端节点服务的后端资源包括： 云主机：作为服务器使用。 物理机：作为服务器使用。 虚拟IP：作为内网IP使用。 内网负载均衡：适用于高访问量业务和对可靠性和容灾性要求较高的业务。此处选择“内网负载均衡”。 说明：终端节点服务配置的后端资源所在安全组，安全组添加的规则是白名单，需要添加源地址为198.19.128.0/20的白名单入方向规则，详细操作请参考《虚拟私有云用户指南》中的添加安全组规则。 |
| 后端资源子网 | 选择后端资源所属的子网。 |
| 描述（可选） | 可添加终端节点服务相关的描述。 |
步骤二：添加白名单
操作场景
终端节点服务的权限管理旨在控制是否允许来自不同租户的终端节点进行访问。
在成功创建终端节点服务后，您可以设置授权帐号ID，将这些帐号ID添加到终端节点服务的白名单中，从而实现授权访问。
以下步骤将指导您获取帐号ID，并将其添加至终端节点服务的白名单中。
前提条件
已存在待连接的终端节点服务。
添加被授权的帐号ID至终端节点服务的白名单中
操作步骤
- 点击天翼云门户首页的“控制中心”，输入B账号登录的用户名和密码，进入控制中心页面。
- 在管理控制台上方点击图标
，选择所需的资源池节点，以下操作选择华东=华东1。 - 在系统首页，选择“网络>VPC终端节点”，进入“终端节点”页面。
- 在左侧导航栏选择“终端节点服务”。
- 选择相应的终端节点服务，点击其名称进入详情页面。

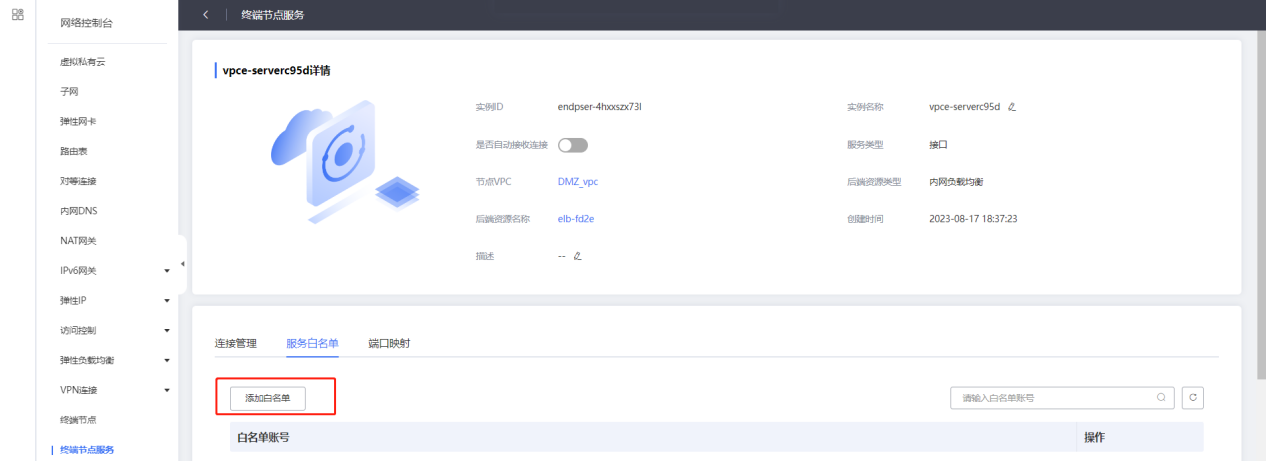

- 在终端节点服务详情页面，选择“服务白名单”页签，点击“添加白名单”。
- 根据提示配置参数，填写天翼云账号B的邮箱，添加白名单。
步骤三：购买终端节点
操作场景
在VPC2成功创建并配置了终端节点服务，并设置了允许连接该终端节点服务的白名单后，您可以在VPC1中购买终端节点，以实现连接到终端节点服务的跨VPC通信。
操作步骤
- 点击天翼云门户首页的“控制中心”，输入A账号登录的用户名和密码，进入控制中心页面。
- 在管理控制台上方点击图标
，选择所需的资源池节点，以下操作选择华东-华东1。 - 在系统首页，选择“网络>VPC终端节点”。

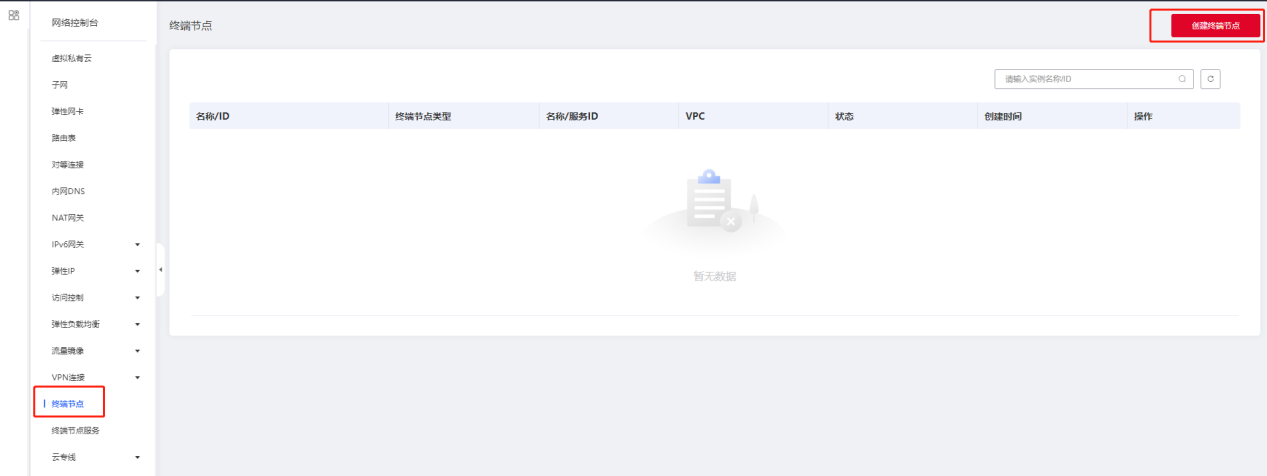

- 在“终端节点”页面，单击“创建终端节点”。

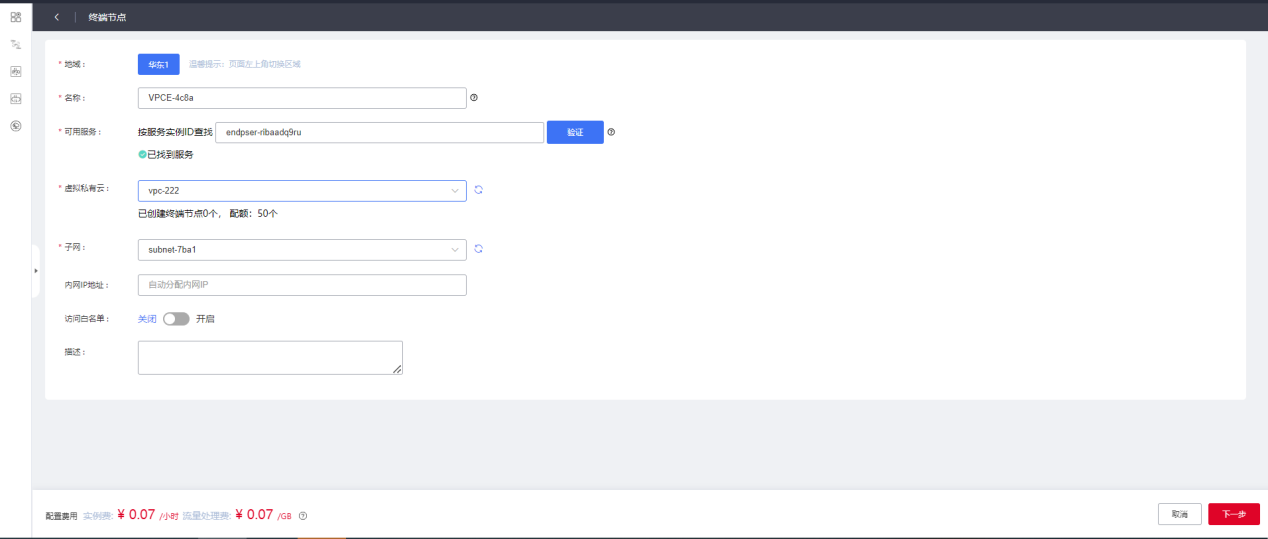

- 进入“创建终端节点”页面，根据终端节点配置说明完成参数配置，点击“下一步”。
- 在资源详情页面确认终端节点配置、数量、费用等。
- 勾选“我已阅读并同意相关协议《天翼云VPC终端节点服务协议》，点击“确认下单”。
- （可选）配置连接管理，若在创建终端节点服务选择“自动接收连接”则可跳过此步骤。
登录账号B, 返回“终端节点服务”页面，点击终端节点服务名称/ID, 进入终端节点服务详情页面。点击“连接管理”页签，如果终端节点状态为“已连接”，表示终端节点已成功连接至终端节点服务；如果终端节点状态为“待审核”，表示需先进行审批，具体操作可参考配置连接管理。
此处同意终端节点的连接，在连接管理页面的“操作”栏下，点击“允许”并在弹出的对话框点击“确定”。允许后，将开始对该终端节点提供服务并建立连接。

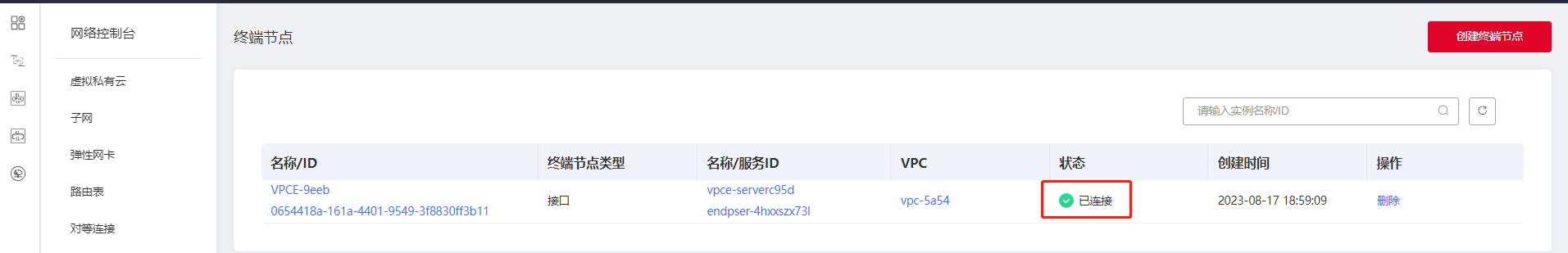

- 登录账号A, 在终端节点列表查看终端节点状态变为“已连接”，表示终端节点已成功连接至终端节点服务。
- 点击终端节点名称/ID，即可查看终端节点的详细信息。
- 终端节点创建成功后，会生成一个“节点IP”（即私有IP）。您可以使用节点IP访问终端节点服务，进行跨VPC资源通信。
终端节点配置说明
| 参数 | 说明 |
|---|---|
| 地域 | 终端节点所在地域，页面左上角可切换地域。不同地域的资源之间内网不互通，为了最优化的性能，请选择靠近您的地域，以降低网络时延并提高访问速度。 |
| 名称 | 终端节点的名称。名称由数字、字母、中文、-、_组成，不能以数字、_和-开头。 |
| 可用服务 | 可按服务实例ID查找可用服务，并进行验证。此处填写步骤一创建的终端节点服务的ID。 若开启了访问白名单，验证前，需要将账号B用户的邮箱加入用户私有服务的白名单。 |
| 虚拟私有云 | 选择终端节点所属虚拟私有云。 |
| 子网 | 选择终端节点所属的子网。 |
| 内网IP地址 | 自动分配内网IP，可通过内网IP直接访问终端节点。 |
| 访问白名单 | 可选开启或关闭。 默认不启用白名单，即所有网段允许访问节点网卡；最多允许20个网段。 开启后，需填写允许访问节点网卡的网段，多个网段换行分隔。 |
| 描述（可选） | 可添加终端节点相关的描述。 |
