设备信息
更新时间 2025-03-17 18:39:17
最近更新时间: 2025-03-17 18:39:17
本节为您介绍智能网关（硬件版）的设备信息。
在SD-WAN网络架构中，智能网关通常简称为CPE，也称为Edge。CPE作为SD-WAN网络部署在客户侧的重要网络设备，主要功能是负责与POP点通过网络组建加密通道，将客户侧需要通过SD-WAN网络传输组网的流量通过加密通到传输至POP点及SD-WAN主干网中，并传输到SD-WAN网络对端。
当前硬件智能网关主要包括四种型号：经济版、标准版、企业版、企业增强版。客户可根据业务规模需求，结合不同型号的转发能力，进行设备选型：
| 智能终端CPE | 经济版 | 标准版 | 企业版 | 企业增强版 |
|---|---|---|---|---|
| 产品型号 | S1000系列 | S2000系列 | S6000系列 | S8000系列 |
经济版智能网关（S1000系列）
下面是经济版智能网关的设备介绍。

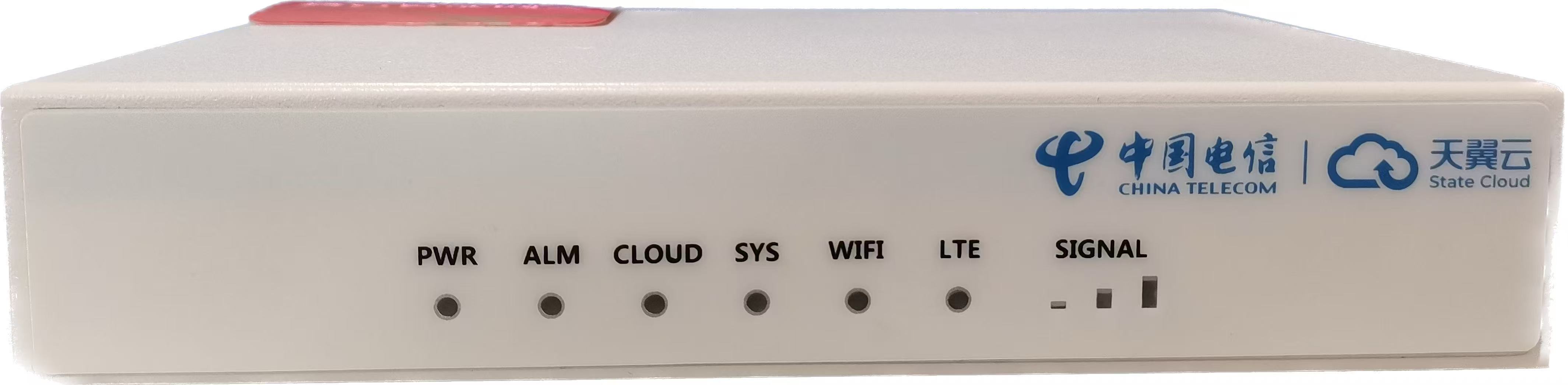

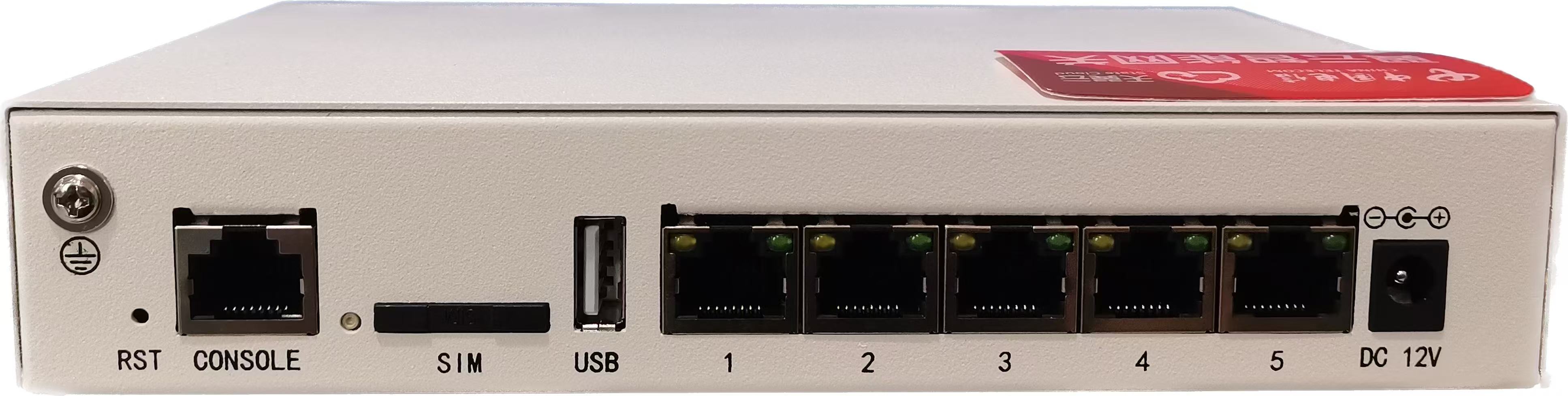

设备外观
设备配置
| 配置项 | 配置参数 | 配置项 | 配置参数 |
|---|---|---|---|
| CPU | Arm架构，双核1Ghz以上 | USB2.0 | 2x USB2.0 |
| 内存 | 至少1G内存，支持扩展 | USB3.0 | N/A |
| 存储 | 至少8G存储，支持扩展 | 额定输入电压 | 12V DC |
| WAN口 | 具备至少1个GE口 | 最大功率 | 40W |
| LAN口 | 具备至少3个GE口 | 散热 | 内置风扇，不可插拔 |
| Wifi（可选） | 支持802.11ac，并支持802.11b/g/n扩展； 2.4G&5G双频天线*2，全向覆盖； 频率范围：（1）ISM 2.4G：2.400GHz～2.497GHz；（2）ISM 5G：4.900GHz～5.845GHz；（3）BT：2402MHz～2480MHz； 传输距离：10米； 信号强度：17dBm |
外形尺寸 | 机箱尺寸（mm）：225 x 150 x 44 包装尺寸（mm）：325 x 290 x 190 |
| LTE（可选） | 支持中国大陆全网通 至少1路SIM卡槽 LTE天线*2 |
重量 | 净重：1.5Kg 带包装：2.5Kg |
| 5G | N/A | 工作环境温度 | 0°C~40°C |
| 管理接口 | 1x RJ45 | 存储温度 | -40°C~70°C |
标准版智能网关（S2000系列）
下面是标准版智能网关的设备介绍。

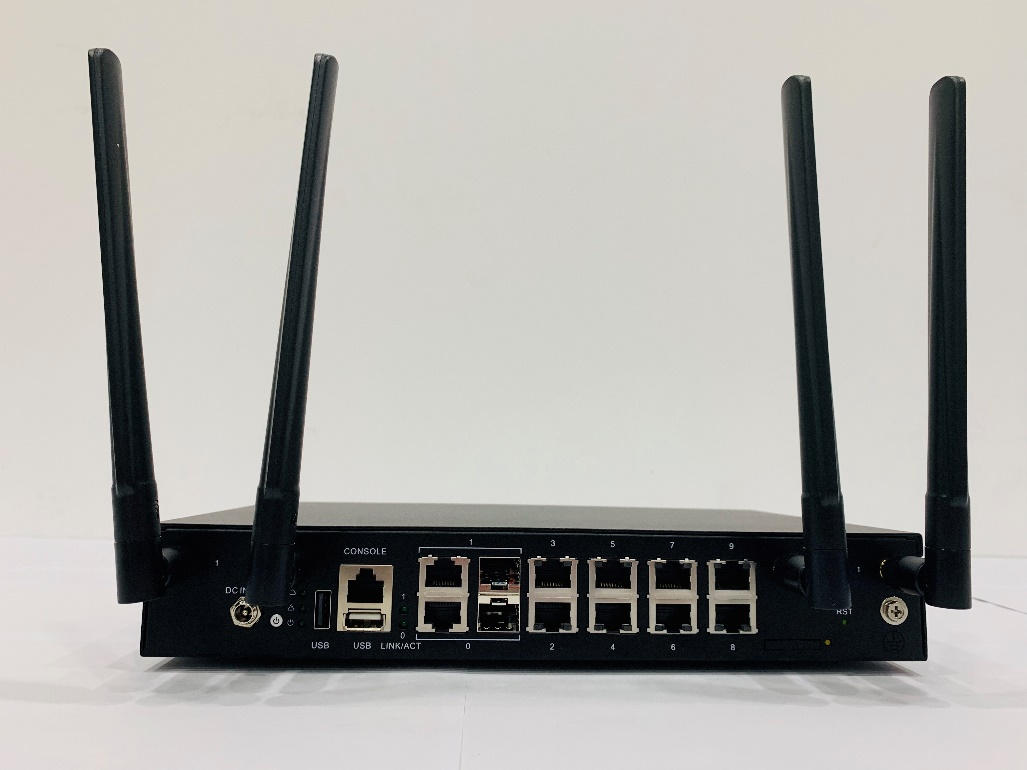

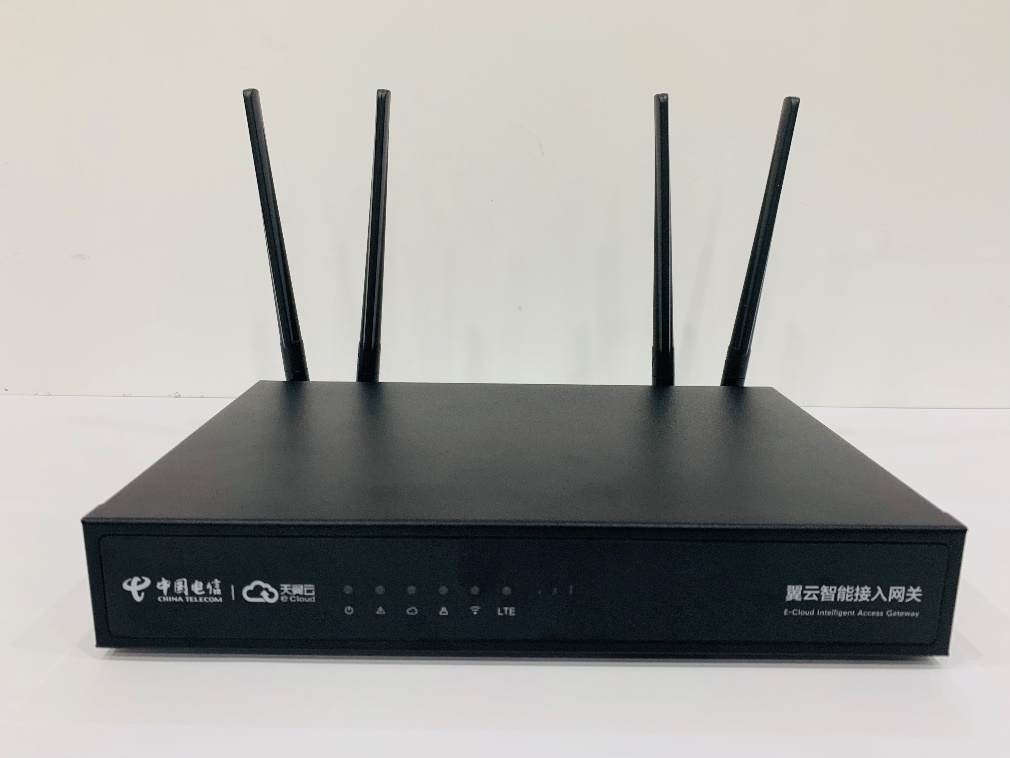

设备外观
设备配置
| 配置项 | 配置参数 | 配置项 | 配置参数 |
|---|---|---|---|
| CPU | X86架构，双核1.5Ghz以上 | USB2.0 | 2x USB2.0 |
| 内存 | 至少2G内存，支持扩展 | USB3.0 | N/A |
| 存储 | 至少8G存储，支持扩展 | 额定输入电压 | 12V DC |
| WAN口 | 具备至少2个GE口 | 最大功率 | 40W |
| LAN口 | 具备至少3个GE口 | 散热 | 内置风扇，不可插拔 |
| Wifi（可选） | 支持802.11ac，并支持802.11b/g/n扩展； 2.4G&5G双频天线*2，全向覆盖； 频率范围：（1）ISM 2.4G：2.400GHz～2.497GHz；（2）ISM 5G：4.900GHz～5.845GHz； 传输距离：空旷约20~30米； 信号强度：-20至-60dBm（强信号） |
外形尺寸 | 机箱尺寸（mm）：225 x 150 x 44 包装尺寸（mm）：325 x 290 x 190 |
| LTE（可选） | 支持中国大陆全网通； 至少1路SIM卡槽； LTE天线*2； LTE-FDD: B1，B3，B5，B8； LTE-TDD: B38，B39，B40，B41； WCDMA: B1，B8； CDMA: BC0； 输出功率：（1）LTE-FDD: Class 3 （23dBm±2dB）；（2）LTE-TDD: Class 3 （23dBm±2dB）；（3）WCDMA: Class 3 （24dBm+1/-3dB）；（4）CDMA BC0: Class 3 （24dBm+2/-1dB）;具体频率范围需参考对应网络制式的标准频段配置 |
重量 | 净重：1.5Kg 带包装：2.5Kg |
| 5G（可选） | SA/NSA； 5G Sub-6：n1, n3, n5, n7, n8, n20, n28, n38, n41, n77, n78, n79； LTE FDD: B1, B2, B3, B5, B7, B8, B20, B28； LTE TDD: B34, B38, B39, B40, B41, B42,B43； 4x4 DL MIMO； 2x2 UL MIMO； |
工作环境温度 | 0°C~40°C |
| 管理接口 | 1x RJ45 | 存储温度 | -20°C~80°C |
企业版智能网关（S6000系列）
下面是企业版智能网关的设备介绍。

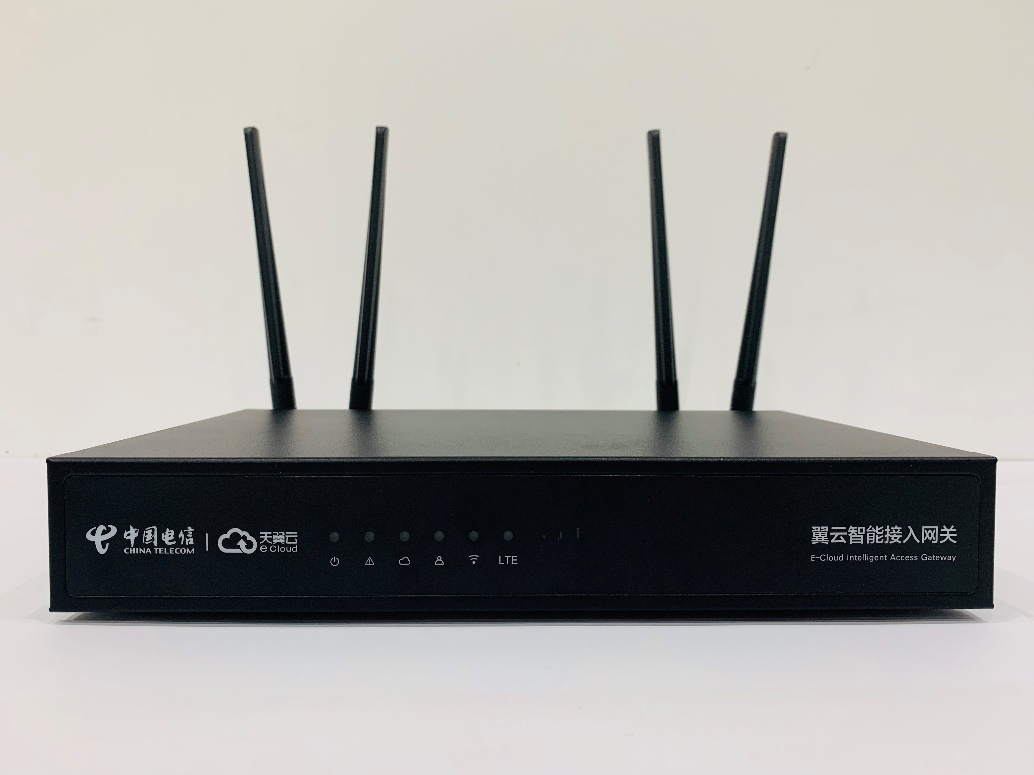

设备外观
设备配置
| 配置项 | 配置参数 | 配置项 | 配置参数 |
|---|---|---|---|
| CPU | X86架构，4核2Ghz以上 | USB2.0 | 2x USB2.0 |
| 内存 | 至少4G内存，支持扩展 | USB3.0 | N/A |
| 存储 | 至少16G存储，支持扩展 | 额定输入电压 | 12V DC |
| WAN口 | 具备至少2个GE口；可支持LAN/WAN定义复用 | 最大功率 | 60W |
| LAN口 | 具备至少4个GE口 | 散热 | 内置风扇，不可插拔 |
| Wifi | 支持802.11ac； 支持802.11b/g/n扩展； 2.4G&5G双频天线*2，全向覆盖； 频率范围：（1）ISM 2.4G：2.400GHz～2.497GHz；（2）ISM 5G：4.900GHz～5.845GHz； 传输距离：空旷约20~30米； 信号强度：-20至-60dBm（强信号） |
外形尺寸 | 机箱尺寸（mm）：225 x 150 x 44 包装尺寸（mm）： 325 x 290 x 190 |
| LTE | 支持中国大陆全网通； 至少1路SIM卡槽； LTE天线*2； LTE-FDD: B1，B3，B5，B8； LTE-TDD: B38，B39，B40，B41； WCDMA: B1，B8； CDMA: BC0； 输出功率：（1）LTE-FDD: Class 3 （23dBm±2dB )；（2）LTE-TDD: Class 3 （23dBm±2dB）；（3）WCDMA: Class 3 （24dBm+1/-3dB）；（4）CDMA BC0: Class 3 （24dBm+2/-1dB）;具体频率范围需参考对应网络制式的标准频段配置 |
重量 | 净重：1.5Kg 带包装：2.5Kg |
| 5G | SA/NSA； 5G Sub-6: n1, n3, n5, n7, n8, n20, n28, n38, n41, n77, n78, n79； LTE FDD: B1, B2, B3, B5, B7, B8, B20, B28 ； LTE TDD: B34, B38, B39, B40, B41, B42,B43； 4x4 DL MIMO； 2x2 UL MIMO； |
工作环境温度 | 0°C~40°C |
| 管理接口 | 1x RJ45 | 存储温度 | -20°C~80°C |
企业增强版智能网关（S8000系列）
下面是企业增强版智能网关的设备介绍。

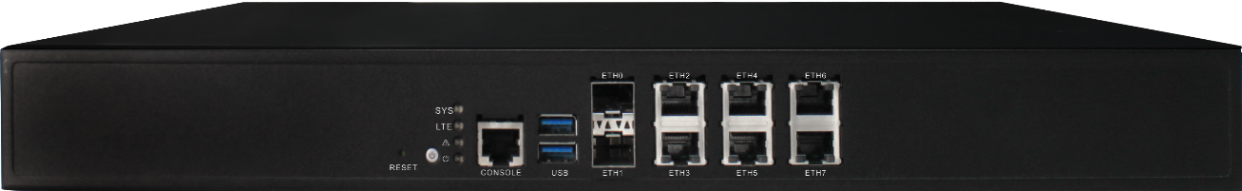

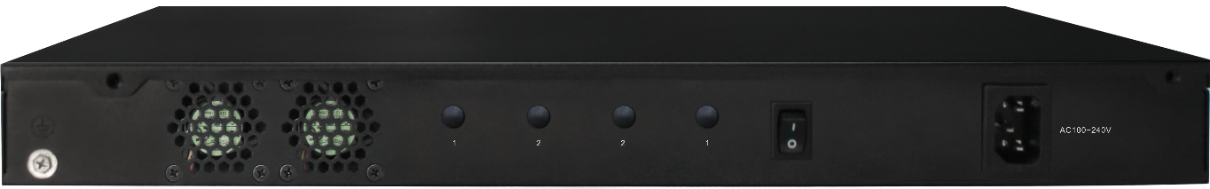

设备外观
设备配置
| 配置项 | 配置参数 | 配置项 | 配置参数 |
|---|---|---|---|
| CPU | X86架构，8核2Ghz以上 | USB2.0 | N/A |
| 内存 | 至少8G内存，支持扩展 | USB3.0 | 2x USB3.0 |
| 存储 | 至少32G存储，支持扩展 | 额定输入电压 | 12V DC |
| WAN口 | 具备至少1个10GE口，至少1个GE口；具备至少一个光口（可为combo口）；可支持LAN/WAN定义复用 | 最大功率 | 60W |
| LAN口 | 具备至少6个GE口并至少具备一个光口（可为combo口） | 散热 | 内置风扇，不可插拔 |
| Wifi | 支持802.11ac，并支持802.11b/g/n扩展； 2.4G&5G双频天线*2，全向覆盖； 频率范围：（1）ISM 2.4G：2.400GHz～2.497GHz；（2）ISM 5G：4.900GHz～5.845GHz； 传输距离：空旷约20~30米； 信号强度：-20至-60dBm（强信号） |
外形尺寸 | 机箱尺寸（mm）：225 x 150 x 44 包装尺寸（mm）：325 x 290 x 190 |
| LTE | 支持中国大陆全网通 至少1路SIM卡槽； LTE天线*2； LTE-FDD: B1，B3，B5，B8； LTE-TDD: B38，B39，B40，B41； WCDMA: B1，B8； CDMA: BC0； 输出功率：（1）LTE-FDD: Class 3 （23dBm±2dB )；（2）LTE-TDD: Class 3（23dBm±2dB）；（3）WCDMA: Class 3 （24dBm+1/-3dB）；（4）CDMA BC0: Class 3 （24dBm+2/-1dB）；具体频率范围需参考对应网络制式的标准频段配置 |
重量 | 净重：1.5Kg 带包装：2.5Kg |
| 5G | SA/NSA； 5G Sub-6: n1, n3, n5, n7, n8, n20, n28, n38, n41, n77, n78, n79； LTE FDD: B1, B2, B3, B5, B7, B8, B20, B28； LTE TDD: B34, B38, B39, B40, B41, B42,B43； 4x4 DL MIMO； 2x2 UL MIMO； |
工作环境温度 | 0°C~40°C |
| 管理接口 | 1x RJ45 | 存储温度 | -20°C~80°C |

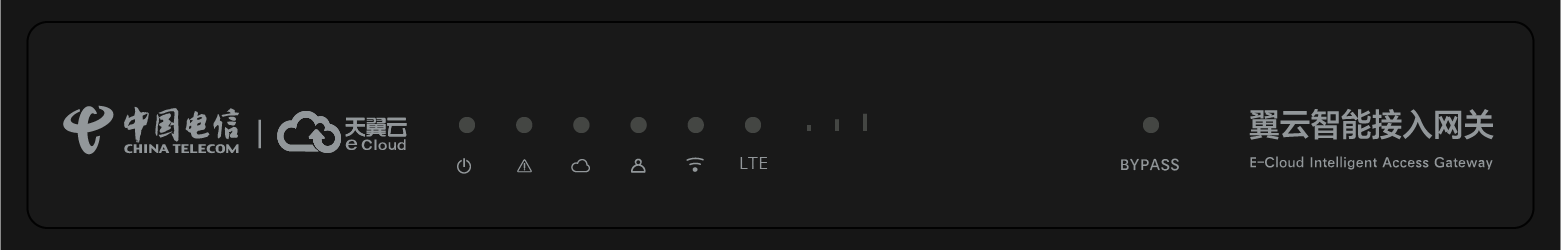

设备指示灯
前面板指示灯状态说明如下：
| 指示灯 | 状态说明 |
|---|---|
| LTE | 表示设备通讯是否正常：（1）熄灭：设备通讯异常；（2） 长亮：设备正常通讯。 |
| 信号指示 | 表示4G LTE信号强度：3格信号强度。 |
| SYS | 表示设备状态：（1）熄灭：系统状态异常；（2） 长亮：系统正常工作。 |
| CLOUD | 表示是否连接到天翼云：（1）长亮：连接到云连接网；（2）熄灭：没有连接到云连接网。 |
| PWR | 电源指示灯长亮，表示设备开机运行。 |
| RJ45黄灯 | 表示网卡连接状态和速率指示：（1）长亮：以太网端口工作在1000Base-T模式；（2）熄灭：以太网端口工作在10/100Base-T模式。 |
| RJ45绿灯 | 表示网卡连接状态和速率指示：（1）长亮：以太网已连接；（2） 闪烁：数据传输；（3）熄灭：以太网未连接。 |

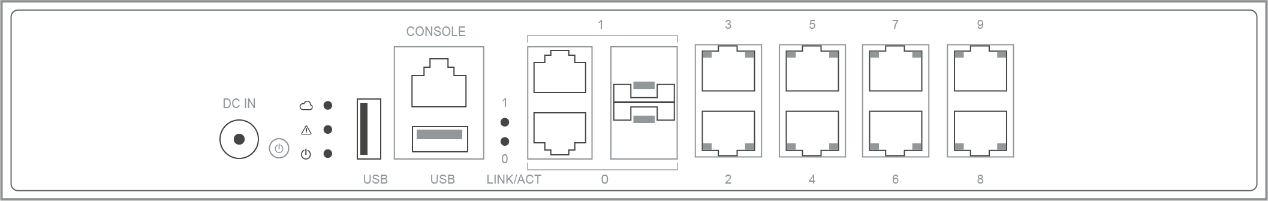

后面板指示灯状态说明如下：
| 图标 | 状态说明 |
|---|---|
 |
电源指示灯长亮，表示设备开机运行。 |
 |
告警指示灯表示设备运行状态：（1）绿色：表示设备正常；（2）黄色：表示设备有故障。 |
 |
入云指示灯表示天翼云连接状态：（1）绿色：表示天翼云连接正常。（2）黄色：表示天翼云连接故障。 |
