很多朋友在刚开始接触openstack neutron的时候，会被其网络模型搞的晕头转向，总结来说，neutron支持创建5种类型的网络，它们分别是local，flat，vlan，vxlan和gre。本文接下来将一一介绍Neutron如何实现这5种类型的网络。
Neutron支持多种mechanism实现上述5种类型的网络，常见的是linux bridge和open vswitch。下文讨论的都是open vswitch的实现。
local

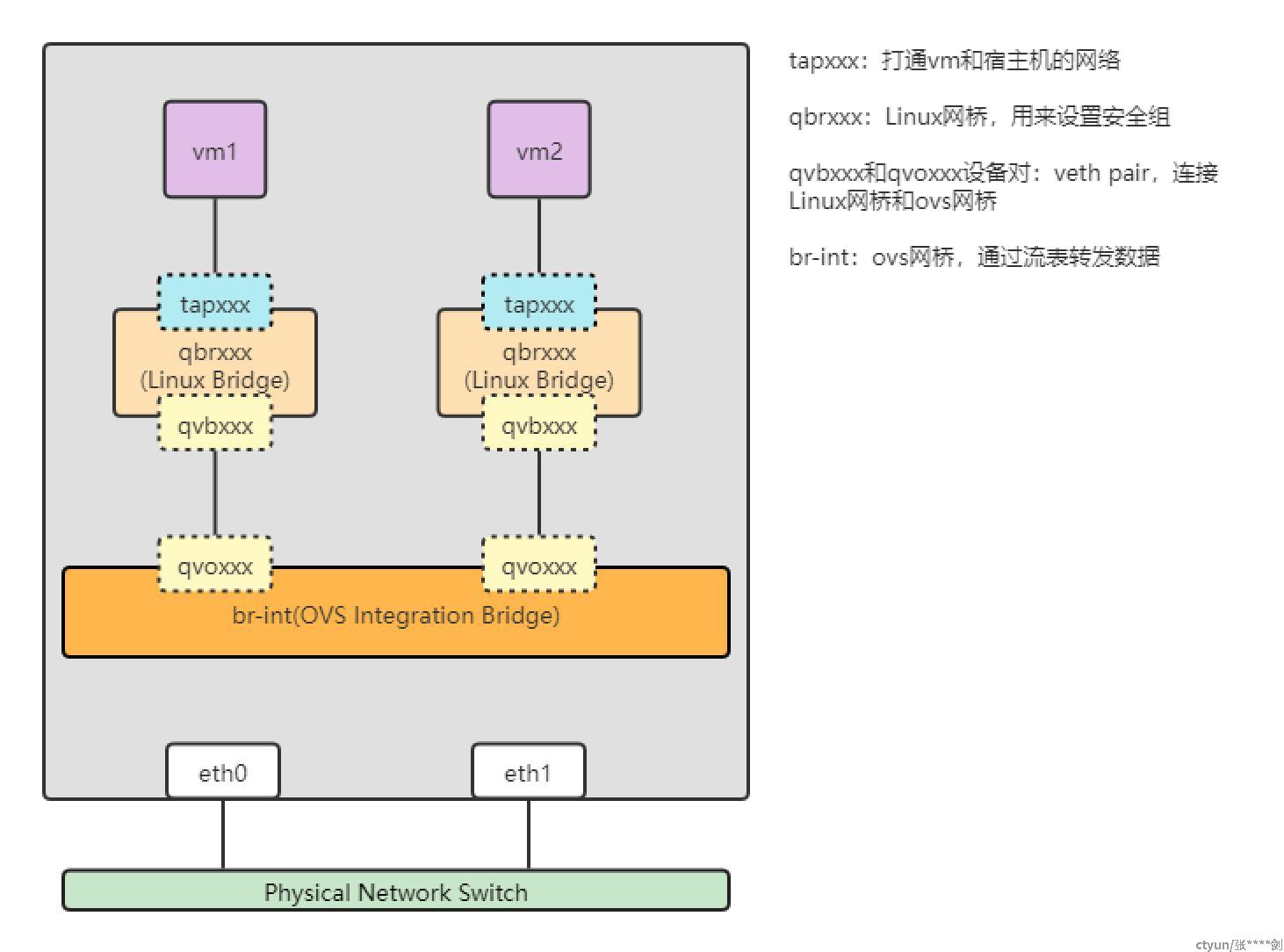

local的网络模型如图所示，先介绍一下图中的虚拟网络设备。vm要打通和宿主机的网络需要创建一个tapxxx设备，br-int是由ovs创建的网桥，本来只需要将vm的tapxxx设备接入br-int，就可以通过br-int实现vm之间的数据交换了。但是早期的ovs网桥不支持Security Group设置，于是在tapxxx和br-int之间增加了qbrxxx，qbrxxx是Linux内核的网桥，支持配置iptables来设置Security Group。为了连接qbrxxx和br-int，创建一对veth pair，veth pair的特点是数据包从一端流入，从另一端流出，像一根虚拟网线。qvbxxx和qvoxxx就是veth pair，qvbxxx接入qbrxxx，qvoxxx接入br-int，打通qbrxxx和br-int的网络。
local网络模式的特点是br-int没有与物理网络连接，也就是说local网络只能让处于同一个宿主机上vm之间互相通信。一般来说不会使用这种网络模式，通过介绍这种Neutron最简单的网络模型，让我们熟悉虚拟网络设备。
ovs经过迭代支持通过配置流表的方式设置Security Group，也就是说不再需要在tapxxx和br-int之间再加一个qbrxxx来设置Security Group了，这么做不但简化了网络的传输模型，而且提升了网络的转发性能。本文基于旧版的neutron做的讲解，依然保留着qbrxxx设备，下文都是按照这种模型作图。
flat

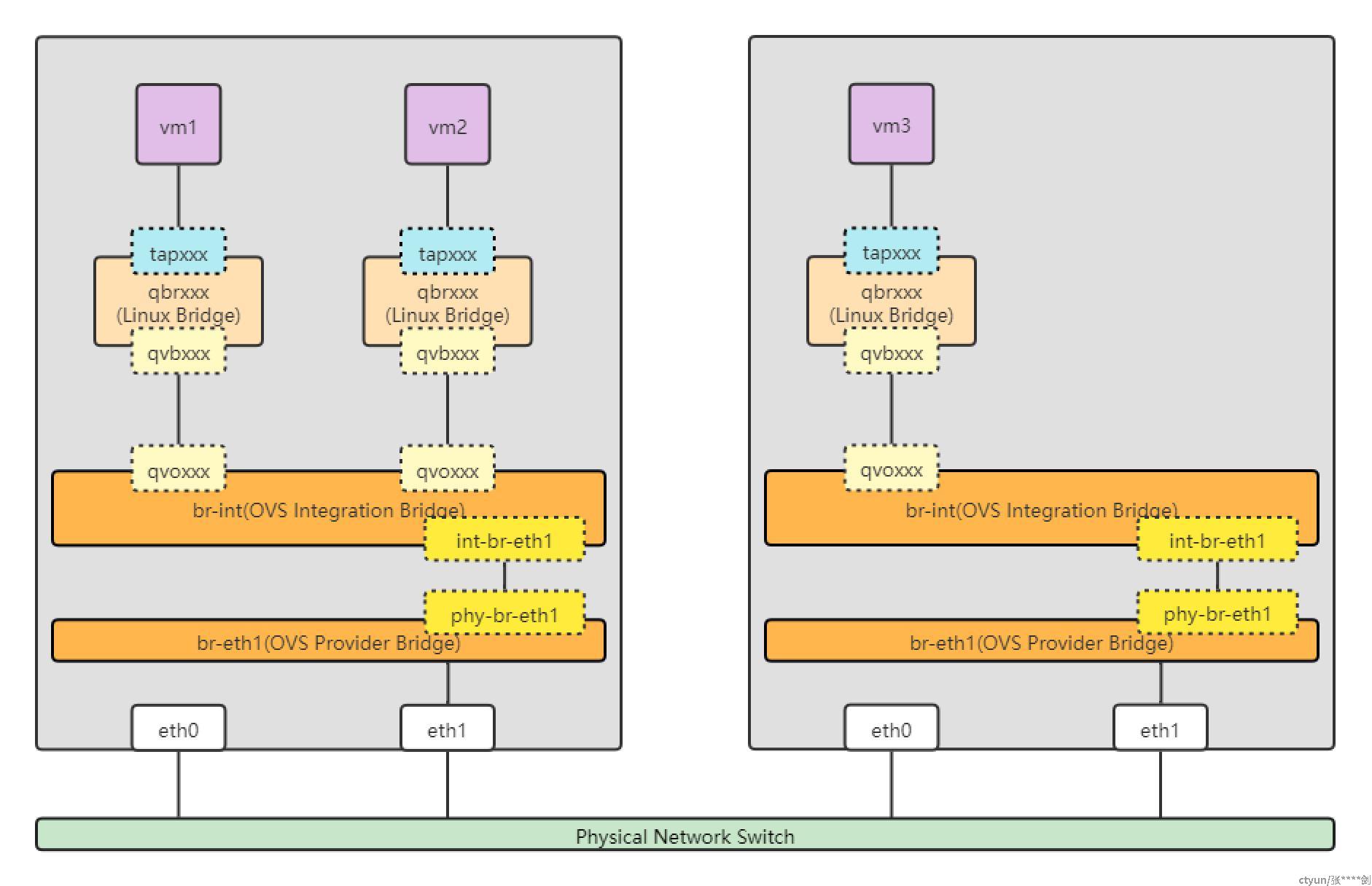

flat的网络模型如图所示。创建一个flat网络需要额外建立一个br-ethx网桥，并且将一块物理网卡ethx接入br-ehtx。vm还是先接入br-int，为了打通br-int和 br-eth1，图中多了int-br-eth1和phy-br-eth1这对虚拟网络设备，它是ovs提供的patch port设备，它只能连接ovs网桥，性能比veth pair更好。想要连接Linux网桥和ovs网桥，只能用veth pair。
flat网络是无tag的网络，可以这么理解，在虚拟网桥这一侧没有做隔离，想要做隔离，需要在物理网络eth1这一侧做隔离。比如基于eth0创建一个名为flat-eth0的flat网络，再基于eth1创建一个名为flat-eth1的flat网络，要让这两个网络隔离，可以配置eth0和eth1所处的这两个物理网络彼此隔离。一个flat网络和一个物理网络是一一映射的，创建一个flat网络就需要专门为它分配一个物理网卡，为物理网卡分配物理网络，想要做租户隔离，这种模式在公有云上也是不可取的。
vlan
与flat无tag网络对应的就是vlan有tag的网络。

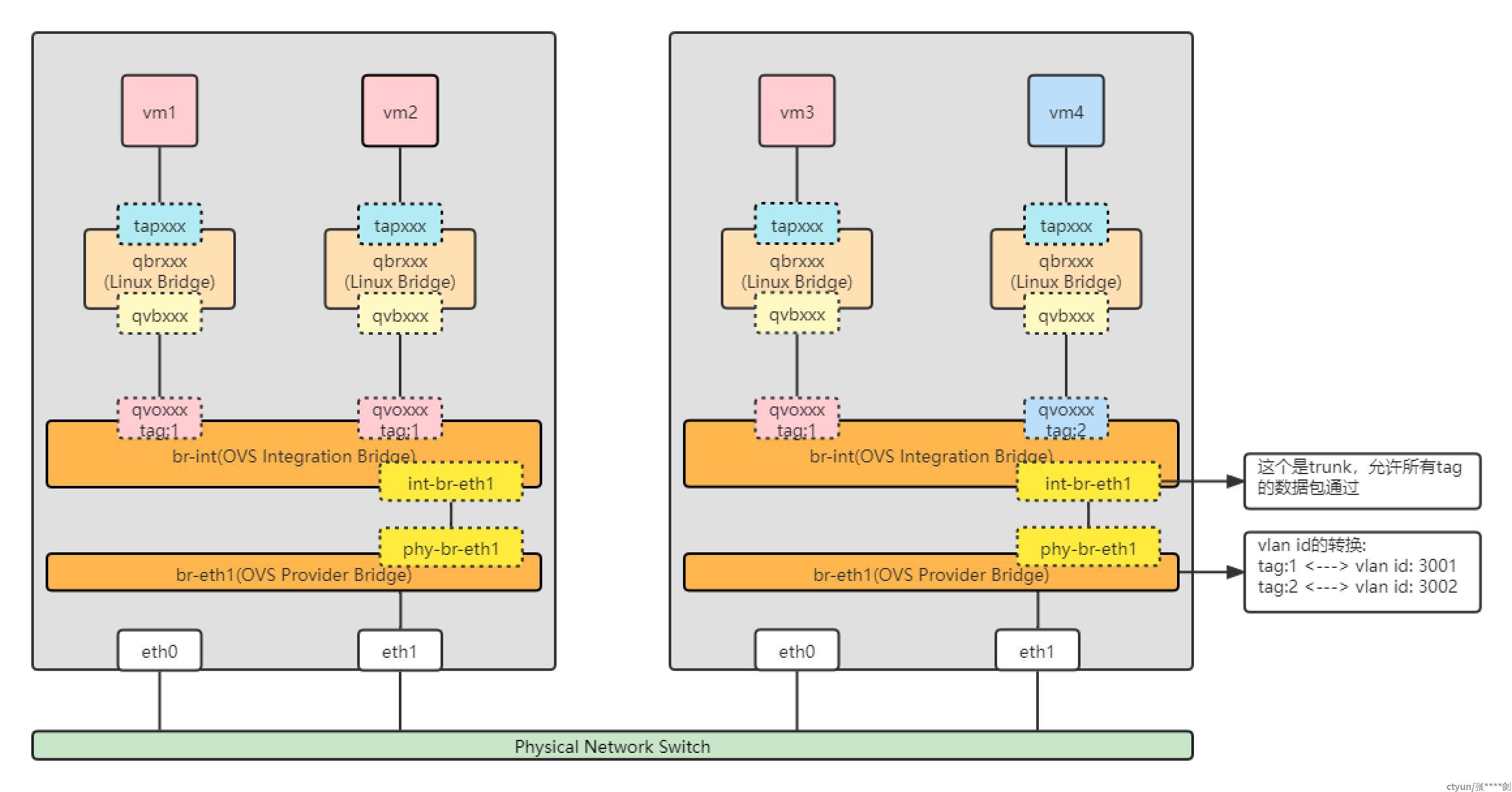

vlan的网络模型如图所示，可以看到ovs将接入br-int的tapxxx设备打上tag，并且在流表中配置数据包只允许在tag相同的端口间转发，这样就在虚拟网桥这一层做到了网络隔离,图中vm1、vm2、vm3和vm4是隔离的。vm1和vm2处于同一个vlan，并且连接到同一个br-int，它们之间的数据包直接通过br-int转发。vm1要想与vm3通信，数据包会转发到int-br-eht1这个端口，这个端口可以将它理解为一个trunk，允许所有tag的数据包通过。数据包在br-eth1完成vlan id的转换，可以这么理解，br-int这一层的tag只有ovs认识，要想物理网络也认识vlan id，需要将ovs内部的tag映射到外部的vlan id。数据包经由物理网络转发到另一侧的br-eth1，又将vlan id映射回内部tag，将数据转发到br-int，根据流表的的配置最终转发到vm3。
vlan模式可以基于一个物理局域网，例如图中eth1所处的局域网，构建出多个彼此隔离的vlan，这也正是我们所预期的。但是上文说过vlan数量有限，只有4000多个，当租户很多时，无法满足需求。这时vxlan就派上用场了。
vxlan

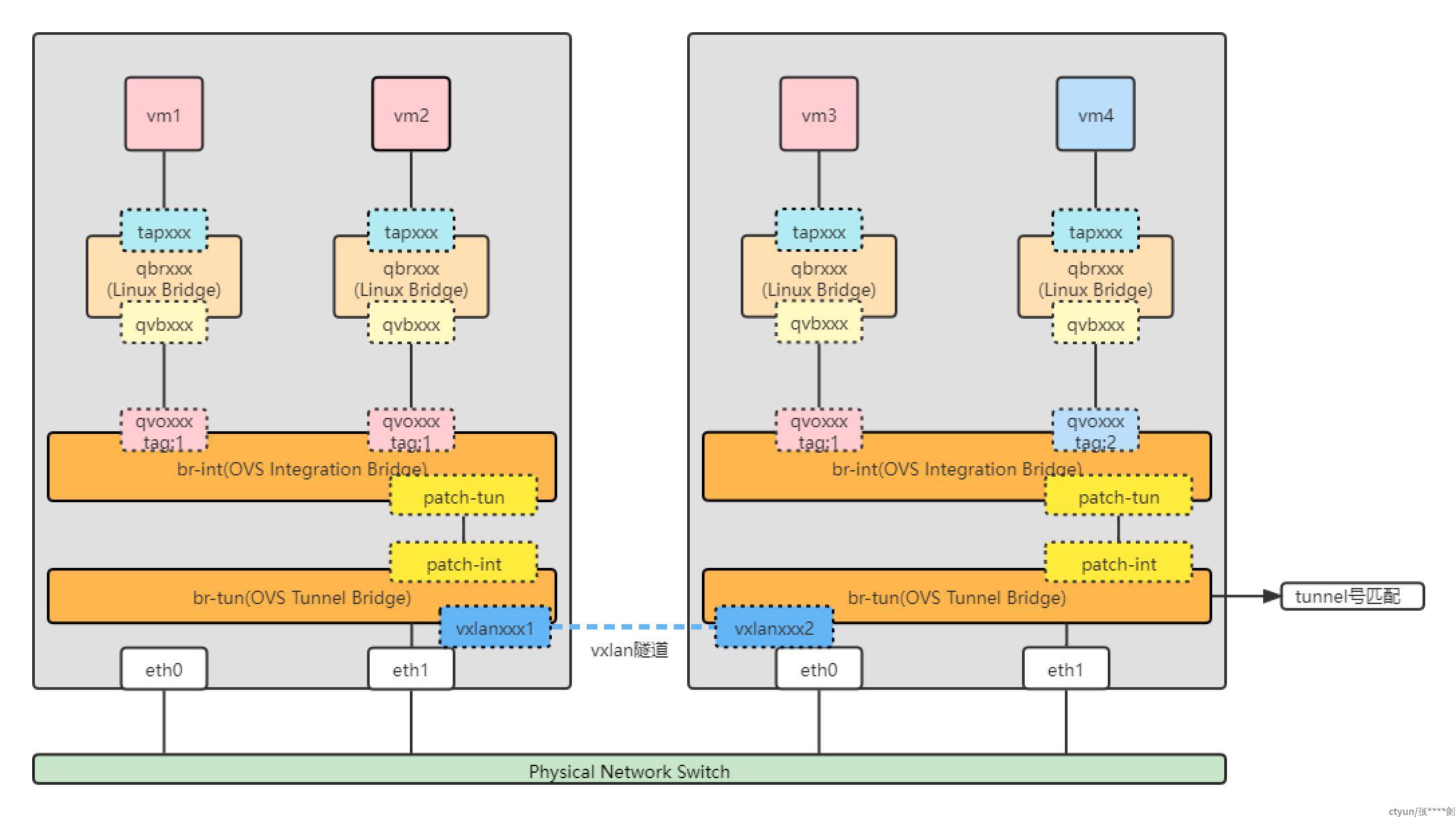

如图所示，vm1访问vm3，数据包会转发到br-tun，br-int会做tunnel号的匹配，选择一个vtep设备将报文封装成vxlan格式转发到对端。这里匹配到的是vxlanxxx1设备，它实际就是vtep设备，在这里它存了对端vtep vxlanxxx2的ip地址，就能进行封装了，最终报文是通过eth1转发出去的。
vxlan网络最大的的特点是允许网络地址堆叠，vxlan通过vni标识不同的租户，租户分配到一个vni，可以在vni的空间自由划分网段，而不必考虑物理网络。vxlan将vm之间通信的原始报文封装在eth1之间通信的报文里，也可以理解为vxlan将原有的eth1网络覆盖了，也因此vxlan网络被称为一种overlay网络。
接下来描述一下我理解的为什么vxlan允许地址堆叠？

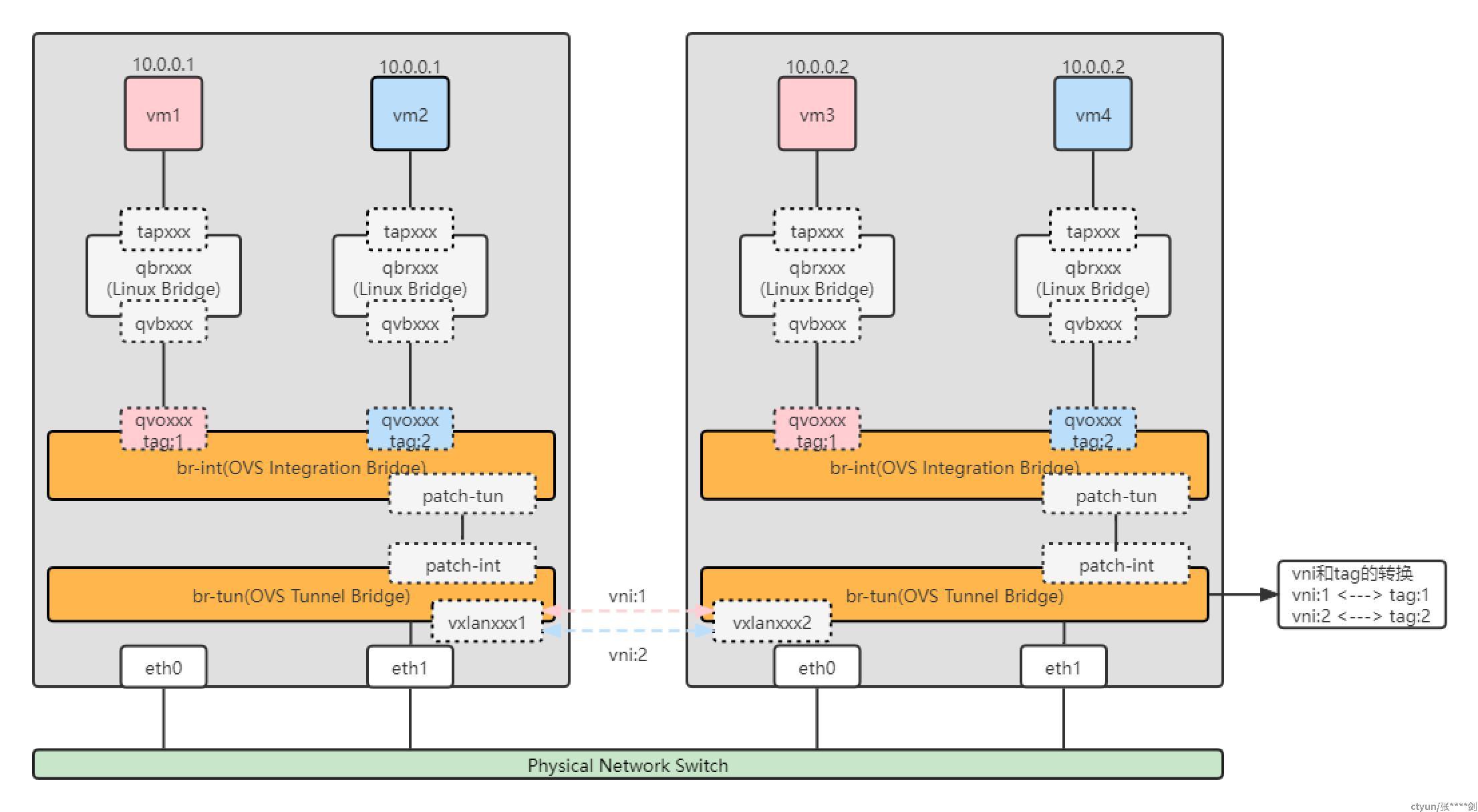

如图所示，vm1和vm3属于一个虚拟私有网络，给它分配的vni为1，vm2和vm4属于vni为2的虚拟私有网络。vm3和vm4虽然有相同的ip，但是它们接入ovs网桥的端口有不同的tag，这里的tag就可以理解为vni。当vm1要访问vm3是，报文会转发到br-tun，这里会做一个tag到vni的转换，将报文封装为vxlan格式由vtep设备转发到对端，对端接收到报文，将报文解封获取vni，又做了vni到tag的转换，然后最终将报文转发到tag为1的端口，最终转发给vm3，而不是vm4。以上是我vxlan允许ip地址堆叠的理解。
gre

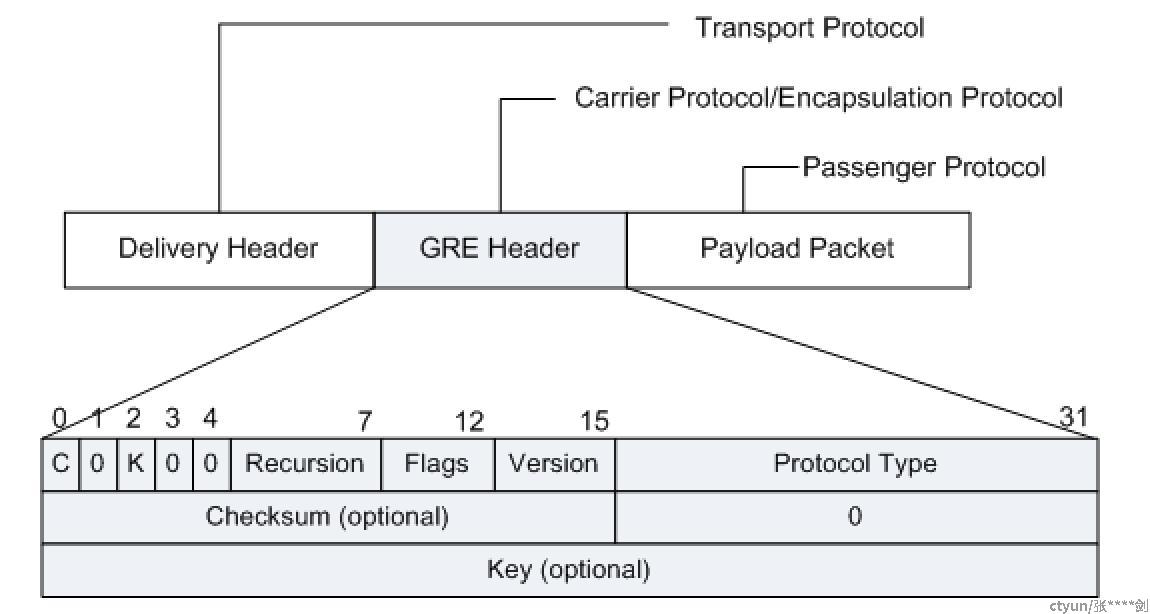

gre网络模型和vxlan网络模型是一致的，都是基于隧道技术实现的overlay网络，区别在隧道的封装协议不同。vxlan网络基于vxlan协议协议实现，gre网络基于gre协议实现。GRE收到需要进行封装和路由的某网络层协议（如IP）数据时，将首先对其加上GRE报文头，使之成为GRE报文，再将其封装在另一协议（如IP）中。这样，此报文的转发就可以完全由IP协议负责。报文格式如图所示。
