SYNPROXY是Linux内核基于连接跟踪实现的一个内核模块，可以用来缓解tcp syn flood攻击。

SYNPROXY扮演client端和server端的中间人(代理)角色，先和client端完成三次握手，确认三次握手成功后，才会和server端进行三次握手，这样就能有效的拦截掉无效的连接(如tcp syn flood攻击)，避免浪费server端资源。

一、使用

可以通过下面的配置，对本机的tcp的80端口开启SYNPROXY。

# 禁止中间捡起连接，禁止client发送ack给synproxy的时候创建ct，这样ack才会命中第二条iptables规则，然后由synproxy模块处理
# The purpose of disabling loose tracking is to have the final ACK from the
# client not be picked up by conntrack, so it won't create a new conntrack
# entry and will be marked INVALID and also get directed to the target.
echo 0 > /proc/sys/net/netfilter/nf_conntrack_tcp_loose

# 第一条iptables规则
# 不对需要做synproxy的流量进行连接跟踪，这个做法有两个作用：
# 1. 可以让需要做synproxy的报文命中下面那条iptables规则。
# 2. 连接跟踪由synproxy向server进行3次握手的时候创建，这样ipv4_synproxy_hook()函数才可以根
#    据连接跟踪的状态来判断要不要进行SYN报文的重传！
iptables -t raw -A PREROUTING -i eth0 -p tcp --dport 80 --syn -j NOTRACK

# 第二条iptables规则
# 将untracked、invalid的报文导到SYNPROXY模块来处理
# 如果server不是本机，那么规则要添加到FORWARD链，即"iptables -A FORWARD ...."
iptables -A INPUT -i eth0 -p tcp --dport 80 -m state --state UNTRACKED,INVALID \
    -j SYNPROXY --sack-perm --timestamp --mss 1480 --wscale 7 --ecn

# 第三条iptables规则
# 丢弃未被SYNPROXY处理的报文，这些报文认为是攻击包
iptables -A INPUT -i eth0 -p tcp --dport 80 -m state --state INVALID   -j DROP

二、原理

• 当开启synproxy功能的时候，synproxy相对于客户端是透明的。三次握手首先是在客户端和synproxy之间进行：
  • client端发送TCP SYN 给server端。
  • 当报文到达防火墙的时候，通过上面的第一条iptables规则将其设置为UNTRACKED，那么该syn报文不会进行连接跟踪。
  • 这个UNTRACKED TCP SYN报文将会命中第二条规则，执行SYNPROXY动作。
  • SYNPROXY将会捕获该报文，记录报文中的相关信息，然后模仿server发送一个TCP SYN/ACK 给client端(源IP是server端的IP)，该报文从OUTPUT hook点出去，由于SYN报文没有进行连接跟踪，并且设置了nf_conntrack_tcp_loose=0，因此SYNACK报文在会被连接跟踪设置为INVALID，不会创建CT(连接跟踪)。
    • 这里synack报文会将接收窗口设置为0，禁止client马上发送报文(如http request). 等SYNPROXY与server端的3次握手成功后，再发送ack给client更新接收窗口。
  • client端回应一个 TCP ACK，同理该报文也会被设置为INVALID，报文将会命中第二条规则，执行SYNPROXY动作，完成三次握手。
• client端完成了与SYNPROXY的三次握手后, SYNPROXY将会马上自动与真实server端完成三次握手，SYNPROXY伪造一个SYN packet让真实server端以为client端在尝试与其连接：
  • SYNPROXY发送一个TCP SYN给真实server端，这是一个新的连接，该报文通过OUTPUT hook点进入netfilter，该报文会创建连接跟踪，状态为NEW。
  • SYNPROXY发送的SYN报文的源IP是client的源IP，目的IP是sever端的IP。
  • server端收到SYN报文后，发送一个SYN/ACK给client端，该报文会被SYNPROXY处理。
  • SYNPROXY收到来自server端的SYN/ACK报文后，将会回应一个ACK报文，CT的状态被标记为ESTABLISHED。
  • 一旦连接跟踪进入 ESTABLISHED状态，SYNPROXY将会让客户端与真实服务器直接通信。

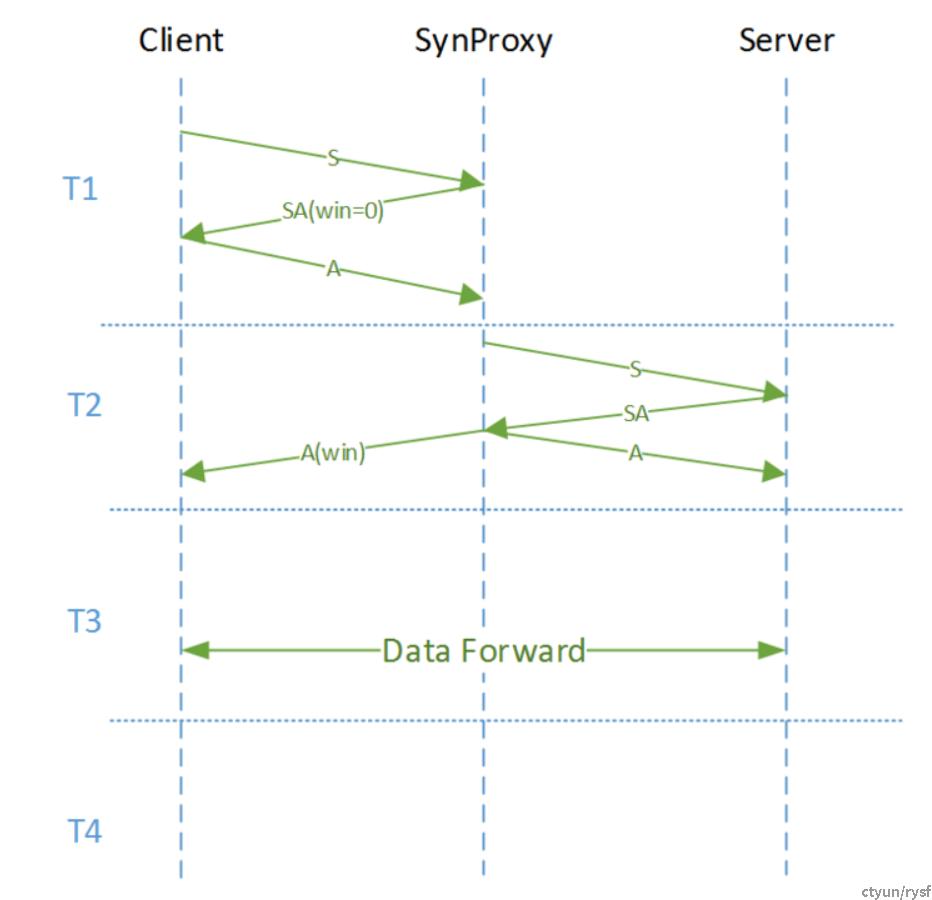

• 因此总共的握手过程有6次，如下图

• tcp options的处理：
  • 由于SYNPROXY不知道真实服务器支持的tcp选项，所以在配置SYNPROXY的时候需要设置相应的TCP选项参数，这些参数一旦设置之后就不会变了，相当于常量。如上面的规则2设置了--sack-perm --timestamp --mss 1480 --wscale 7 --ecn五个选项。
  • synproxy向client回复的synack报文，将client的sack permit，ecn，wscale选项编码在timestamp中，然后会由ack报文带回来的synproxy，synproxy再解码出来，这样synproxy和server握手的时候，才能把client的sack permit，ecn，wscale选项透传给server。
    • 这样就要求synprox和client都支持tcp timestamp，才能正常的支持sack permit，ecn，wscale选项！
  • client的mss是编码在synack的seq中(syncookie)，这样收到ack的时候，就可以从ack的ack_seq中还原出来。
• seq(序号)转换：server端到client的tcp timestamp和tcp seq都需要经过synproxy的转换！因为SYNPROXY和server的初始seq号(即SYN/ACK报文的seq号)都是随机生成的。
  • synproxy发送syn报文给server的时候，会用client给SYNPROXY的ack报文的seq-1(就是syn报文的seq)作为发送给服务器的syn报文的发送序列号，那么请求方向就不需要进行序列号调整了。

6次握手的报文处理关键流程

- client -- SYN报文：
  - 先命中在prerouting的raw表的NOTRACK规则（优先级为NF_IP_PRI_RAW（-300）），设置skb->nfct = &nf_ct_untracked_get()->ct_general，skb->nfctinfo = IP_CT_NEW（见notrack_tg）。
  - 然后经过conntrack的处理(优先级为NF_IP_PRI_CONNTRACK(-200))，ipv4_conntrack_in()->nf_conntrack_in()，由于设置了notrack，因此这里会返回NF_ACCEPT，不会创建真正的连接跟踪ct，用的是skb->nfct = &nf_ct_untracked_get()->ct_general。
  - 接着进行路由判决，看是INPUT，还是FORWARD。
  - 之后到INPUT/FORWARD点，会命中filter表上的SYNPROXY规则（NF_IP_PRI_FILTER = 0），到synproxy_tg4()->synproxy_send_client_synack()回复SYNACK给client，这里返回NF_DROP，报文就不会往下走了，SYN报文处理结束。
  - SYN报文没有走到ipv4_synproxy_hook和ipv4_confirm()！
- synproxy -- SYNACK报文：
  - synproxy_send_client_synack() -> ip_local_out()，这里SYNACK的skb继承了SYN报文的ct，因此也是notrack的，不会创建真正的ct，及做nat等。
  - 会过postrouting。
  - 会走到ipv4_synproxy_hook()，由于nfct_synproxy()返回NULL，会返回NF_ACCEPT，没有做什么处理。
- client -- ACK报文：
  - 由于设置了tcp_loose==0，因此ACK报文会被nf_conntrack_in()->tcp_new()判断为INVALID的，不会创建ct，因此skb->ct == NULL。
  - 因此会在INPUT/FORWARD点，会命中filter表上的SYNPROXY规则（NF_IP_PRI_FILTER = 0），到synproxy_tg4()->synproxy_recv_client_ack()中发送SYN报文给server。
- synproxy：SYN报文：
  - synproxy_recv_client_ack()->synproxy_send_server_syn()，ct设置为&snet->tmpl->ct_general，状态为IP_CT_NEW，这样在ipv4_conntrack_local()->nf_conntrack_in()会根据这个模板创建ct，并且创建synproxy和seqadj的扩展。
  - 由于有创建了真正的ct，可以对SYN报文进行做nat。不会匹配到SYNPROXY的iptables规则。
  - 在postrouting点，会过ipv4_synproxy_hook()函数，这个时候ct的状态为TCP_CONNTRACK_SYN_SENT，会设置synproxy->isn = ntohl(th->ack_seq)，等连接建立后用来初始化seqadj。
- server：synack报文：
  - 会找到ct。将ct的状态变成TCP_CONNTRACK_SYN_RECV
  - 走到LOCAL_IN点的ipv4_synproxy_hook()，synproxy_send_server_ack()发送ACK给server，nf_ct_seqadj_init()初始化seqadj，synproxy_send_client_ack()发送window update给client。
  - 返回NF_STOLEN，不再继续处理。
- client：发送报文（ACK或者数据报文）：
  - prerouting会找到ct。
  - 走到LOCAL_IN/POSTROUTING 的 ipv4_synproxy_hook(优先级NF_IP_PRI_CONNTRACK_CONFIRM-1)，synproxy_tstamp_adjust()进行timestamp转换。
  - 走到ipv4_confirm（优先级NF_IP_PRI_CONNTRACK_CONFIRM），进行seq转换。
