故障现象

客户报故障，说部分摄像头上传视频存在较高的失败率，都是同一个型号，其他型号正常，希望配合抓包分析一下。

故障分析

先了解业务的网络组网：

摄像头——家庭路由器——运营商环境——机房防火墙——负载均衡——服务器。

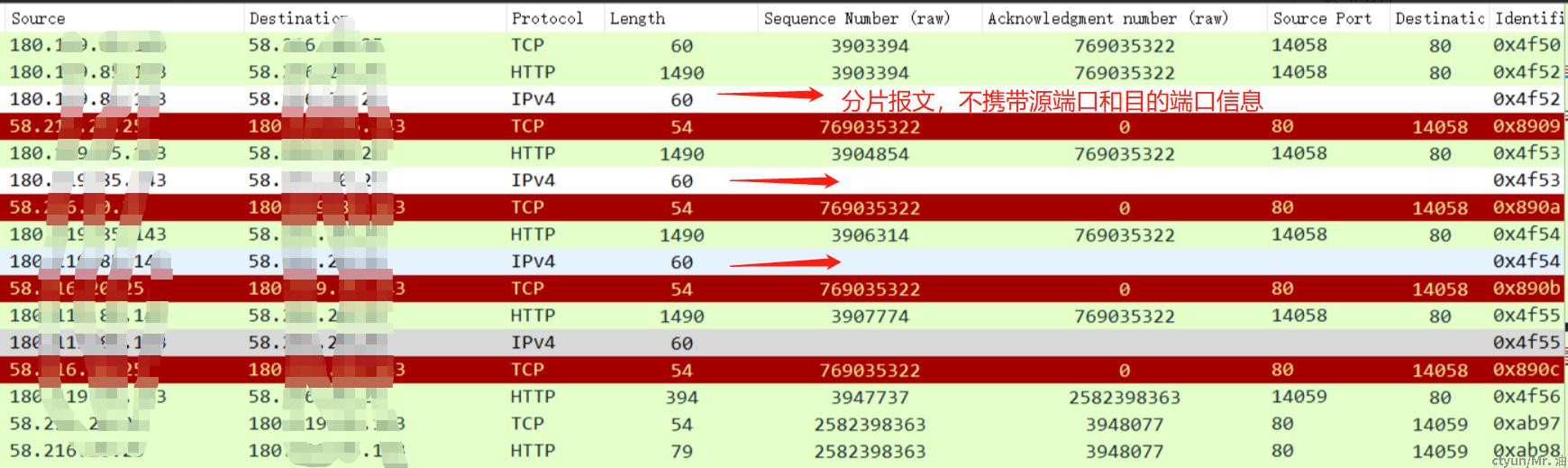

在服务器抓包，对比了正常摄像头和异常摄像头的抓包，发现异常的摄像头，存在IP报文分片的问题。分片报文不携带源端口和目的端口信息，如下：

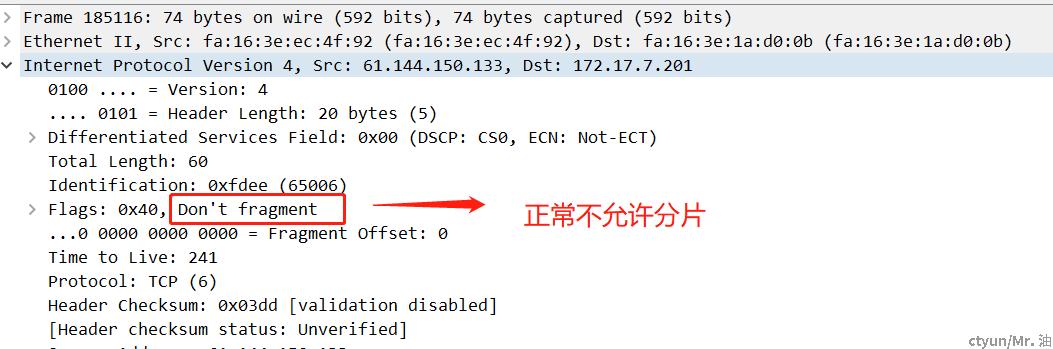

正常的摄像头，是设置了不允许分片的标志位，如下：

经过进一步了解，服务器上面的负载均衡采用源目端口+源目IP+协议5元组的负载策略。当出现分片报文后，因为分片报文不携带端口信息，负载均衡按当前的策略无法处理分片报文，导致报文转发到不同的服务器上，引起上传失败。

知识补充：

MTU：Maximum Transmission Unit，即最大传输单元，数据链路层能传输的最大帧

MSS：Maximum Segment Size，最大报文段长度，用于在TCP连接建立时，收发双方协商通信时每一个报文段所能承载的最大数据长度

MTU减去IP报文头部再减去TCP报文头部，等于MSS。

故障处理

临时处理：调整负载均衡的策略，取消端口信息，按源目IP负载，业务正常。

最终处理：摄像头固件版本升级，TCP/IP协议设置不允许分配，业务正常。
