基础的存储格式

存储引擎中存储的数据单元称为rados对象，并提供了以下两种与数据相关的rados对象：

• omap：提供了基于KV的数据类型，可以做set/get/rm/list等操作。
• 文件类型：提供了类似于文件系统中文件的数据类型，可以做读写数据/xattr等操作。

用户数据

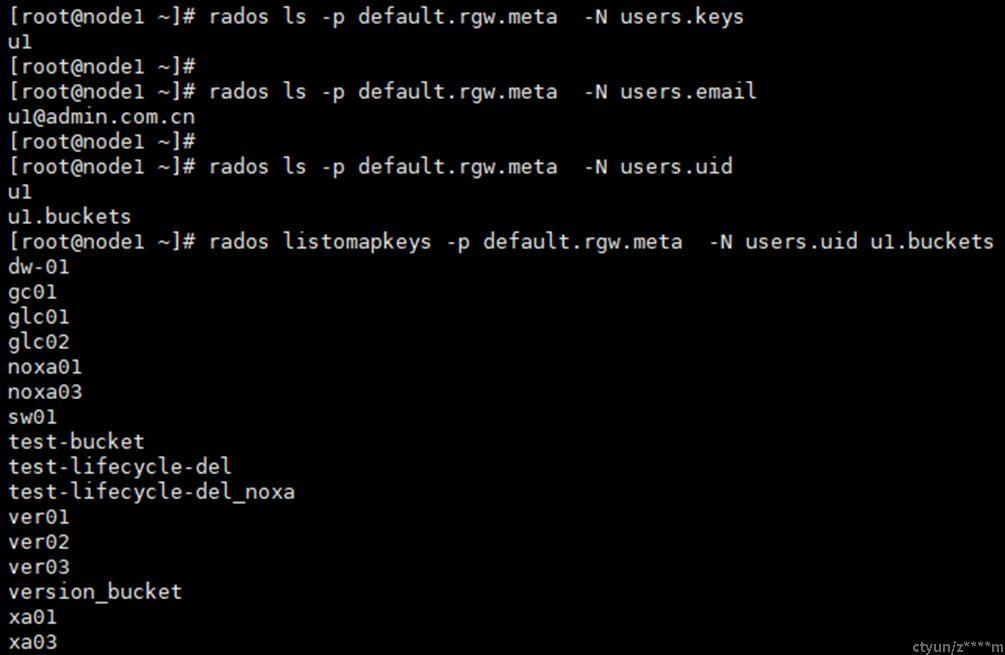

当我们使用对象存储服务的时候，需要为用户开通服务，开通时会产生用户数据，每个用户数据在存储引擎中，都对应若干个rados对象，保存该用户key信息、email信息，桶列表等，其中用户key信息、email信息都是通过文件形式存储；桶列表，是通过omap形式存储。

桶数据

桶（Bucket）是存储对象的容器，所有的对象都必须隶属于某个容器。可以设置和修改容器的属性，用来控制地域、访问权限、生命周期等，这些属性设置直接作用于该存储空间内所有对象，因此可以通过灵活创建不同的容器来完成不同的管理功能。

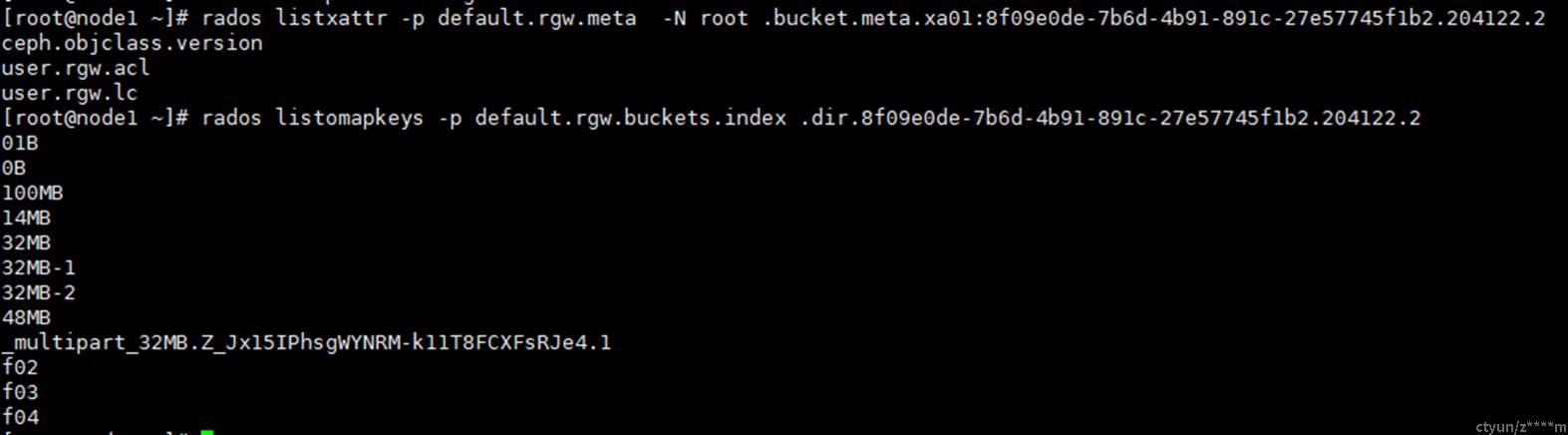

桶的属性通过文件的扩展属性来表示；桶中的对象列表，通过OMAP来表示。

对象数据

对象（Object）是数据存储的基本单位，一个对象是一个文件的数据与其相关属性信息（元数据）的集合体，用户上传至对象存储的数据都以对象的形式保存在桶中。文件可以是文本、图片、音频、视频等，用户可以上传、下载、删除和共享Object。

每个对象，由两部分数据组成：对象的数据和元数据。

每个对象，会被对象网关按照固定大小拆分成多个rados对象（条带）进行存储，元数据以扩展属性的形式，存储于第一个rados对象上。

根据对象数据的存储格式，可以分为两类，原子上传的对象和分段上传的对象。

原子上传的对象

用户对象被拆分成一个头对象和若干个尾对象，除了最后一个尾对象，中间对象的大小都是固定的。

头对象的命名格式：bucket-id+_+对象名称，对象的元数据保存在该头对象的扩展属性里。

尾对象的命名格式：bucket-id+_+“shadow_” + “.” + “32bit 随机字符串” + “_” + “条带编号”，其中条带编号从1开始。

示例：

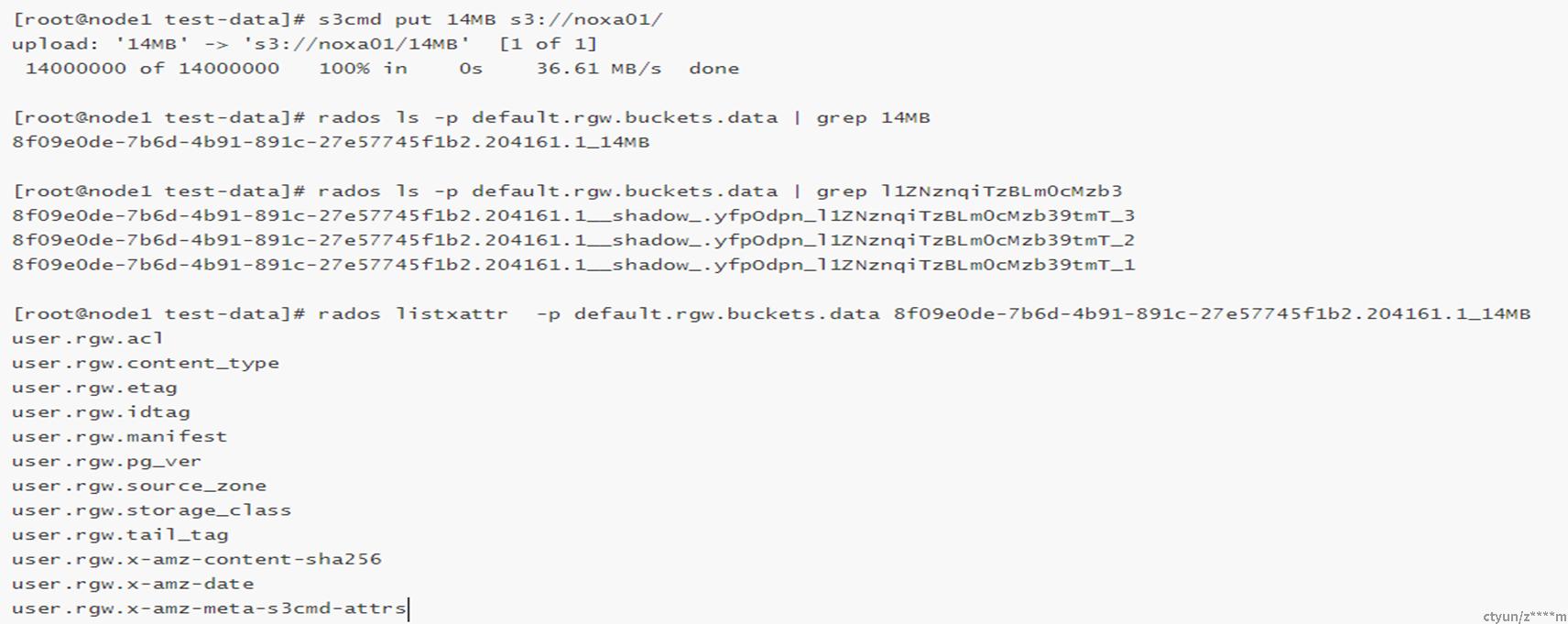

上图示例中，通过s3cmd上传了一个不到14MB的文件，该文件被拆分成4个对象，一个头对象，三个尾对象，除了最后一个尾对象不足4MB，其他三个对象的大小均为4MB，而且在头对象上通过扩展属性的形式保存了该对象的元数据。

分段上传的对象

用户主动将一个对象拆分成多个分段进行上传。

对象网关将每个分段拆分成一个分段头对象和若干个尾对象，除了最后一个尾对象，中间对象的大小都是固定的。

用户的每个对象，会生成以下若干个rados对象：

• 头对象：大小为0，bucket-id+_+对象名称，对象的元数据保存在该头对象的扩展属性里。
• 分段头对象：bucket-id+“_” + “_multipart_” + “用户上传对象名称” + “分段上传ID” + “分段编号”，分段编号从1开始。
• 分段尾对象：bucket-id+“_”+“_shadow_” + “用户上传对象名称” + “分段上传ID” + “分段编号” + “_” + “条带编号”，条带编号，从1开始。

示例：

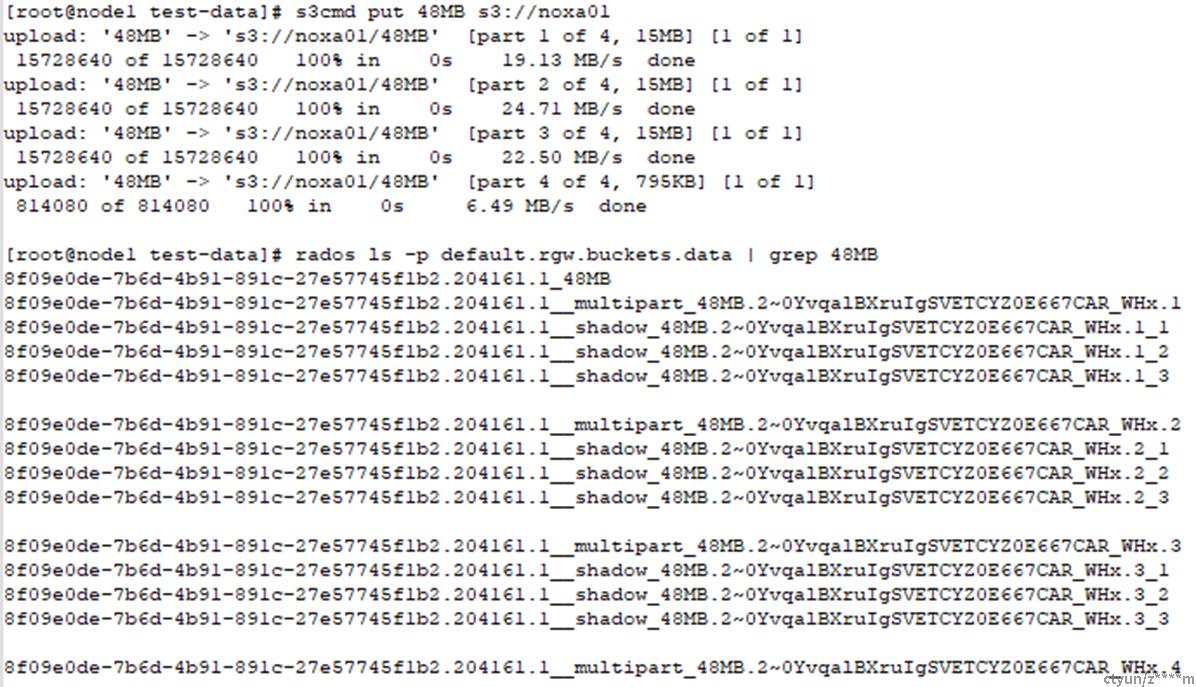

在上图的示例中，用户使用s3cmd，通过分段上传（每段15MB）的方式，上传了一个不足48MB的文件，一共分了4段进行上传，除了最后一段不足15MB以外，其他的分段均为15MB。
该48MB的文件在存储引擎侧，一共被分为14个rados对象来存储，其中1个头对象（大小为0），4个分段对象，除最后一个分段对象外，前三个分段对象，都是由1个分段头对象和3个分段尾对象组成。
在头对象上，通过扩展属性保存了该对象的元数据。
