1 Calico简介
Calico是一个纯三层的网络插件，calico的bgp模式类似于flannel的host-gw。
Calico方便集成OpenStack这种 IaaS云架构，为openstack虚拟机、容器、裸机提供多主机间通信。

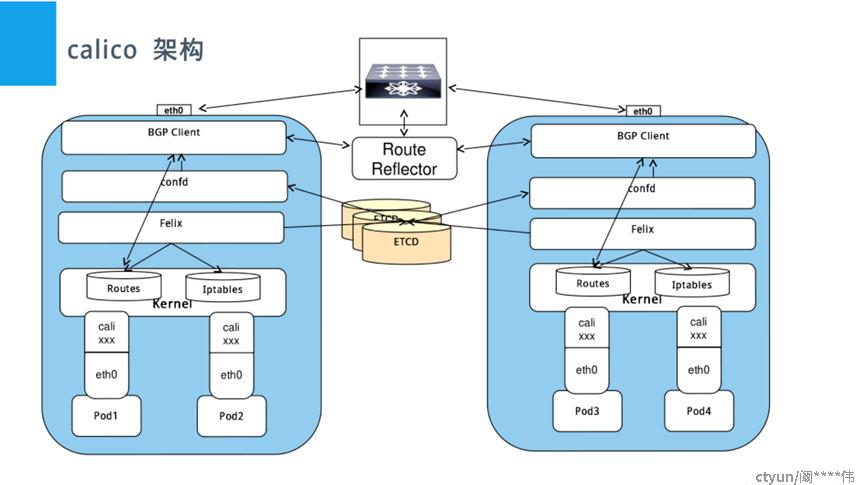

2 calico架构

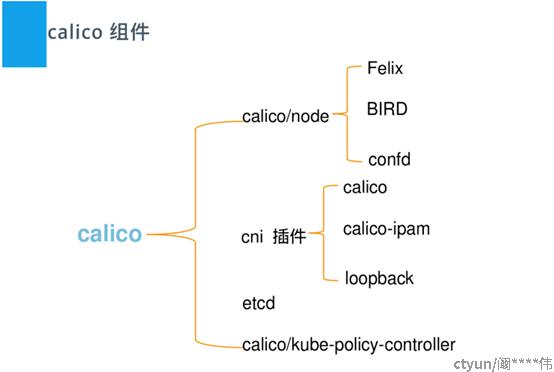

calico包括如下重要组件：Felix，etcd，BGP Client，BGP Route Reflector。下面分别说明一下这些组件：
- Felix：主要负责路由配置以及ACLS规则的配置以及下发，它存在在每个node节点上。
- etcd：分布式键值存储，主要负责网络元数据一致性，确保Calico网络状态的准确性，可以与kubernetes共用；
- BGPClient(BIRD):主要负责把 Felix写入 kernel的路由信息分发到当前 Calico网络，确保 workload间的通信的有效性；
- BGPRoute Reflector(BIRD):大规模部署时使用，摒弃所有节点互联的mesh模式，通过一个或者多个 BGPRoute Reflector 来完成集中式的路由分发；
3 calico 原理
calico是一个纯三层的虚拟网络，它没有复用docker的docker0网桥，而是自己实现的，calico网络不对数据包进行额外封装，不需要NAT和端口映射，扩展性和性能都很好。Calico网络提供了DockerDNS服务，容器之间可以通过hostname访问，Calico在每一个计算节点利用Linux Kernel实现了一个高效的vRouter（虚拟路由）来负责数据转发，它会为每个容器分配一个ip，每个节点都是路由，把不同host的容器连接起来，从而实现跨主机间容器通信。而每个vRouter通过BGP协议（边界网关协议）负责把自己节点的路由信息向整个Calico网络内传播——小规模部署可以直接互联，大规模下可通过指定的BGProute reflector来完成；Calico基于iptables还提供了丰富而灵活的网络策略，保证通过各个节点上的ACLs来提供多租户隔离、安全组以及其他可达性限制等功能。
Calico是一种非常复杂的网络组件，它需要自己的etcd数据库集群来存储自己通过BGP协议获取的路由等各种所需要持久保存的网络数据信息，因此在部署Calico时，早期是需要单独为Calico部署etcd集群的，因为在k8s中，访问etcd集群只有APIServer可以对etcd进行读写，其它所有组件都必须通过APIServer作为入口，将请求发给APIServer，由APIServer来从etcd获取必要信息来返回给请求者，但Caclico需要自己写，因此就有两种部署Calico网络插件的方式，一种是部署两套etcd，另一种就是Calico不直接写，而是通过APIServer做为代理，来存储自己需要存储的数据。通常第二种使用的较多，这样可降低系统复杂度。
当然由于Calico本身很复杂，但由于很多k8s系统可能存在的问题是，早期由于各种原因使用了flannel来作为网络插件。
4 calico网络模式

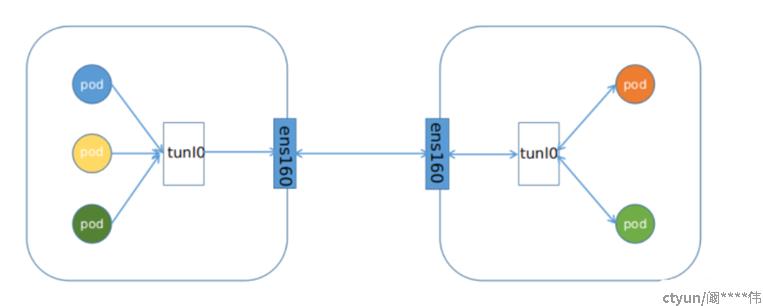

1.ipip模式
把一个IP数据包又套在一个IP包里，即把IP层封装到IP层的一个tunnel，它的作用其实基本上就相当于一个基于IP层的网桥，一般来说，普通的网桥是基于mac层的，根本不需要IP，而这个ipip则是通过两端的路由做一个tunnel，把两个本来不通的网络通过点对点连接起来；
calico以ipip模式部署完毕后，node上会有一个tunl0的网卡设备，这是ipip做隧道封装用的,也是一种overlay模式的网络。当我们把节点下线，calico容器都停止后，这个设备依然还在，执行 modprobe -r ipip 命令可以将它删除。
9: tunl0@NONE: <NOARP,UP,LOWER_UP> mtu 1440 qdisc noqueue state UNKNOWN qlen 1000
link/ipip 0.0.0.0 brd 0.0.0.0
inet 10.233.110.0/32 brd 10.233.110.0 scope global tunl0
valid_lft forever preferred_lft forever官方提供的calico.yaml模板里，默认打开了ip-ip功能，该功能会在node上创建一个设备tunl0，容器的网络数据会经过该设备被封装一个ip头再转发。这里，calico.yaml中通过修改calico-node的环境变量：CALICO_IPV4POOL_IPIP来实现ipip功能的开关：默认是Always，表示开启；Off表示关闭ipip。
# kubectl get daemonsets. calico-node -n kube-system -o yaml | grep -iA 1 ipip
- name: CALICO_IPV4POOL_IPIP
value: "Always"当然Linux支持的五种ip隧道，可以通过ip tunnel help查看
[root@centos7 ~]# ip tunnel help
Usage: ip tunnel { add | change | del | show | prl | 6rd } [ NAME ]
[ mode { ipip | gre | sit | isatap | vti } ] [ remote ADDR ] [ local ADDR ]- ipip：即IPv4 in IPv4，在IPv4报文的基础上再封装一个IPv4报文。
- gre：即通用路由封装（Generic Routing Encapsulation），定义了在任意一种网络层协议上封装其他任意一种网络层协议的机制，IPv4和IPv6都适用。
- sit：和ipip类似，不同的是sit是用IPv4报文封装IPv6报文，即IPv6 over IPv4。
- isatap：即站内自动隧道寻址协议（Intra-Site Automatic Tunnel Addressing Protocol），和sit类似，也是用于IPv6的隧道封装。
- vti：即虚拟隧道接口（Virtual Tunnel Interface），是cisco提出的一种IPsec隧道技术。
2.BGP模式
边界网关协议（BorderGateway Protocol, BGP）是互联网上一个核心的去中心化的自治路由协议。它通过维护IP路由表或‘前缀’表来实现自治系统（AS）之间的可达性，属于矢量路由协议。BGP不使用传统的内部网关协议（IGP）的指标，而是基于路径、网络策略或规则集来决定路由。因此，它更适合被称为矢量性协议，而不是路由协议，通俗的说就是将接入到机房的多条线路（如电信、联通、移动等）融合为一体，实现多线单IP；
BGP机房的优点：服务器只需要设置一个IP地址，最佳访问路由是由网络上的骨干路由器根据路由跳数与其它技术指标来确定的，不会占用服务器的任何系统。
