Tungsten Fabric是一个开源的云网络平台，用于控制云环境中的虚拟、物理网络。它基于标准的协议开发，并且提供网络虚拟化和网络安全所必需的所有组件。项目的组件包括：SDN控制器，虚拟路由器，分析引擎，北向API的发布，硬件集成功能，云编排软件和广泛的REST API。





Tungsten Fabric为不同类型的数据中心或多云环境的部署，提供网络和安全性的单点控制、可见性和管理，可以将SDN技术提升到新的水平，其中包括：

1）为使用不同编排器（OpenStack、Kubernetes、VMware等）编排不同类型的工作负载（虚拟机、容器、裸机）提供一致的网络功能和实施安全策略

2）为数据中心和公有云（AWS、Azure、GCP）和Edge云部署提供生产级网络和安全堆栈Tungsten Fabric发展成为一个SDN软件定义网络框架，用于为Telco Cloud和NFV用例提供SDN解





1）混合云如何管理？

能够对接多款编排器，比如openstack、k8s，提供插件；





转发面主要依赖于tungsten提供的vrouter，会为每个网络提供一个VRF，利用了路由器的IRB，提供集成路由和桥接能力。大部分功能在vrouter里面完成，同节点使用mlps over udp封包进行转发。如果跨节点，则需要vrouter Fabric提供vxlan封包的能力。使用fip与外网通信时，先使用外部网络创建vrf，利用BGP将路由进行通告，到bgp网关。访问underlay也是利用bgp做通过。



1）网络模型；



2）各个转发面组件原理

使用vrouter作为转发平面。





3）网络流量转发路径

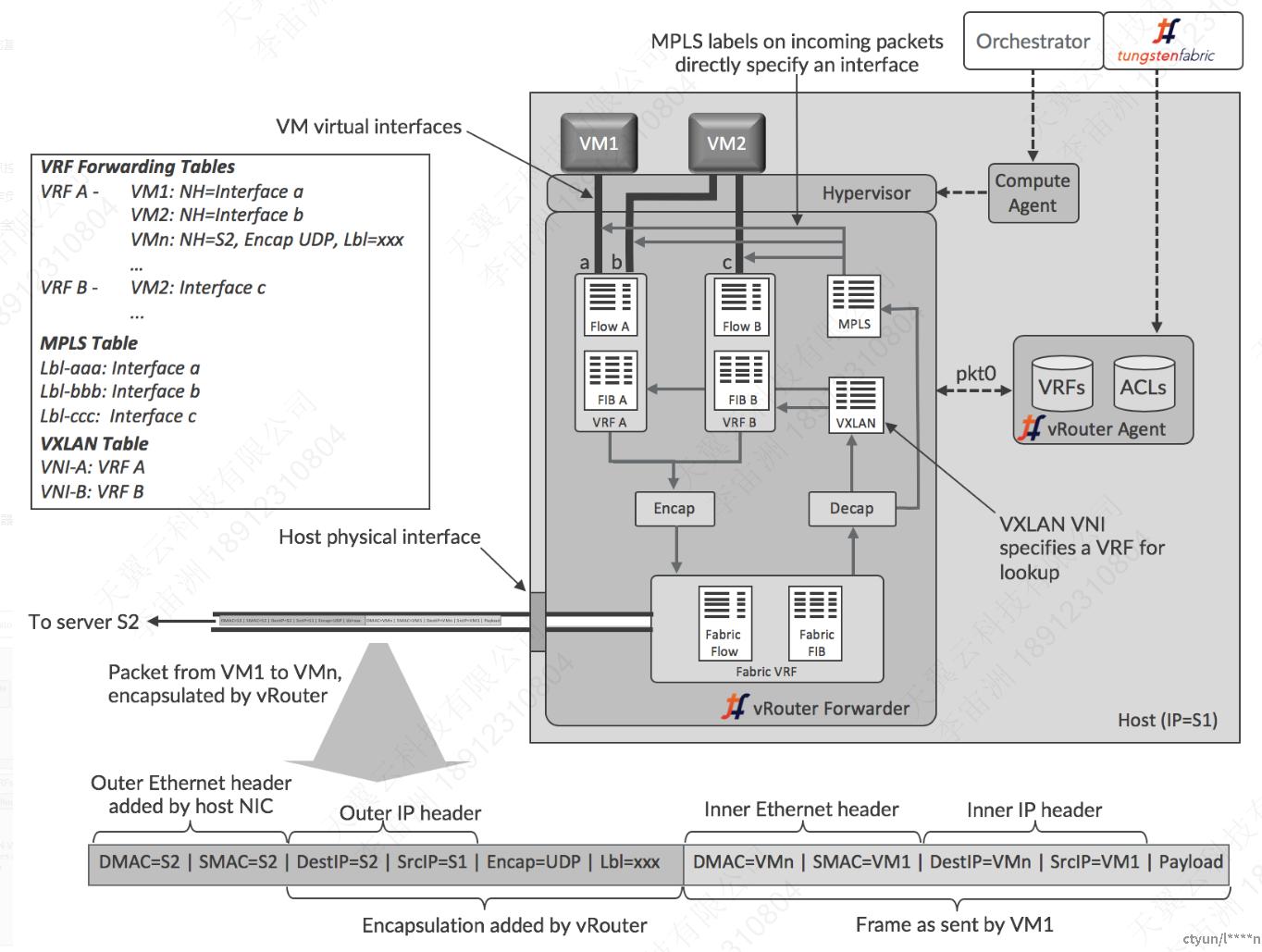

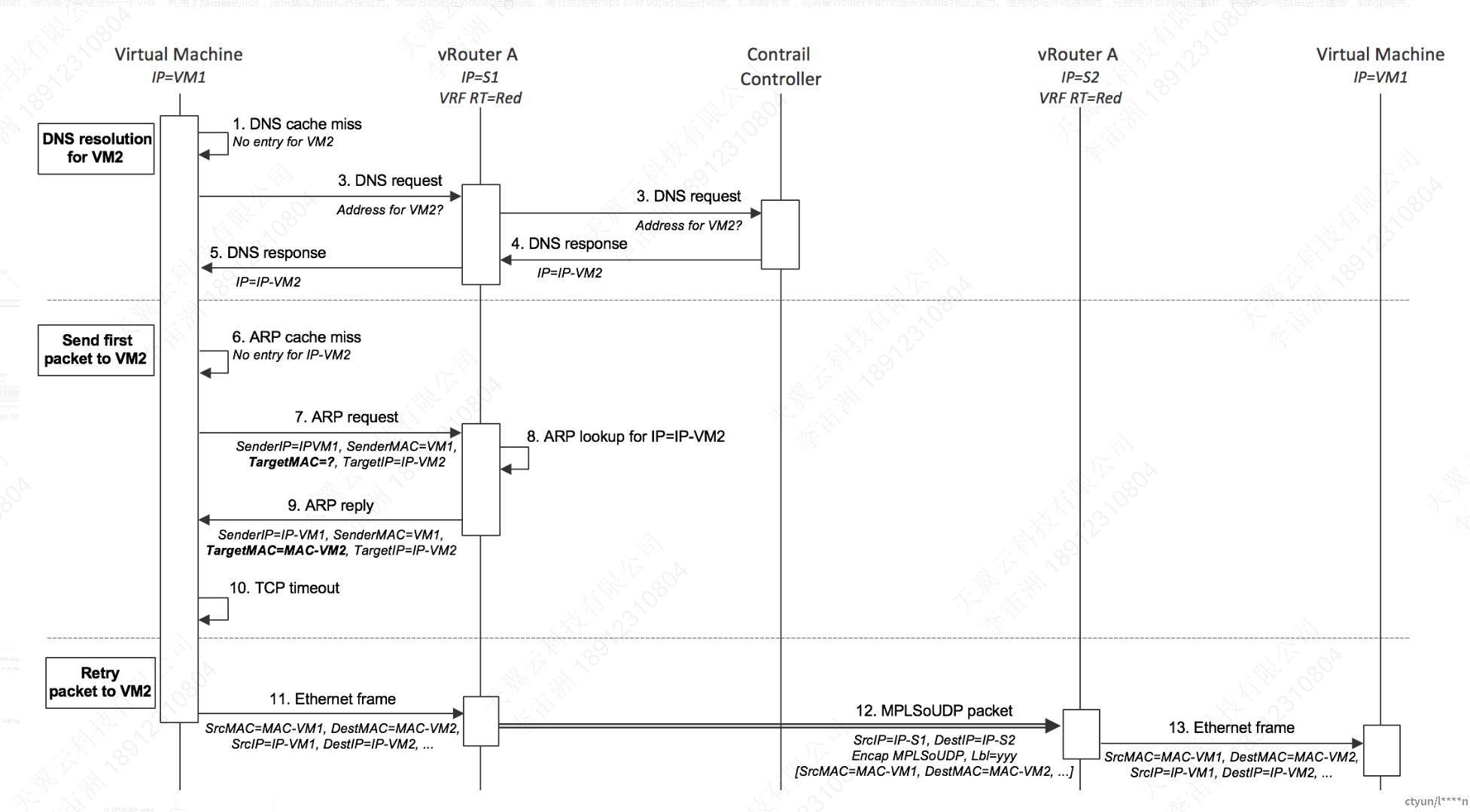

将封包发送到不同子网中的目标时的顺序是相同的，只是vRouter作为默认网关响应。VM1将在以太网帧中发送封包，其中包含默认网关的MAC地址，其IP地址是在VM1启动时vRouter提供的DHCP响应中提供的。当VM1对网关IP地址发出ARP请求时，vRouter将使用自己的MAC地址进行响应。当VM1使用该网关MAC地址发送以太网帧时，vRouter使用帧内封包的目的IP地址在VRF中查找转发表以查找路由，该路由将通过封装隧道连接到主机目的地正在运行。





提供了服务链，可以基于策略进行转发（类似NFV功能）







概括而言，Tungsten Fabric中有7个角色和（最多）30个微服务。

• 角色：vRouter，控制，配置，配置数据库，分析（从5.1开始，可以进一步细分为分析，snmp，分析警报），分析数据库，webui

尽管组件很多，但在简单的用例中，只需要4个角色

• vRouter，control，config，config-database，尽管在大多数情况下，也将需要webui。

如果您只对Tungsten Fabric的控制平面/数据平面部分感兴趣，也可以省略分析，尽管在这种情况下，某些功能（v1服务链，haproxy负载平衡器（和k8s入口），SNAT等）将无法正常工作。



control控制面、vrouter数据面。二者的很多高级功能都继承自MPLS。

由于控件和vrouter-agent在内部使用VPNV4 bgp，因此vRouter及其内部VRF将根据扩展的社区（即路由目标）安装所需的前缀。因此，当在vRouter上创建容器或vm时，它可以向VPNV4路由发出控制信号，并将所有路由反映到其他vRouter，并且dataplane将了解自动将数据包发送到何处。

vRouter的虚拟网络可能具有多个默认网关，并且具有相同的ip和相同的mac！（用junos的术语来说，与virtual-gateway-address的行为类似）由于不需要VRRP来为每个虚拟网络提供默认gw，因此它消除了瓶颈，并使所有内容完全分布。

vRouter还在为某些功能（例如全状态防火墙，NAT，基于流的ECMP等）进行基于流的处理。这是一个重要的区别，因为这种行为会引入一些调整点，例如每秒连接数和最大流数。（在基于数据包的系统中，PPS（每秒数据包）和吞吐量（在某些情况下是等待时间）将是关键。）。



config由包含很多部分，主要用来为tungsten提供配置的入口。Config-api作为tungsten fabric配置的endpoint，也可用在如control、analytics等组件中。

注意：vrouter的配置需要通过control发送xmpp信息通信。

另外两个进程，schema-transformer和svc-monitor。



该进程将一些抽象的逻辑概念（如logical-router，network-policy，service-chain）转换成L3VPN语言。它将完成一些MPLS-VPN无法做到的工作。

对于logical-router，在内部是创建一个route-target id，它包含了所连接的虚拟网络地址前缀，如果一个虚拟网络加入到logical-router中，那么它将接收logical-router拥有的所有routes。这些行为虽然使用MPLS-VPN，但是是由schema-transformer控制。

所以，配置下发流程如下：

edit config -> (rabbitmq) -> schema-transformer, which creates new route-target -> (internally edit config) -> (rabbitmq) -> control -> (xmpp) -> vrouter-agent -> (netlink) -> vrouter.ko



它为内部服务提供访问外部进程（haproxy load balancer, v1 service-chain instance based on nova API, iptables MASQUERADE for SNAT）的能力。

在内部，vrouter-agent需要使用haproxy或者设置iptables MASQUERADE，svc-monirtor将完成这些相关的设置。



tungsten Fabric使用多个数据库。大部分数据都保存在cassandra中，如果数据发生了变化，rabbitmq会被通知这些变化以传播其他组件，比如control、schema-transformer、vc-monitor……



Nodemgr基本上是每个节点状态的源，所以它检查/的使用情况，docker ps或cpu使用情况，并发送分析UVE NodeStatus。这个值可能是contrail-status和其他逻辑(如分析-告警或svc-monitor)的来源，这些逻辑在选择vRouter时检查该值是否有效，因此保持这些功能对于钨织物的运行是相当重要的。





基于config-database的对象、来配置物理路由器。



系统数据分析。



analytics还使用了几个数据库，如redis, cassandra, kafka(内部，它也使用zookeeper来部署可选组件)。



提供界面控制服务。
