一、M-LAG组网

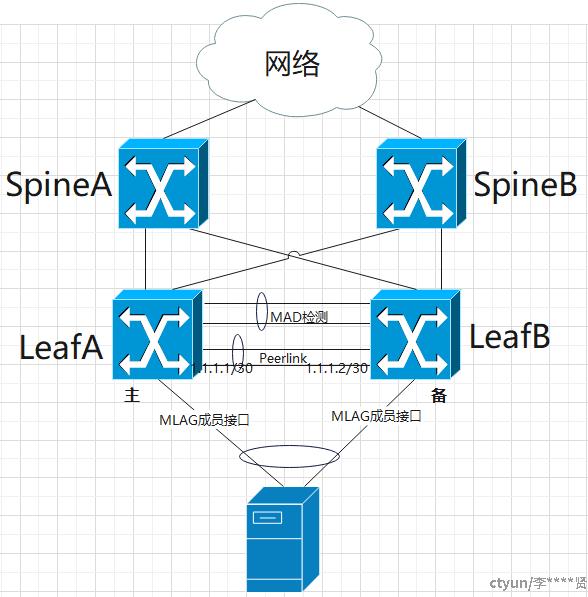

在M-LAG系统中，LeafA和LeafB进行跨设备链路聚合。LeafA和LeafB通过Peer-ip协商主备关系（peerlink对应的vlanif接口，IP地址小的为主设备，大的为备设备）。在M-LAG系统正常工作后，LeafA和LeafB之间通过peer-link链路实时同步对端MAC等信息。通过三层的MAD检测接口进行M-LAG系统的故障检测。

二、M-LAG工作原理

1.M-LAG正常工作场景

①已知单播流量转发

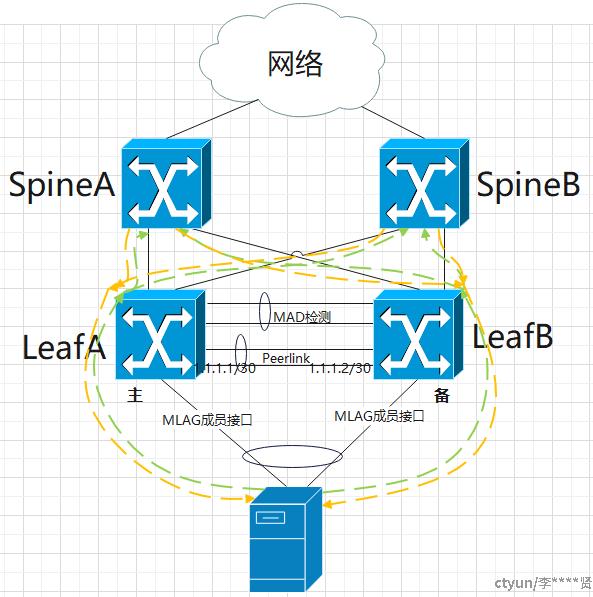

M-LAG正常工作时，从服务器侧发往spine侧的已知单播帧（图中绿色流量）由主备设备形成负载分担，共同进行流量转发。反之，从spine侧发往服务器侧的已知单播帧（图中黄色流量）同样由主备设备形成负载分担，共同进行流量转发。

②组播、广播和未知单播流量转发

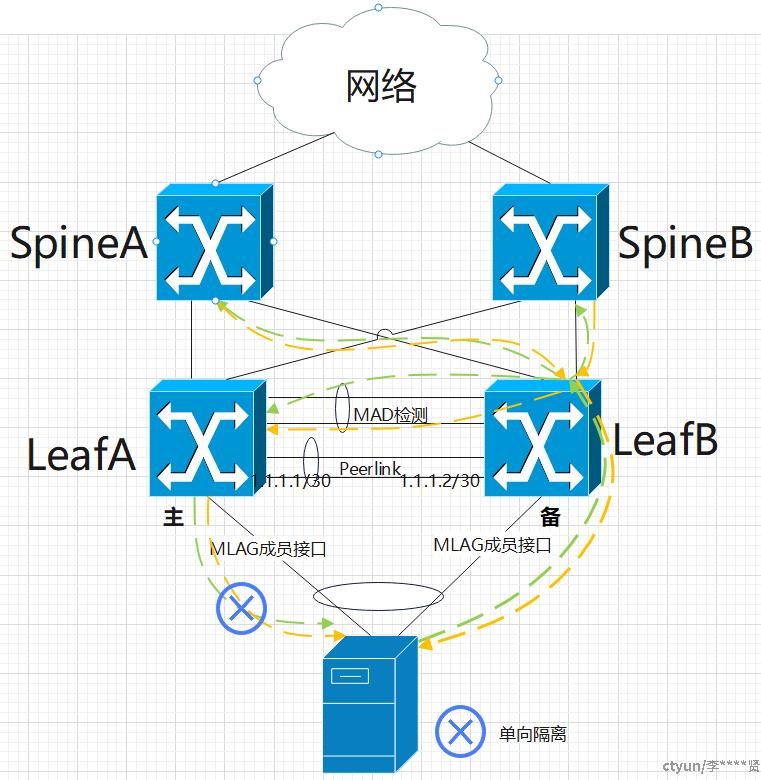

M-LAG正常工作时，从服务器侧发往spine侧的组播、广播和未知单播帧（图中绿色流量）在设备间泛洪。对可能造成环路的M-LAG成员接口（图中蓝色），利用M-LAG系统的单向隔离机制丢弃由peer-link接口发往M-LAG成员接口的数据帧。反之，从spine侧发往服务器侧的组播、广播和未知单播流帧（图中黄色流量）在设备间泛洪时，同样利用M-LAG系统的单向隔离机制丢弃由peer-link接口发往M-LAG成员接口的数据帧。

2.M-LAG故障工作场景

①上行链路故障

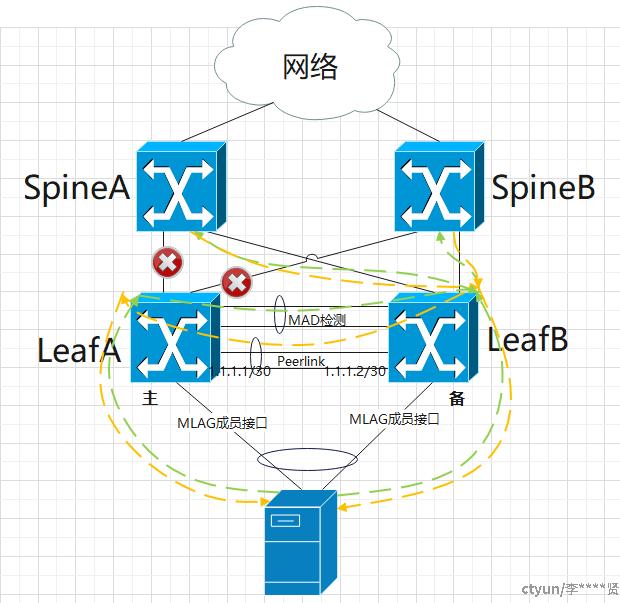

如图由于M-LAG系统主设备上行链路存在故障，在M-LAG主设备中的流量均经过peer-link链路转发至备设备。M-LAG上行接入为三层网络场景（上行接口不是MLAG的成员接口），可以通过在M-LAG主备设备间配置三层逃生链路，使得到达M-LAG主设备的上行流量通过三层逃生链路到达M-LAG备设备；也可以通过在M-LAG主备设备中均配置MonitorGroup1的方式实现流量整机切换，在MonitorGroup1中uplink为所有上行业务接口，downlink为所有下行业务接口。

当故障的链路恰好为双主检测链路（mad检测接口），此时对于M-LAG正常工作场景没有影响。如果同时出现peer-link链路故障，M-LAG出现双主冲突，此时用户侧发往主设备的流量会因为没有上行口而被丢弃。

②M-LAG成员接口故障

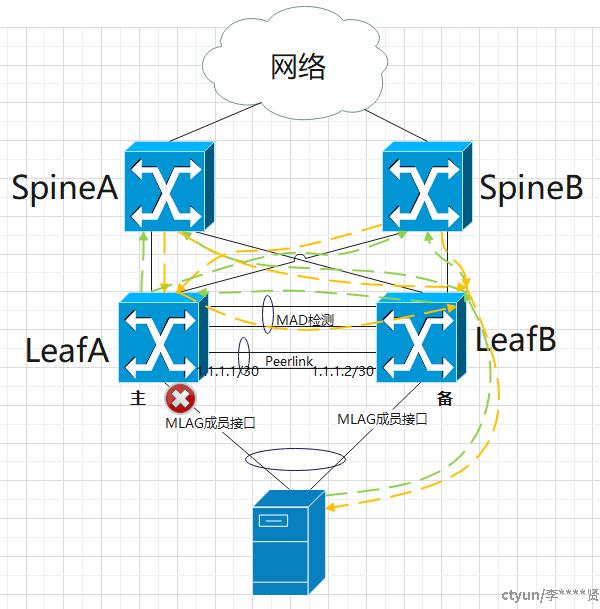

当M-LAG成员接口故障时，从服务器侧发往spine侧的流量（图中绿色流量）通过正常的成员接口转发；从spine侧发送给服务器侧的流量不感知故障，流量依然发送给双归设备。由于M-LAG成员口故障，此时M-LAG端口隔离机制放开，M-LAG成员接口故障的设备收到从spine侧发往服务器侧流量（图中黄色流量），会通过peer-link将流量交给正常工作的M-LAG设备转发到服务器侧。

当M-LAG成员口故障恢复后，M-LAG成员接口UP会触发一次M-LAG系统的MAC表项同步，单归场景恢复为双归场景，流量恢复双发。

③peer-link接口故障

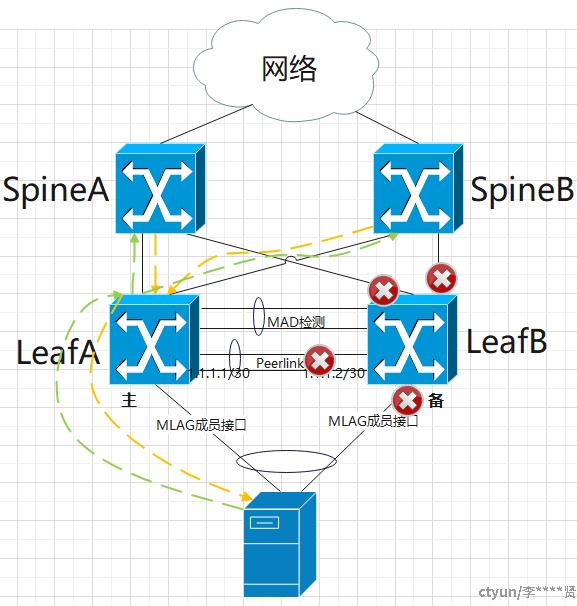

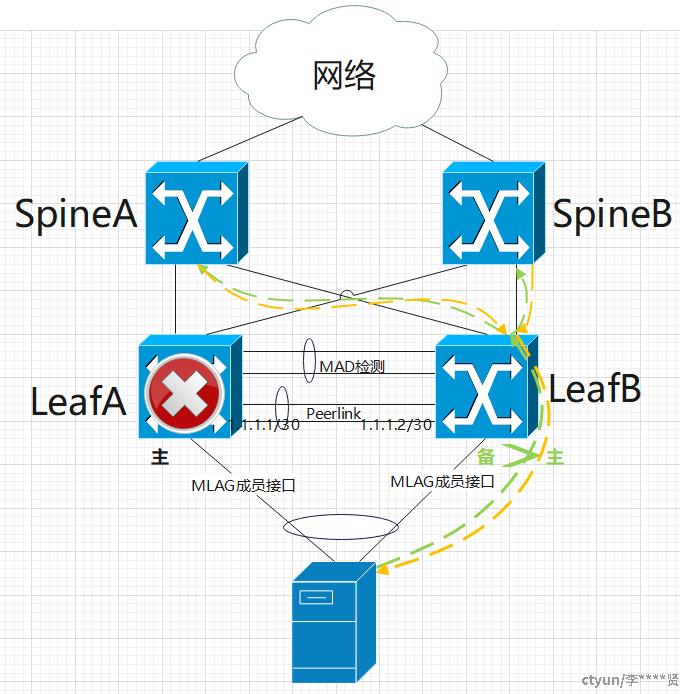

M-LAG双归接入的设备一旦感知到peer-link链路状态Down，会立即通过MAD链路进行双主检测和MonitorGroup2检测（在MonitorGroup 2中uplink为MAD链路，downlink为所有的上行、下行业务接口，仅在备设备中配置MonitorGroup2），如果在一定时间内未收到对端发布的双主检测报文，则认为对端设备故障。如果收到对端发送的双主检测报文，则认为是peer-link链路故障。此时M-LAG备设备会将MonitorGroup 2中所有的downlin做shutdown的操作。此时，流量都只会从M-LAG主设备转发。
