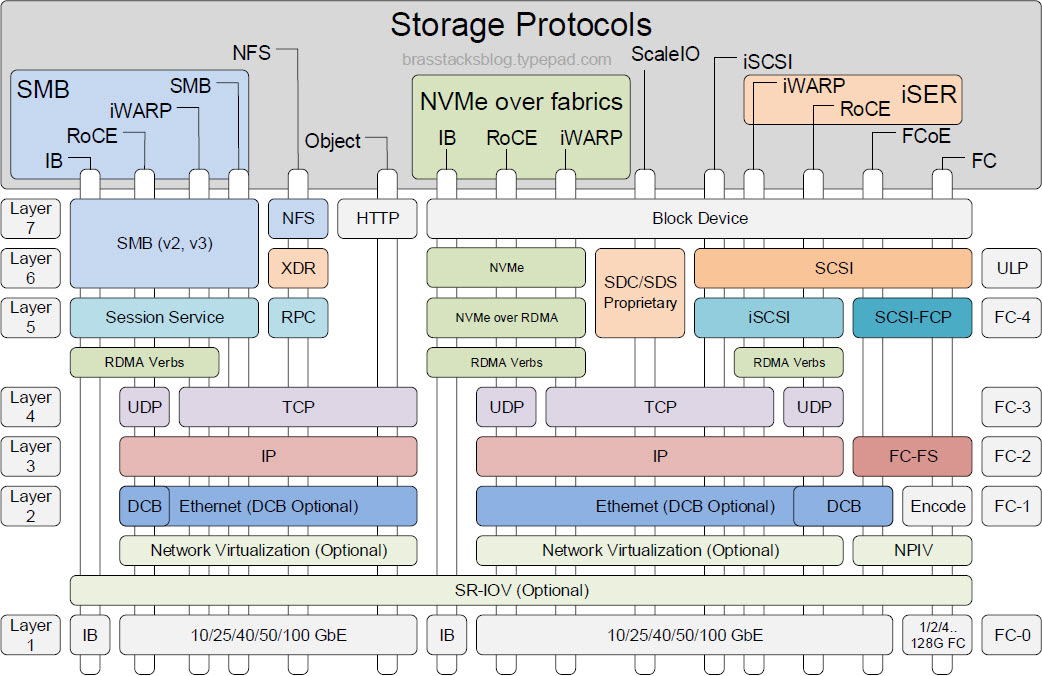

关于存储相关的协议十分繁杂，对于刚入门存储相关的IT从业者，对于一些名称，如SCSI、NVMe、iSCSI、NFS、CIFS、SMB、RoCE、IB、FC，有些区分不清。早在2016年，EMC的技术大佬Erik Smith就梳理过一张流传很广的协议栈总图，时至今日依然很有参考学习意义。本系列将从这张《Storage Protocols》出发，逐个深入介绍各存储协议栈的情况。
非DAS的存储，从网络的视角来看，无非就是数据封包、物理链路传输、目标端解包校验。因此存储协议栈，用网络的协议分层来看，没毛病。
#纵向来看
首先，纵向从几个主流的存储协议栈来看，从块、对象、文件的顺序来看：
- FC协议栈：金融行业的IOE架构应该不陌生，Cisco/Brocade的FC交换机，IBM Power系列/HP SuperDome/Oracle SPARC服务器，后端对接EMC的高端、中端存储，加上Oracle RAC作为数据库，性能极其稳定，长期作为高可用的代表。而且，用FC，基本就是用块存储。LUN到了OS层面，自己去靠其他应用建各种文件系统。
- iSCSI协议栈：FC虽说好用，但FC网络的设备实在太贵，加上Ethernet的发展也相当不错。性能损耗大，就拿带宽来凑，FC有32Gb，我Ethernet就上100Gb，反正我有性价比。因此很多云计算公司的技术人员，不知FC为何物，iSCSI就是大流。
- FCoE协议栈：FC很好用，也很想用小型机来当服务器，但我机房的底层网络Ethernet偏多，不想建设FC的网络，能不能用？能用！把FC跑在Ethernet传输层之上嘛。不过这种玩法的逐渐无人使用，为何？我直接用iSCSI不就好了，服务器上买几张25Gb的Ethernet HBA卡不就完事了。
- ScaleIO/VxFlex/PowerFlex协议栈：这是作者的私货，ScaleIO（后面Dell收购后大改名，归为Power系列）是EMC的SDS产品，软件定义的存储产品给了单独的协议栈介绍。
- NVMe over x系列协议栈：SCSI协议的性能，远远满足不了如今对硬盘的读写速率要求之后，NVMe横空出世，区别主要在于上层的存储协议。这张经典图由于发布较早，对于NVMe的协议栈描述较过时，仅表述了over RDMA的部分。Erik大佬补充了NVMe单独的协议栈图，后续会单独讲。
- 对象存储协议栈：说了块存储，这里提了下对象存储，当然对象存储相对而言，存储组织形式和块存储完全不一样，协议上来说，倒是简单
- NFS协议栈：再说文件存储，NFS客户端实际上是通过发送RPC请求去服务端的，底层都是一样的TCP/IP网络协议。Unix/Linux系统上习惯使用NFS，而Windows上的CIFS，实际是SMB协议的版本
- SMB协议栈：CIFS为其具体实现。还有常见的Samba服务，跨Unix/Linux和Windows直接文件共享的服务，就是基于SMB而来
- IB类协议栈：专为RMDA设计，Infiniband卡、Infiniband交换机很贵，属于高端架构（不差钱）才敢用的，但其性能的确很优秀。以前EMC的全闪XtremIO多个主控之间，就是通过infiniband来实现内部数据通路，当时性能炸裂。而如今超算、智算场景下，也经常看到IB的身影，但比较贵，大家都想用RoCE来替代，毕竟Ethernet就代表了性价比。
- iWAP类协议栈：同为RDMA场景中使用。Ethernet是便宜好用，但RDMA不是可以容忍错误的场景，数据的一致性是强要求，那用TCP可靠传输的RDMA实践，就是iWAP。但是这个方式，需要支持iWAP的网卡才行，实际稳定性也不是那么好。
- RoCE类协议栈：也为RDMA场景中使用。前面的IB性能好，但是贵，转到了性价比高的Ethernet，如何才能保证性能也不错呢？毕竟Ethernet好，可网络容易不稳定，怎么办？上TCP的效果一般，那就上UDP！网络是不如你IB稳定，但我们可以用量来取胜，只要上层协议设计好，UDP的狂暴模式来提升性能，反正Ethernet基础网络设施便宜，上100Gb、200Gb！
#横向来看
然后，我们再横向看这张《Storage Protocols》，从下往上看：
- 物理层：如今存储底层的传输，基本就是Ethernet以太网、FC光纤、Infiniband。以太网基础设施最普遍，性价比最高，服务器配几张25Gb以太网卡，连上路由器，就能建设存储集群了；FC光纤会在SAN网中使用较多，私有内部机房，有光纤交换机，服务器配有单独的FC HBA卡的，才能用；IB类的，只会在对性能有极高的少量场景使用，毕竟太贵。
- 另外，说一下SR-IOV，这个是网络侧的东西，无论是公有云还是私有云，很多时候，我们不是直接使用物理机，而是虚拟机，这个网卡虚拟化的方案，是为了保证直通虚拟的网卡到虚机里面去。因此虚机里对一个云盘的I/O会走到这个协议
- 再说一下NPIV，上面SR-IOV是指Ethernet那套，NPIV主要是指FC环境下，如何把挂的LUN映射到对应的虚机里面去。
- 链路层：FC来说，就是对应的FC1层；Ethernet来说，DCB（data center bridge）对于RoCE和FCoE来说必备；而IB来说，IB使用的场景不会跨大距离，很多时候就几个rack间，或者单个rack内，直接省掉链路层的控制。
- 网络层：简单！要么是Ethernet的IP协议，要么是FC2层协议，要么就是IB继续省掉一层打包
- 传输层：更简单！只有Ethernet才管这个，UDP和TCP而已。
- 会话层：这里分不同场景，协议栈有明显区分。FC和FCoE到这里都是用的SCSI-FCP；以太网块存储的标准iSCSI来了；NVMe of fabric来了；NFS的RPC远程调用协议也是这层；SMB的Session服务也来了。
- 表示层：这层对于块存储，就两个，曾经的王者SCSI协议，已经如今的新贵NVMe协议。软件定义存储那一套不常见。NFS会有数据表示的XDR协议，SMB就和应用层一起说了
- 应用层：最后，一个存储以什么形式呈现出来：就到了，我们看到的是/dev下的block，还是以对象存储建bucket使用，还是以NFS/CIFS挂载到OS上使用了
从以上的协议栈可以看出，不同的分层协议类型，很多时候可以横向替代，重新组合，适用不用的传输场景。本篇仅做整体概况的介绍，而更深入的协议内容将会在系列的后续篇章中详细介绍。
