2. 抓包原理

2.1. dpdk-pdump

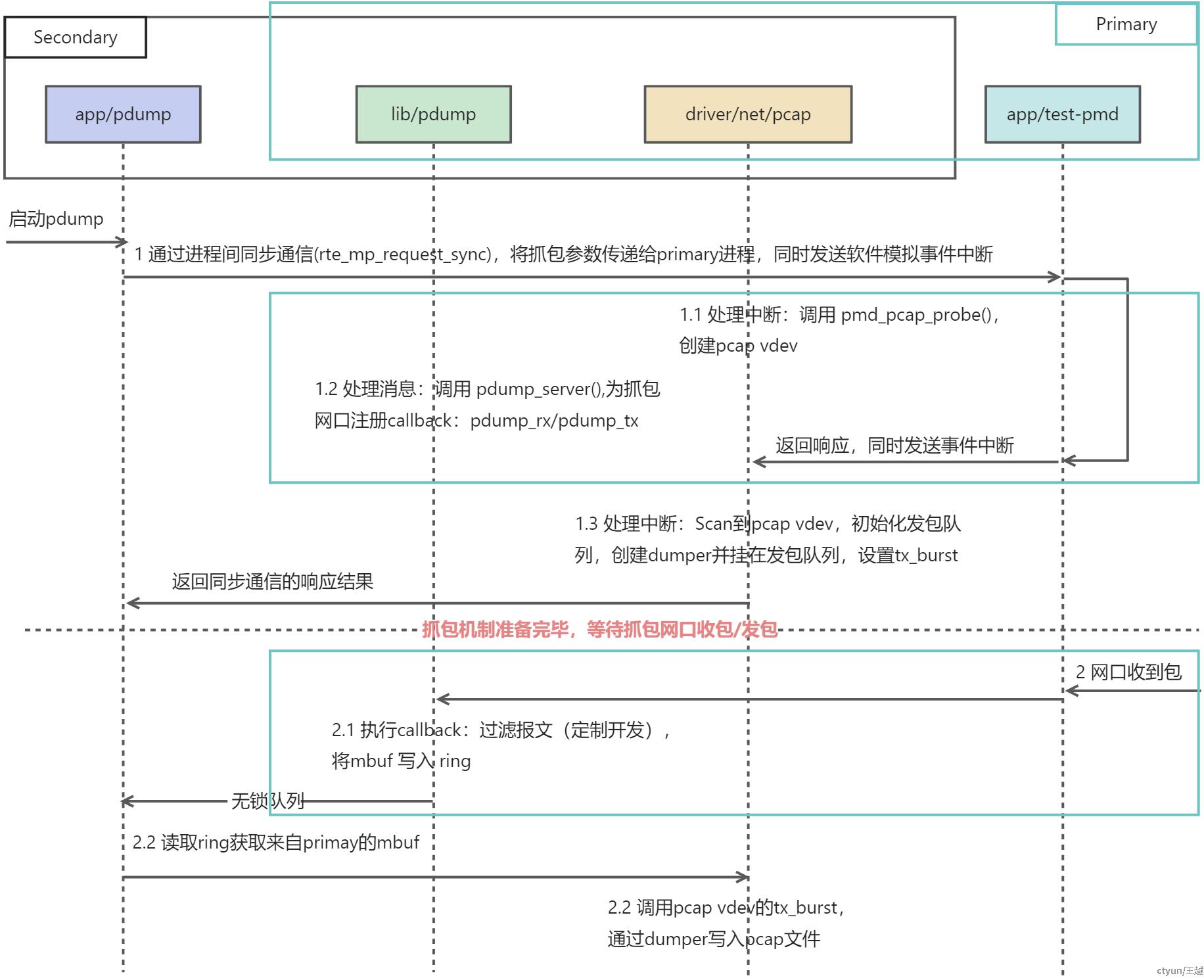

从 dpdk 模块组成的角度分析，pdump 工具抓包过程涉及到 2 个 app（app/pdump、app/testpmd），1 个 lib 库（lib/pdump)，1 个驱动库（driver/net/pcap)，以下为整个抓包过程的时序图：

一、启动抓包机制

• pdump 工具启动后，会初始化一个无锁队列 ring，并将要抓包的端口，端口队列、无锁队列 ring 等参数信息，通过 dpdk 的进程间同步通信机制，发送给 Primary 进程（testpmd）；
• testpmd 收到消息后，会触发事件中断，在中断处理中会创建一个 net_pcap 驱动类型的 vdev 设备（简称 pcap 设备）；
• testpmd 处理消息时，调用 pdump_server()，为抓包端口注册两个回调函数（收包回调：pdump_rx，发包回调：pdump_tx）。触发回调时，无锁队列 ring 将被传入回调函数；
• testpmd 向 pdump 返回同步通信的响应结果；
• pdump 进程同样会收到中断事件，在中断处理中，通过大页内存scan到 Primary 进程创建的 pcap 设备，并进行一系列 Secondary 初始化动作：初始化发包队列，创建用于生成 pcap 文件的 dumper 描述符，并将 dumper 挂到 pcap 设备的发包队列上，设置 tx_burst 发包函数。在 tx_burst 中，会将 mbuf 通过 dumper 写入 pcap 文件。
• pdump 进程进入轮询无锁队列 ring 的循环。

二、运行抓包机制

• 当 testpmd 从要抓包的网口收/发报文时，会触发回调函数，在回调函数中，报文被复制一份，写入无锁队列 ring；
• pdump 从无锁队列 ring 中读取得到报文，调用 pcap 设备的 tx_burst 接口，将报文写入 pcap 文件。

2.2. dpdk-dumpcap

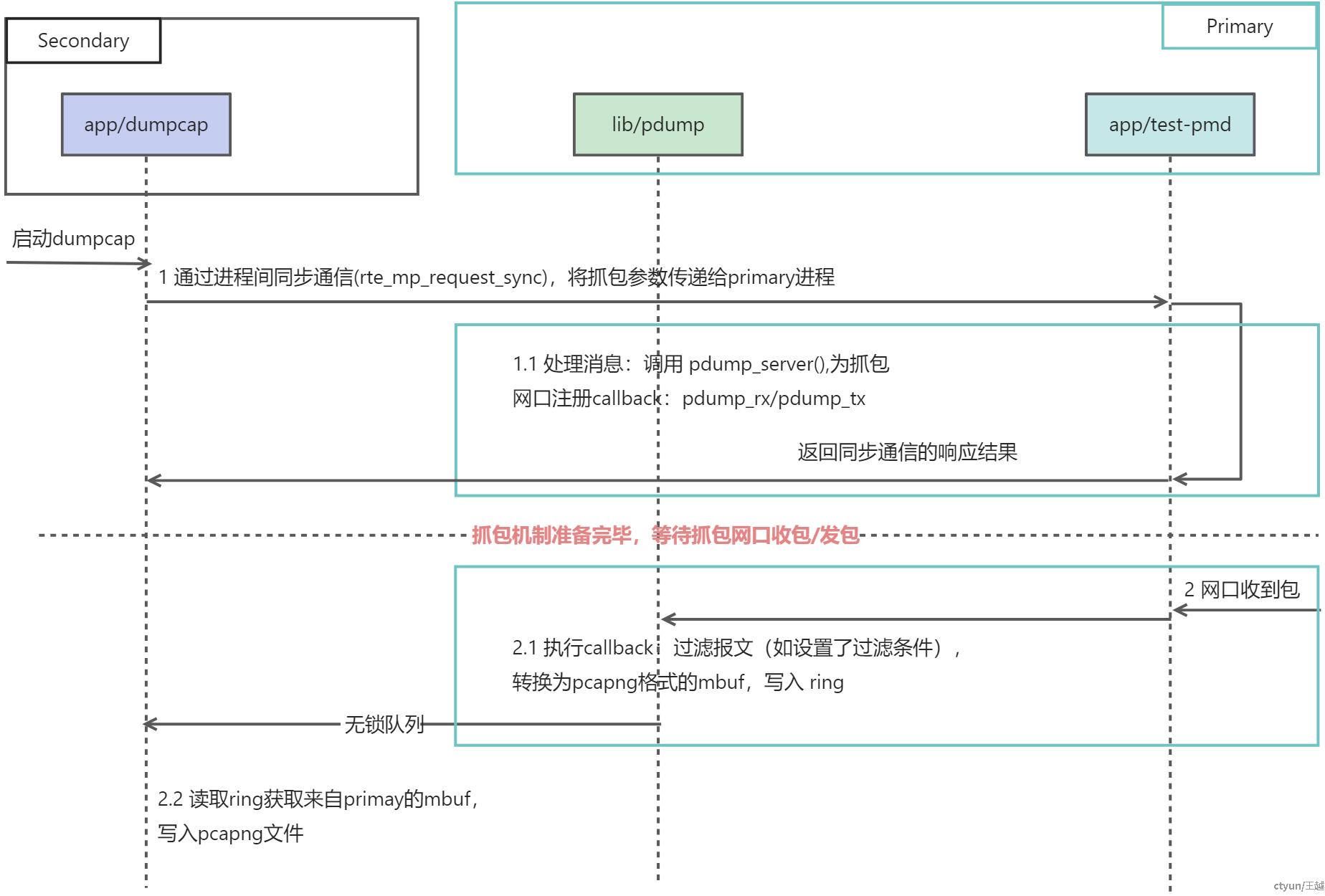

同样从 dpdk 模块组成的角度分析，pdump 工具抓包过程涉及到 2 个 app（app/pdump、app/testpmd），1 个 lib 库（lib/pdump)，以下为整个抓包过程的时序图：

一、启动抓包机制

• dumpcap 工具启动后，同样会初始化一个用于 Primary 向 Secondary 传输报文的无锁队列 ring，并将要抓包的端口，过滤条件，无锁队列 ring 等参数信息，通过 dpdk 的进程间同步通信机制，发送给 Primary 进程（testpmd）；
• testpmd 处理消息时，调用 pdump_server()，为抓包端口注册两个回调函数（收包回调：pdump_rx，发包回调：pdump_tx）。触发回调时，无锁队列 ring 以及过滤条件将被传入回调函数；
• testpmd 向 dumpcap 返回同步通信的响应结果；
• dumpcap 进程进入轮询无锁队列 ring 的循环。

二、运行抓包机制

• 当 testpmd 从要抓包的网口收/发报文时，会触发回调函数，在回调函数中，根据过滤条件，将符合条件的报文过滤出来，并复制一份，转换为 pcapng 格式的 mbuf，写入无锁队列 ring；
• dumpcap 进程从无锁队列 ring 中读取得到 pcapng 格式 mbuf ，直接将其写入 pcapng 格式的文件。

3. 总结

3.1. 共同点

• 都是以 Secondary 的形式运行，支持抓取 Primary 进程中网卡的收发报文。
• 都是通过无锁队列的方式，从 Primary 进程向 Secondary进程传输报文。
• 都依赖 lib/pdump 模块，且在该模块的执行流程完全相同：都采用了注册回调的方式进行抓包，且注册的回调函数相同；
• 都支持指定端口进行抓包；

3.2. 异同点/优缺点

• 抓包条件对比：

• 官方 pdump 工具不支持过滤条件，不过可以根据需求进行定制开发（天翼云 dpdk 平台版本中的 pdump 工具已支持过滤条件，且支持指定 vxlan/geneve 内层五元组抓包）；
• dumpcap 工具不支持制定抓包方向（收包/发包），不支持指定端口的队列抓包，支持以 tshark 的样式过滤数据包（不支持指定 vxlan/geneve 内层五元组抓包）；

• 抓包流程对比：

• pdump 工具抓包依赖 driver/net/pcap 驱动库，需要创建 pcap vdev，抓包流程复杂；
• dumpcap 工具抓包无需创建 pcap vdev，抓包流程简单。

• 运行工具参数对比：

• pdump 工具运行需要指定 eal 参数，且需指定抓包端口和端口队列，所需参数较多；
• dumpcap 工具运行无需指定 eal 参数，可以不指定抓包端口（默认选择 DPDK 接管的第 1 个可用接口），所需参数较少；

3.3. 适用场景

• 如果想指定某网卡快速抓包，优先选择所需参数较少的 dpdk-dumpcap 工具；
• 如果需要使用过滤条件，优先选择支持tshark样式（同 tcpdump）的 dpdk-dumpcap 工具；
• 如果需要指定网卡的抓包方向（收包/发包）、网卡队列，需使用 dpdk-pdump 工具；

3.4. 注意事项/遗留问题

• 实际环境中，使用 dpdk-dumpcap 工具抓包，如果 primary 进程启动时指定了 pci 白名单，dpdk-dumpcap 工具可能无法正常运行，而 dpdk-pdump 无此问题。
