查看监控视图
更新时间 2025-12-31 09:47:08
最近更新时间: 2025-12-31 09:47:08
本文为您介绍查看监控视图的操作场景、前提条件和操作步骤。
操作场景
监控视图添加完成后，您可以在监控面板页面查看该监控项近3小时内的监控走势图。系统提供固定时长和自定义时长两种方式查看监控数据统计图。
大屏模式：大屏主要用于关键运维场景下的全局可视化监控和集中管理，以及需要实时掌握系统运行状态并进行快速决策的业务场合。
前提条件
注册天翼云账号，并完成实名认证。具体操作，请参见天翼云账号注册流程。
您已完成监控视图的创建。
操作步骤
登录控制中心。
在控制中心页面左上角点击
，选择区域，本文我们选择华东1。依次选择“管理与部署”，单击“云监控”，进入监控概览页面。

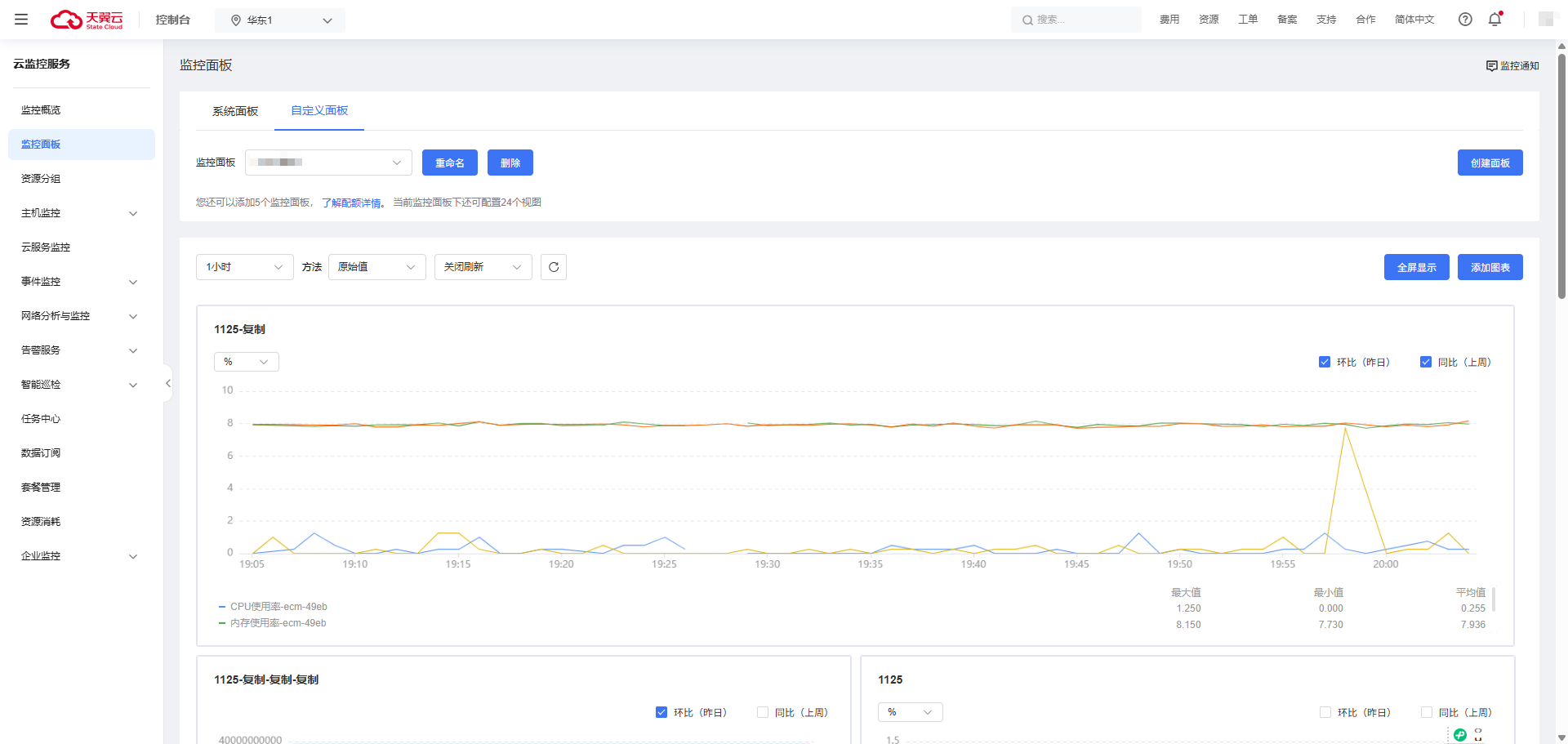

单击“监控面板”，即可查看该监控面板下的所有监控视图。
在监控视图右上角，单击“监控面板”，即可查看该监控面板下的所有监控视图。
在监控视图右上角，单击
，进入监控项详情页面。您可以选择系统提供的固定时长或自定义时间段来查看云服务的监控周期内的走势图。
视图操作指引
监控视图支持以下功能：
| 功能 | 支持图表类型 | 操作说明 | 备注 |
|---|---|---|---|
| 拖动 | 折线图、仪表盘、柱状图、表格、饼状图 | 在视图区域，鼠标左键选择拖动，即可将视图调整至指定面板位置 | |
| 缩放 | 折线图、仪表盘、柱状图、表格、饼状图 | 在视图区域右下角，鼠标左键选择缩放功能按钮，移动鼠标即可放大/缩小视图所占区域 注意：展示视图“实例详情”时，不支持缩放 | 缩放视图放大时横轴方向最大边界为整个面板区域；缩放时最小边界为1/2面板区域 |
| 编辑 | 折线图、仪表盘、柱状图、表格、饼状图 | 点击视图右上角“编辑”按钮，进入视图编辑页面，支持调整视图配置信息 | |
| 放大 | 折线图、仪表盘、柱状图、表格、饼状图 | 点击视图右上角“放大”按钮，进入视图放大模式 | |
| 刷新 | 折线图、仪表盘、柱状图、表格、饼状图 | 点击视图右上角“刷新”按钮，即可刷新当前视图展示数据 | |
| 实例详情 | 折线图、柱状图 | 点击视图右上角“实例详情”按钮，支持展示视图相关实例的基本信息（实例名称、实例ID、指标、当前值、自定义聚合值（最大值、最小值、平均值））。实例名称、实例ID支持模糊检索。 | |
| 数据导出 | 折线图、仪表盘、柱状图、表格、饼状图 | 点击视图右上角“数据导出”按钮，可以将当前视图时序数据以文件形式导出到本地 | |
| 复制 | 折线图、仪表盘、柱状图、表格、饼状图 | 点击视图右上角“复制”按钮，可以快速复制新的视图 | |
| 删除 | 折线图、仪表盘、柱状图、表格、饼状图 | 点击视图右上角“删除”按钮，可以删除当前视图 |
面板大屏模式

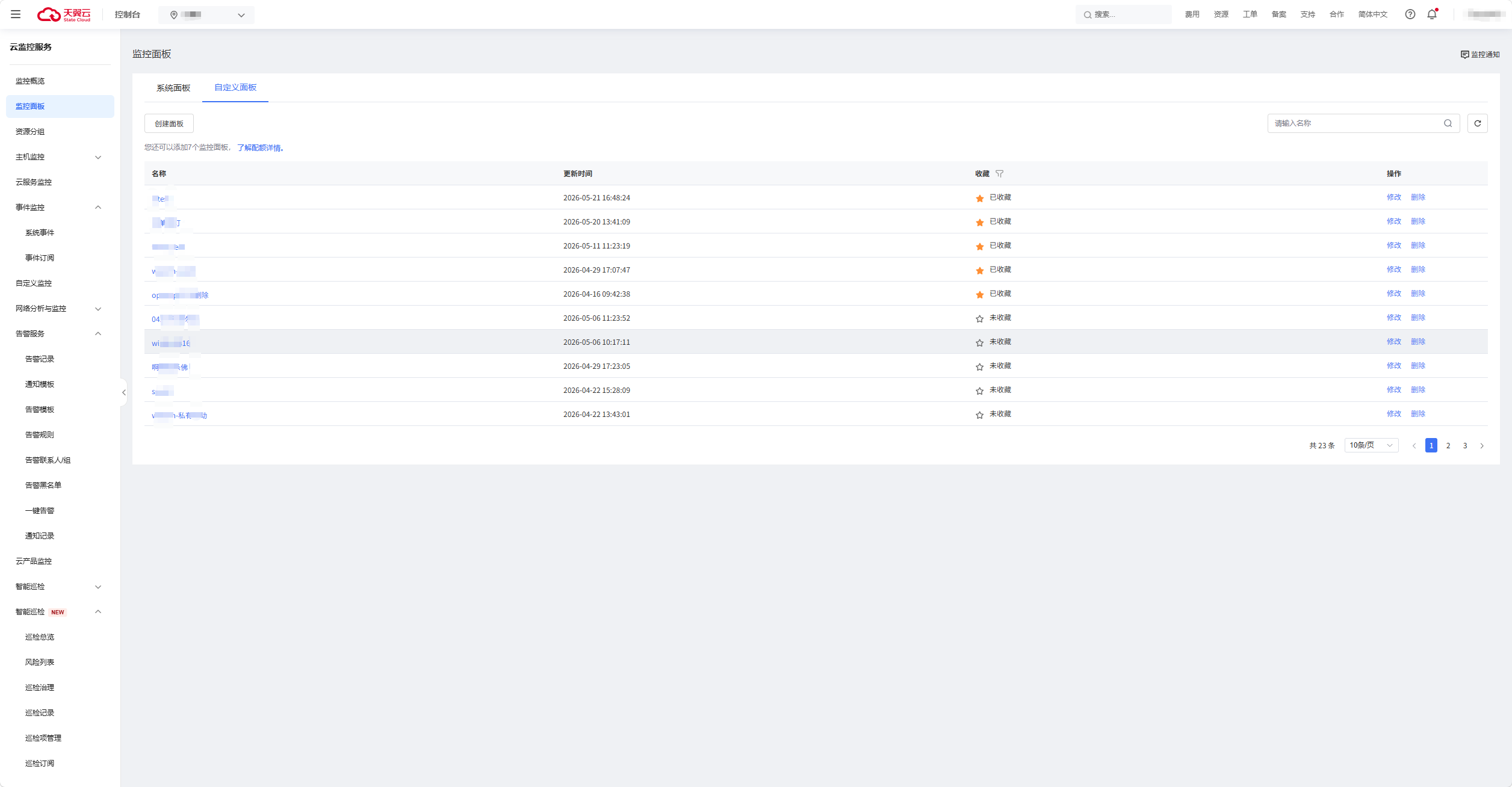

在监控面板>自定义监控面板页签下，下拉切换选择已配置好的监控面板，点击“全屏展示”，即可进入面板大屏模式。
大屏操作指引
大屏支持操作说明如下：
| 功能 | 操作说明 | 备注 |
|---|---|---|
| 自动轮播 | 自动轮播按钮：开启
| 鼠标点击大屏页面底部的快捷操作按钮（显示为点状标识），可以快速切换不同的大屏数据视图 |
| 显示图例 | 开启后面板视图展示图例信息 | |
| 单页展示数量 | 设定每个大屏页面单页展示视图数量，数值：4/9/16 |
说明
1、大屏模式不支持视图相关操作。（如：拖动、缩放、复制等）
2、大屏数据范围及数据粒度，与大屏模式对应面板所选参数一致。
3、如大屏未开启自动轮播，且未手动切换大屏数据视图，大屏按间隔时间60s自动刷新数据。
