本节主要介绍卷监控信息。
在“监控”页面点击“卷”，可以查看对应卷的实时监控信息：IOPS（总/读/写）、带宽（总/读/写）、时延（总/读/写）、上云带宽（总/上传/下载）、待上传量。
说明
对于单机版，可以根据卷名称，选择查看对应卷的实时监控信息。对于集群版，可以根据卷名称或者存储池名称，选择查看对应卷的实时监控信息。

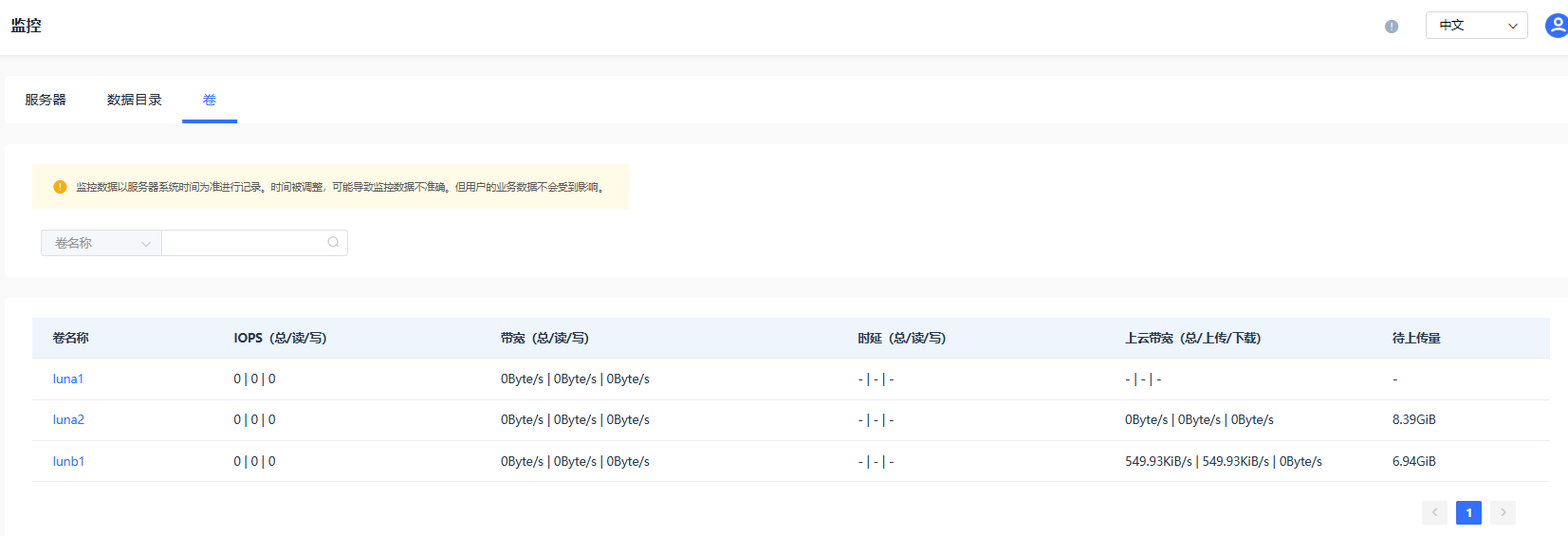

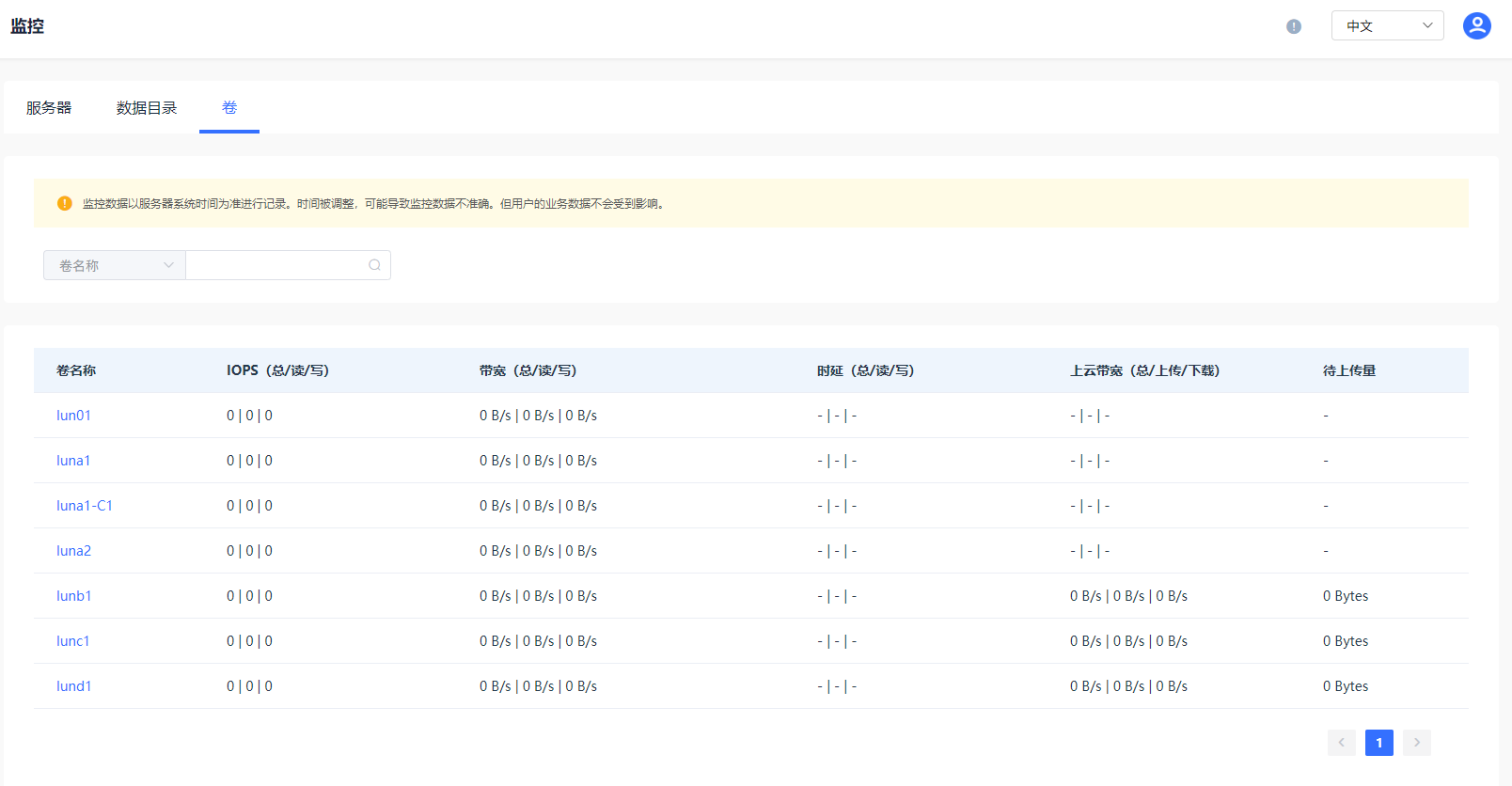

图1 卷实时监控信息（单机版）

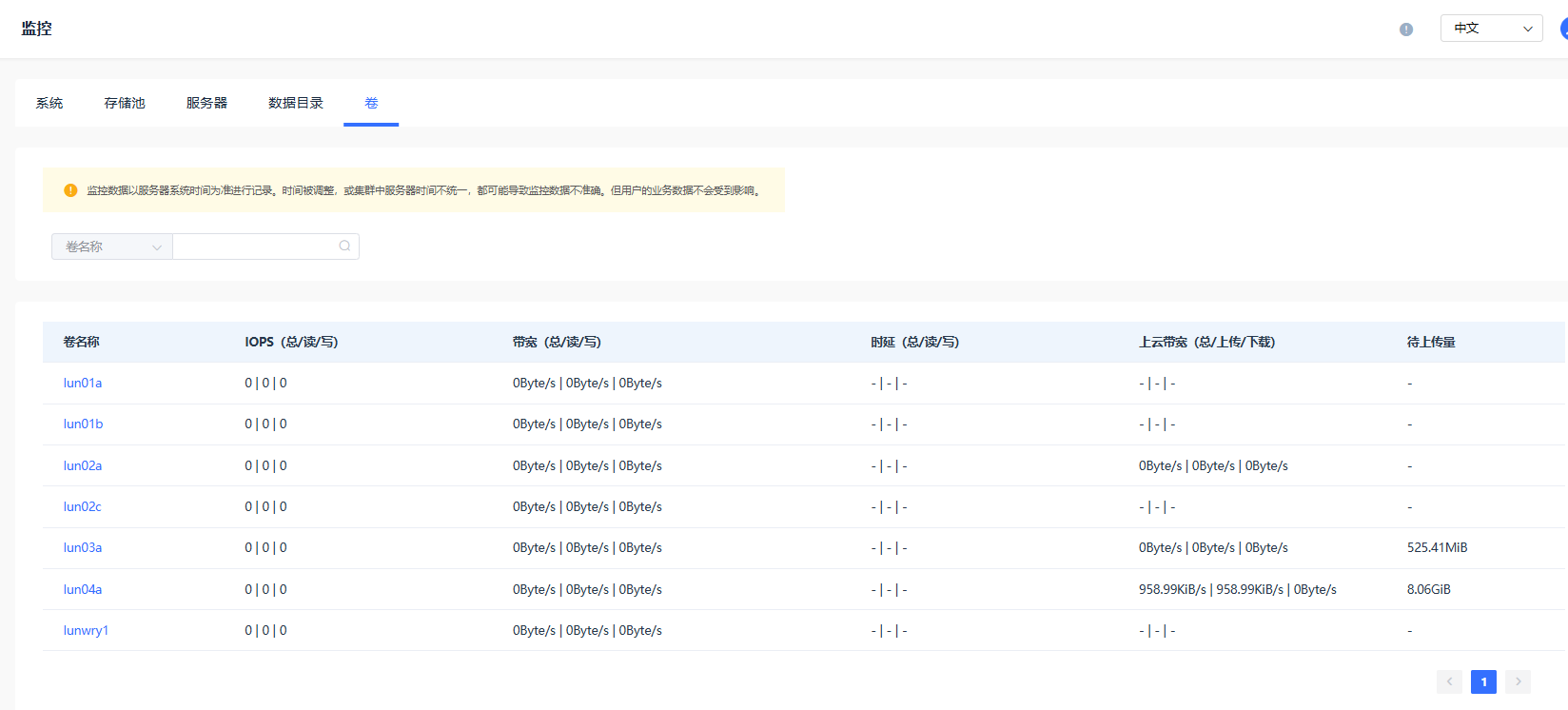

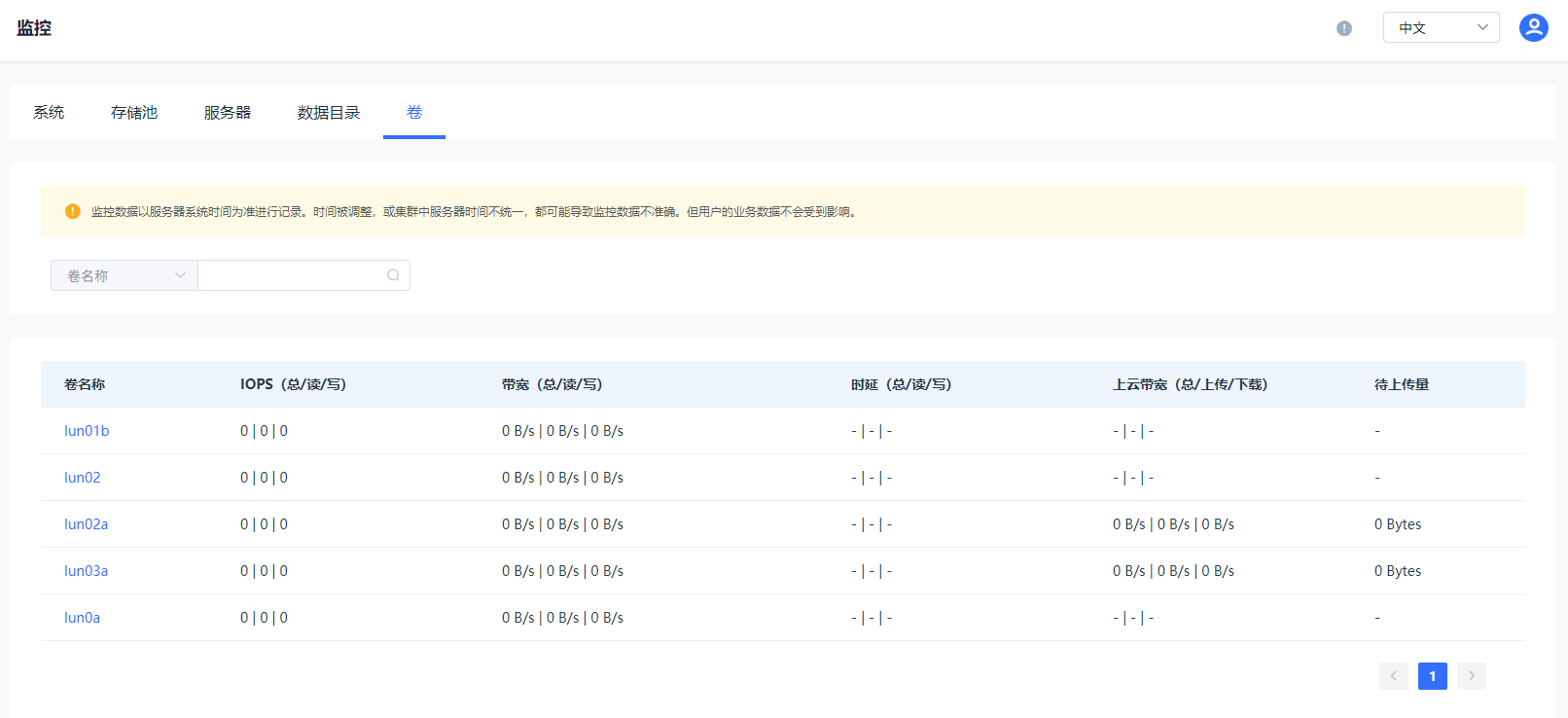

图2 卷实时监控信息（集群版）
| 项目 | 描述 |
|---|---|
| 卷名称 | 卷名称。 |
| IOPS（总/读/写） | 客户端与HBlock之间的总IOPS、读IOPS、写IOPS。 |
| 带宽（总/读/写） | 客户端与HBlock之间的总带宽、读带宽、写带宽。 |
| 时延（总/读/写） | 客户端与HBlock之间的总时延、读时延、写时延。 |
| 上云带宽（总/上传/下载） | HBlock卷与云之间的总带宽、上传带宽、下载带宽。 |
| 待上传量 | 待从HBlock卷上传云的数据量。 |
在“监控”>“卷”页面，点击对应卷名称，可以查看卷指定时间内的监控信息：读带宽、写带宽、总带宽、读IOPS、写IOPS、总IOPS、读时延、写时延、总时延、上云上传带宽、上云下载带宽、上云总带宽、待上传量。

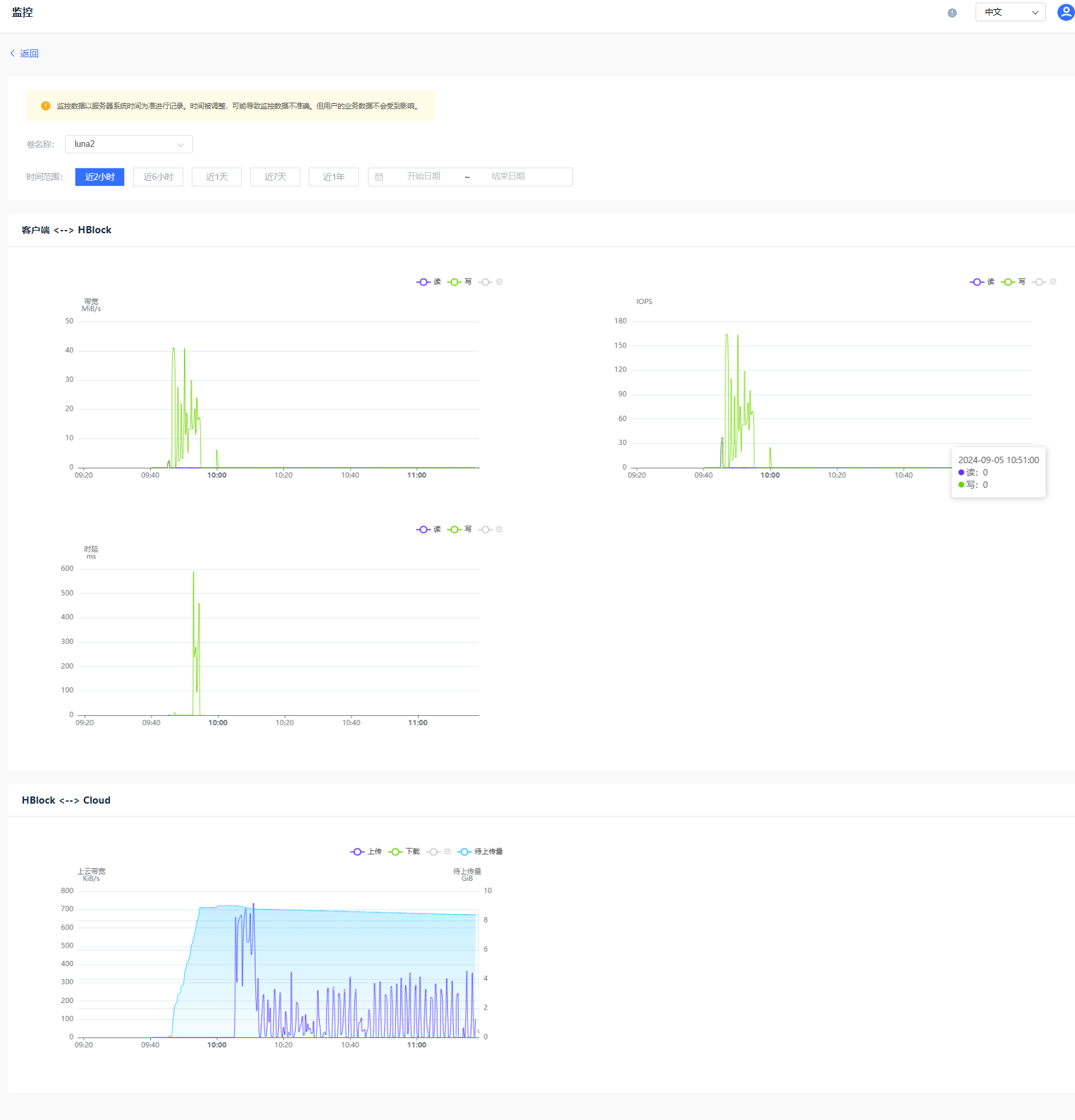

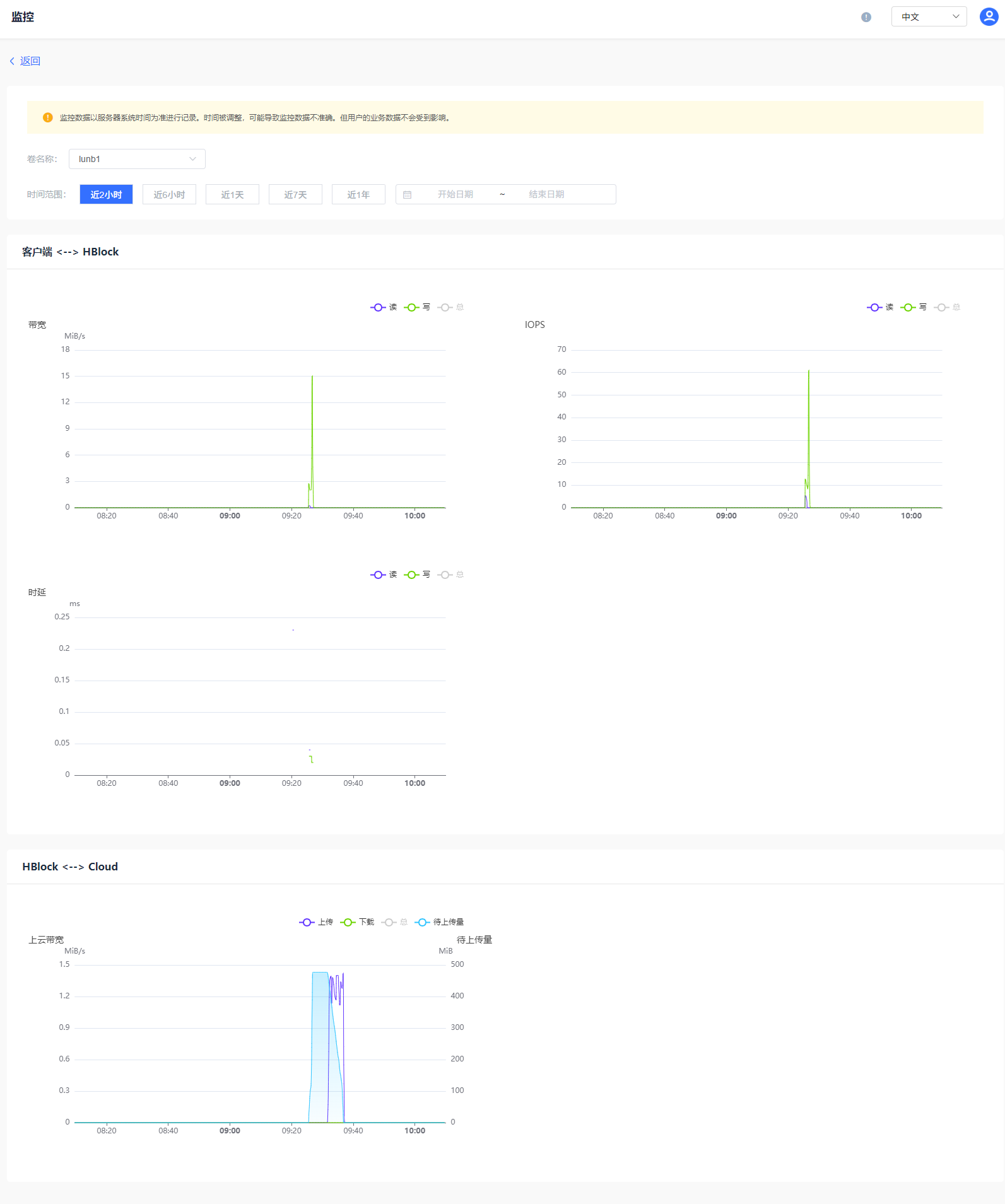

图3 卷监控信息（单机版）

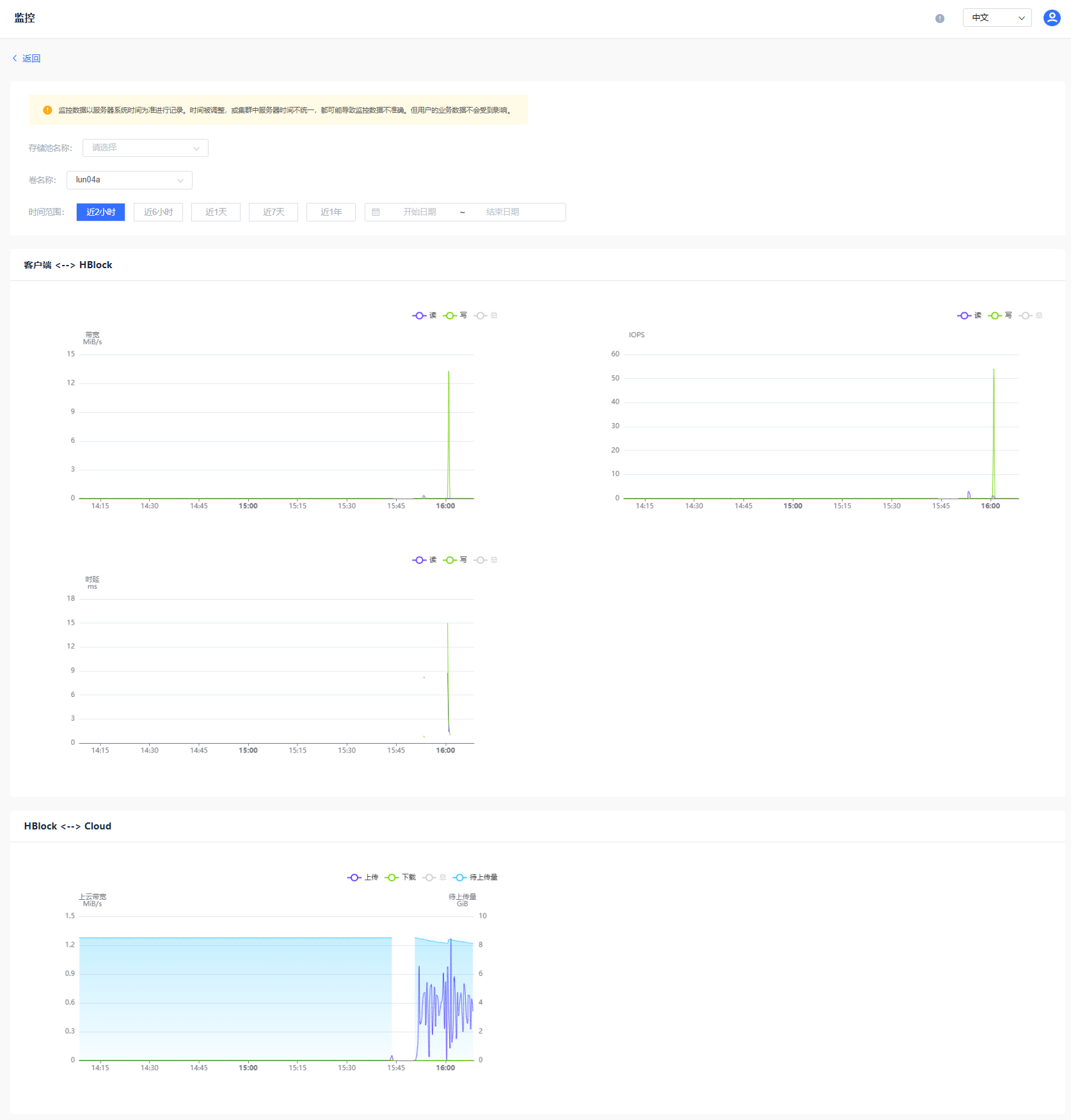

图4 卷监控信息（集群版）
| 项目 | 描述 |
|---|---|
| 卷名称 | 卷名称，可以通过下拉框选择卷。 |
| 时间范围 | 可以选择相对时间：
注意 起始时间必须早于结束时间，且起始时间不能早于服务器当前时间一年。 |
| 客户端<-->HBlock | 当前卷上，客户端与HBlock卷之间的数据传输情况。 |
| 读带宽 | 客户端从HBlock卷读取数据的带宽。 |
| 写带宽 | 客户端向HBlock卷写入数据的带宽。 |
| 总带宽 | 客户端与HBlock卷之间的总带宽。 |
| 读IOPS | 客户端从HBlock卷读取数据的IOPS。 |
| 写IOPS | 客户端向HBlock卷写入数据的IOPS。 |
| 总IOPS | 客户端与HBlock卷之间的总IOPS。 |
| 读时延 | 客户端从HBlock卷读取数据的时延。卷在一个采集周期内的读操作平均时延，反映HBlock单卷处理读请求的时长。 |
| 写时延 | 客户端向HBlock卷写入数据的时延。卷在一个采集周期内的写操作平均时延，反映HBlock单卷处理写请求的时长。 |
| 总时延 | 客户端与HBlock卷的之间总时延。卷在一个采集周期内的读写平均时延，反映HBlock单卷处理读写请求的时长。 |
| HBlock<-->Cloud | 当前卷上，HBlock与云之间的数据传输情况。 |
| 上云上传带宽 | HBlock卷向云上传数据的带宽。 |
| 上云下载带宽 | HBlock卷从云下载数据的带宽。 |
| 上云总带宽 | HBlock卷与云之间的总带宽。 |
| 待上传卷 | 待从HBlock卷上传云的数据量。 |
