本章节向您介绍通过企业路由器实现同区域VPC互通的方案概述。
方案架构
XX企业在公有云区域A内部署了4个虚拟私有云VPC,这4个VPC之间需要互相访问。

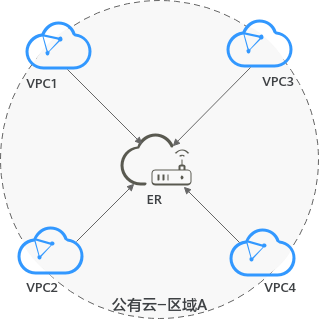

在区域A内创建一个企业路由器ER,将VPC接入ER内,ER可以在4个VPC之间路由流量,实现网络互通,具体如下图。
说明本章节指导用户通过企业路由器快速构建同区域组网,实现同区域VPC互通。
您可以使用企业路由器共享功能,将不同帐号下的虚拟私有云添加至同一个企业路由器中构建组网。
操作流程
本文档介绍如何通过企业路由器构建同区域VPC互通组网,流程如下图。
下表为构建同区域VPC互通组网流程说明。
序号 | 步骤 | 说明 |
---|---|---|
1 | 步骤一:规划组网与资源 | 规划组网和资源,包括资源数量及网段信息等。 |
2 | 步骤二:创建企业路由器 | 创建1个企业路由器,构建一个同区域组网只需要1个企业路由器。 |
3 | 步骤三:(可选)创建VPC和ECS资源 | 创建4个虚拟私有云VPC和4个弹性云云主机ECS。此处资源数量和规格均为示例,您可以根据实际情况调整。 |
4 | 步骤四:在企业路由器中添加VPC连接 | 将4个VPC分别接入企业路由器中。 |
5 | 步骤五:(可选)在VPC路由表中配置路由 | 在VPC路由表中配置到企业路由器的路由信息。 如果您在创建连接时开启“配置连接侧路由”选项,则不用手动在VPC路由表中配置静态路由,系统会在VPC的所有路由表中自动添加指向ER的路由,目的地址固定为10.0.0.0/8,172.16.0.0/12,192.168.0.0/16。 如果VPC路由表中的路由与这三个固定网段冲突,则会添加失败。此时建议您不要开启“配置连接侧路由”选项,并在连接创建完成后,手动添加路由。 |
6 | 步骤六:验证网络互通情况 | 登录ECS,执行ping命令,验证网络互通情况。 |
