方案概述
更新时间 2025-07-04 16:32:40
最近更新时间: 2025-07-04 16:32:40
本章节向您介绍通过企业路由器实现同区域VPC隔离的需求背景与场景。
背景信息
XX企业在天翼云某区域内部署了4个虚拟私有云VPC,业务A、业务B、业务C分别部署在VPC1、VPC2、VPC3,公共业务部署在VPC4中,网络要求如下:
- 业务A、业务B以及业务C所在的3个VPC需要隔离,不互通。
- 业务A、业务B以及业务C都需要和公共业务所在的VPC4互通。
说明您可以使用企业路由器的共享功能,将不同账号下的虚拟私有云添加至同一个企业路由器中构建组网。

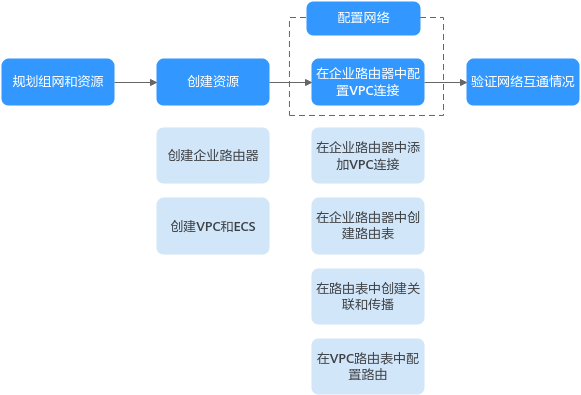

操作流程
本文档介绍如何通过企业路由器构建同区域VPC隔离组网。
下表是构建同区域VPC隔离组网流程说明
序号 | 流程 | 说明 |
---|---|---|
1 | 规划组网和资源 | 规划组网和资源,包括资源数量及网段信息等。 |
2 | 创建资源 | 1、创建企业路由器:创建1个企业路由器,构建一个同区域组网只需要1个企业路由器。 2、创建VPC和ECS:创建4个虚拟私有云VPC和4个弹性云主机ECS。 |
3 | 配置网络 | 在企业路由器中配置VPC连接: 1、在企业路由器中添加“虚拟私有云(VPC)”连接:将4个VPC分别接入企业路由器中。 2、在企业路由器中创建路由表;创建2个自定义路由表。 3、在路由表中创建关联和传播:根据网络规划,在两个路由表中分别创建“虚拟私有云(VPC)”连接的关联和传播。 4、在VPC路由表中配置路由:在VPC路由表中配置到企业路由器的路由信息。 |
4 | 验证网络互通情况 | 登录ECS,执行ping命令,验证网络互通情况。 |
