步骤一：规划组网和资源
更新时间 2025-07-04 16:32:34
最近更新时间: 2025-07-04 16:32:34
本章节向您介绍通过企业路由器实现同区域VPC互通的步骤一内容。
通过企业路由器构建同区域VPC互通组网，您需要规划组网和资源：
- 规划组网：规划VPC及其子网的网段、VPC路由表和ER路由表信息。
- 规划资源：规划云上资源的数量、名称以及主要参数等信息，云上资源包括VPC、ECS以及ER。
规划组网

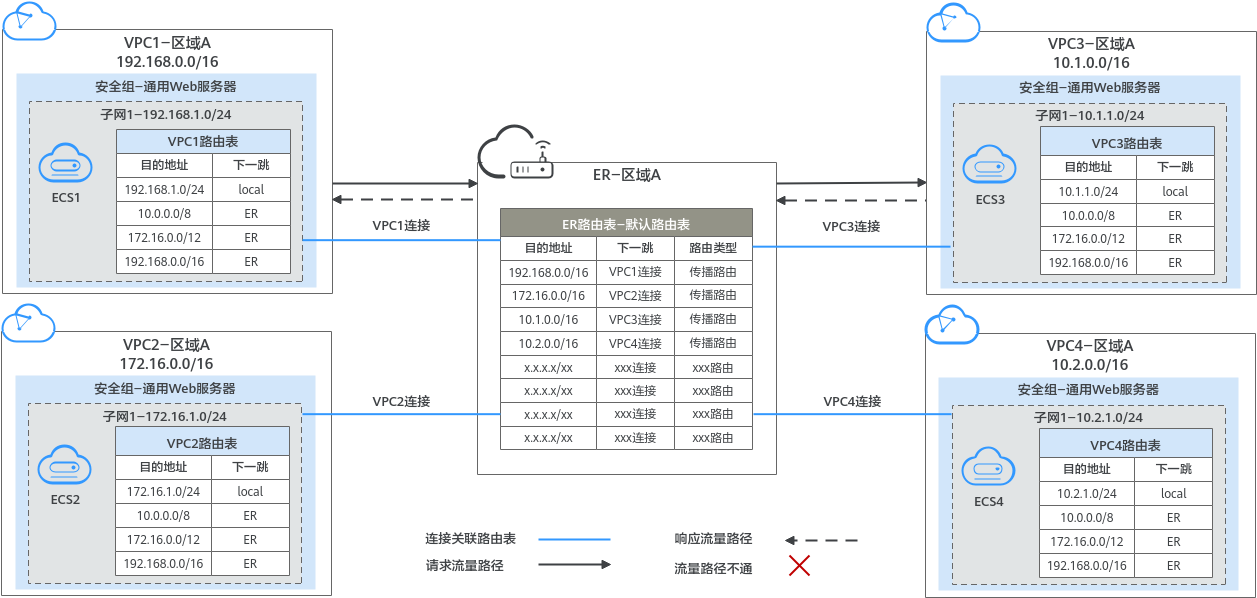

同区域VPC互通组网规划如下图所示。
同区域网络流量路径说明如下表所示。
| 场景 | 说明 |
|---|---|
| 请求路径：VPC1→VPC3 | 1. 在VPC1路由表中，通过下一跳为ER的路由将流量转送到ER。 2. 在ER路由表中，通过下一跳为VPC3连接的传播路由将流量送达VPC3。 |
| 响应路径：VPC3→VPC1 | 1. 在VPC3路由表中，通过下一跳为ER的路由将流量转送到ER。 2. 在ER路由表中，通过下一跳为VPC1连接的传播路由将流量送达VPC1。 |
同区域VPC互通组网规划如下表所示。
| 资源 | 说明 |
|---|---|
| VPC | VPC网段（CIDR）不能重叠。 本示例中，ER路由表使用的是“虚拟私有云（VPC）”连接的传播路由，由ER自动学习VPC网段作为目的地址，不支持修改，因此重叠的VPC网段会导致路由冲突。 如果您已有的VPC存在网段重叠，则不建议您使用传播路由，请在ER路由表中手动添加静态路由，目的地址可以为VPC子网网段或者范围更小的网段。 VPC有一个默认路由表。 VPC默认路由表中的路由说明如下： local：表示VPC本地IPV4的默认路由条目，用于VPC内子网通信，系统自动配置。 ER：表示将VPC子网流量路由至ER，建议您在VPC路由表中增加三个VPC的网段10.0.0.0/8、172.16.0.0/12、192.168.0.0/16。 |
| ER | 开启“默认路由表关联”和“默认路由表传播”功能，添加完“虚拟私有云（VPC）”连接，系统会自动执行以下配置： 将4个“虚拟私有云（VPC）”连接关联至ER默认路由表。 在默认路由表中创建“虚拟私有云（VPC）”连接的传播，路由自动学习VPC网段。 |
| ECS | 4个ECS分别位于不同的VPC内，VPC中的ECS如果位于不同的安全组，需要在安全组中添加规则放通网络。 |
VPC路由表中路由信息如下表。
| 目的地址 | 下一跳 | 路由类型 |
|---|---|---|
| 10.0.0.0/8 | 企业路由器 | 静态路由：自定义 |
| 172.16.0.0/12 | 企业路由器 | 静态路由：自定义 |
| 192.168.0.0/16 | 企业路由器 | 静态路由：自定义 |
说明
如果您在创建连接时开启“配置连接侧路由”选项，则不用手动在VPC路由表中配置静态路由，系统会在VPC的所有路由表中自动添加指向ER的路由，目的地址固定为10.0.0.0/8，172.16.0.0/12，192.168.0.0/16。
如果VPC路由表中的路由与这三个固定网段冲突，则会添加失败。此时建议您不要开启“配置连接侧路由”选项，并在连接创建完成后，手动添加路由。
不建议在VPC路由表中将ER的路由配置为默认路由网段0.0.0.0/0，如果VPC内的ECS绑定了EIP，会在ECS内增加默认网段的策略路由，并且优先级高于ER路由，此时会导致流量转发至EIP，无法抵达ER。
ER路由表中路由信息如下表。
| 目的地址 | 下一跳 | 路由类型 |
|---|---|---|
| VPC1网段：192.168.0.0/16 | VPC1连接：er-attach-01 | 传播路由 |
| VPC2网段：172.16.0.0/16 | VPC2连接：er-attach-02 | 传播路由 |
| VPC3网段：10.1.0.0/16 | VPC3连接：er-attach-03 | 传播路由 |
| VPC4网段：10.2.0.0/16 | VPC4连接：er-attach-04 | 传播路由 |
规划资源
企业路由器ER、虚拟私有云VPC、弹性云主机ECS只要位于同一个区域内即可，可用区可以任意选择，不用保持一致。
说明以下资源规划详情仅为示例，您可以根据需要自行修改。
企业路由器资源数量为1个，资源规划详情如下表。
| ER名称 | AS号 | 默认路由表关联 | 默认路由表传播 | 关联路由表 | 传播路由表 | 连接 |
|---|---|---|---|---|---|---|
| er-test-01 | 64800 | 开启 | 开启 | 默认路由表 | 默认路由表 | er-attach-01 er-attach-02 er-attach-03 er-attach-04 |
虚拟私有云资源数量为4个，VPC的网段不能重复，资源规划详情如下表。
| VPC名称 | VPC网段 | 子网名称 | 子网网段 | 关联路由表 |
|---|---|---|---|---|
| vpc-demo-01 | 192.168.0.0/16 | subnet-demo-01 | 192.168.1.0/24 | 默认路由表 |
| vpc-demo-02 | 172.16.0.0/16 | subnet-demo-02 | 172.16.1.0/24 | 默认路由表 |
| vpc-demo-03 | 10.1.0.0/16 | subnet-demo-03 | 10.1.1.0/24 | 默认路由表 |
| vpc-demo-04 | 10.2.0.0/16 | subnet-demo-04 | 10.2.1.0/24 | 默认路由表 |
弹性云主机源数量为4个，分别接入4个不同的VPC，资源规划详情如下表。
| ECS名称 | 镜像 | VPC名称 | 子网名称 | 安全组 | 私有IP地址 |
|---|---|---|---|---|---|
| ecs-demo-01 | 公共镜像：EulerOS 2.5.6 | vpc-demo-01 | subnet-demo-01 | sg-demo：通用Web服务器 | 192.168.1.12 |
| ecs-demo-02 | 公共镜像：EulerOS 2.5.6 | vpc-demo-02 | subnet-demo-02 | sg-demo：通用Web服务器 | 172.16.1.189 |
| ecs-demo-03 | 公共镜像：EulerOS 2.5.6 | vpc-demo-03 | subnet-demo-03 | sg-demo：通用Web服务器 | 10.1.1.105 |
| ecs-demo-04 | 公共镜像：EulerOS 2.5.6 | vpc-demo-04 | subnet-demo-04 | sg-demo：通用Web服务器 | 10.2.1.83 |
