您可以在企业路由器中添加多种类型的网络连接,快速构建多元化组网,满足您的多种业务诉求。
企业路由器的基本使用方法

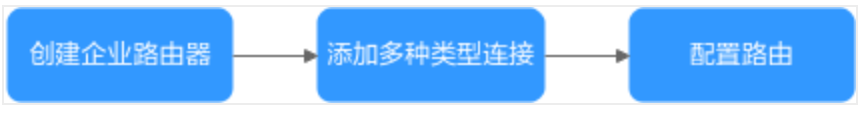

企业路由的基本使用方法如下图所示:
首先,创建您的企业路由器。其次,在企业路由器中添加连接,不同类型的连接添加方法不同。最后,待连接添加完成后,根据网络规划配置路由。
当前企业路由器支持的连接如下:
虚拟私有云(VPC)连接:接入同区域的虚拟私有云VPC。
云防火墙(CFW)连接:接入同区域的云防火墙。
企业路由器的工作原理
当您了解了企业路由器的基本使用方法后,接下来将为您介绍企业路由器的基本工作原理。

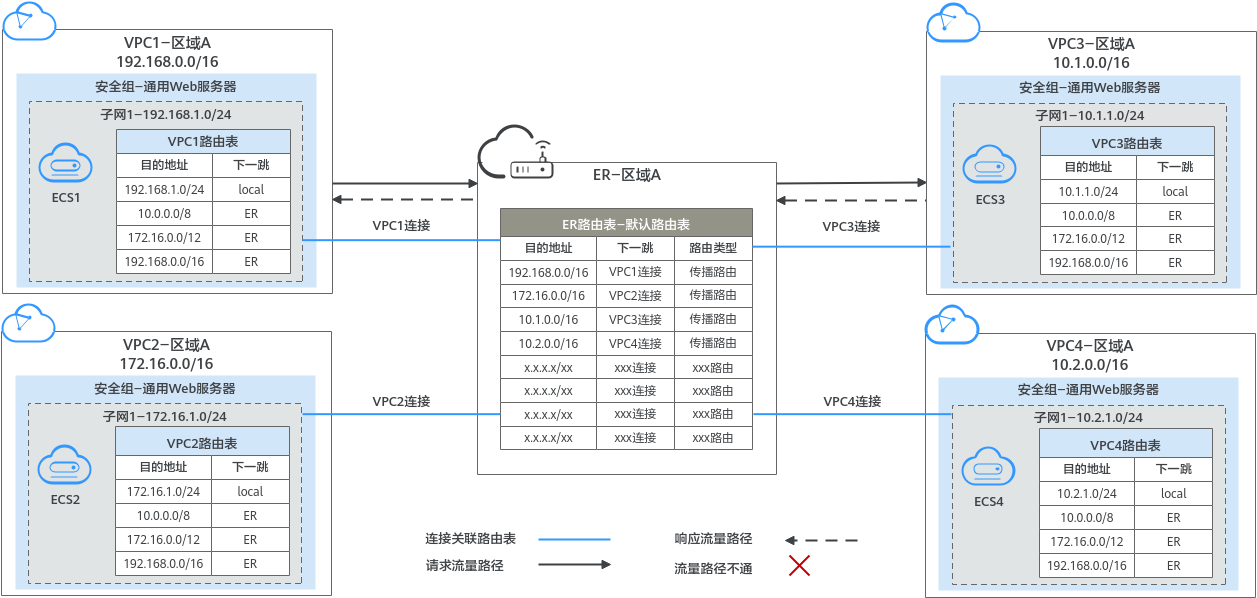

以典型的“同区域多VPC互通”场景为例,某企业在区域A内部署了4个虚拟私有云VPC,这4个VPC之间需要互相访问。
我们可在区域A内创建一个企业路由器ER,并将VPC接入ER,ER可以在4个VPC之间路由流量,实现云上网络互通。
网络流量路径说明如下表所示:
场景 | 说明 |
---|---|
请求路径:VPC1→VPC3 |
|
响应路径:VPC3→VPC1 |
|
工作原理如下表所示:
序号 | 原理 | 网络实例说明 |
---|---|---|
1 | 在企业路由器中添加若干连接。 | 将区域A中不同的网络实例接入到您在区域A中的企业路由器(ER):
|
2 | 将连接关联至ER路由表。 一个连接只能关联至一个ER路由表。 |
|
3 | 为连接创建传播,将连接路由传播至ER路由表。 一个连接可以和多个ER路由表建立传播关系。 |
连接
将网络实例接入企业路由器中,则需要为网络实例在企业路由器中添加对应的连接。企业路由器支持接入多种网络实例,不同网络实例对应的连接类型不同,具体说明如下表所示。
连接类型 | 网络实例 |
---|---|
虚拟私有云(VPC) | 虚拟私有云VPC。 |
云防火墙(CFW) | 云防火墙。 |
路由表
路由表是企业路由器发送报文的依据,包含了连接的关联关系、传播关系以及路由信息。路由表分为自定义路由表和默认路由表,具体说明如下表所示。
路由表类型 | 说明 |
---|---|
自定义路由表 | 您可以在企业路由器中创建多个路由表,通过不同的路由策略实现网络实例的灵活互通和隔离。 |
默认路由表 | 开启“默认路由表关联”和“默认路由表传播”,并指定默认路由表,系统会自动为新接入的连接在默认路由表中创建关联和传播。 默认路由表可以是自定义路由表,不指定的话系统会自动创建一个路由表作为默认路由表,支持修改。 |
关联
关联是将连接关联至ER路由表中,一个连接只能关联至一个ER路由表,将连接关联至ER路由表后,可以实现以下功能:
路由转发:来自连接的报文根据它关联的路由表进行转发。
路由学习:将关联路由表中的路由信息自动学习到连接网络中。
对于不同类型的连接,是否支持路由学习,具体如下表所示。
连接类型 | 路由学习 |
---|---|
虚拟私有云(VPC) | 不支持 |
云防火墙(CFW) | 不支持 |
传播
传播是企业路由器和连接的路由学习关系,一个连接可以和多个ER路由表建立传播关系,为连接创建传播后,可以将连接的路由信息自动学习到ER路由表中。
对于不同类型的连接,传播路由的学习内容有差异,具体如下表所示。
连接类型 | 路由学习内容 |
---|---|
虚拟私有云(VPC) | VPC的网段 |
云防火墙(CFW) | 云防火墙承载VPC的网段 |
路由
路由是网络报文转发的依据,包含目的地址、下一跳以及路由类型等信息。路由说明如下表所示。
路由类型 | 路由说明 | 支持的连接类型 |
---|---|---|
传播路由 | 通过传播自动学习的路由,创建传播时会自动创建路由,不支持修改和删除。 | 虚拟私有云(VPC) 云防火墙(CFW) |
静态路由 | 手动创建的路由,支持修改和删除。 | 虚拟私有云(VPC) 云防火墙(CFW) |
