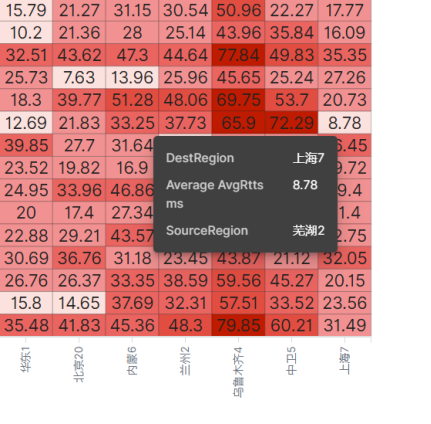

使用Opensearch、Filebeat和Dashboard实例搭建拨测功能与数据展示大盘，可以实时地、统一地、方便一键查看多个天翼云多可用区之间或地域之间的网络平均时延。这些数据可以为用户在搭建服务时选择更适合的地域或可用区。

应用场景

本文以OpenSearch、Filebeat和Dashboards为例，搭建一个拨测功能及结果数据的展示大盘。使用Filebeat采集探测机器探测的网络数据，发送到kafka进行多个探测节点的数据汇聚以后存储到OpenSearch中，最后通过Dashboards进行数据的可视化展示。该方案可以用于以下场景：

客户部署业务的服务区选择：云下各地域访问阿里云地域的平均时延。您可以参考性能观测数据，在搭建服务时选择更适合的地域或可用区。
客户物理链路的选择：查看跨地域连接物理链路的时延情况，以便您选择更适合您业务的链路类型。

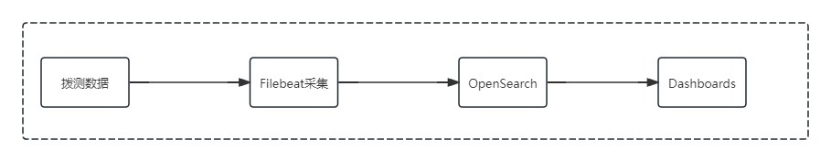

方案架构

OpenSearch 是一款开源的分布式搜索和分析套件，衍生自 Elasticsearch OSS 7.10.2。可提供轻松执行交互式日志分析、实时应用程序监控、和数据分析等基础能力。

Filebeat归属于Beats家族，使用go语言开发，是一个轻量的日志收集器，因为轻量所以适用于部署在需要收集日志的服务器中

Dashboards为OpenSearch提供一个开源的数据分析和可视化平台，用于对Elasticsearch中的数据进行搜索、查看和交互。


方案优势

实时性：提供实时数据收集和分析能力。
轻量级：对系统资源的消耗非常低。它设计用于高性能和低延迟，可以一键部署在虚拟机环境。
省时省力：无需额外开发数据展示界面，简化研发工作量。
可扩展：水平扩展能力强，可以处理PB级别的数据。

前提条件

已开通OpenSearch集群，操作步骤请参见创建OpenSearch实例。
已申请天翼云弹性云服务器ECS，并安装了Filebeat环境，购买ECS请参见快速购买和使用Linux ECS。

操作步骤

登录各数据采集节点的ECS，部署并配置Filebeat。


a. 下载filebeat-8.12.2-linux-x86_64。

b. 解压压缩包到指定路径：

tar -xvzf /opt/filebeat/filebeat-8.12.2-linux-x86_64.tar.gz -C /opt/filebeat/

c. 配置filebeat.yml：

filebeat.inputs:
- type: filestream
  id: icmp-id
  enabled: true
  paths:
    - /opt/moose_ping/output/result/icmp_*.log
  fields:
    kafka_topic: "icmp-probe"
- type: filestream
  id: http-id
  enabled: true
  paths:
    - /opt/moose_ping/output/result/http_*.log
  fields:
    kafka_topic: "http-probe"
filebeat.config.modules:
  path: ${path.config}/modules.d/*.yml
  reload.enabled: false
  reload.period: 10s
output.kafka:
  enabled: true
  hosts: ["kafka机器ip:kafka端口"]
  codec.format:
    string: '%{[message]}'
  topic: "%{[fields.kafka_topic]}"
processors:
  - add_host_metadata:
      when.not.contains.tags: forwarded
  - add_cloud_metadata: ~
  - add_docker_metadata: ~
  - add_kubernetes_metadata: ~
logging.level: warning

d.配置systemd服务:

echo "Creating filebeat.service systemd service file..."
cat <<\EOF | sudo tee /etc/systemd/system/filebeat.service
[Unit]
Description=Filebeat is a lightweight shipper for metrics.
Documentation=https://www.elastic.co/products/beats/filebeat
Wants=network-online.target
After=network-online.target

[Service]
Environment="LOG_OPTS=-e"
Environment="CONFIG_OPTS=-c /opt/filebeat/filebeat-8.12.2-linux-x86_64/filebeat.yml"
Environment="PATH_OPTS=-path.home /opt/filebeat/filebeat-8.12.2-linux-x86_64/filebeat -path.config /opt/filebeat/filebeat-8.12.2-linux-x86_64 -path.data /opt/filebeat/filebeat-8.12.2-linux-x86_64/data -path.logs /opt/filebeat/filebeat-8.12.2-linux-x86_64/logs"
ExecStart=/opt/filebeat/filebeat-8.12.2-linux-x86_64/filebeat $LOG_OPTS $CONFIG_OPTS $PATH_OPTS
Restart=always

[Install]
WantedBy=multi-user.target
EOF
echo "filebeat.service systemd service file created."
# 给予 systemd 服务文件可执行权限
sudo chmod +x /etc/systemd/system/filebeat.service

# 启用并启动 Filebeat 服务
echo "Enabling and starting Filebeat service..."
sudo systemctl daemon-reload
sudo systemctl enable filebeat
sudo systemctl start filebeat
echo "Filebeat service has been started."

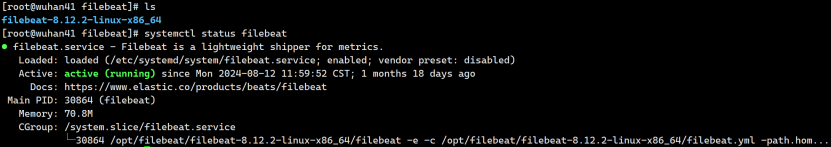

# 输出 Filebeat 的进程状态
echo "Filebeat service status:"
sudo systemctl status filebeat | cat

登录数据归集节点的ECS并部署Filebeat（与步骤2部署方式相同）数据归集节点Filebeat.yml：

filebeat.inputs:
- type: kafka
  enabled: true
  hosts:
    - kafka机器ip:kafka端口
  topics: ["icmp-probe"]
  group_id: "filebeat-icmp-probe-opensearch-test"
  worker: 6
  fields:
    type: "icmp"
- type: kafka
  enables: true
  hosts:
    - kafka机器ip:kafka端口
  topics: ["http-probe"]
  group_id: "filebeat-http-probe-opensearch-test"
  fields:
    type: "http"
filebeat.config.modules:
  enabled: false
  path: /opt/filebeat/filebeat-8.12.2-linux-x86_64/modules.d/*.yml
  reload.enabled: false
setup.template.settings:
  index.number_of_shards: 1
setup.kibana:
processors:
  - decode_json_fields:
      fields: ["message"]
      overwrite_keys: true
      target: ""
  - drop_fields:
      when:
        equals:
          fields.type: "icmp"
      fields: ["log","ecs","agent","host","input","kafka","Total","SourceIP","RemoteIP","JobId","message","Rtts ms"]
      ignore_missing: true
  - drop_fields:
      when:
        equals:
          fields.type: "http"
      fields: ["log","ecs","agent","host","input","kafka","message","JobId","SourceIP","HttpUrl"]
      ignore_missing: true
output.elasticsearch:
  enabled: true
   hosts: ["https://OpenSearch机器ip:OpenSearch端口"]
  username: "OpenSearch用户名"
  password: "OpenSearch密码"
  ssl.verification_mode: none
  worker: 6
  indices:
    - index: "icmp-index-%{+yyyy-MM-dd}"
      when.contains:
        fields:
          type: "icmp"
    - index: "http-index-%{+yyyy-MM-dd}"
      when.contains:
        fields:
          type: "http"
logging.level: info
seccomp:
   default_action: allow
   syscalls:
   - action: allow
     names:
     - rseq
