介绍

canvas是html5的一个标签，用于图形的绘制。

用<canvas></canvas>定义图形，用js脚本绘制图形。

我们想要canvas绘制，首先要在html的页面上创建一个canvas画布，创建的方法是使用canvas标签。

<canvas id="canvas" width="200" height="100" style="xxxx"></canvas>

const canvas=document.getElementById("canvas");
const context=canvas.getContext("2d"); // 2d绘图， 3d和2d的是截然不同的
//使用context绘制（canvas的所有接口都是使用context这个绘图上下文环境所提供的）

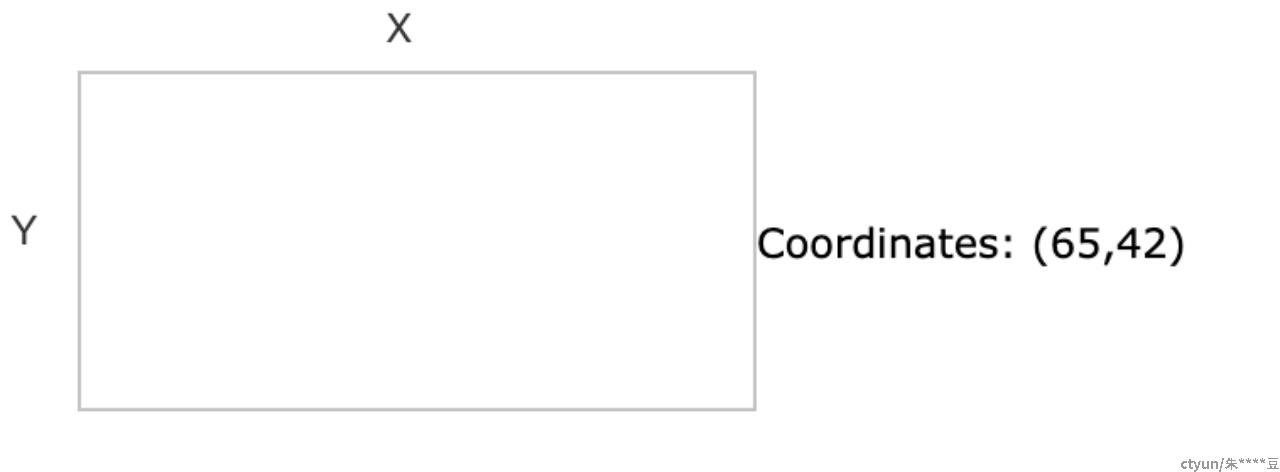

坐标
canvas 是一个二维网格。

canvas 的左上角坐标为 (0,0)

fillRect 方法拥有参数 (0,0,150,75)。

意思是：在画布上绘制 150x75 的矩形，从左上角开始 (0,0)。
路径

在Canvas上画线，我们将使用以下两种方法：

- moveTo(*x,y*) 定义线条开始坐标

- lineTo(*x,y*) 定义线条结束坐标

const canvas=document.getElementById("canvas");
const context=canvas.getContext("2d");
context.moveTo(0,0);// 可以想象成一个虚拟的笔尖，落在（0，0）这个位置，之后调用lineTo，笔尖划到（200，100）这个位置
context.lineTo(200,100);// 状态设置，canvas的绘图是基于状态的绘制，这里是设置了状态，告诉canvas是要将要绘制（0，0）到（200，100）的直线，但是没有真正的绘制
// 设置其他状态
context.lineWidth = 10;
context.strokeStyle = "#DDD";
context.stroke(); // 绘制线条

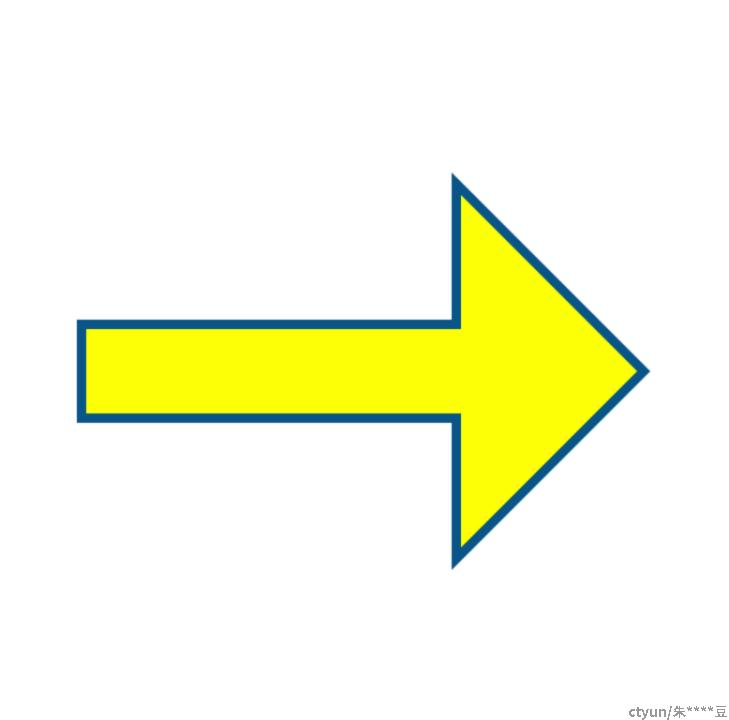

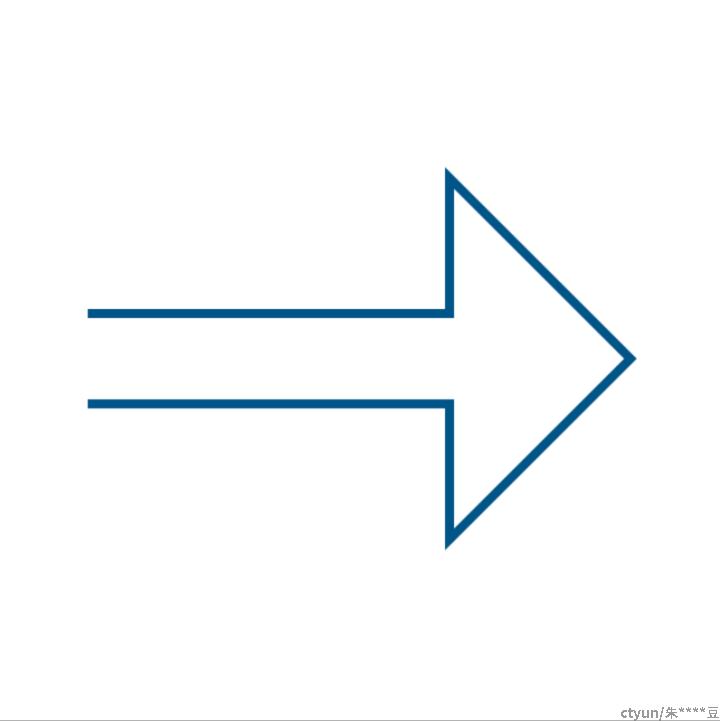

3.1 箭头

const canvas = document.getElementById('canvas')
const context = canvas.getContext('2d')
// 状态设置
context.moveTo(100, 350) // 笔尖移动
context.lineTo(500, 350)
context.lineTo(500, 200)
context.lineTo(700, 400)
context.lineTo(500, 600)
context.lineTo(500, 450)
context.lineTo(100, 450)
context.lineWidth = 10;
context.strokeStyle = "#058";
context.stroke() // 开始绘制

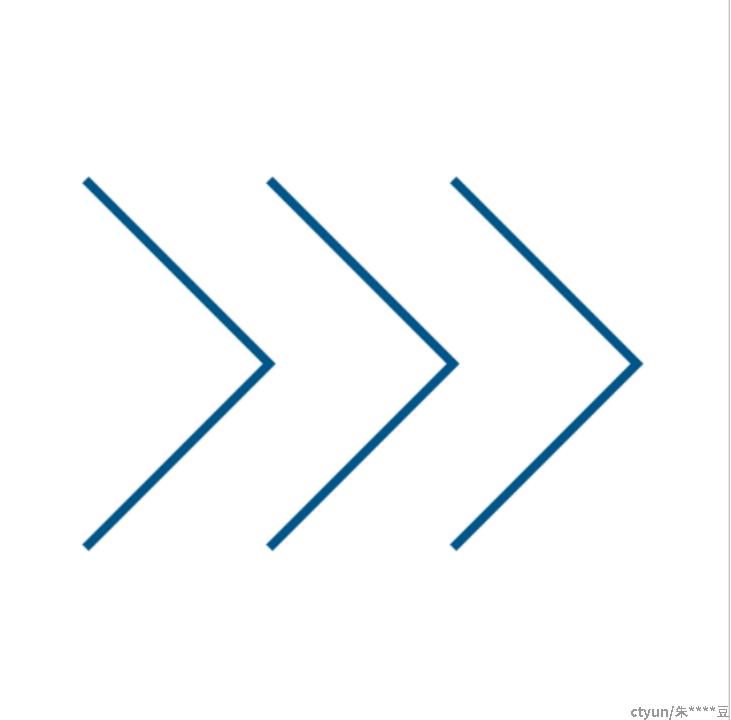

3.2 多条折线

const canvas = document.getElementById('canvas')
const context = canvas.getContext('2d')
// 状态设置
context.moveTo(100, 200) // 笔尖移动
context.lineTo(300, 400)
context.lineTo(100, 600)
context.moveTo(300, 200)
context.lineTo(500, 400)
context.lineTo(300, 600)
context.moveTo(500, 200)
context.lineTo(700, 400)
context.lineTo(500, 600)
context.lineWidth = 10;
context.strokeStyle = "#058";
context.stroke() // 开始绘制 绘制当前状态的所有内容

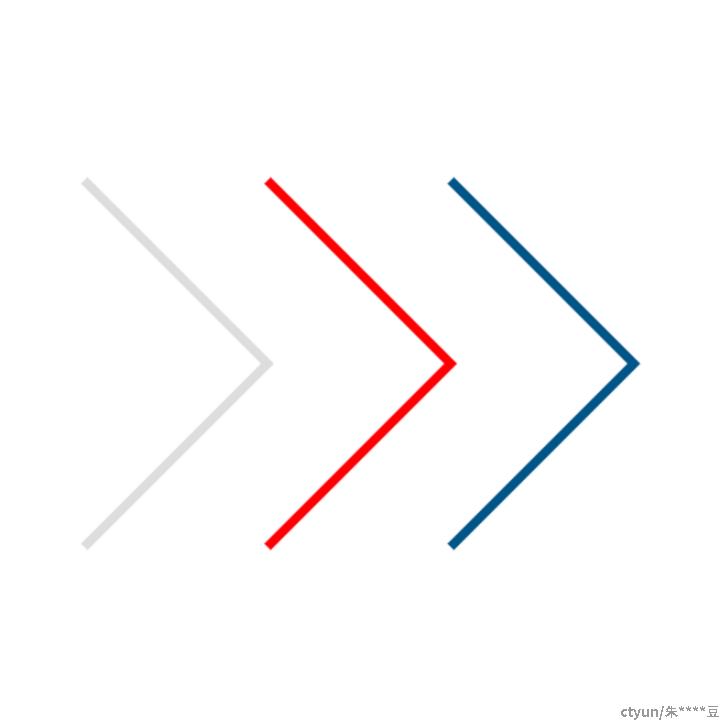

3.3 多种颜色线段

使用beginPath() 相当于创建了一个新的路径和新的状态来进行一次绘制。

const canvas = document.getElementById('canvas')
const context = canvas.getContext('2d')
context.lineWidth = 10;
context.beginPath();
context.lineTo(100, 200) // beginPath()和lineTo()放一起相当于context.moveTo(100, 200)
context.lineTo(300, 400)
context.lineTo(100, 600)
context.strokeStyle = "#ddd";
context.stroke()
context.beginPath();
context.lineTo(300, 200) // context.moveTo(300, 200)
context.lineTo(500, 400)
context.lineTo(300, 600)
context.strokeStyle = "red";
context.stroke()
context.beginPath();
context.lineTo(500, 200) // context.moveTo(500, 200)
context.lineTo(700, 400)
context.lineTo(500, 600)
context.strokeStyle = "#058";
context.stroke()

该方法的含义是开辟一条新的路径，canvas是基于状态绘制图形的，每次绘制（stroke和fill），canvas都会检查整个程序定义的所有的状态，当状态值发生改变的时候，根据是否使用了beginPath()，会出现两种不同的处理方式：

如果使用了beginPath()方法开始一条新的路径，则不同路径使用不同的值
如果没有使用beginPath()方法，则后面的值会覆盖前面的

当每条直线都是独立路径的时候，独立路径之间的设置是不互相影响的

3.4 绘制封闭图形

beginPath()和closePath() 成对出现

const canvas = document.getElementById('canvas')
  const context = canvas.getContext('2d')

  // 状态设置
  context.beginPath();
  context.moveTo(100, 350)	// 笔尖移动
  context.lineTo(500, 350)
  context.lineTo(500, 200)

  context.lineTo(700, 400)
  context.lineTo(500, 600)
  context.lineTo(500, 450)
  context.lineTo(100, 450)
  // context.lineTo(100, 350)
  context.closePath();

  context.lineWidth = 10
  // 填充颜色
  context.fillStyle = "yellow"
  context.fill()

  context.strokeStyle = "#058"
  context.stroke()	// 开始绘制

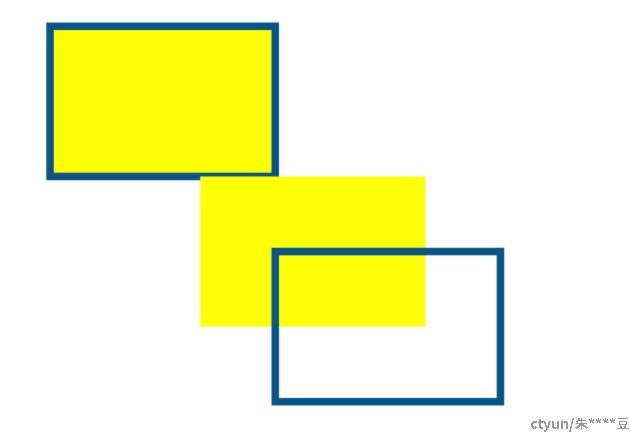

3.5绘制矩形

canvas提供了方法来绘制矩形

const canvas = document.getElementById('canvas')
const context = canvas.getContext('2d')
context.beginPath();
context.rect(100,100, 300, 200);
context.closePath();
context.lineWidth = 10
context.fillStyle = "yellow"
context.strokeStyle = "#058"
context.fill()
context.stroke()
context.fillRect(300, 300, 300, 200);
context.strokeRect(400, 400, 300, 200)

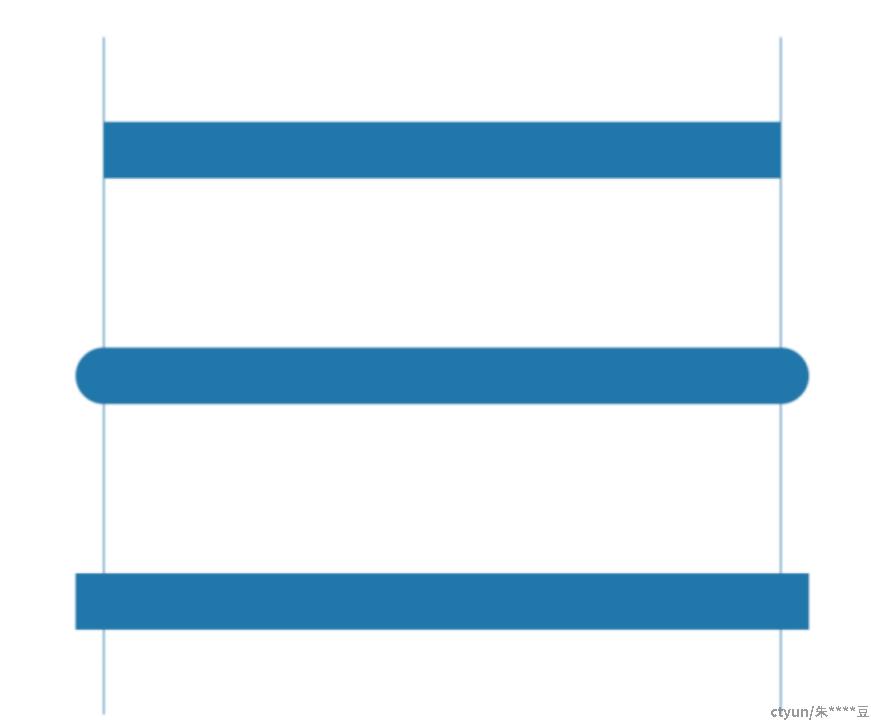

3.6 线条属性

butt(default)

round

square

const canvas = document.getElementById('canvas')
  const context = canvas.getContext('2d')

  context.lineWidth = 50;
  context.strokeStyle = "#27a";

  context.beginPath();
  context.moveTo(100, 200)
  context.lineTo(700, 200)
  context.lineCap = "butt"
  context.stroke()

  context.beginPath();
  context.moveTo(100, 400)
  context.lineTo(700, 400)
  context.lineCap = "round"
  context.stroke()

  context.beginPath();
  context.moveTo(100, 600)
  context.lineTo(700, 600)
  context.lineCap = "square"
  context.stroke()

  // base基线
  context.lineWidth = 1
  context.strokeStyle = "#27a"
  context.moveTo(100, 100)
  context.lineTo(100, 700)
  context.moveTo(700, 100)
  context.lineTo(700, 700)
  context.stroke()

3.7绘制五角星

window.onload = function () {
  const canvas = document.getElementById('canvas')
  const context = canvas.getContext('2d')
  drawStar(context, 300, 150, 400, 400, 0)
  }

  function drawStar(context, R, r, x, y, rot) {
  context.beginPath();
  for(var i = 0; i<5; i++) {
  context.lineTo(Math.cos((18+i*72 + rot)/180 * Math.PI)*R+x,
  -Math.sin((18+i*72 + rot)/180 * Math.PI)*R+y);
  context.lineTo(Math.cos((54+i*72 +rot)/180 * Math.PI)*r+x,
  -Math.sin((54+i*72 +rot)/180 * Math.PI)*r+y);
  }
  context.closePath();
  context.lineWidth = 10;

  context.fillStyle = "yellow"
  context.strokeStyle = "#058"

  context.fill()
  context.stroke()
  }

图形变化

-- translate(x, y): 将canvas画布进行位移显示。将坐标原点移动到(x,y)的位置，translate将原点移动之后，如果再次调用translate进行移动，那么会依照上一个translate移动之后作为原点参考

-- rotate(deg)：旋转deg的度数

--scale(sx, sy): 在横向进行sx倍的缩放，在纵项进行sy倍的缩放

图形变换会引起叠加效果

translate(x, y);

translate(-x, -y);

-- save(): 状态的保存

--restore()：状态的恢复, 返回的是save（）节点的状态

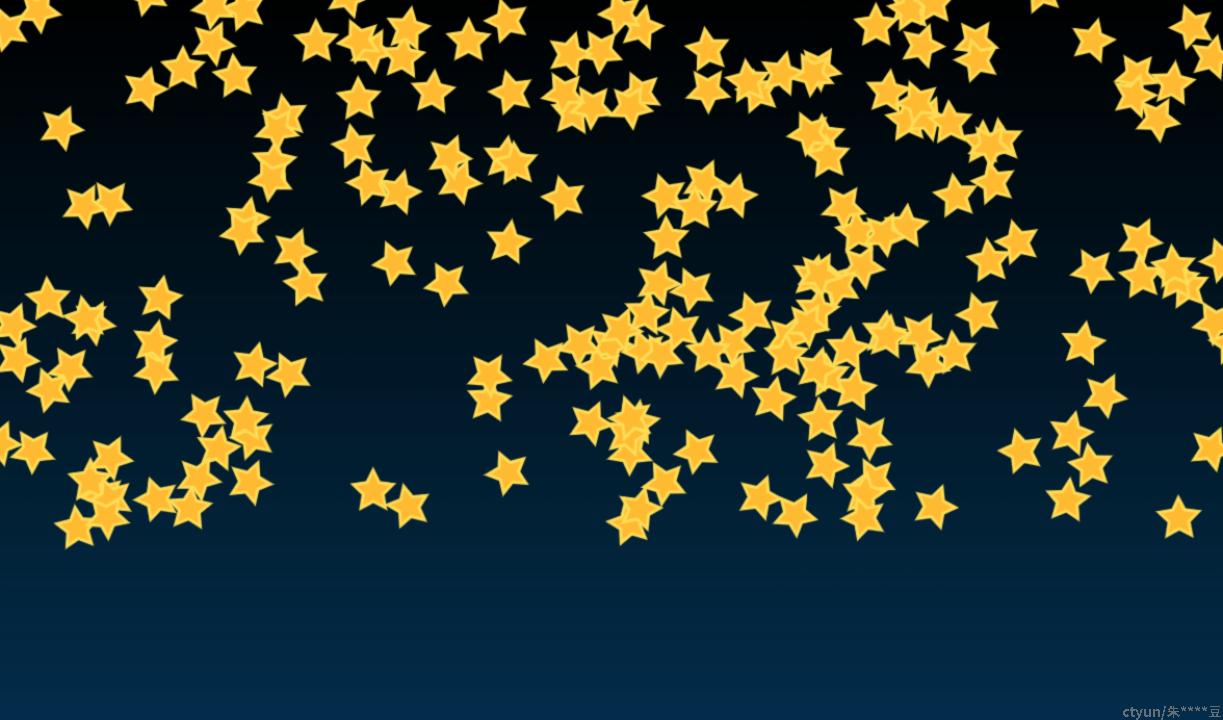

通过图形转换绘制满天星（先绘制基本的轮廓，再通过图形转换的方式改变其位移、旋转）

window.onload = function () {
const canvas = document.getElementById('canvas')
const context = canvas.getContext('2d')
// 线性渐变
var skyStyle = context.createLinearGradient(0, 0, 0, canvas.height)
skyStyle.addColorStop(0.0, "black")
skyStyle.addColorStop(1.0, "#035")
context.fillStyle = skyStyle
context.fillRect(0, 0, canvas.width, canvas.height)
for(var i = 0; i<200; i++) {
var r = Math.random() * 10 + 10;
var x = Math.random() * canvas.width;
var y = Math.random() * canvas.height * 0.65;
var a = Math.random() * 360;
drawStar(context, 20, 10, a, x, y)
}
}
function drawStar(context, R, r, a, x, y) {
context.save();
context.translate(x, y)
context.rotate(a /180 * Math.PI)
context.beginPath();
for(var i = 0; i<5; i++) {
context.lineTo(Math.cos((18+i*72)/180 * Math.PI)*R,
-Math.sin((18+i*72)/180 * Math.PI)*R);
context.lineTo(Math.cos((54+i*72)/180 * Math.PI)*r,
-Math.sin((54+i*72)/180 * Math.PI)*r);
}
context.closePath();
context.fillStyle = "#fb3"
context.strokeStyle = "#fd5"
context.lineWidth = 3;
context.linejoin = "round";
context.fill()
context.stroke()
context.restore()
}

当绘制一个整体元素的时候，特别是涉及到图形变化的时候，都应该先save一下，等绘制结束后再restore，从而保证canvas绘图状态的正确。

unction drawShape(ctx){
ctx.save(); // 状态保存
// 绘制路径
shapePath(ctx);
// 进行填充或者绘制
// ...
ctx.restore(); // 状态恢复
}
function shapePath(ctx){
ctx.beginPath();
// 图形路径
// ...
ctx.closePath();
}

4. 曲线绘制

canvas里有四个曲线绘制相关的函数

context.arc(x, y, radius, startAngle, endAngle [, anticlockwise]

const canvas = document.getElementById('canvas')
  const context = canvas.getContext('2d')

  context.lineWidth = 5
  context.strokeStyle = '#005588'

  // 不连续弧
  for (let i = 0; i < 10; i++) {
    context.beginPath()
    context.arc(50 + i*100, 60, 40, 0, 2*Math.PI*(i+1)/10)
    context.stroke()
  }

  // 连续弧
  for (let i = 0; i < 10; i++) {
    context.beginPath()
    context.arc(50 + i*100, 180, 40, 0, 2*Math.PI*(i+1)/10)
    context.closePath()
    context.stroke()
  }

  // 不连续弧 逆时针
  for (let i = 0; i < 10; i++) {
    context.beginPath()
    context.arc(50 + i*100, 300, 40, 0, 2*Math.PI*(i+1)/10, true)
    context.stroke()
  }

  // 连续弧 逆时针
  for (let i = 0; i < 10; i++) {
    context.beginPath()
    context.arc(50 + i*100, 420, 40, 0, 2*Math.PI*(i+1)/10, true)
    context.closePath()
    context.stroke()
  }

  // 填充
  context.fillStyle = "#005588"
  for (let i = 0; i < 10; i++) {
    context.beginPath()
    context.arc(50 + i*100, 540, 40, 0, 2*Math.PI*(i+1)/10)
    context.fill()
  }

  // 填充
  context.fillStyle = "#005588"
  for (let i = 0; i < 10; i++) {
    context.beginPath()
    context.arc(50 + i*100, 660, 40, 0, 2*Math.PI*(i+1)/10)
    context.closePath()
    context.fill()
  }

2. arcTo(x1,y1,x2,y2, raduis)

使用arcTo()函数是依赖于一个控制点坐标和初始点，下面我们通过moveTo（）得到一个起点坐标（x0,y0）.（x1, y1）是控制点，（x2， y2）得到两个线段，绘制的是与这两个线段相切的圆弧。

需要注意的是，（x0， y0）不一定是圆弧的起点，（x2, y2）也不一定是圆弧的终点

const canvas = document.getElementById('canvas')
  const context = canvas.getContext('2d')
  context.beginPath()
  context.moveTo(150, 150)
  context.arcTo(650, 150, 650, 650, 500)

  context.lineWidth = 6
  context.strokeStyle = "red"
  context.stroke()

  // 基线
  context.beginPath()
  context.moveTo(150, 150)
  context.lineTo(650, 150)
  context.lineTo(650,650)

  context.lineWidth = 2
  context.strokeStyle = "gray"
  context.stroke()

3. 贝塞尔二次曲线：context.quadraticCurveTo(cpx, cpy, x, y);

通过moveTo（x0，y0）得到起始点坐标

（cpx，cpy）是控制点坐标

（x，y）是结束点坐标

示例：http://tinyurl.com/html5quadratic

4.贝塞尔三次曲线

context.bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y);

通过moveTo（x0，y0）得到起始点坐标

（cpx1，cpy1）是控制点坐标

（cpx2，cpy2）是控制点坐标

（x，y）是结束点坐标

http://tinyurl.com/html5bezier

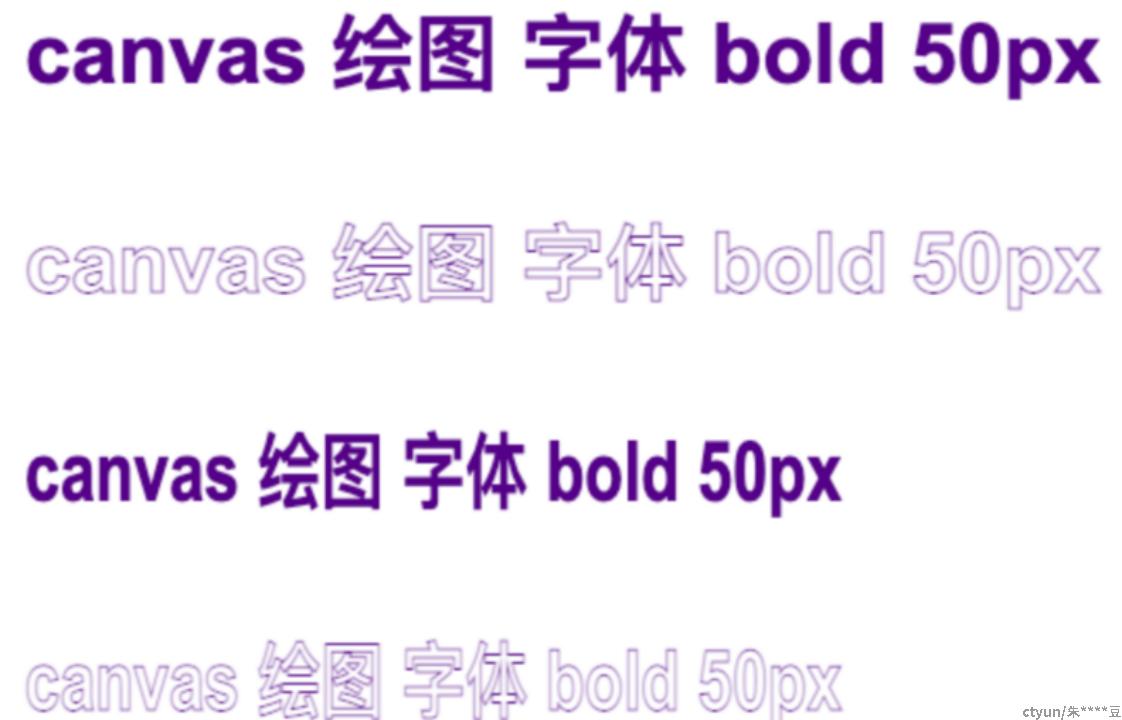

5. 文本

const canvas = document.getElementById('canvas')
const context = canvas.getContext('2d')

context.font = "bold 40px Arial"
context.fillStyle = "#508"
context.fillText("canvas 绘图 字体 bold 50px ", 100, 100)


context.strokeStyle = "#508"
context.strokeText("canvas 绘图 字体 bold 50px ", 100, 200)

context.fillText("canvas 绘图 字体 bold 50px ", 100, 300, 400)
context.strokeText("canvas 绘图 字体 bold 50px ", 100, 400, 400)

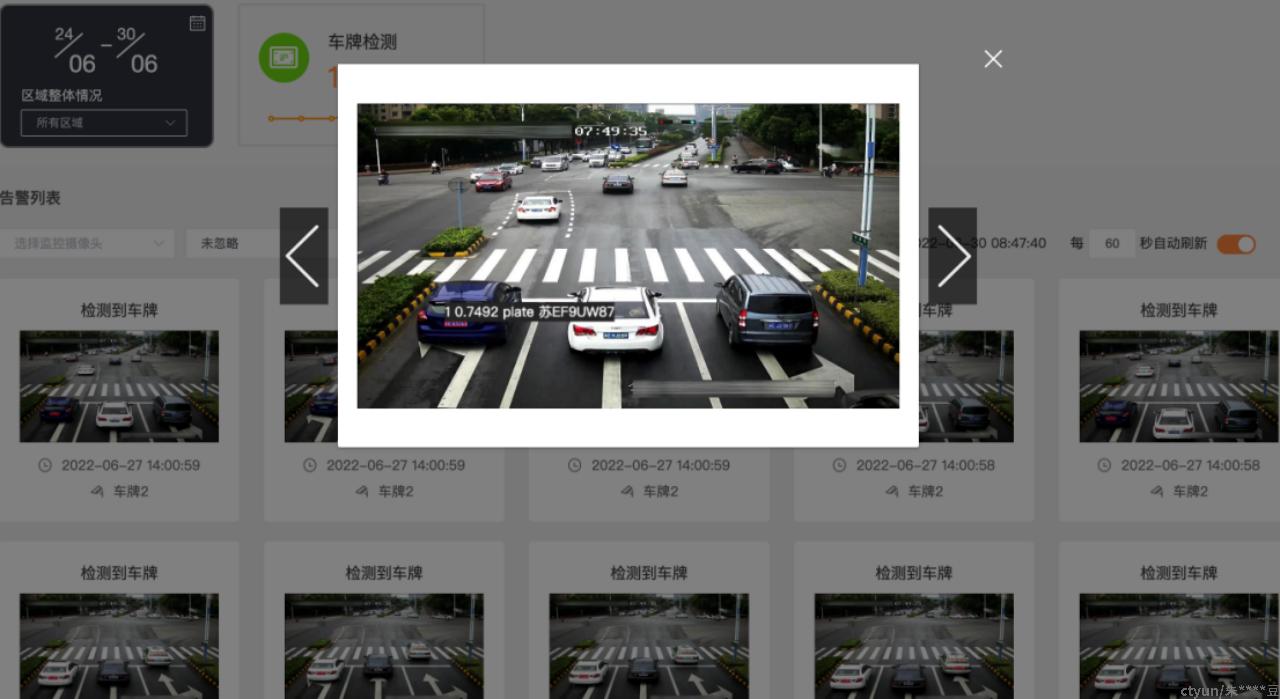

6. 使用场景

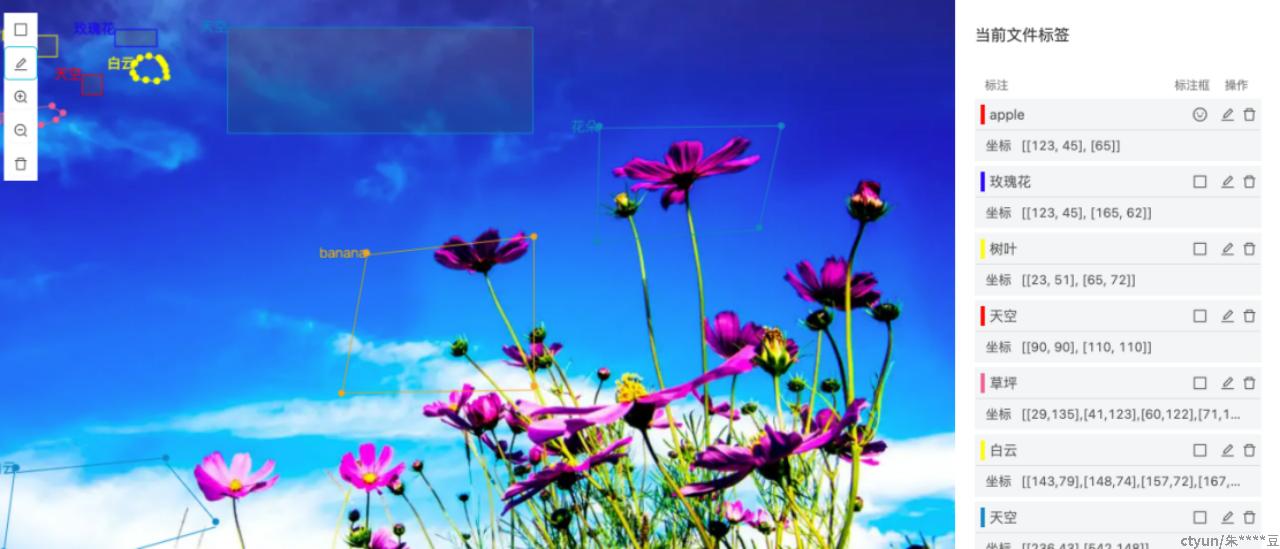

图像标注：

物体识别

initCanvas() {
  this.img = document.getElementById("choose-area") as HTMLImageElement;
  this.canvasIns = document.getElementById("choose-canvas") as HTMLCanvasElement;
  this.ctxIns = this.canvasIns.getContext("2d") as CanvasRenderingContext2D;
  this.canvasIns.onclick = (e) => {
    this.onClick(e);
  };
  this.canvasIns.onmousemove = (e) => {
    this.mouseMove(e);
  };
  this.img.onload = () => {
    const w = this.img.offsetWidth;
    const h = this.img.offsetHeight;
    this.canvasIns.style.cursor = "crosshair";
    this.canvasIns.width = w;
    this.canvasIns.height = h;
    this.width = w;
    this.height = h;
  };
}

const canvas=document.getElementById("canvas"); const context=canvas.getContext("2d"); // 2d绘图， 3d和2d的是截然不同的 //使用context绘制（canvas的所有接口都是使用context这个绘图上下文环境所提供的）

const canvas=document.getElementById("canvas"); const context=canvas.getContext("2d"); context.moveTo(0,0);// 可以想象成一个虚拟的笔尖，落在（0，0）这个位置，之后调用lineTo，笔尖划到（200，100）这个位置 context.lineTo(200,100);// 状态设置，canvas的绘图是基于状态的绘制，这里是设置了状态，告诉canvas是要将要绘制（0，0）到（200，100）的直线，但是没有真正的绘制 // 设置其他状态 context.lineWidth = 10; context.strokeStyle = "#DDD"; context.stroke(); // 绘制线条

const canvas = document.getElementById('canvas') const context = canvas.getContext('2d') // 状态设置 context.moveTo(100, 350) // 笔尖移动 context.lineTo(500, 350) context.lineTo(500, 200) context.lineTo(700, 400) context.lineTo(500, 600) context.lineTo(500, 450) context.lineTo(100, 450) context.lineWidth = 10; context.strokeStyle = "#058"; context.stroke() // 开始绘制

const canvas = document.getElementById('canvas') const context = canvas.getContext('2d') // 状态设置 context.moveTo(100, 200) // 笔尖移动 context.lineTo(300, 400) context.lineTo(100, 600) context.moveTo(300, 200) context.lineTo(500, 400) context.lineTo(300, 600) context.moveTo(500, 200) context.lineTo(700, 400) context.lineTo(500, 600) context.lineWidth = 10; context.strokeStyle = "#058"; context.stroke() // 开始绘制绘制当前状态的所有内容

const canvas = document.getElementById('canvas') const context = canvas.getContext('2d') context.lineWidth = 10; context.beginPath(); context.lineTo(100, 200) // beginPath()和lineTo()放一起相当于context.moveTo(100, 200) context.lineTo(300, 400) context.lineTo(100, 600) context.strokeStyle = "#ddd"; context.stroke() context.beginPath(); context.lineTo(300, 200) // context.moveTo(300, 200) context.lineTo(500, 400) context.lineTo(300, 600) context.strokeStyle = "red"; context.stroke() context.beginPath(); context.lineTo(500, 200) // context.moveTo(500, 200) context.lineTo(700, 400) context.lineTo(500, 600) context.strokeStyle = "#058"; context.stroke()

const canvas = document.getElementById('canvas') const context = canvas.getContext('2d') // 状态设置 context.beginPath(); context.moveTo(100, 350) // 笔尖移动 context.lineTo(500, 350) context.lineTo(500, 200) context.lineTo(700, 400) context.lineTo(500, 600) context.lineTo(500, 450) context.lineTo(100, 450) // context.lineTo(100, 350) context.closePath(); context.lineWidth = 10 // 填充颜色 context.fillStyle = "yellow" context.fill() context.strokeStyle = "#058" context.stroke() // 开始绘制

const canvas = document.getElementById('canvas') const context = canvas.getContext('2d') context.beginPath(); context.rect(100,100, 300, 200); context.closePath(); context.lineWidth = 10 context.fillStyle = "yellow" context.strokeStyle = "#058" context.fill() context.stroke() context.fillRect(300, 300, 300, 200); context.strokeRect(400, 400, 300, 200)

const canvas = document.getElementById('canvas') const context = canvas.getContext('2d') context.lineWidth = 50; context.strokeStyle = "#27a"; context.beginPath(); context.moveTo(100, 200) context.lineTo(700, 200) context.lineCap = "butt" context.stroke() context.beginPath(); context.moveTo(100, 400) context.lineTo(700, 400) context.lineCap = "round" context.stroke() context.beginPath(); context.moveTo(100, 600) context.lineTo(700, 600) context.lineCap = "square" context.stroke() // base基线 context.lineWidth = 1 context.strokeStyle = "#27a" context.moveTo(100, 100) context.lineTo(100, 700) context.moveTo(700, 100) context.lineTo(700, 700) context.stroke()

unction drawShape(ctx){ ctx.save(); // 状态保存 // 绘制路径 shapePath(ctx); // 进行填充或者绘制 // ... ctx.restore(); // 状态恢复 } function shapePath(ctx){ ctx.beginPath(); // 图形路径 // ... ctx.closePath(); }

const canvas = document.getElementById('canvas') const context = canvas.getContext('2d') context.beginPath() context.moveTo(150, 150) context.arcTo(650, 150, 650, 650, 500) context.lineWidth = 6 context.strokeStyle = "red" context.stroke() // 基线 context.beginPath() context.moveTo(150, 150) context.lineTo(650, 150) context.lineTo(650,650) context.lineWidth = 2 context.strokeStyle = "gray" context.stroke()

const canvas = document.getElementById('canvas') const context = canvas.getContext('2d') context.font = "bold 40px Arial" context.fillStyle = "#508" context.fillText("canvas 绘图字体 bold 50px ", 100, 100) context.strokeStyle = "#508" context.strokeText("canvas 绘图字体 bold 50px ", 100, 200) context.fillText("canvas 绘图字体 bold 50px ", 100, 300, 400) context.strokeText("canvas 绘图字体 bold 50px ", 100, 400, 400)

initCanvas() { this.img = document.getElementById("choose-area") as HTMLImageElement; this.canvasIns = document.getElementById("choose-canvas") as HTMLCanvasElement; this.ctxIns = this.canvasIns.getContext("2d") as CanvasRenderingContext2D; this.canvasIns.onclick = (e) => { this.onClick(e); }; this.canvasIns.onmousemove = (e) => { this.mouseMove(e); }; this.img.onload = () => { const w = this.img.offsetWidth; const h = this.img.offsetHeight; this.canvasIns.style.cursor = "crosshair"; this.canvasIns.width = w; this.canvasIns.height = h; this.width = w; this.height = h; }; }
