1.什么是vxlan

    VXLAN（Virtual eXtensible Local Area Network，虚拟可扩展局域网），是一种虚拟化隧道通信技术。它是一种 Overlay（覆盖网络）技术，通过三层的网络来搭建虚拟的二层网络。

    VXLAN本质上是一种隧道封装技术。它使用TCP/IP协议栈的惯用手法——封装/解封装技术，将L2的以太网帧（Ethernet frames）封装成L4的UDP数据报（datagrams），然后在L3的网络中传输，效果就像L2的以太网帧在一个广播域中传输一样，实际上是跨越了L3网络，但却感知不到L3网络的存在

    简单来讲，VXLAN是在底层物理网络（underlay）之上使用隧道技术，借助UDP层构建的 Overlay 的逻辑网络，使逻辑网络与物理网络解耦，实现灵活的组网需求。它对原有的网络架构几乎没有影响，不需要对原网络做任何改动，即可架设一层新的网络。也正是因为这个特性，很多 CNI 插件（Kubernetes 集群中的容器网络接口）才会选择 VXLAN作为通信网络。

    VXLAN不仅支持一对一，也支持一对多，一个 VXLAN设备能通过像网桥一样的学习方式学习到其他对端的 IP 地址，还可以直接配置静态转发表。

2.为什么需要vxlan

虚拟机规模受网络规格限制

在传统二层网络环境下，数据报文是通过查询MAC地址表进行二层转发，而MAC地址表的容量限制了虚拟机的数量。

VXLAN将虚拟机发出的数据包封装在UDP中，并使用物理网络的IP、MAC地址作为外层头进行封装，对网络只表现为封装后的参数。因此，极大降低了大二层网络对MAC地址规格的需求。

网络隔离能力限制

当前主流的网络隔离技术是VLAN，在大规模的虚拟化网络中部署存在如下限制：

① 由于IEEE 802.1Q中定义的VLAN Tag域只有12比特，仅能表示4096个VLAN，无法满足大二层网络中标识大量租户或租户群的需求。

② 传统二层网络中的VLAN无法满足网络动态调整的需求。

VXLAN引入了类似VLAN ID的用户标识，称为VXLAN网络标识VNI（VXLAN Network Identifier），由24比特组成，支持多达16M的VXLAN段，从而满足了大量的用户标识。

虚拟机迁移范围受网络架构限制

虚拟机启动后，可能由于服务器资源等问题（如CPU过高，内存不够等），需要将虚拟机迁移到新的服务器上。为了保证虚拟机迁移过程中业务不中断，则需要保证虚拟机的IP地址保持不变，这就要求业务网络是一个二层网络，且要求网络本身具备多路径的冗余备份和可靠性。

VXLAN通过采用MAC in UDP封装来延伸二层网络，将以太报文封装在IP报文之上，通过路由在网络中传输，无需关注虚拟机的MAC地址。且路由网络无网络结构限制，具备大规模扩展能力、故障自愈能力、负载均衡能力。通过路由网络，虚拟机迁移不受网络架构限制。

3. VXLAN 协议原理

VXLAN 有几个常见的术语：

• VTEP（VXLAN Tunnel Endpoints，VXLAN 隧道端点）

  VXLAN 网络的边缘设备，用来进行 VXLAN 报文的处理（封包和解包）。VTEP 可以是网络设备（比如交换机），也可以是一台机器（比如虚拟化集群中的宿主机）。

• VNI（VXLAN Network Identifier，VXLAN 网络标识符）

  VNI 是每个 VXLAN 段的标识，是个 24 位整数，一共有 $2^{24} = 16777216$（一千多万），一般每个 VNI 对应一个租户，也就是说使用 VXLAN 搭建的公有云可以理论上可以支撑千万级别的租户。

• Tunnel（VXLAN 隧道）

  隧道是一个逻辑上的概念，在 VXLAN 模型中并没有具体的物理实体向对应。隧道可以看做是一种虚拟通道，VXLAN 通信双方认为自己是在直接通信，并不知道底层网络的存在。从整体来说，每个 VXLAN 网络像是为通信的虚拟机搭建了一个单独的通信通道，也就是隧道。

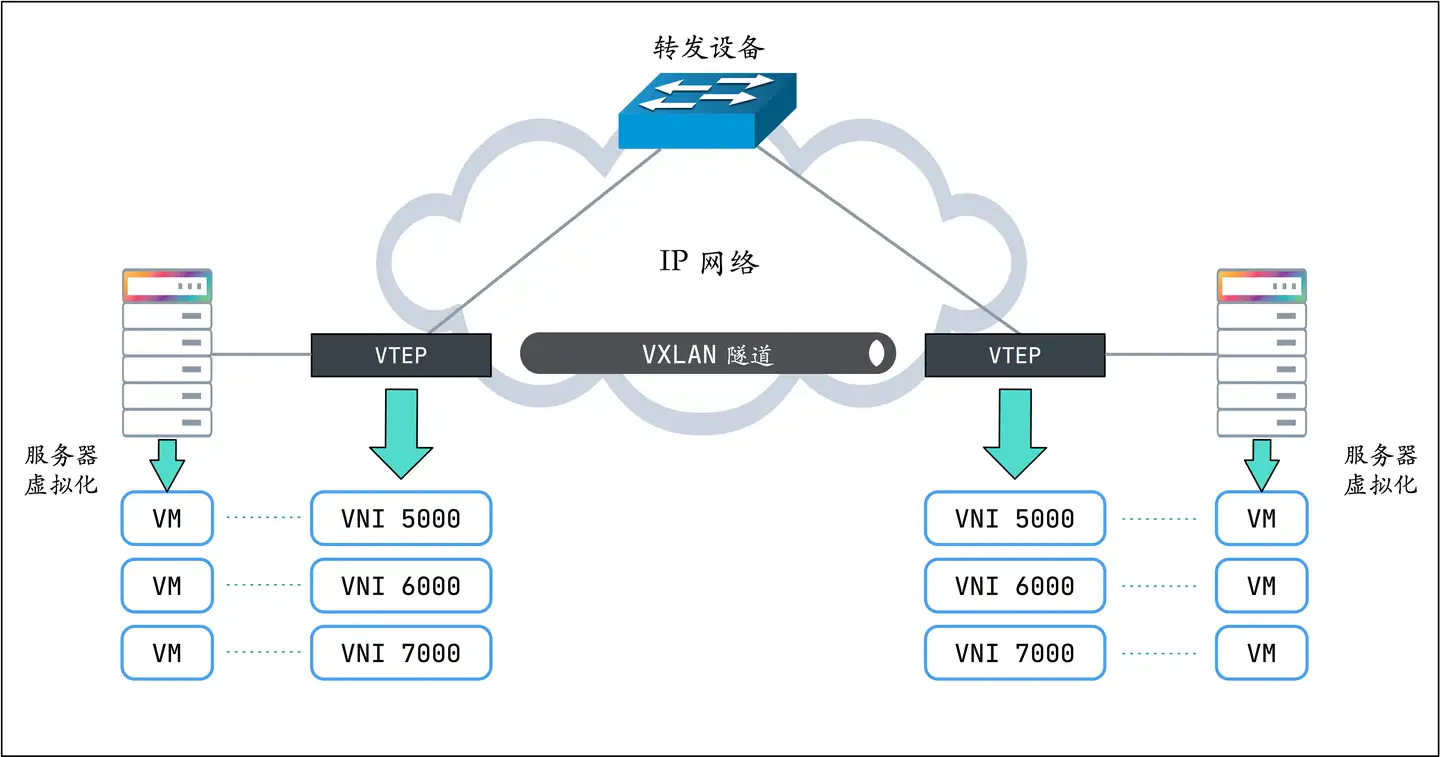

上图所示为VXLAN的工作模型，它创建在原来的 IP 网络（三层）上，只要是三层可达（能够通过 IP 相互通信）的网络就能部署VXLAN。在 VXLAN网络的每个端点都有一个VTEP设备，负责VXLAN协议报文的解包和封包，也就是在虚拟报文上封装VTEP通信的报文头部。

物理网络上可以创建多个VXLAN网络，可以将这些VXLAN网络看成一个隧道，不同节点上的虚拟机/容器能够通过隧道直连。通过VNI标识不同的VXLAN网络，使得不同的VXLAN可以相互隔离。
